BEDIENUNGSANLEITUNG SPT-505-12 Vevor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

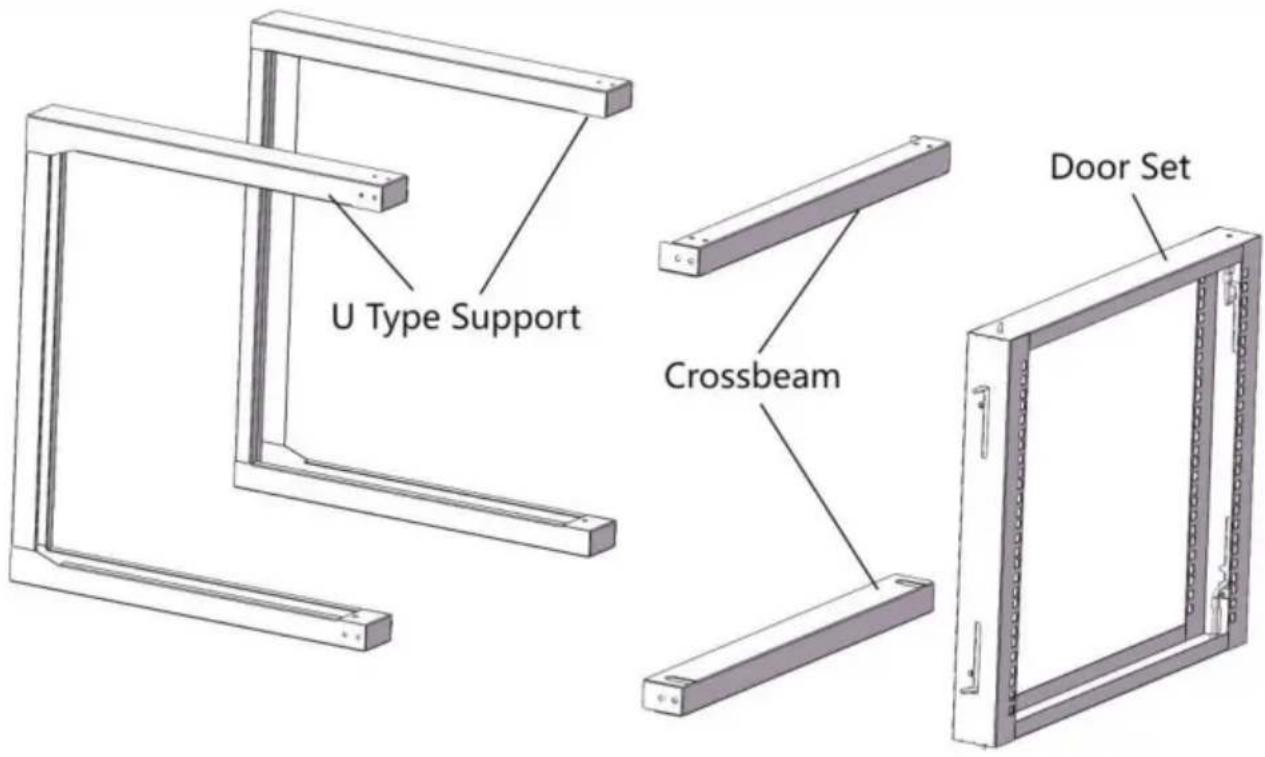

PRODUKTDIAGRAMM

ÿ Zwei Personen (für die Montage)
ÿ Elektrischer Kreuzschlitzschraubendreher x 1
SPEZIFIKATIONSDATEN
Server-Rack-Installation

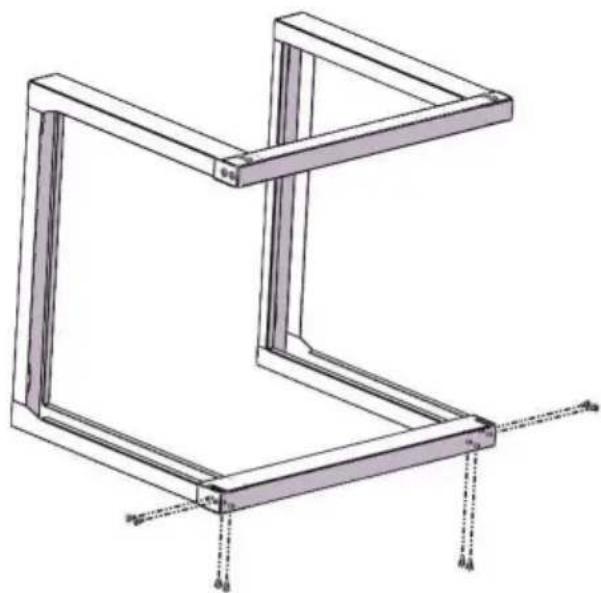

- Setzen Sie den unteren Querträger (2) in die linke U-Stütze (1) und die rechte U-Stütze (1) ein und befestigen Sie ihn mit 8 M5-Montagebefestigungsschrauben (4). Siehe Abbildung 1.
Hinweise: Achten Sie bei der Montage auf die Richtung des Querträgers und stellen Sie sicher, dass die vertikalen Befestigungslöcher ausgerichtet sind.
Wenn nicht alle Löcher in einer Linie liegen, ziehen Sie bitte zuerst die seitlichen Schrauben fest. Die restlichen Löcher werden sich dann während des Installationsvorgangs nach und nach ausrichten.
- Setzen Sie den oberen Querträger (2) in die linke U-Stütze (1) und die rechte U-Stütze (1) ein und befestigen Sie ihn mit 8 M5-Montagebefestigungsschrauben (4). Siehe Abbildung 2.
Hinweise: Achten Sie bei der Montage auf die Richtung des Querträgers und stellen Sie sicher, dass die vertikalen Befestigungslöcher ausgerichtet sind.
Wenn nicht alle Löcher in einer Linie liegen, ziehen Sie bitte zuerst die seitlichen Schrauben fest. Die restlichen Löcher werden sich dann während des Installationsvorgangs nach und aasrichten.

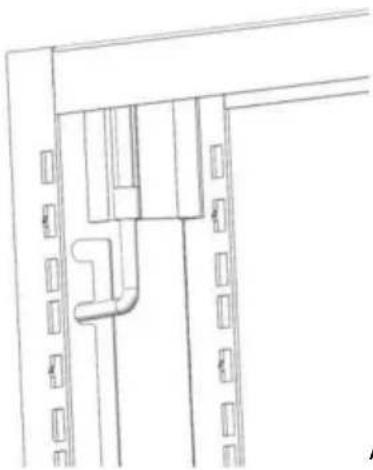

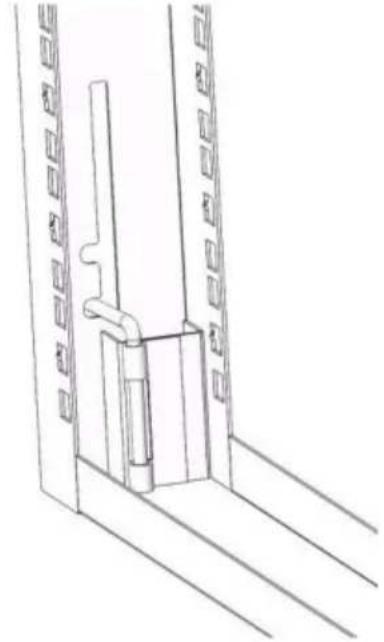

- Ziehen Sie die 4 Türriegel des Türsatzes (3) wie folgt in die Entriegelungsposition, um den Türsatz am Rack zu montieren. Siehe Abbildung

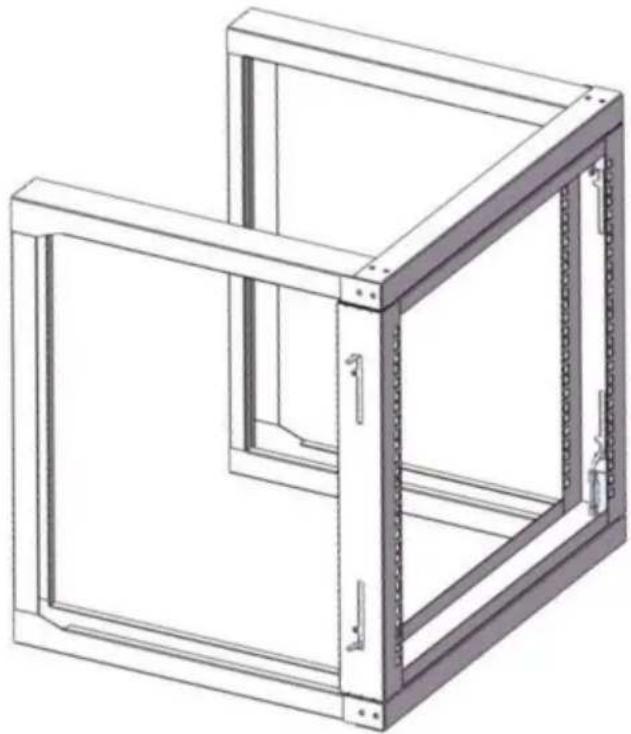

- Setzen Sie das Türset (3) auf den Rahmen in der gezeigten Position und verriegeln Sie dann die rechte Seite der beiden Türriegel des Türsets (3) nacheinander am Gestell. Stellen Sie sicher, dass sich die Tür problemlos öffnen und schließen lässt. Siehe Abbildung 4.

- Führen Sie die gleichen Schritte wie in Schritt 4 aus. Verriegeln Sie die beiden Türriegel der linken Seite des Türsatzes (3) nacheinander am Rahmen. Stellen Sie sicher, dass der Türsatz befestigt ist. Siehe Abbildung 5.

- Stellen Sie das Server-Rack zunächst an die Wand oder eine andere geeignete Montagefläche.
Markieren Sie die Position der Montagelöcher an der geeigneten Stelle mit farbigen
Stift.
Oder Sie können die Position der Befestigungslöcher direkt gemäß dem oben angegebenen Datenblatt mit den Wandmontagemaßen B*H markieren.
- Bohren Sie mit einer elektrischen Bohrmaschine die vier markierten Löcher mit einem Durchmesser von 14 mm. Montieren und befestigen Sie dann die M10-Expansionsschrauben (7) in den Löchern.
- Befestigen Sie das Server-Rack an den M10-Expansionsschrauben (7) und ziehen Sie die Mutter der Expansionsschraube fest.
Verwenden Sie die mitgelieferten M6-Käfigmuttern (5) und M6*12-Kreuzschlitzschrauben
(6), um Geräte im Server-Rack zur Wandmontage zu installieren.
- Stecken Sie den Flügel (die Seite) einer M6-Käfigmutter (5) in die Rückseite des gewünschten Käfigmutterlochs.
- Üben Sie mit der Hand oder mit dem Käfigmutternwerkzeug Druck aus, um den zweiten Flügel der M6-Käfigmutter (5) in das gewünschte Käfigmutterloch einzusetzen.
- Wiederholen Sie die Schritte 1 und 2, um die gewünschte Anzahl an Käfigmuttern für die Anwendung einzusetzen.
- Richten Sie die Montagelöcher im Gerät mit den in den Schritten 1-3 installierten M6-Käfigmuttern (5) aus.
- Schrauben Sie eine M6*12 Kreuzschlitzschraube (6) ein. Wiederholen Sie den Vorgang, bis die gewünschte Anzahl an M6*12 Kreuzschlitzschrauben (6) vorbereitet ist.
- Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendrefekt.
