Produkttyp	Väggmonterat serverställ
Märke	Vevor
Modell	SPT-505-12
Höjd	12U (53,3 cm)
Djup	45 cm
Användbar bredd	48,3 cm (19 tum)
Material	Kallvalsat stål
Färg	Svart
Maximal belastningskapacitet	60 kg
Monteringstyp	Väggmontering med M10 expansionsskruvar
Dörr	Ja, med låsningsspärrar
Inkluderade burmuttrar	M6
Inkluderade skruvar	M6×12 (för utrustning), M10 (för väggmontering)
Montering	Kräver 2 personer
Nödvändiga verktyg	Elektrisk stjärnskruvmejsel, elektrisk borrmaskin
Underhåll	Rengör med en torr trasa
Säkerhet	Läs manualen före användning, använd skyddsutrustning

Vanliga frågor - SPT-505-12 Vevor

Hur monterar man Vevor SPT-505-12 väggstället?

Monteringen sker i flera steg: först sätter du in de nedre och övre tvärbalkarna i de vänstra och högra U-formade stöden, fäst med M5-skruvar. Montera sedan dörren genom att dra spärrarna i olåst läge, placera den på ramen och lås spärrarna en efter en. Se den fullständiga manualen för diagram.

Vilka verktyg behövs för installationen?

Du behöver en elektrisk stjärnskruvmejsel, en elektrisk borrmaskin, en märkpenna och eventuellt ett verktyg för burmuttrar. Montering kräver två personer.

Kan jag installera detta rack själv?

Nej, manualen anger tydligt att monteringen kräver två personer för att hantera racket på ett säkert sätt.

Vilken maximal belastning tål detta rack?

Även om det inte är officiellt specificerat, tål ett väggställ av denna storlek vanligtvis cirka 60 kg jämnt fördelat. Kontrollera väggens styrka före installation.

Är detta rack kompatibelt med all 19-tumsutrustning?

Ja, racket är i standard 19-tumsformat och accepterar all kompatibel utrustning med höjden 12U, förutsatt att du använder de medföljande M6 burmuttrarna.

Hur fäster man racket på väggen?

Markera 4 hål med 14 mm diameter enligt rackets mått, borra, sätt i de medföljande M10 expansionsskruvarna, häng sedan upp racket och dra åt muttrarna. Se till att väggen kan bära lasten.

Vilken typ av skruv ska användas för väggmontering?

Använd de medföljande M10 expansionsskruvarna (Ø10 mm). Borra hål med 14 mm diameter för att sätta i dem.

Hur installerar man dörren?

Dra de 4 dörrspärrarna i olåst läge, placera dörrenheten på ramen, lås sedan först spärrarna på höger sida en efter en, därefter de på vänster sida. Se till att dörren öppnas och stängs fritt.

Hur installerar man burmuttrarna?

Sätt in en vinge på M6 burmuttern i önskat hål, tryck sedan in den andra vingen med handkraft eller med ett specialverktyg. Upprepa för varje position.

Var hittar man den fullständiga bruksanvisningen?

Den fullständiga manualen finns tillgänglig gratis som PDF-nedladdning på webbplatsen notice-facile.com för modell SPT-505-12 från Vevor.

BRUKSANVISNING SPT-505-12 Vevor

Väggmonterad serverrack

Modell: SPT-505-09/SPT-505-12/SPT-505-15

VEVOR

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

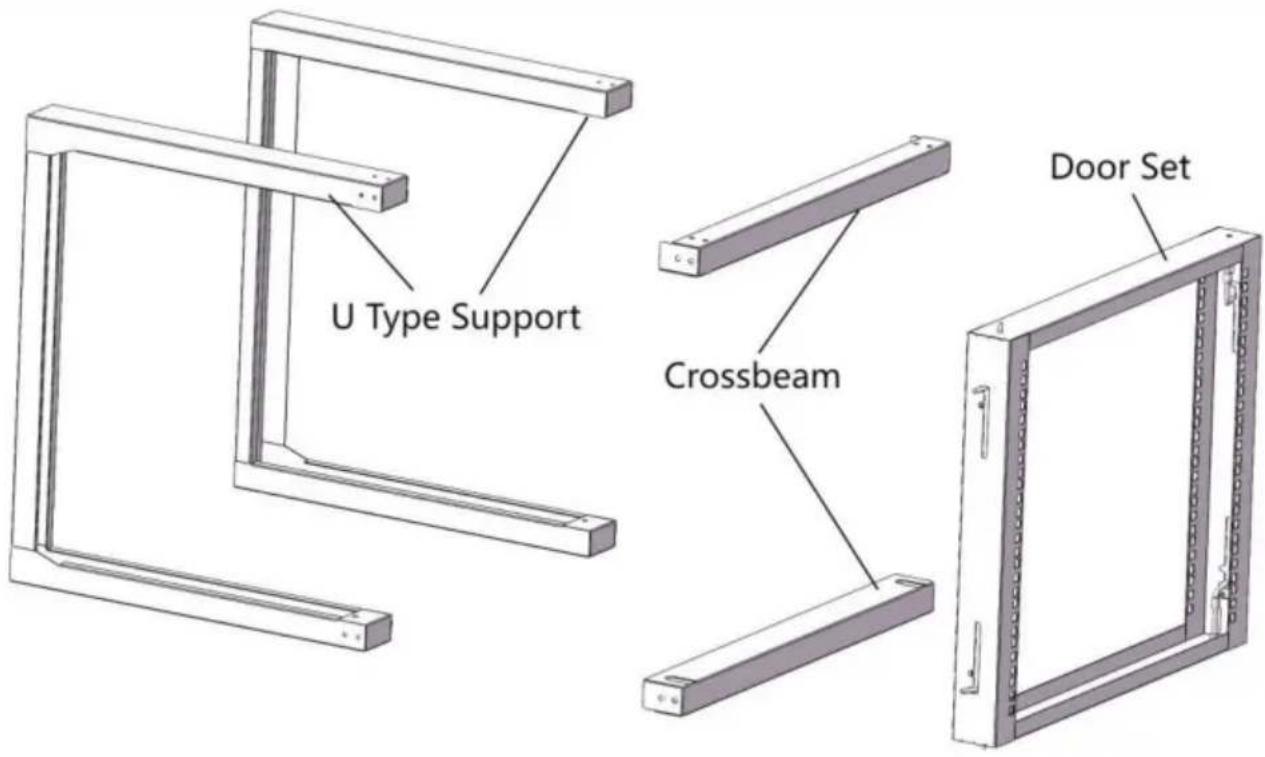

PRODUKTDIAGRAM

ÿ Två personer (för montering)

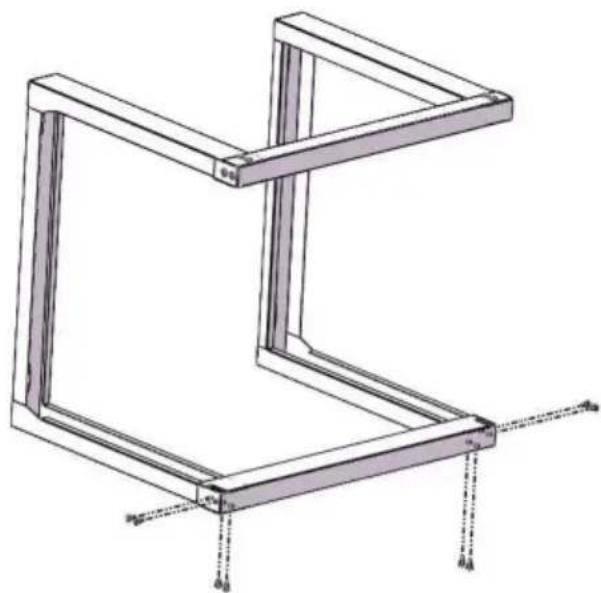

1. Sätt i den nedre tvärbalken (2) i vänster U-stöd (1) och höger U-stöd (1). Fäst med 8 st. M5-monteringsskruvar (4). Se figur 1.

Anmärkningar: Var uppmärksam på tvärbalkens riktning under monteringen. Se till att de vertikala monteringshålen är i linje.

Om inte alla hål är i linje, fäst sidoskruvarna först, och sedan kommer resten av hålen gradvis att justeras under installationsprocessen.

1. Sätt i den övre tvärbalken (2) i vänster U-stöd (1) och höger U-stöd (1). Fäst med 8 st. M5-monteringsskruvar (4). Se figur 2.

Anmärkningar: Var uppmärksam på tvärbalkens riktning under monteringen. Se till att de vertikala monteringshålen är i linje.

Om inte alla hål är i linje, fäst sidoskruvarna först, och sedan kommer resten av hålen gradvis att justeras und installationsprocessen.

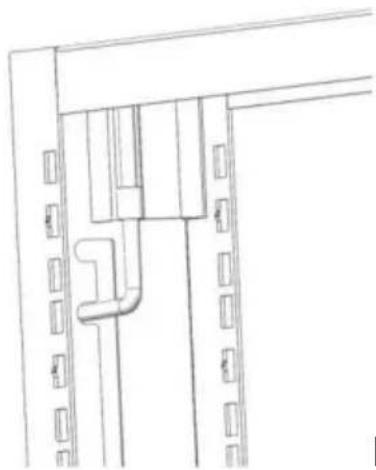

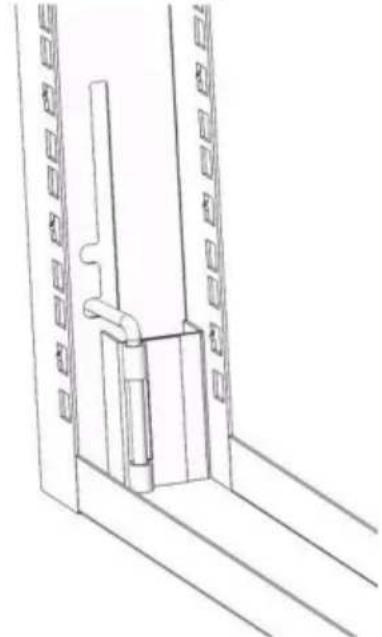

1. Dra i dörrsatsens (3) 4 dörrspärrar till upplåst läge enligt följande, redo att montera dörrsatsen på racket. Se figur

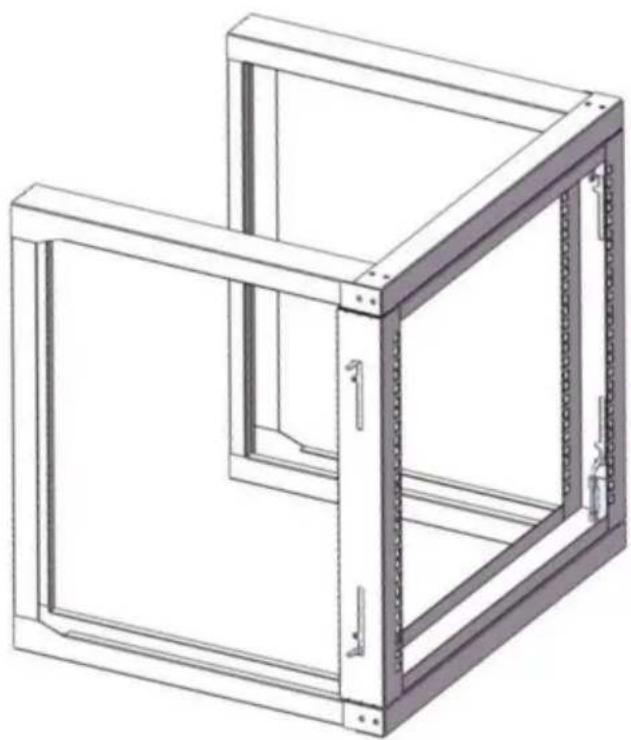

1. Placera dörrsatsen (3) på den visade positionen i ramen och lås sedan höger sida av dörrsatsens (3) 2 dörrås på racket, ett i taget. Se till att dörren kan öppnas och stängas smidigt. Se figur

1. Utför samma steg som steg 4. Lås vänster sida av dörrsats (3) 2 st dörrlås på karmen ett i taget. Se till att dörrsatsen är fixerad. Se figur

1. Placera först serverracket på väggen eller annan lämplig monteringsyta, på lämplig plats för att markera monteringshålens position med färgade linjer. penna.
   Eller kan direkt enligt ovanstående specifikationsdatablad visa väggmonteringsstorlek B*H för att markera monteringshålens position.
2. Använd en elektrisk borr för att borra 4 markerade hål med en diameter på 14 mm, och montera sedan och fixera M10-expansionsskruvarna (7) i hålen.
3. Fäst serverracket med M10-expansionsskruvarna (7) och dra åt expansionsskruvens mutter.

Använd de medföljande M6-burmuttrarna (5) och M6*12 korsskruvarna (6) för att installera utrustningen i det väggmonterade serverracket.

1. Sätt in vingen (sidan) på en M6-burmutter (5) i baksidan av önskat burmutterhål.
2. Tryck för hand eller med burmutterverktyget för att sätta in den andra vingen på M6-burmuttern (5) i önskat burmutterhål.

3. Upprepa steg 1 och 2 för att sätta i önskat antal korgmutapplikationen.

4. Rikta in monteringshålen i utrustningen med M6-korgmuttrarna (5) som monterades i steg 1–3.

5. Gänga in en M6*12 korsskruv (6). Upprepa tills önskat antal M6*12 korsskruvar (6) har förberetts.

6. Dra åt skruvarna med etjärnskruvmejsel.
