MODE D'EMPLOI SPT-505-12 Vevor
Modèle : SPT-505-09/SPT-505-12/SPT-505-15
VEVOR
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour le retard dans la publication de toute mise à jour technologique ou logicielle concernant notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Deux personnes (pour l'assemblage)
Tournevis électrique cruciforme x 1
DONNÉES DE SPÉCIFICATION

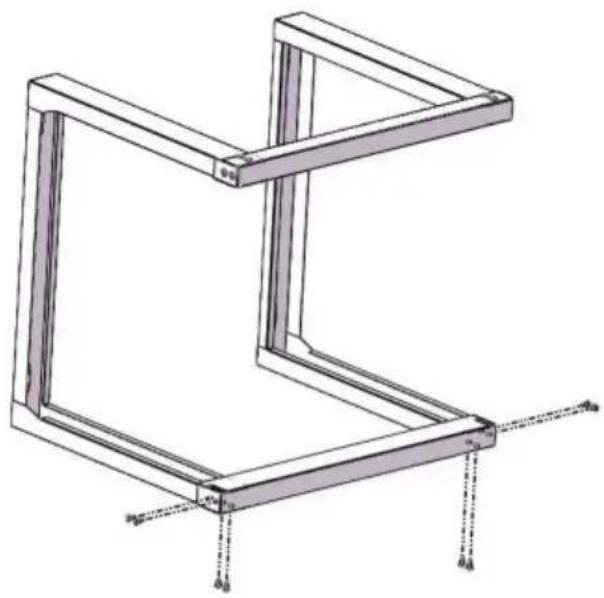

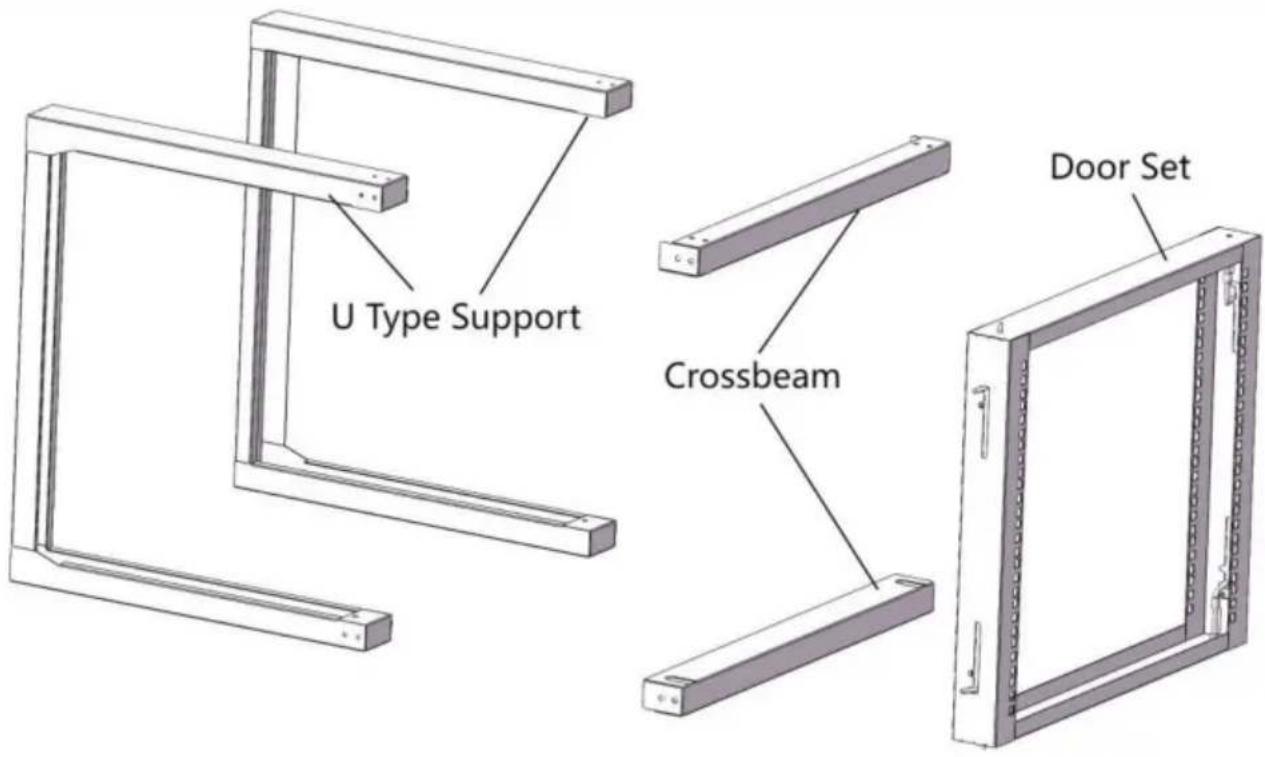

- Insérez la traverse inférieure (2) dans le support de type U gauche (1) et le support de type U droit (1), fixez-la avec 8 vis de fixation d'assemblage M5 (4). Voir la figure
Remarques : lors de l'assemblage, faites attention à la direction de la traverse et assurez-vous que les trous de montage verticaux sont alignés.
Si les trous ne sont pas tous alignés, veuillez d'abord fixer les vis latérales, puis le reste des trous s'alignera progressivement pendant le processdinstallation.
- Insérez la traverse supérieure (2) dans le support de type U gauche (1) et le support de type U droit (1), fixez-la avec 8 vis de fixation d'assemblage M5 (4). Voir la figure 2.
Remarques : lors de l'assemblage, faites attention à la direction de la traverse et assurez-vous que les trous de montage verticaux sont alignés.
Si les trous ne sont pas tous alignés, veuillez d'abord fixer les vis latérales, puis le reste des trous s'alignera progressivement pendant le processdinstallation.

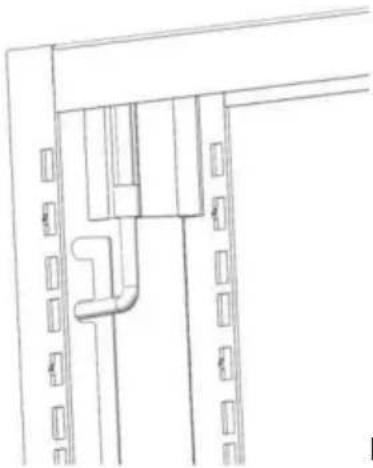

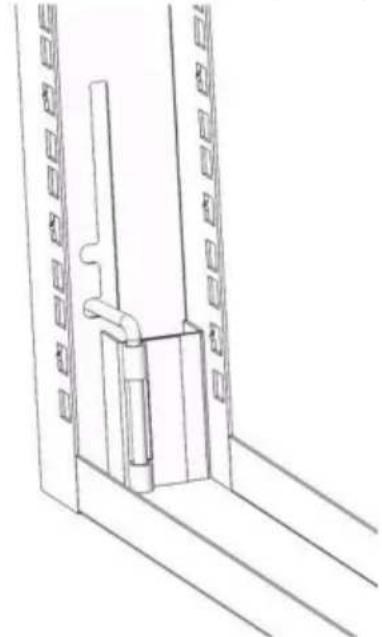

- Tirez les 4 loquets de porte de l'ensemble de portes (3) en position déverrouillée comme suit, prêt à assembler l'ensemble de portes sur le rack. Voir la figure

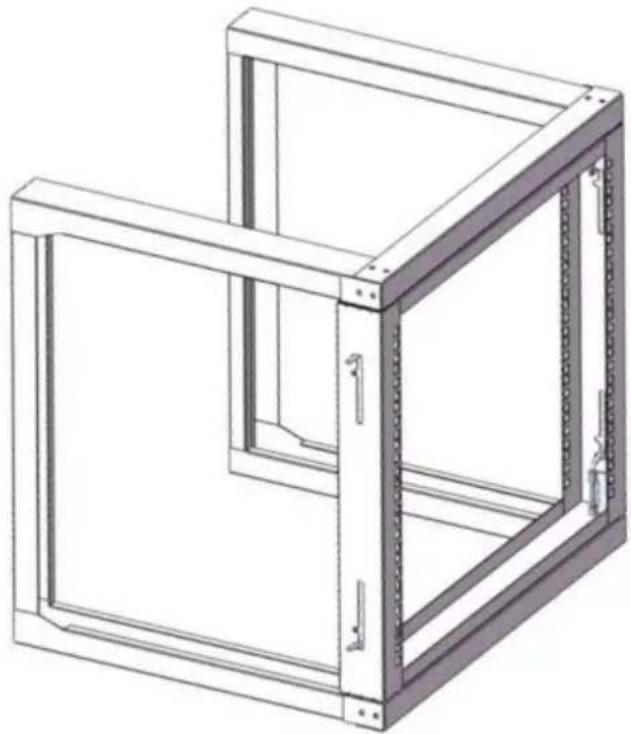

- Placez l'ensemble de portes (3) sur le cadre dans la position indiquée, puis verrouillez le côté droit des 2 loquets de porte de l'ensemble de portes (3) sur le rack un par un, assurez-vous que la porte peut être ouverte et fermée en douceur. Voir la figure

- Adoptez la même étape que l'étape 4. Verrouillez le côté gauche des 2 loquets de porte de l'ensemble de portes (3) sur le cadre un par un. Assurez-vous que l'ensemble de portes est fixé. Voir la figure5

- Placez d'abord le rack de serveur sur le mur ou sur une autre surface de montage appropriée, à l'endroit approprié pour marquer la position des trous de montage par des couleurs stylo.
Ou peut directement selon la fiche technique de spécification ci-dessus indiquée sur la taille de montage mural W*H pour marquer la position des trous de montage. - Adoptez une perceuse électrique pour percer 4 trous marqués de 14 mm de diamètre, puis montez et fixez les vis d'expansion M10 (7) dans les trous.
- Fixez le rack du serveur sur les vis d'extension M10 (7), serrez l'écrou de la vis d'extension.
INSTALLATION D'ÉQUIPEMENT
Utilisez les écrous à cage M6 (5) et les vis à tête cruciforme M6*12 (6) inclus pour installer l'équipement dans le rack de serveur mural.
- Insérez l'aile (côté) d'un écrou cage M6 (5) à l'arrière du trou d'écrou cage souhaité.
- Appliquez une pression à la main ou avec l'outil pour écrou à cage pour insérer la deuxième aile de l'écrou à cage M6 (5) dans le trou d'écrou à cage souhaité.
- Répétez les étapes 1 et 2 pour insérer le nombre souhaité d'écrous cage pour l'applicatie
- Alignez les trous de montage de l'équipement avec les écrous à cage M6 (5) installés aux étapes 1 à 3.
- Enfilez une vis à tête cruciforme M6*12 (6), répétez jusqu'à ce que le nombre souhaité de vis à tête cruciforme M6*12 (6) ait été préparé.
- Serrez les vis à l'aide d'un tournevisiforme.
Vidéo d'installation
