SPT-505-12 - Server wandbeugel Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandmontage voor server
Merk	Vevor
Model	SPT-505-12
Hoogte	12U (53,3 cm)
Diepte	45 cm
Nuttige breedte	48,3 cm (19 inch)
Materiaal	Koudgewalst staal
Kleur	Zwart
Maximaal draagvermogen	60 kg
Montagetype	Wandmontage met M10 expansiepennen
Deur	Ja, met vergrendelingsknoppen
Inclusief kooimoeren	M6
Inclusief schroeven	M6×12 (voor apparatuur), M10 (voor wandmontage)
Montage	Vereist 2 personen
Benodigde gereedschappen	Kruiskop elektrische schroevendraaier, elektrische boor
Onderhoud	Reinigen met een droge doek
Veiligheid	Lees de handleiding voor gebruik, gebruik beschermende uitrusting

Veelgestelde vragen - SPT-505-12 Vevor

Hoe monteer ik de wandmontage Vevor SPT-505-12?

De montage gebeurt in verschillende stappen: steek eerst de onderste en bovenste dwarsbalken in de linker en rechter U-beugels, bevestig met M5-schroeven. Monteer vervolgens de deur door de grendels in de ontgrendelde stand te trekken, plaats deze op het frame en vergrendel de grendels een voor een. Zie de volledige handleiding voor de schema's.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een kruiskop elektrische schroevendraaier, een elektrische boor, een markeringspen en eventueel een gereedschap voor kooimoeren nodig. De montage vereist twee personen.

Kan ik dit rack alleen installeren?

Nee, de handleiding geeft duidelijk aan dat de montage twee personen vereist om het rack veilig te hanteren.

Welke maximale belasting kan dit rack dragen?

Hoewel niet officieel gespecificeerd, kan een wandmontage van deze maat over het algemeen ongeveer 60 kg dragen, gelijkmatig verdeeld. Controleer de stevigheid van de muur voor installatie.

Is dit rack compatibel met alle 19-inch apparatuur?

Ja, het rack is standaard 19 inch en accepteert alle compatibele apparatuur met een hoogte van 12U, op voorwaarde dat u de meegeleverde M6 kooimoeren gebruikt.

Hoe bevestig ik het rack aan de muur?

Markeer 4 gaten met een diameter van 14 mm volgens de afmetingen van het rack, boor, steek de meegeleverde M10 expansiepennen in, hang het rack op en draai de moeren vast. Zorg ervoor dat de muur de belasting kan dragen.

Welk type schroeven gebruiken voor de wandmontage?

Gebruik de meegeleverde M10 expansiepennen (Ø10 mm). Boor gaten met een diameter van 14 mm om ze in te steken.

Hoe installeer ik de deur?

Trek de 4 deurgrendels in de ontgrendelde stand, plaats de deurconstructie op het frame en vergrendel eerst de grendels aan de rechterkant een voor een, daarna die aan de linkerkant. Zorg ervoor dat de deur soepel opent en sluit.

Hoe installeer ik de kooimoeren?

Steek een vleugel van de M6 kooimoer in het gewenste gat, duw vervolgens de tweede vleugel erin door met de hand of met een speciaal gereedschap druk uit te oefenen. Herhaal dit voor elke positie.

Waar vind ik de volledige gebruikshandleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com voor het model SPT-505-12 van Vevor.

GEBRUIKSAANWIJZING SPT-505-12 Vevor

Wandgemonteerd serverrek

Model: SPT-505-09/SPT-505-12/SPT-505-15

VEVOR

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

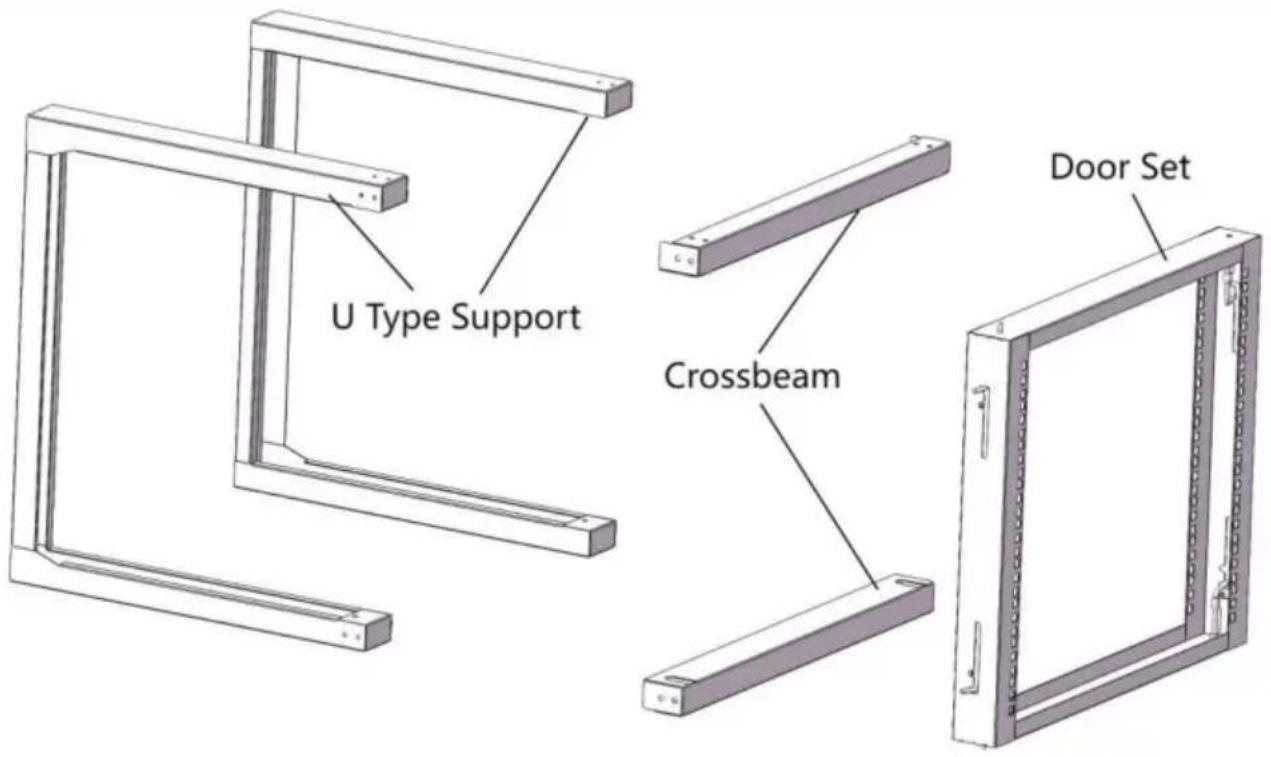

PRODUCTDIAGRAM

ÿ Elektrische kruiskopschroevendraaier x 1

SPECIFICATIEGEGEVENS

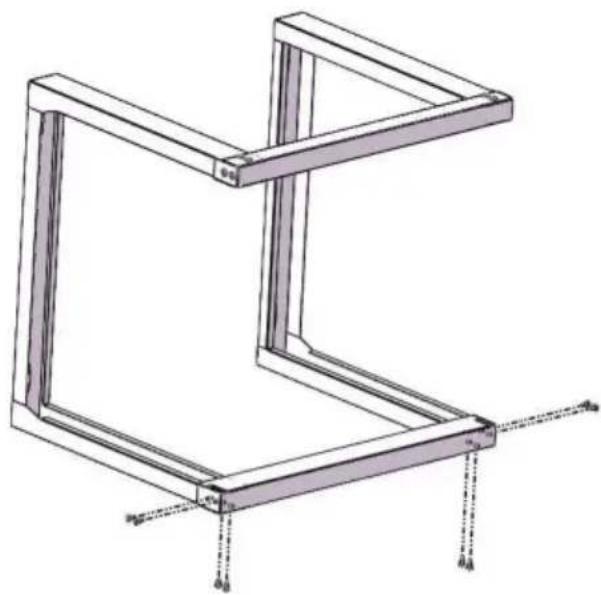

1. Plaats de onderste dwarsbalk (2) in de linker U-type steun (1) en de rechter U-type steun (1), bevestig met 8 M5 montageschroeven (4). Zie afbedding

Opmerking: Let bij de montage op de richting van de dwarsbalk en zorg ervoor dat de verticale montagegaten uitgelijnd zijn.

Als de gaten niet allemaal op één lijn liggen, draai dan eerst de schroeven aan de zijkant vast. De overige gaten worden dan geleidelijk uitgelijnd tijden isstaltatieproces.

1. Plaats de bovenste dwarsbalk (2) in de linker U-type steun (1) en de rechter U-type steun (1), bevestig met 8 M5-montageschroeven (4). Zie afbeelding

2.

Opmerking: Let bij de montage op de richting van de dwarsbalk en zorg ervoor dat de verticale montagegaten uitgelijnd zijn.

Als de gaten niet allemaal op één lijn liggen, draai dan eerst de schroeven aan de zijkant vast. De overige gaten worden dan geleidelijk uitgelijnd tijder issheltatieproces.

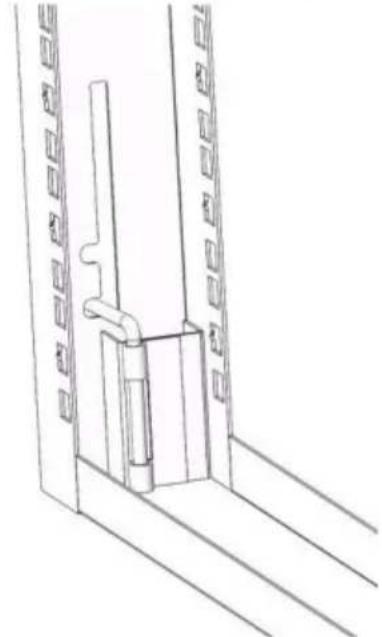

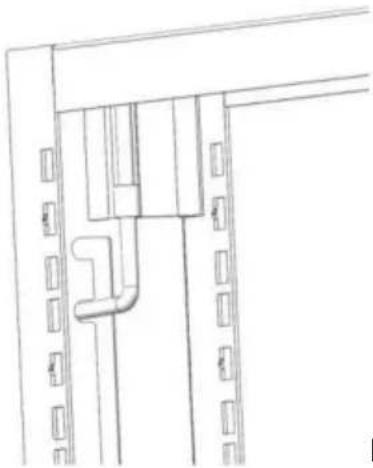

1. Trek de 4 deursloten van de deurset (3) in de ontgrendelde positie zoals hieronder, klaar om de deurset op het rek te monteren. Zie Afbeelding

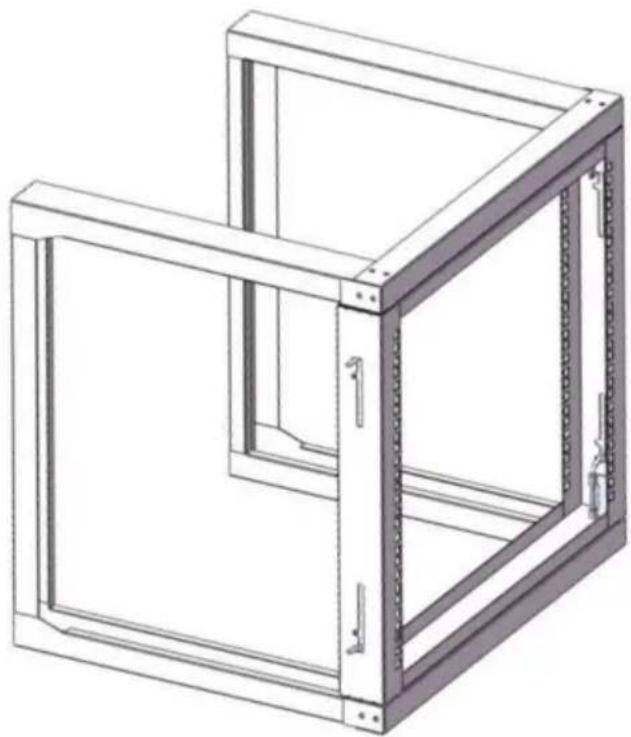

1. Plaats de deurset (3) op het frame in de aangegeven positie en vergrendel vervolgens de twee deursloten aan de rechterkant van de deurset (3) één voor één op het rek. Zorg ervoor dat de deur soepel kan worden geopend en gesloten. Zie afbeelding

1. Volg dezelfde stappen als stap 4. Vergrendel de linkerzijde van de twee deursloten van de deurset (3) één voor één op het frame. Zorg ervoor dat de deurset vastzit. Zie afbeelding

1. Plaats eerst het serverrek op de muur of een ander geschikt montageoppervlak en markeer op de geschikte positie de positie van de montagegaten met behulp van gekleurde markering pen.
   Of u kunt direct volgens bovenstaand specificatieblad de wandmontagemaat (B*H) markeren om de positie van de bevestigingsgaten te markeren.
2. Gebruik een elektrische boor om 4 gemarkeerde gaten met een diameter van 14 mm te boren en monteer en bevestig vervolgens de M10 expansieschroeven (7) in de gaten.
3. Bevestig het serverrack op de M10 expansieschroeven (7) en draai de moer van de expansieschroef vast.

Gebruik de meegeleverde M6 kooimoeren (5) en M6*12 kruiskopschroeven (6) om de apparatuur in het wandgemonteerde serverrack te installeren.

1. Plaats de vleugel (zijkant) van een M6 kooimoer (5) in de achterkant van het gewenste kooimoergat.
2. Oefen met de hand of met het kooimoergereedschap druk uit om de tweede vleugel van de M6-kooimoer (5) in het gewenste kooimoergat te plaatsen.

3. Herhaal stap 1 en 2 om het gewenste aantal kooimoeren voor de toepapstagsse.

4. Lijn de montagegaten in het apparaat uit met de M6 kooimoeren (5) die in stap 1-3 zijn geïnstalleerd.

5. Draai een M6*12 kruiskopschroef (6) vast. Herhaal dit totdat u het gewenste aantal M6*12 kruiskopschroeven (6) hebt voorbereid.

6. Draai de schroeven vast met deuiskopschroevendraaier.
