SPT-505-12 - Uchwyt ścienny do serwera Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do serwera
Marka	Vevor
Model	SPT-505-12
Wysokość	12U (53,3 cm)
Głębokość	45 cm
Szerokość użytkowa	48,3 cm (19 cali)
Materiał	Stal walcowana na zimno
Kolor	Czarny
Maksymalna nośność	60 kg
Rodzaj montażu	Ścienny z kołkami rozporowymi M10
Drzwi	Tak, z zamkami blokującymi
Dołączone nakrętki kasetowe	M6
Dołączone śruby	M6×12 (do sprzętu), M10 (do montażu ściennego)
Montaż	Wymaga 2 osób
Wymagane narzędzia	Wkrętarka krzyżakowa, wiertarka elektryczna
Konserwacja	Czyścić suchą szmatką
Bezpieczeństwo	Przeczytać instrukcję przed użyciem, używać sprzętu ochronnego

Często zadawane pytania - SPT-505-12 Vevor

Jak zmontować uchwyt ścienny Vevor SPT-505-12 ?

Montaż odbywa się w kilku krokach: najpierw włóż dolne i górne poprzeczki do lewego i prawego wspornika w kształcie litery U, przymocuj za pomocą śrub M5. Następnie zamontuj drzwi, pociągając zamki do pozycji odblokowanej, umieść je na ramie i blokuj zamki jeden po drugim. Patrz pełna instrukcja dla schematów.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wkrętarki krzyżakowej, wiertarki elektrycznej, markera i ewentualnie narzędzia do nakrętek kasetowych. Montaż wymaga dwóch osób.

Czy mogę zainstalować tę szafę samodzielnie?

Nie, instrukcja wyraźnie wskazuje, że montaż wymaga dwóch osób do bezpiecznego przenoszenia szafy.

Jakie maksymalne obciążenie może wytrzymać ta szafa?

Chociaż nie jest to oficjalnie określone, uchwyt ścienny tej wielkości zazwyczaj wytrzymuje około 60 kg równomiernie rozłożonego obciążenia. Sprawdź wytrzymałość ściany przed instalacją.

Czy ta szafa jest kompatybilna ze wszystkimi urządzeniami 19 cali?

Tak, szafa jest w standardowym formacie 19 cali i przyjmuje każdy kompatybilny sprzęt o wysokości 12U, pod warunkiem użycia dołączonych nakrętek kasetowych M6.

Jak przymocować szafę do ściany?

Zaznacz 4 otwory o średnicy 14 mm zgodnie z wymiarami szafy, wywierć, włóż dołączone kołki rozporowe M10, następnie zawieś szafę i dokręć nakrętki. Upewnij się, że ściana może wytrzymać obciążenie.

Jaki rodzaj śrub zastosować do montażu ściennego?

Użyj dołączonych do szafy kołków rozporowych M10 (Ø10 mm). Wywierć otwory o średnicy 14 mm, aby je włożyć.

Jak zamontować drzwi?

Pociągnij 4 zamki drzwi do pozycji odblokowanej, umieść zespół drzwi na ramie, następnie zablokuj najpierw zamki z prawej strony jeden po drugim, a następnie z lewej strony. Upewnij się, że drzwi otwierają się i zamykają swobodnie.

Jak zamontować nakrętki kasetowe?

Włóż jedno skrzydło nakrętki kasetowej M6 w wybrany otwór, a następnie wciśnij drugie skrzydło, wywierając nacisk ręką lub za pomocą specjalnego narzędzia. Powtórz dla każdego miejsca.

Gdzie znaleźć pełną instrukcję obsługi?

Pełna instrukcja jest dostępna bezpłatnie do pobrania w formacie PDF na stronie notice-facile.com dla modelu SPT-505-12 firmy Vevor.

INSTRUKCJA OBSŁUGI SPT-505-12 Vevor

Stojak serwerowy do montażu nścianie

Modele: SPT-505-09/SPT-505-12/SPT-505-15

VEVOR

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszegoproduktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

Dwie osoby (do montażu)

Elektryczny śrubokręt krzyżakowy x 1

DANE SPECYFIKACYJNE

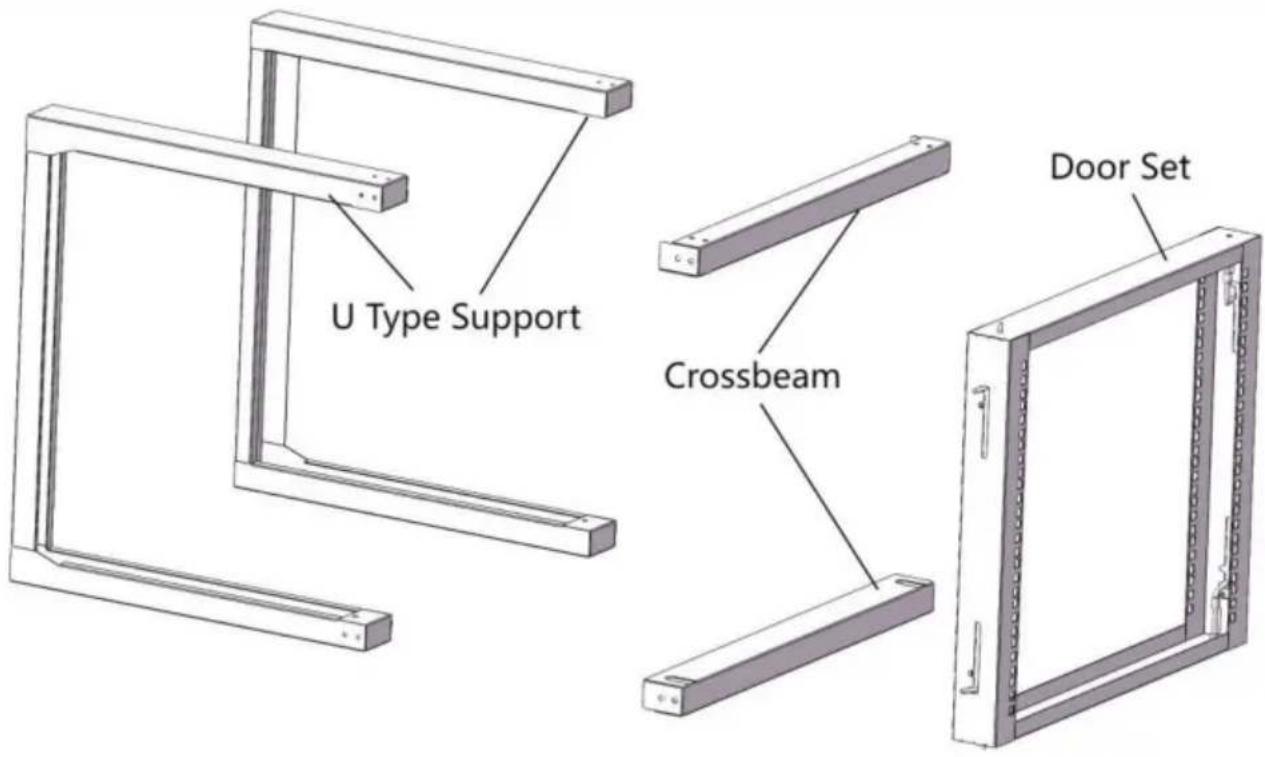

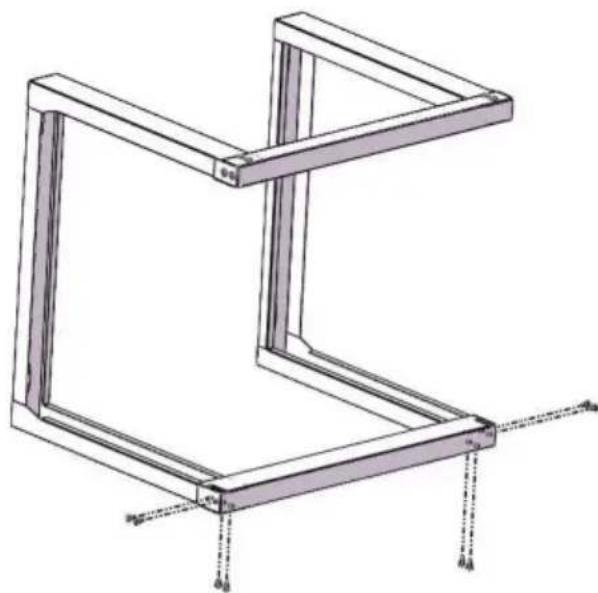

1. Wóż dolną belkę poprzeczną (2) do lewego wspornika typu U (1) i prawego wspornika typu U (1), przymocuj za pomocą 8 śrub montażowych M5 (4). Patrz rysunek 1.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek belki poprzecznej i upewnić sie, że pionowe otwory montażowe sa wyrównane.

Jeśli nie wszystkie otwory są wyrównane, najpierw dokręć śruby boczne, a reszta otworów zostanie stopniowo wyrównana w trakcie procesostalacji.

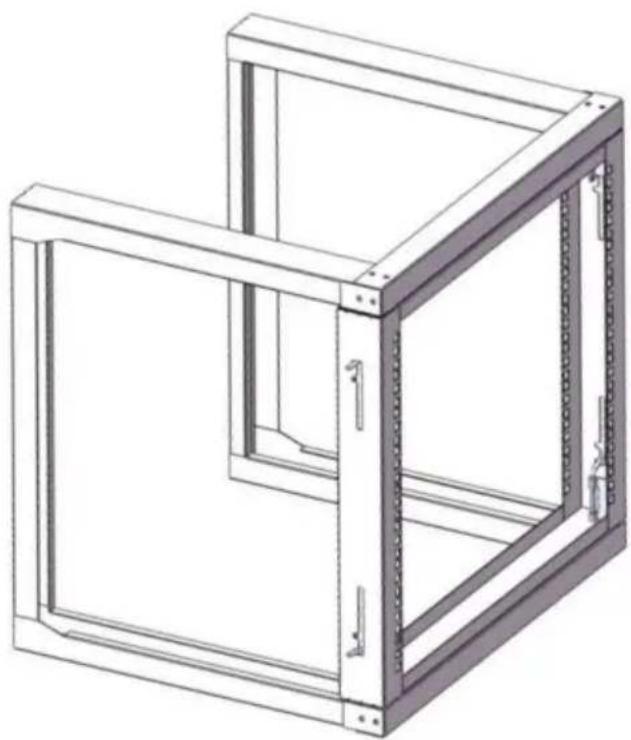

1. Włóż górną belkę poprzeczną (2) do lewego wspornika typu U (1) i prawego wspornika typu U (1), przymocuj za pomocą 8 śrub montażowych M5 (4). Patrz rysunek 2.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek belki poprzecznej i upewnić się, że pionowe otwory montażowe są wyrównane.

Jeśli nie wszystkie otwory są wyrównane, najpierw dokręć śruby boczne, a reszta otworów zostanie stopniowo wyrównana w trakcie procesostalacji.

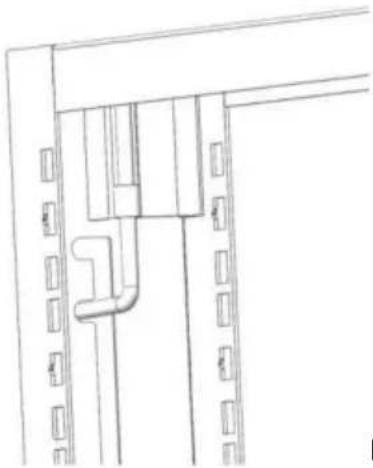

1. Odepnij 4 zatrzaski drzwi zestawu drzwi (3) w pozycji odblokowanej, zgodnie z poniższą instrukcją, aby przygotować zestaw drzwi do montażu na stojaku. Patrz rysłnek

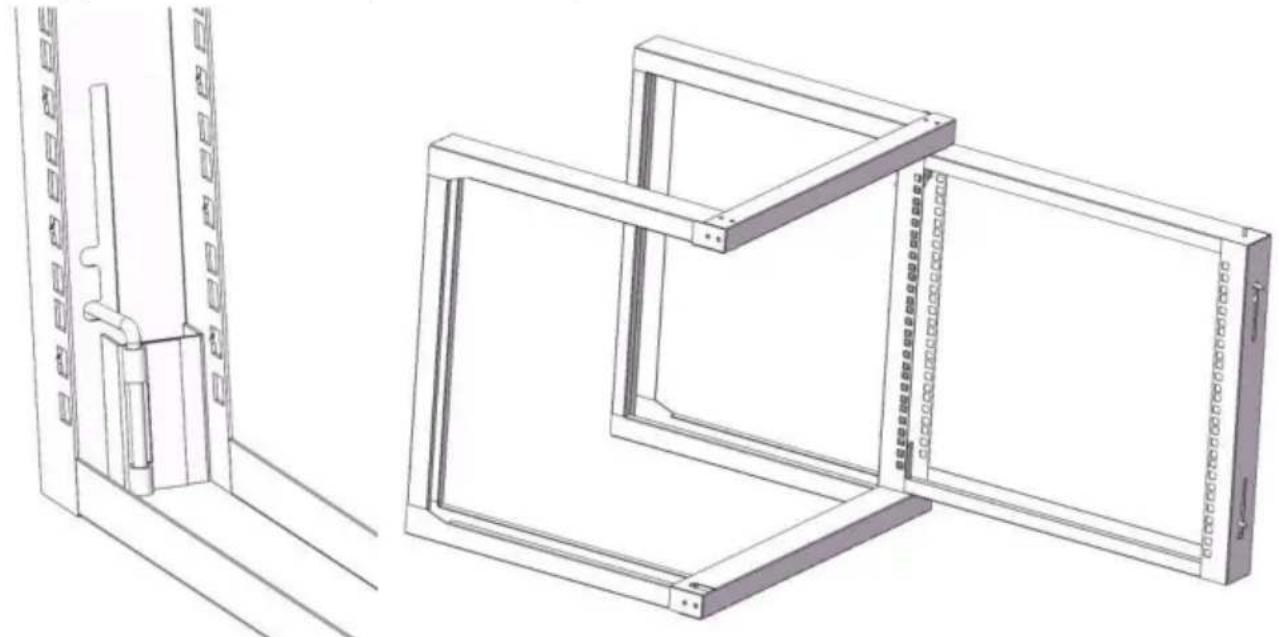

1. Umieść zestaw drzwi (3) na ramie w pokazanym miejscu, a następnie zablokuj prawą stronę 2 zatrzasków drzwi zestawu drzwi (3) na zębatce, jeden po drugim, upewniając się, że drzwi można płynnie otwierać i zamykać. Zobacz rysunek

1. Wykonaj te same kroki, co w kroku 4. Zablokuj po kolei lewą stronę zestawu drzwi (3) 2 zatrzasków drzwiowych na ramie. Upewnij się, że zestaw drzwi jest zamocowany. Zobacz rysunek

1. Najpierw umieść stojak serwerowy na ścianie lub innej odpowiedniej powierzchni montażowej w odpowiednim miejscu, aby oznaczyć kolorem położenie otworów montażowych. pióro.
   Można również bezpośrednio, zgodnie z powyższą specyfikacją, sprawdzić wymiary montażu na ścianie (W*H), aby oznaczyć położenie otworów montażowych.
2. Użyj wiertarki elektrycznej do wywiercenia 4 otworów o średnicy 14 mm, a następnie zamontuj i przymocuj śruby rozporowe M10 (7) w otworach.
3. Zamocuj stojak serwera za pomocą śrub rozporowych M10 (7), dokręć nakrętkę śruby rozporowej.

Do montażu sprzętu w szafie serwerowej montowanej na ścianie należy użyć dołączonych nakrętek klatkowych M6 (5) i śrub z łbem krzyżakowym M6*12 (6).

1. Włóż skrzydełko (bok) nakrętki klatkowej M6 (5) do tylnej części żądanego otworu nakrętki klatkowej.
2. Wywieraj nacisk ręcznie lub za pomocą narzędzia do nakrętek klatkowych, aby wsunąć drugie skrzydełko nakrętki klatkowej M6 (5) w żądany otwór nakrętki klatkowej.
3. Powtórz kroki 1 i 2, aby włożyć odpowiednią liczbę nakrętek klatkowych dla darsęgsowania.
4. Dopasuj otwory montażowe w urządzeniu do nakrętek klatkowych M6 (5) zainstalowanych w krokach 1-3.
5. Wkręć śruby z łbem krzyżakowym M6*12 (6). Powtarzaj czynność, aż do momentu przygotowania żądanej liczby śrub z łbem krzyżakowym M6*12 (6).
6. Dokręć śruby za pomocą śrubokręta krzyżakowego.

Film instruktażowy dotyczący instalacji
