BEDIENUNGSANLEITUNG SPT-505-09 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Server-Rack zur Wandmontage
Modell: SPT-505-09
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Server-Rack zur Wandmontage
Server-Rack-Regal
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer
Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

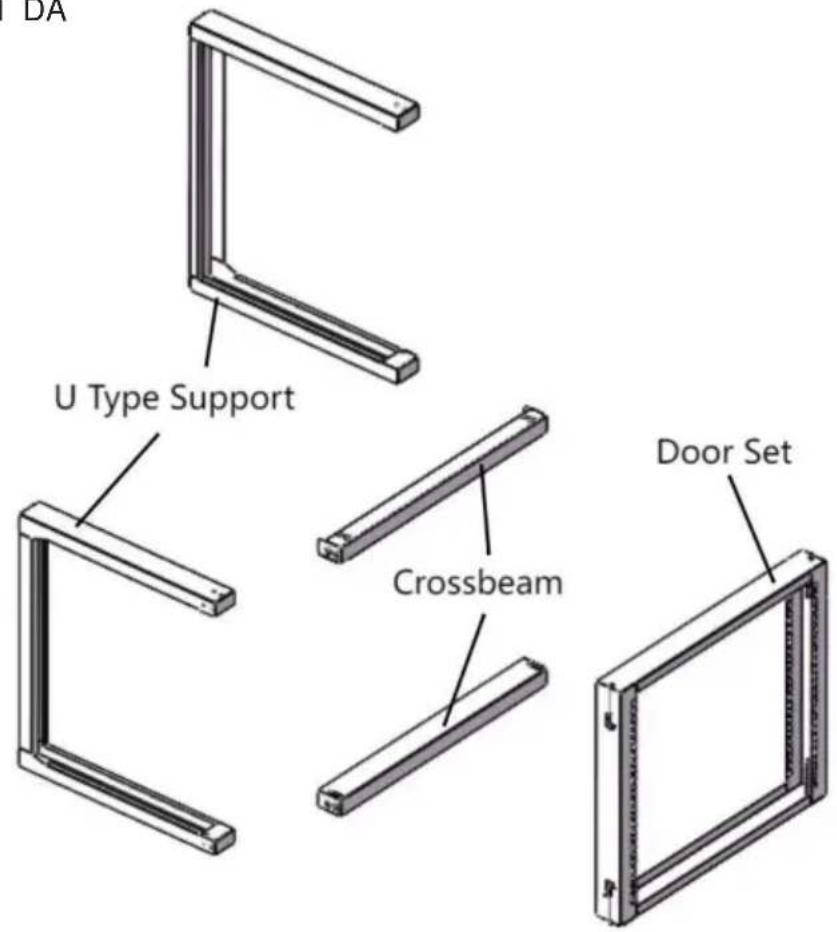

PRODUKTDIAGRAMM
SPEZIFIKATION DA
ÿ U-Typ-Unterstützung ÿ x2
Querträger x2
ÿ Türset x1
ERFORDERNIS
ÿ Elektrischer Kreuzschlitzschraubendreher x 1
SPEZIFIKATIONSDATEN
SPEZIFIKATION DA
-

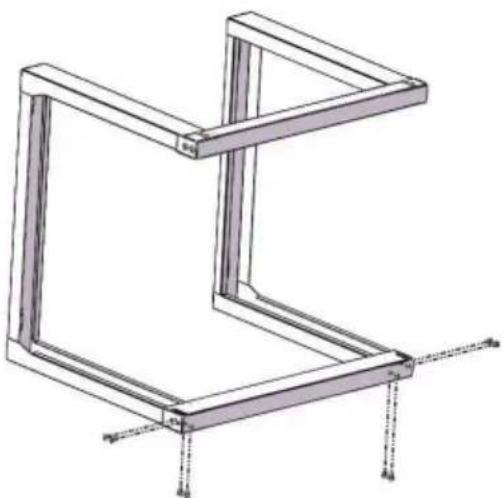

Den unteren Querträger in die linke U-Stütze und die rechte U-Typ-Stütze, mit 8 M5-Montagebefestigungsschrauben sichern. Siehe Abbildung 1. Hinweise: Bei der Montage müssen Sie die Richtung des Querträgers beachten. die vertikalen Befestigungslöcher sind ausgerichtet.
-
Setzen Sie den oberen Querträger in die linke U-Stütze und die rechte U-Typunterstützung, Befestigung mit 8 M5-Montagebefestigungsschrauben. Siehe Abbildung 2. Hinweise: Bei der Montage müssen Sie die Richtung des Querträgers beachten. die vertikalen Befestigungslöcher sind ausgerichtet.

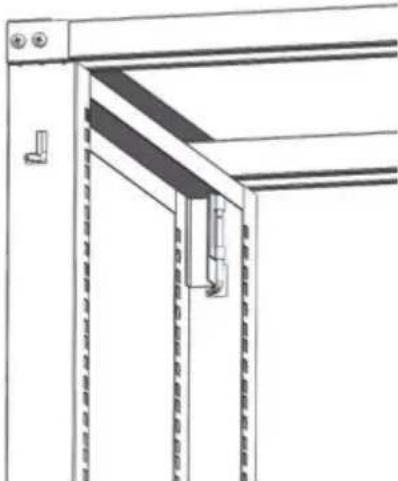

- Ziehen Sie die 4 Türriegel des Türsets in die Entriegelungsposition. folgt, bereit zur Montage der Tür am Rack. Siehe Abbildung 3

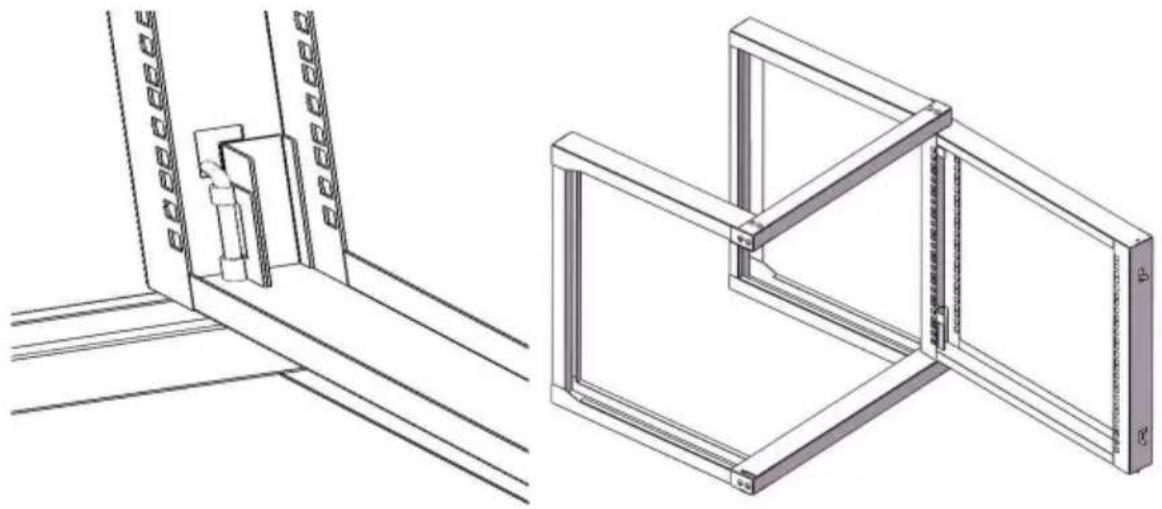

- Setzen Sie das Türset in die gezeigte Position des Rahmens und verriegeln Sie dann die rechte Seite

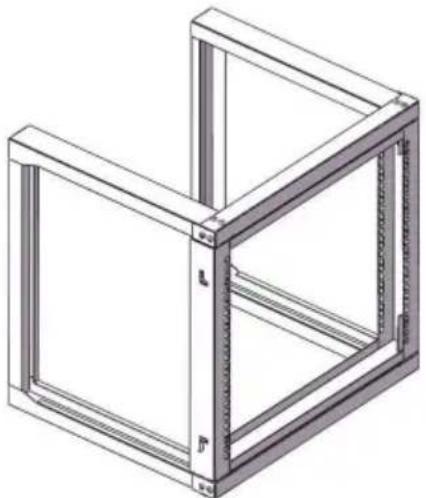

Befestigen Sie die 2 Türriegel des Türsets nacheinander am Gestell, und stellen Sie sicher, dass sich die Tür problemlos öffnen und schließen lässt. Siehe Abbildung 4.

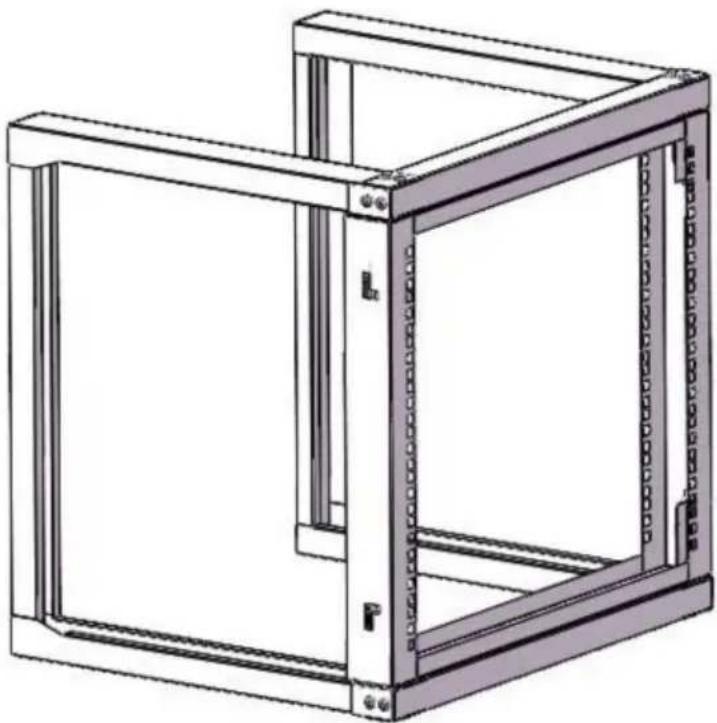

- Führen Sie die gleichen Schritte wie in Schritt 4 aus. Verriegeln Sie die beiden Türriegel der linken Seite des Türsets nacheinander am Rahmen. Stellen Sie sicher, dass das Türset befestigt ist. Siehe Abbildung 5.
- Platzieren Sie das Server-Rack zunächst an der Wand oder einer anderen geeigneten Montagefläche und markieren Sie die Position der Montagelöcher mit einem Farbstift an der entsprechende Stelle.
Oder Sie markieren die Position der Montagelöcher direkt entsprechend dem Abstand der Wandmontagelöcher L*H (473*390 ^y mm).
- Nimmt eine elektrische Bohrmaschine an, um markierte 4 Löcher mit einem Durchmesser von 14 mm zu bohren.
Montage und fixieren Sie die M10-Expansionsschrauben in den Löchern.
- Befestigen Sie das Server-Rack an den M10-Expansionsschrauben, ziehen Sie die Dehnschraube
Mutter.INSTALLATION DER AUSRÜSTUNG
Verwenden Sie die mitgelieferten M6-Käfigmuttern und -Schrauben, um das Gerät in der Wand zu installieren Server-Rack montieren.
- Stecken Sie den Flügel (Seite) einer M6 Käfigmutter in die Rückseite des gewünschten Käfigs Nussloch.
- Mit der Hand oder dem Käfigmutternwerkzeug Druck ausüben, um die zweite Flügel der M6-Käfigmutter in das gewünschte Käfigmutterloch.
- Wiederholen Sie die Schritte 1 und 2, um die gewünschte Anzahl Käfigmuttern für die Anwendung.
- Richten Sie die Montagelöcher im Gerät mit den M6-Käfigmuttern aus in den Schritten 1–3 installiert.
- Gewinde einer M6-Schraube eindrehen. Wiederholen Sie den Vorgang, bis die gewünschte Anzahl an M6-Schrauben vorhanden ist wurden vorbereitet.
- Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest.
