Type de produit	Kit de porte coulissante
Marque	Vevor
Modèle	YMXT-XC39-5
Utilisation	Porte coulissante intérieure pour placard ou cloison
Matériau du rail	Acier robuste
Largeur de porte recommandée	2 fois la largeur de la porte + 25 mm
Épaisseur de porte compatible	25 mm à 45 mm (1" à 1-3/4")
Hauteur de porte	À déterminer : du sol fini + 19 mm ou du sous-plancher + 38 mm
Outils requis	Niveau, crayon, clé, perceuse, vis, tournevis
Contenu du kit	Rail, supports, plaques de porte, pare-chocs, guides, vis de montage
Poids maximum supporté	Jusqu'à 50 kg (estimation)
Entretien	Éviter l'exposition prolongée au soleil pour prévenir le vieillissement
Sécurité	Porter lunettes antichoc et gants de protection lors de l'installation
Garantie	Assistance technique via www.vevor.com/support
Fabricant	Shanghaiuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur USA	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Importateur Australie	SIHAO PTY LTD, NSW 2122
Importateur UE	E-CrossStu GmbH, 60329 Francfort-sur-le-Main
Réparabilité	Pièces détachées disponibles via le support technique Vevor
Nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.

FOIRE AUX QUESTIONS - YMXT-XC39-5 Vevor

Comment installer le rail de la porte coulissante Vevor ?

Tracez une ligne au sol à l'aplomb du rail. Fixez le rail au mur à la hauteur calculée (sol fini + 19 mm ou sous-plancher + 38 mm). Utilisez un niveau pour garantir l'horizontalité. Percez des trous aux repères et insérez les chevilles. Vissez le rail solidement.

Quelle est la largeur maximale de porte supportée ?

La notice indique que la largeur du rail doit être de 2 fois la largeur de la porte plus 25 mm. Par exemple, pour une porte de 80 cm, il faut un rail de 185 cm. Le kit peut s'adapter à différentes largeurs, mais le rail doit être coupé à la bonne dimension.

Comment régler la hauteur de la porte après installation ?

Utilisez une clé pour tourner le boulon de réglage situé sur le support supérieur. Tournez dans le sens horaire pour monter la porte, antihoraire pour la descendre. Vérifiez l'aplomb avec un niveau après chaque réglage.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un niveau, un crayon, une clé (pour les boulons de réglage), une perceuse avec foret adapté au mur, un tournevis, et éventuellement une scie pour couper le rail à la bonne longueur.

Comment fixer les plaques de porte ?

Fixez les plaques de porte sur le dessus de la porte à 70 mm de chaque bord, avec les languettes de verrouillage du même côté. Utilisez les vis fournies. Ensuite, insérez la porte sous le boulon de réglage du support et poussez jusqu'à ce que le boulon s'enclenche dans la plaque. Cliquez la languette pour verrouiller.

Comment installer les pare-chocs ?

Fixez le pare-chocs sur le bord arrière de la porte à 1000 mm du bord inférieur. Utilisez les vis fournies. Le pare-chocs évite que la porte ne cogne contre le montant en fin de course.

Comment entretenir la porte coulissante ?

Évitez l'exposition prolongée au soleil pour prévenir le vieillissement des matériaux. Nettoyez régulièrement le rail et les roulettes avec un chiffon sec. Lubrifiez les roulements avec un spray silicone si nécessaire.

Que faire si la porte ne glisse pas correctement ?

Vérifiez d'abord l'aplomb de la porte et du rail. Si la porte est de travers, réglez la hauteur des supports. Nettoyez le rail et les roulettes. Si le problème persiste, contactez le service technique Vevor via www.vevor.com/support.

Puis-je utiliser ce kit pour une porte lourde ?

Le kit supporte des portes jusqu'à 50 kg environ (estimation). Vérifiez que l'épaisseur de la porte est comprise entre 25 mm et 45 mm. Pour des portes plus lourdes, un kit renforcé est recommandé.

Comment contacter le service client Vevor ?

Rendez-vous sur le site www.vevor.com/support pour obtenir l'assistance technique et le certificat de garantie électronique. Vous pouvez aussi contacter les importateurs listés dans la notice selon votre pays.

MODE D'EMPLOI YMXT-XC39-5 Vevor

Ensemble de portes coulissantes

Modèle : YMXT-XC39-5

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Ensemble de portes coulissantes

Modèle : YMXT-XC39-5

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

• Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques générales de l'atelier sont respectées lors de l'utilisation des outils.

générales de l'atelier sont respectées lors de l'utilisation des outils.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et attachez les cheveux longs.

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et n'attachez pas les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

• Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments intoxicants.

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments intoxicants.

• Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.
2. Portez des gants qui assurent une protection en fonction des matières travaillées ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

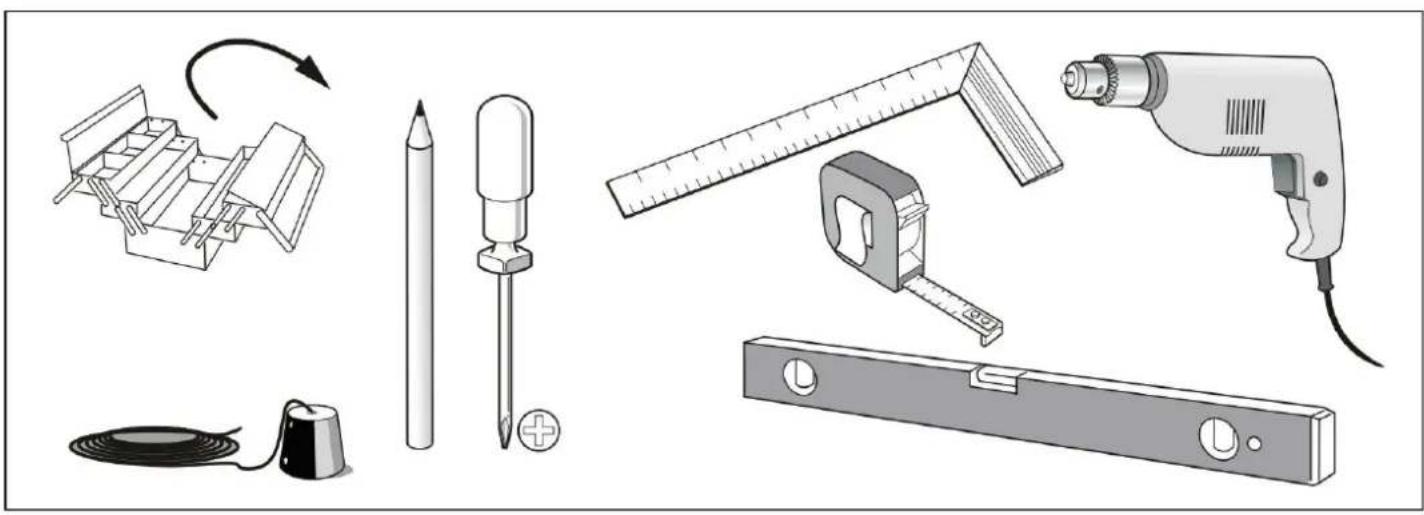

OUTILS REQUIS

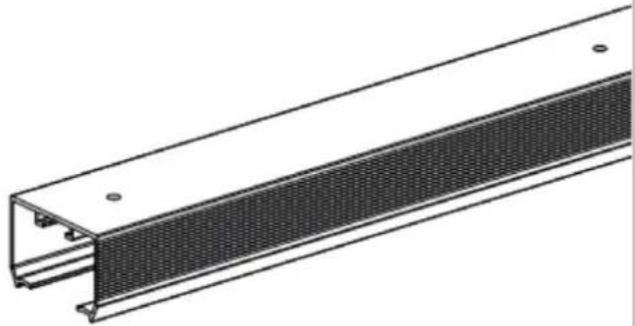

MATÉRIEL INCLUS

doit être carré et d'aplomb avec le tube et le niveau.

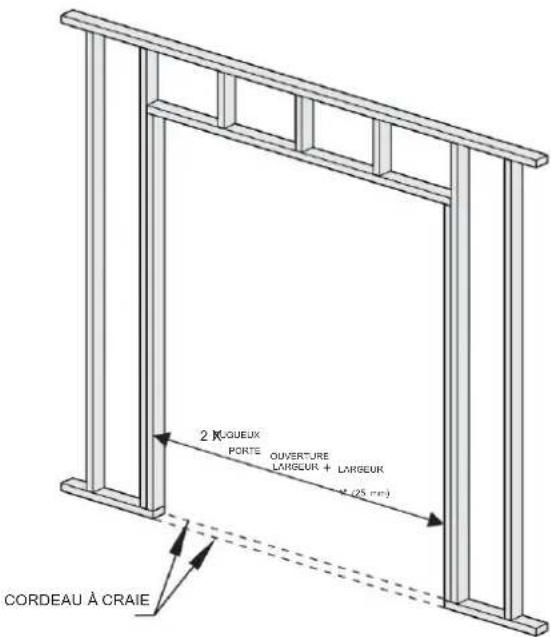

1. La largeur est 2 fois la largeur de la porte plus 1" (25 mm).
2. Ajustement de la profondeur de la porte : pour les panneaux de 1" (25 mm) à 1-3/4" (45 mm).

2

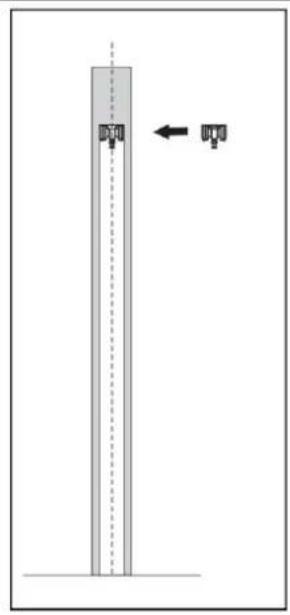

Tracez une ligne à la craie sur le sol au niveau des montants latéraux.

Mesurez à partir du sol fini jusqu'à la hauteur de la porte + 3/4" ou à partir du sous-plancher jusqu'à la hauteur de la porte + 1-1/2".

3

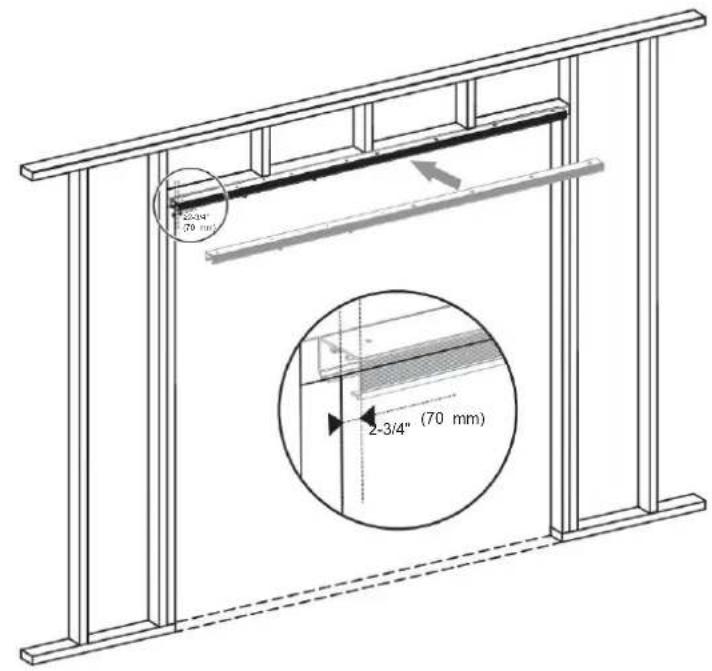

Veuillez prévoir un espace de 70 mm lorsque vous installez le rail.

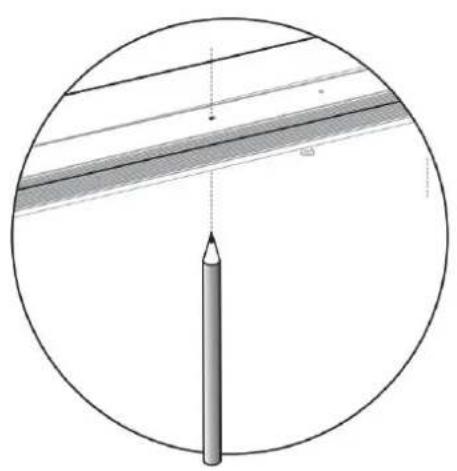

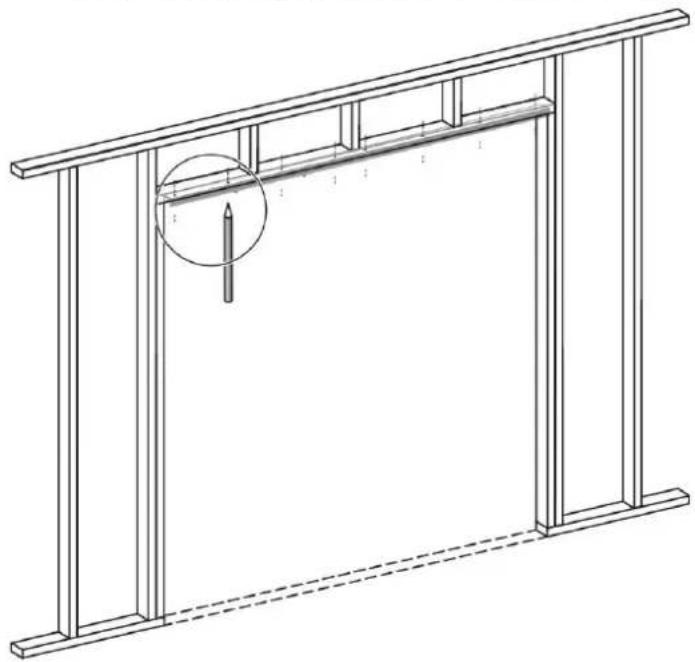

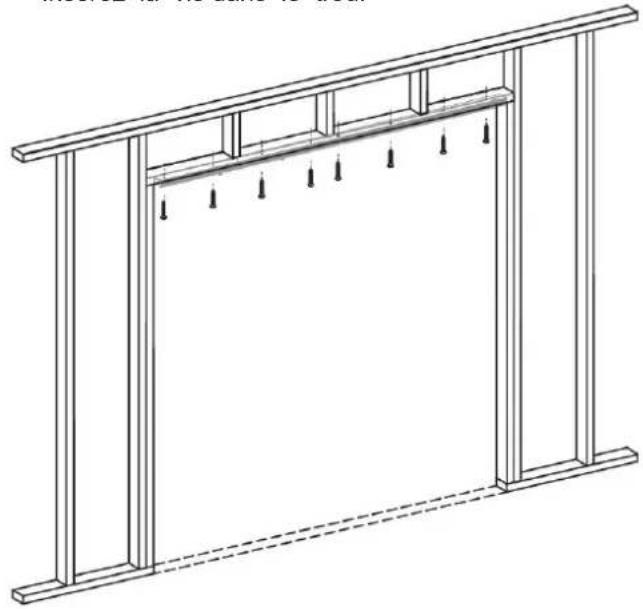

5 Utilisez un crayon pour marquer les trous sur le mur.

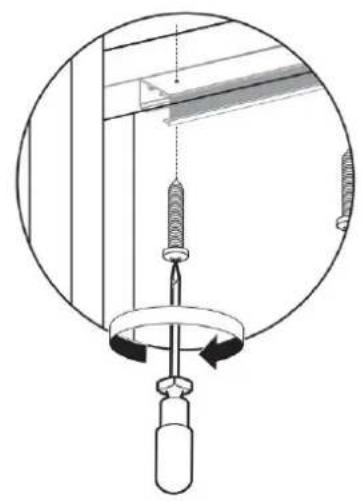

Insérez la vis dans le trou.

6

7

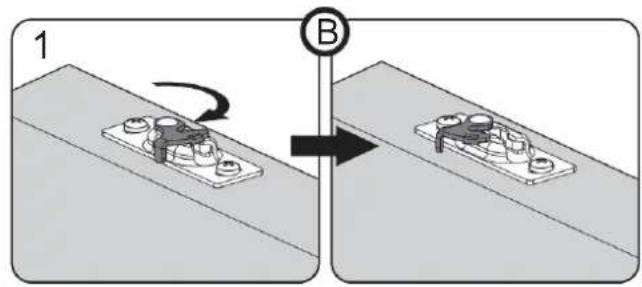

AB/Fixez les plaques de porte sur le dessus de la porte à 2-3/4" (70 mm) de chaque bord, avec les languettes de verrouillage du même côté.

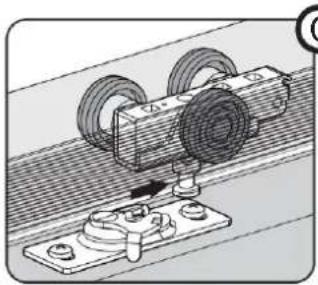

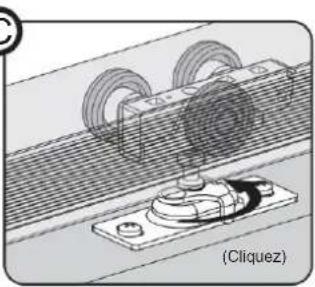

CD/Montez la porte en positionnant la plaque de porte sous le boulon de réglage du support.

Soulevez la porte et poussez le boulon dans la plaque de porte, puis enclenchez la languette pour la mettre en place.

Répétez l'opération avec l'autre support/plaque de porte.

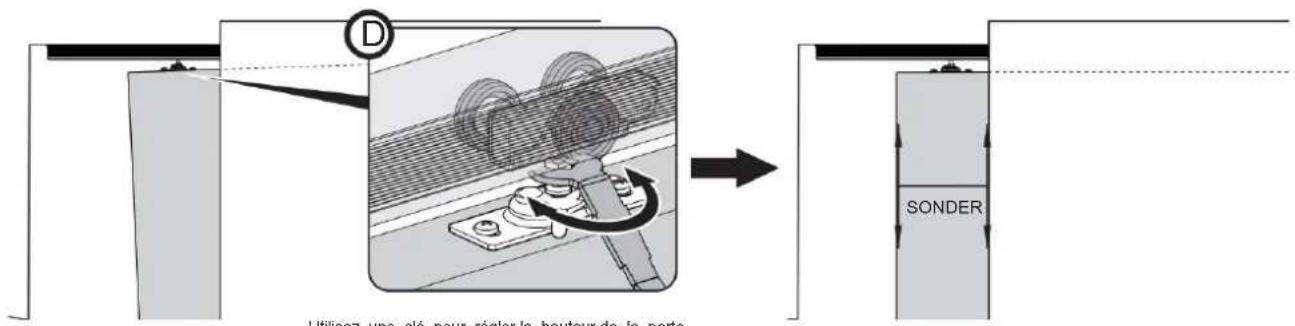

Utilisez une clé pour régler la hauteur de la porte.

9

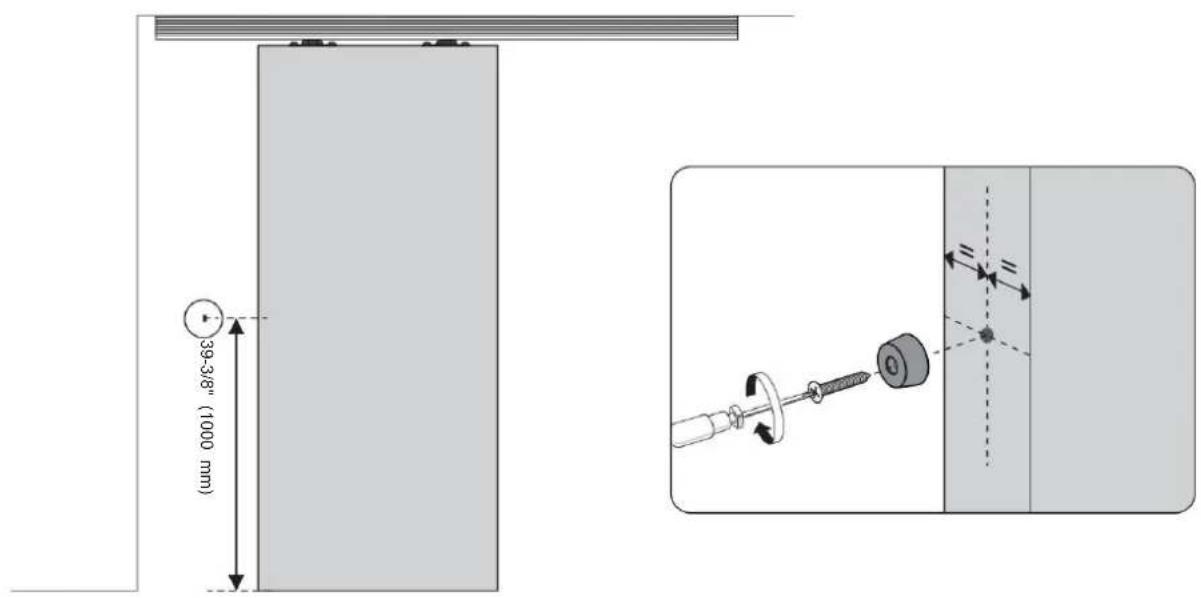

Fixez le pare-chocs sur le bord arrière de la porte à 39-3/8" (1000 mm) du bord inférieur.

10

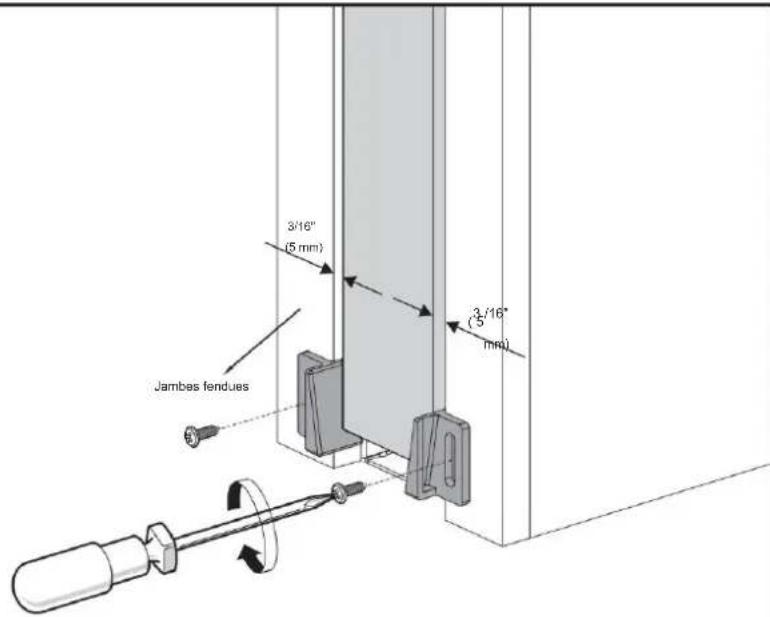

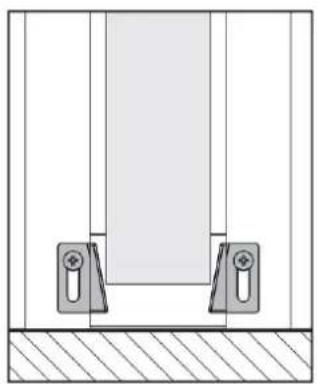

Fixez les guides sur les montants fendus finis au bas de la porte afin que la porte soit maintenue au centre de l'ouverture.

11

Installez les montants finis, l'en-tête divisé et le boîtier comme indiqué.

Fixez le montant fendu du côté du levier de verrouillage avec des vis pour pouvoir

retirer ou régler ultérieurement la porte. N'UTILISEZ PAS DE MONTANTS AVEC DES DADO'S.

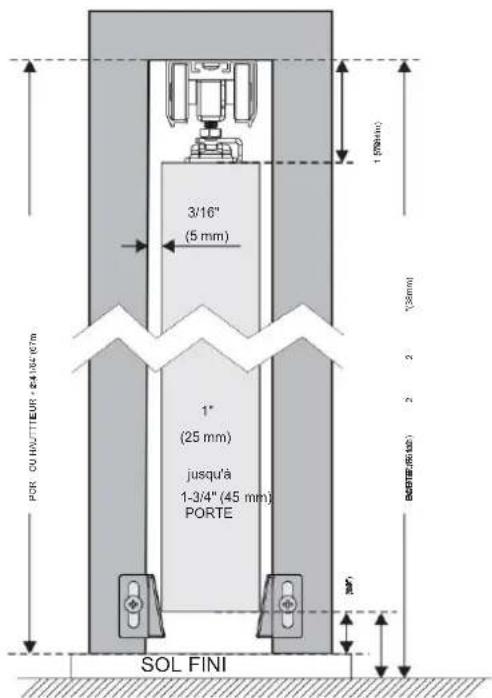

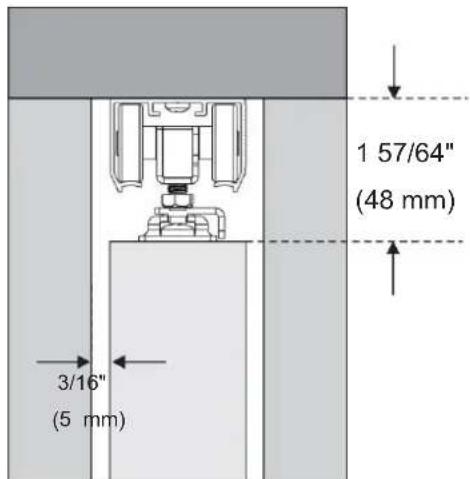

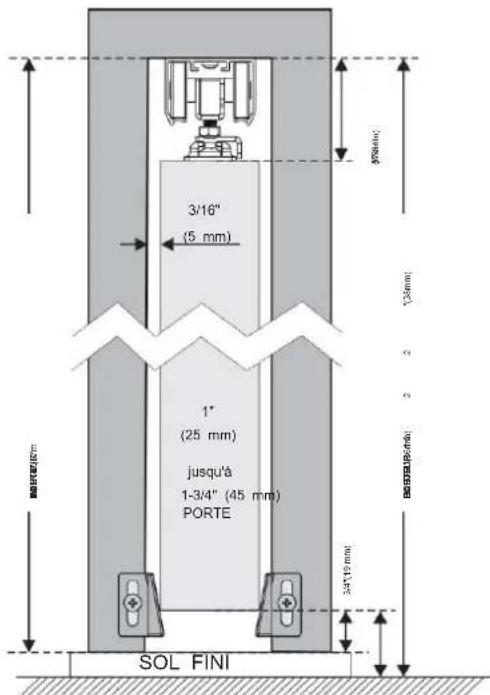

Remarque : espace minimum de 3/16 po (5 mm) entre le montant et la porte.

a. Attacher le montant fendu de finition sur le tube d'acier, porte d'aplomb avec montant.

b. Finition de cales et d'aplomb du montant avec la porte.

Mesurez à partir du sol fini jusqu'à la hauteur de la porte + 3/4 po, ou à partir du sous-plancher jusqu'à la hauteur de la porte + 1-1/2 po.

c. Finition du linteau divisé.

d. Finition de garniture.

Entretien

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaiuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main
