Produkttyp	Skjutdörrssats
Märke	Vevor
Modell	YMXT-XC39-5
Användning	Invändig skjutdörr för garderob eller vägg
Skenans material	Robust stål
Rekommenderad dörrbredd	2 gånger dörrens bredd + 25 mm
Kompatibel dörrtjocklek	25 mm till 45 mm (1" till 1-3/4")
Dörrhöjd	Bestäms: färdigt golv + 19 mm eller rågolv + 38 mm
Nödvändiga verktyg	Vattenpass, penna, nyckel, borrmaskin, skruvar, skruvmejsel

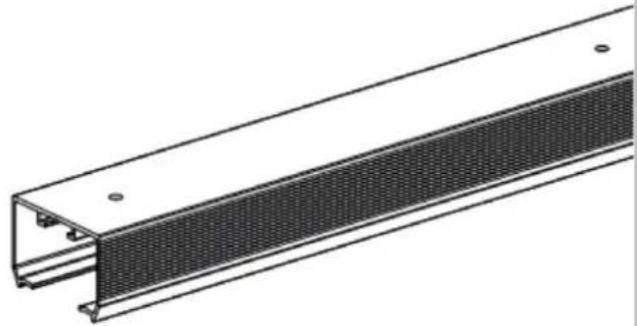

Satsens innehåll	Skena, fästen, dörrplattor, stötdämpare, styrningar, monteringsskruvar
Maximal viktkapacitet	Upp till 50 kg (uppskattning)
Underhåll	Undvik långvarig exponering för solen för att förhindra åldring
Säkerhet	Använd skyddsglasögon och skyddshandskar vid installation
Garanti	Teknisk support via www.vevor.com/support
Tillverkare	Shanghaiuxinmuyeyouxiangongsi, Shanghai, Kina
USA-importör	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Australien-importör	SIHAO PTY LTD, NSW 2122
EU-importör	E-CrossStu GmbH, 60329 Frankfurt am Main
Reparerbarhet	Reservdelar finns via Vevors tekniska support
Rengöring	Rengör med mjuk, torr trasa. Undvik slipande rengöringsmedel.

Vanliga frågor - YMXT-XC39-5 Vevor

Hur installerar man skenan till Vevor skjutdörr?

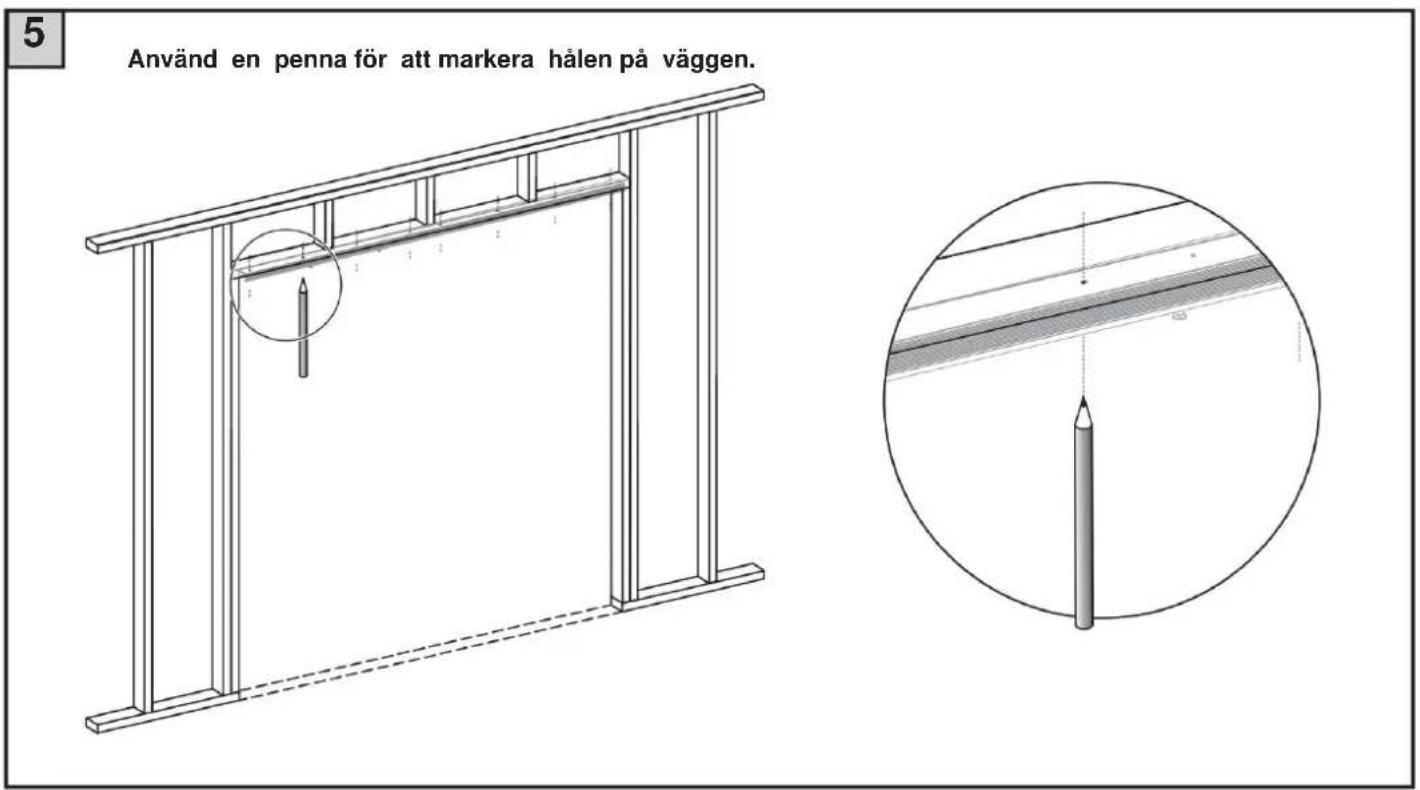

Rita en linje på golvet lodrät från skenan. Fäst skenan på väggen på beräknad höjd (färdigt golv + 19 mm eller rågolv + 38 mm). Använd ett vattenpass för att säkerställa horisontalitet. Borra hål vid markeringarna och sätt i pluggar. Skruva fast skenan ordentligt.

Vilken är den maximala dörrbredden som stöds?

Manualen anger att skenans bredd ska vara 2 gånger dörrens bredd plus 25 mm. Till exempel, för en dörr på 80 cm behövs en skena på 185 cm. Satsen kan anpassas till olika bredder, men skenan måste kapas till rätt mått.

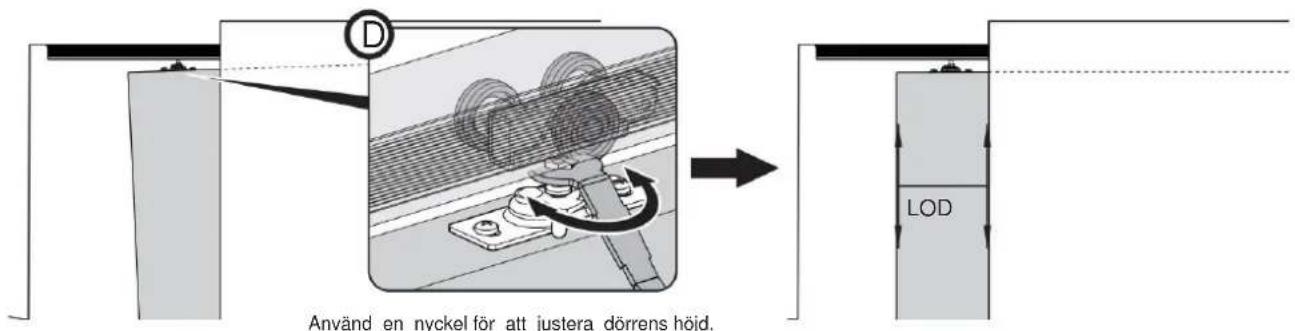

Hur justerar man dörrhöjden efter installation?

Använd en nyckel för att vrida på justeringsbulten som sitter på det övre fästet. Vrid medurs för att höja dörren, moturs för att sänka. Kontrollera lodlinjen med ett vattenpass efter varje justering.

Vilka verktyg behövs för installation?

Nödvändiga verktyg är: ett vattenpass, en penna, en nyckel (för justeringsbultarna), en borrmaskin med lämplig borr för väggen, en skruvmejsel och eventuellt en såg för att kapa skenan till rätt längd.

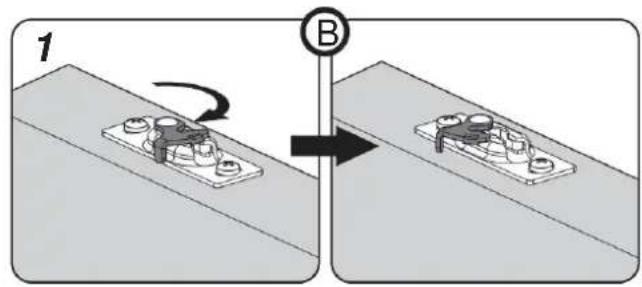

Hur fäster man dörrplattorna?

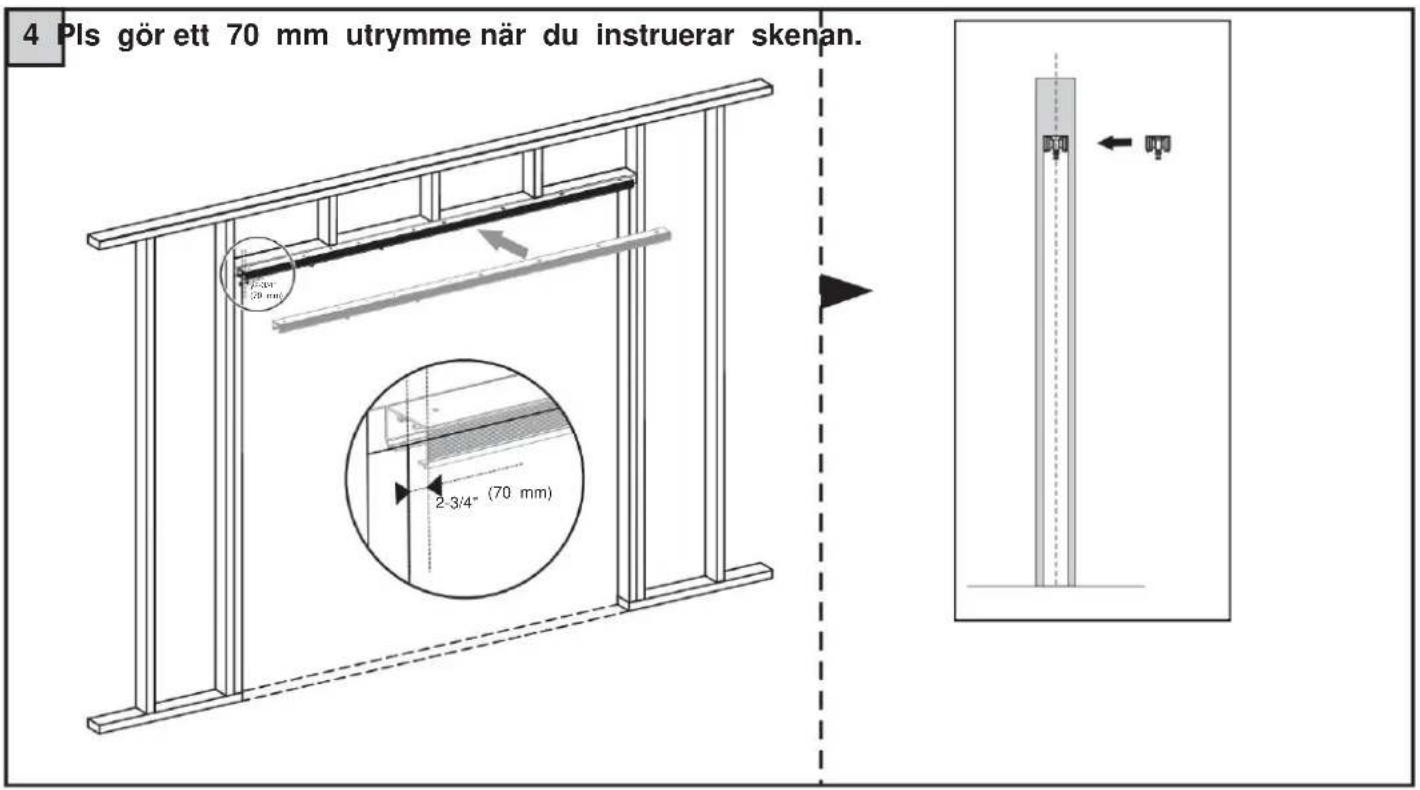

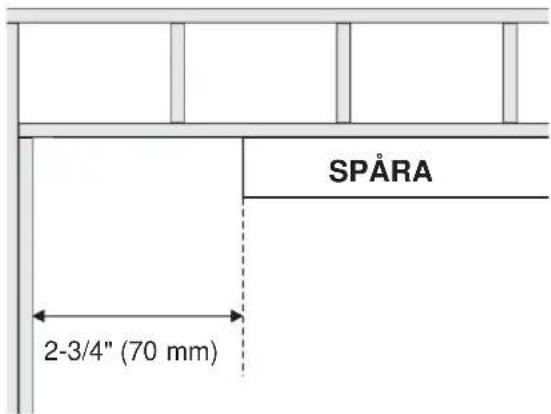

Fäst dörrplattorna på ovansidan av dörren på 70 mm från varje kant, med låsflikarna på samma sida. Använd medföljande skruvar. För sedan in dörren under fästets justeringsbult och tryck tills bulten snäpper fast i plattan. Klicka på fliken för att låsa.

Hur installerar man stötdämparen?

Fäst stötdämparen på dörrens bakkant på 1000 mm från nedre kanten. Använd medföljande skruvar. Stötdämparen förhindrar att dörren slår i stolpen i ändläget.

Hur underhåller man skjutdörren?

Undvik långvarig exponering för solen för att förhindra åldring av materialen. Rengör regelbundet skenan och rullarna med en torr trasa. Smörj lagren med silikonspray vid behov.

Vad gör man om dörren inte glider ordentligt?

Kontrollera först dörrens och skenans lodlinje. Om dörren är sned, justera fästernas höjd. Rengör skenan och rullarna. Om problemet kvarstår, kontakta Vevors tekniska support via www.vevor.com/support.

Kan jag använda satsen för en tung dörr?

Satsen klarar dörrar upp till cirka 50 kg (uppskattning). Kontrollera att dörrtjockleken är mellan 25 mm och 45 mm. För tyngre dörrar rekommenderas en förstärkt sats.

Hur kontaktar jag Vevors kundtjänst?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis. Du kan också kontakta importörerna som anges i manualen beroende på ditt land.

BRUKSANVISNING YMXT-XC39-5 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Set med skjutdörrar

Modell: YMXT-XC39-5

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskräftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattning av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nodvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns om att noggrant kontrollera nar du gör en beställning hos oss om du verkligen sparar halften i jäm forelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set med skjutdörrar

Modell: YMXT-XC39-5

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknik support och e-garanticertifikat www.vevor.com/ support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR resolverar sig for en tydlig tolkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig igen om det finns nagon teknik aller mjukvaruupddateringar pa var produit.

INSTRUKTIONER

Tack sa mycket for att du valde detta skjutdorrsset.

• Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå)basta möjiga resultat.

Produkterna i denna katalog kan ha en annan farg an den faktiska varan.

SPARA DESSA INSTRUKTIONER

WARNING:

Se till att hälsa och sakerhet, lokala myndigheter och allmäna verkestadsföreskrifter följsnect

Häll verktygen i gott och rent skick För bösta och säkraste prestanda.

Bär lämpiga kläder für att undvika att det fastnar. Bär inte Lossa smycken och bind tillbaka langt hr.

Redogor for alla verktyg och delar som anvands.

• Om du arbetar utanfor fordonet, se till att arbetsplatsen ar saker och stabil.

• Använd inte dessa verktyg om du är trött eller påverkad av alkohol, droger ihrer berusande mediciner.

• VARNING FÜR PERSONLIG SÄKERHET!

Bär alltid personlig skyddsutrustning.

*PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen. Ögonskyddsutrustning bör overensstämma med CSA Z94.3-07 eller ANSI Z87.1 standarder baserat på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller for att minska effekterna av verktygsvibrationer.

Montering och användning

FÖRINSTALLATION

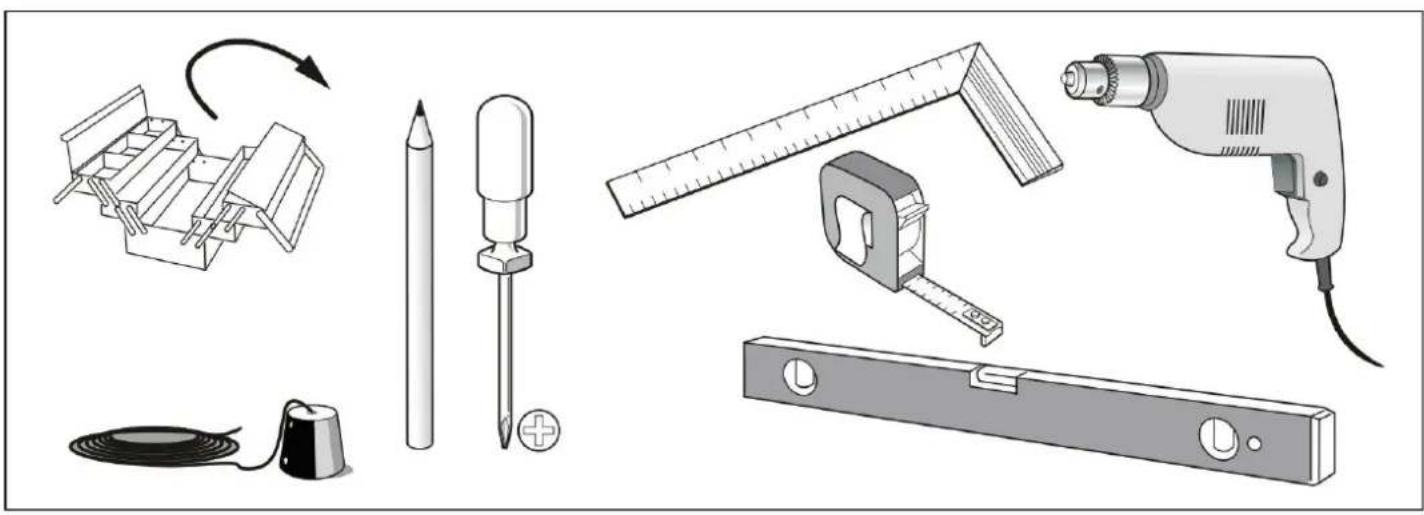

VERKTYG KRÄVS

HARDVARA INGÄR

ST4,2x32 (x8) (x1)	(x1) (x1)	ST5,5x32(x4)	ST4,2x13 (x2)(x2)
(x1) ST4,2x31,7 (x1)	(x1)

Installation

1

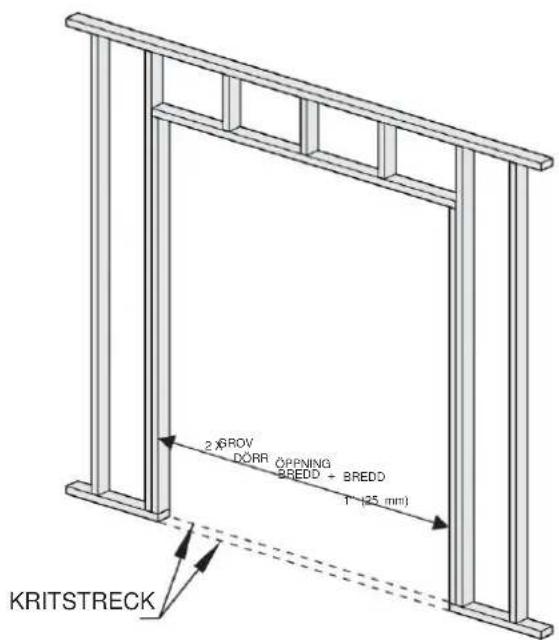

KONSTRUERA GROV ÖPPNING 1. Samlingsrödet

maste vara KVADRAT och LUMB med ror och NIVA.

1. Bredden ar 2X Dörrbredden plus 1" (25 mm).
2. Montera dörrdjup: För 1"(25mm) till 1-3/4"(45mm) paneler.

2

Knapp en kritstreck på golvet även med sidoposter.

Mät upp frän fardigt golv Dörrhöjd +3/4" aller fran undergol vill Dörrhöjd +1-1/2".

3

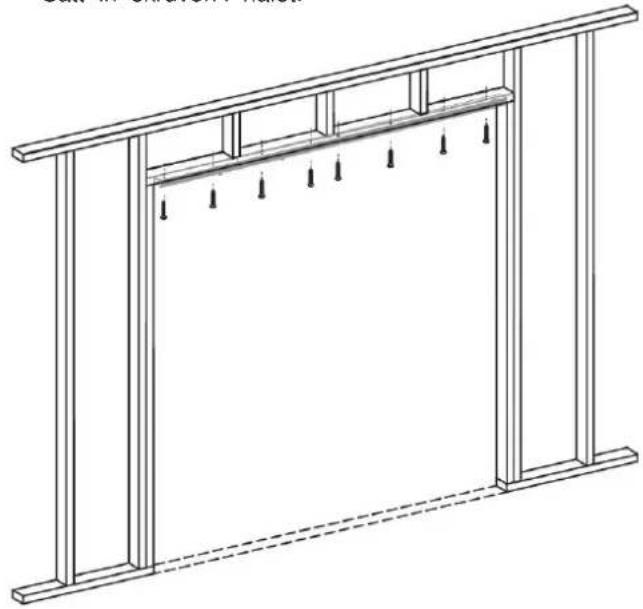

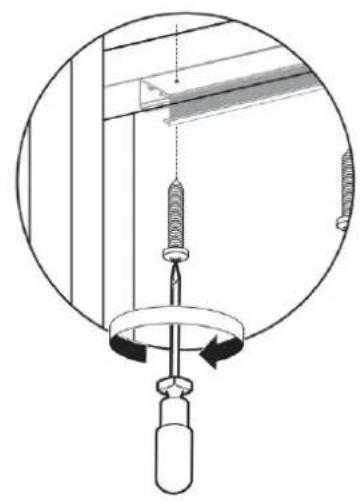

Satt in skruven i halet.

6

7

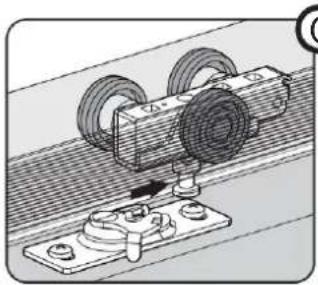

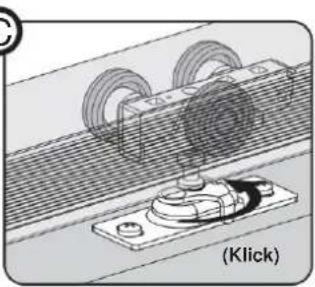

CD/montera dörren genom att placera dörrplattan under justerbulten pa hangaren.
Lyft dörren och tryck in bulten i dörrplattan, klicka sedan fliken pa plats.
Upprep a med annan hangare/dörrplatta.

9

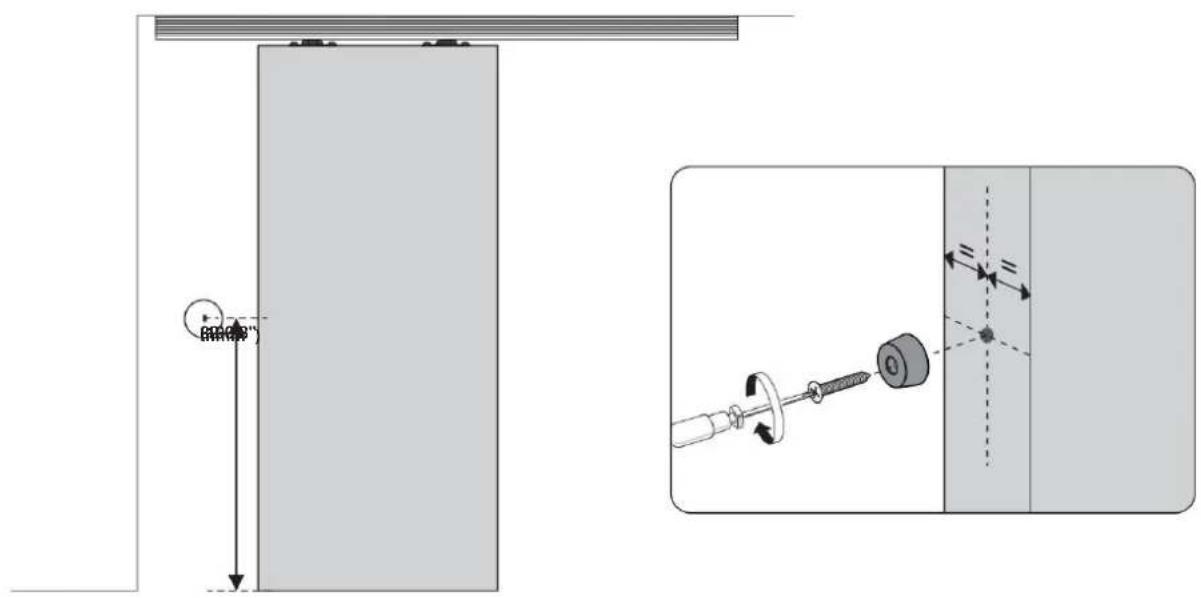

Fäst stöftängaren pa bakkanten av dörren 39-3/8" (1000 mm) frän nederkanten.

10

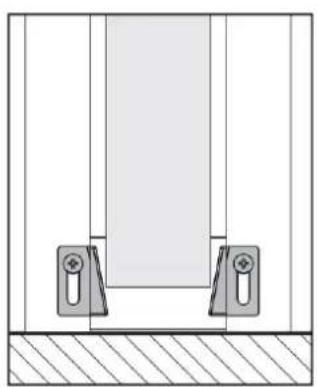

Fast guider pa fardiga delade karmar vid dorrens.
botten sa att dorren halls i mitten av oppingen.

11

Installera fardiga karmar, delat samlingsrör och hõje enligt bilden.

Fast den delade samlingen på lasspakens sida med skruvar for

framtida borttagning aller justering av dorren. ANVAND INTE JAMBS MED DADO'S.

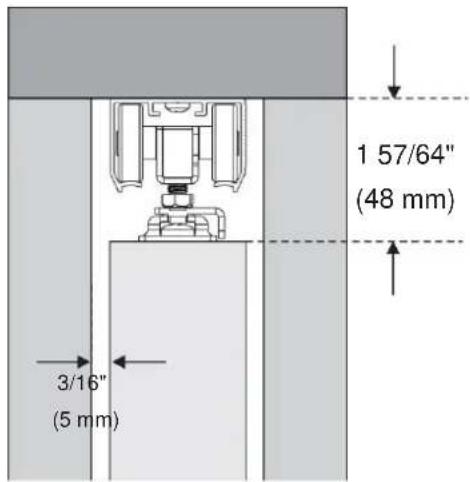

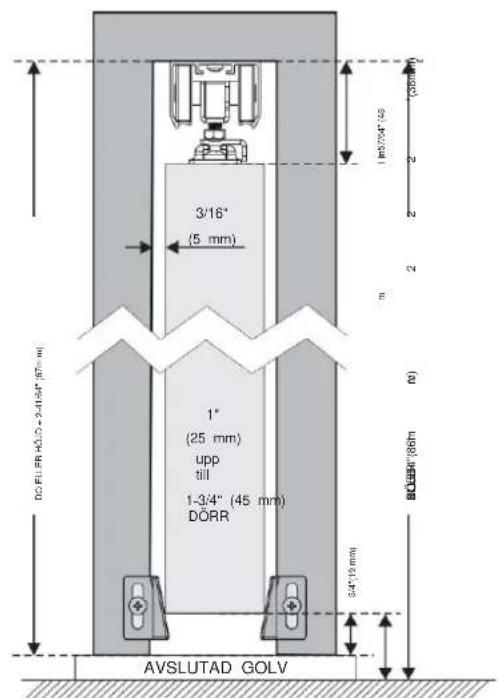

Obs: minst 3/16" (5 mm) spel mellan karmen och dörren.

JA

INGA

a

FAST FINISH SPLIT
STAL TILL STALROR/ODDROR MED JAMB

C

FINISH DEPLAT HUVUD

b

SKIMMAR OCH LOD FINISH STOPP MED DORR

d

AVSLUTATRIM

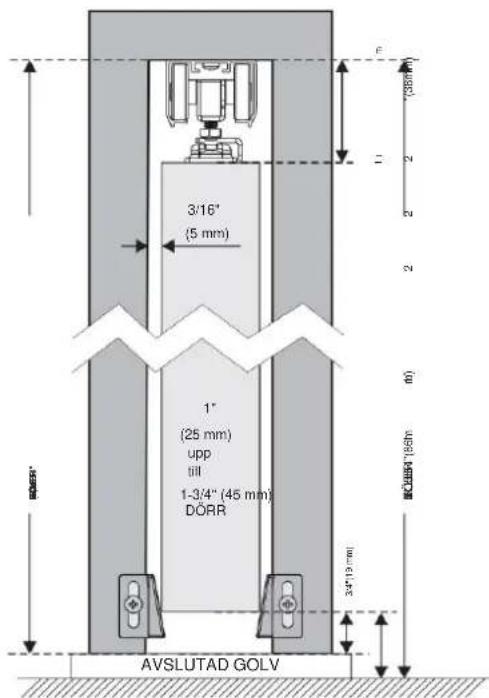

Mat upp fran fardigt golv Dorrhojd

+3/4" aller frän undergov till

Dorrhojd +1-1/2".

Underhäll

1. Undvik langvarig exponering for solen for att undvika aldrande.
