Producttype	Schuifdeurset
Merk	Vevor
Model	YMXT-XC39-5
Gebruik	Binnenschuifdeur voor kast of scheidingswand

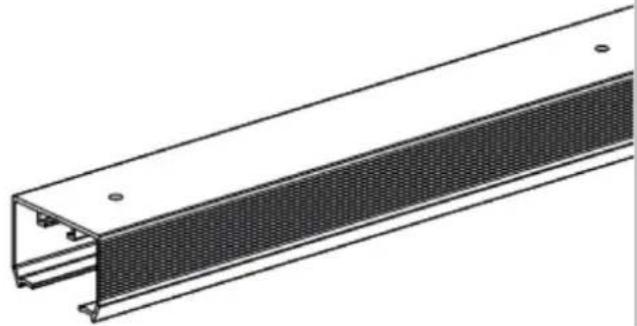

Railmateriaal	Stevig staal
Aanbevolen deurbreedte	2 keer de deurbreedte + 25 mm
Compatibele deurdikte	25 mm tot 45 mm (1" tot 1-3/4")
Deurhoogte	Te bepalen: van afgewerkte vloer + 19 mm of van ondervloer + 38 mm
Benodigde gereedschappen	Waterpas, potlood, sleutel, boormachine, schroeven, schroevendraaier
Inhoud van de set	Rail, steunen, deurplaten, bumpers, geleiders, montageschroeven
Maximaal draaggewicht	Tot 50 kg (schatting)
Onderhoud	Vermijd langdurige blootstelling aan zonlicht om veroudering te voorkomen
Veiligheid	Draag veiligheidsbril en beschermende handschoenen tijdens installatie
Garantie	Technische ondersteuning via www.vevor.com/support
Fabrikant	Shanghaiuxinmuyeyouxiangongsi, Shanghai, China
Importeur VS	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Importeur Australië	SIHAO PTY LTD, NSW 2122
Importeur EU	E-CrossStu GmbH, 60329 Frankfurt am Main
Repareerbaarheid	Reserveonderdelen beschikbaar via Vevor technische ondersteuning
Reiniging	Reinigen met een zachte, droge doek. Vermijd schurende producten.

Veelgestelde vragen - YMXT-XC39-5 Vevor

Hoe installeer ik de rail van de Vevor schuifdeur?

Trek een lijn op de vloer recht onder de rail. Bevestig de rail aan de muur op de berekende hoogte (afgewerkte vloer + 19 mm of ondervloer + 38 mm). Gebruik een waterpas om de horizontaliteit te garanderen. Boor gaten bij de markeringen en plaats pluggen. Schroef de rail stevig vast.

Wat is de maximale deurbreedte die wordt ondersteund?

De handleiding geeft aan dat de breedte van de rail 2 keer de deurbreedte plus 25 mm moet zijn. Bijvoorbeeld, voor een deur van 80 cm is een rail van 185 cm nodig. De set kan worden aangepast aan verschillende breedtes, maar de rail moet op de juiste maat worden gesneden.

Hoe stel ik de hoogte van de deur in na installatie?

Gebruik een sleutel om de stelbout op de bovenste steun te draaien. Draai met de klok mee om de deur te verhogen, tegen de klok in om te verlagen. Controleer het loodrecht met een waterpas na elke aanpassing.

Welke gereedschappen zijn nodig voor installatie?

Benodigde gereedschappen zijn: een waterpas, een potlood, een sleutel (voor de stelbouten), een boormachine met geschikte boor voor de muur, een schroevendraaier en eventueel een zaag om de rail op de juiste lengte te zagen.

Hoe bevestig ik de deurplaten?

Bevestig de deurplaten aan de bovenkant van de deur op 70 mm van elke rand, met de vergrendelingslipjes aan dezelfde kant. Gebruik de meegeleverde schroeven. Plaats vervolgens de deur onder de stelbout van de steun en duw totdat de bout in de plaat vastklikt. Klik het lipje vast om te vergrendelen.

Hoe installeer ik de bumpers?

Bevestig de bumper aan de achterrand van de deur op 1000 mm van de onderrand. Gebruik de meegeleverde schroeven. De bumper voorkomt dat de deur tegen de stijl stoot aan het einde van de slag.

Hoe onderhoud ik de schuifdeur?

Vermijd langdurige blootstelling aan zonlicht om veroudering van materialen te voorkomen. Maak de rail en rollen regelmatig schoon met een droge doek. Smeer de lagers indien nodig met siliconenspray.

Wat moet ik doen als de deur niet goed schuift?

Controleer eerst het loodrecht van de deur en de rail. Als de deur scheef staat, stel dan de hoogte van de steunen af. Maak de rail en rollen schoon. Als het probleem aanhoudt, neem dan contact op met de technische dienst van Vevor via www.vevor.com/support.

Kan ik deze set gebruiken voor een zware deur?

De set ondersteunt deuren tot ongeveer 50 kg (schatting). Controleer of de dikte van de deur tussen 25 mm en 45 mm ligt. Voor zwaardere deuren wordt een versterkte set aanbevolen.

Hoe neem ik contact op met de klantenservice van Vevor?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U kunt ook contact opnemen met de importeurs die in de handleiding voor uw land staan vermeld.

GEBRUIKSAANWIJZING YMXT-XC39-5 Vevor

Wij streven er voortdurend maar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdukkingen die wij gebruiken, geen alleen een schatting wee van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groe topmerken en betekent Niet moodzakelijkkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken wonneer u een bestelling bij onsplaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schuifdeurset

Model:YMXT-XC39-5

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijkke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heb ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons productঃn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

• Lees alle instructies voordat u het gebruikt. De informatatie za u帮助企业 om de best mogelijkke resultaten te behalen.

De producten in deze catalogus können qua kleur afwijken van het daadwerkelijk articlel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat bij het gebruik van gereedschap de voorschriften voor gezondheid en veiligheid, de lokale

Autoriteiten en de algemene werkplaatspraktijk den worden nageleefd.

• GEBRUK GEEN gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de Beste en yeiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse sieraden en bind lang haar vast.

Houd reckening met alle gebruike gereedschappen en onderdelen.

• Als u buiten het voertuig werkkt, zorg er dan voor dat de werkplek veilig en stabel is.

Gebruik deze hulpmiddelen nicht als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.

• WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEIDI!

Draag alkijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag algijd een impactveiligheidsbril die bescherming besteht aan de voor- en zijkant van de ogen. Oogbeschemingsapparatuur要去 voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat worden uitgevoerd.

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkdt of die de efecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

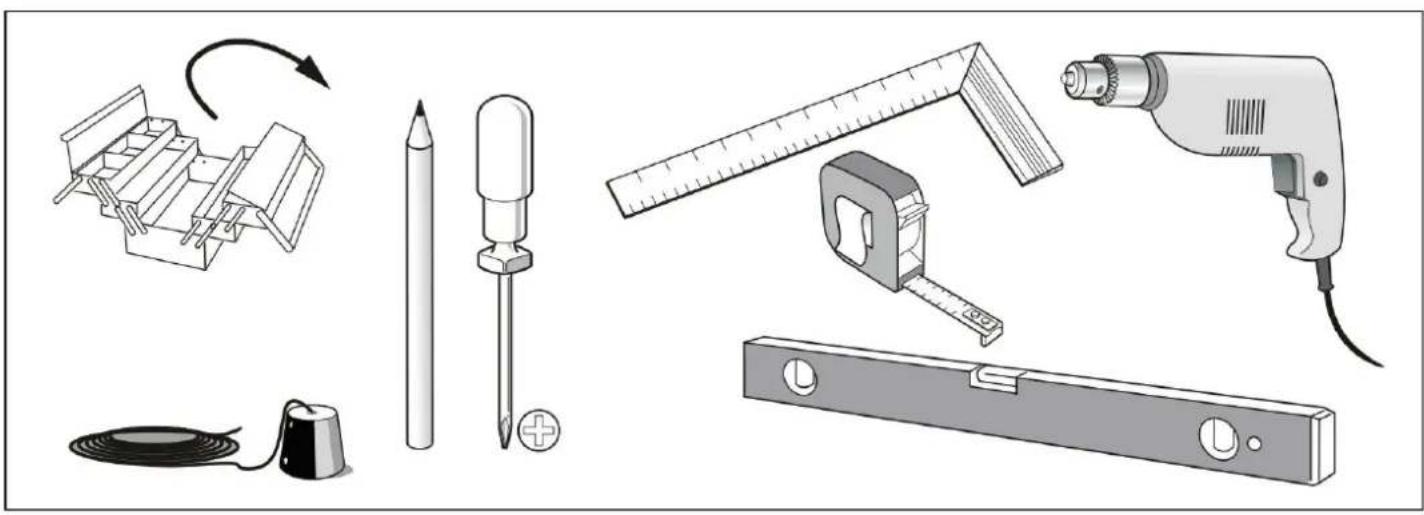

BENODIGDE GEREEDSCHAPPEN

INBEGREPEN HARDWARE

(x1)ST4.2x32 (x8)	(x1)(x1) ST5,5x32(x4)	(x2) ST4.2x13 (x2)
(x1) ST4.2x31.7 (x1)	(x1)

Installatie

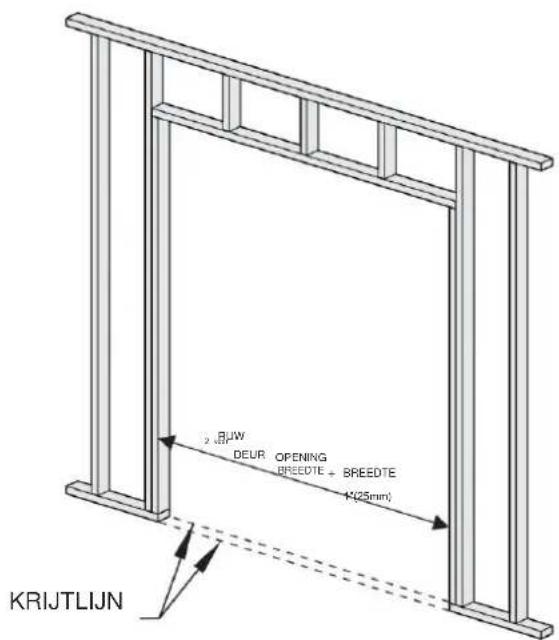

1 CONSTRUCTEER EEN RUWE OPENING 1. De

kop要去 VIERKANT zijn en loodrecht op de buis en WATERPAS.
2. De breedte is 2x de deurbreedte plus 1" (25 mm).
3. Pas de diepte van de deur aan: voor panelen van 25 mm (1") tot 45 mm (1-3/4").

2 Trek een krijtijnp op de vloer, gelijk met de zichsijlen.

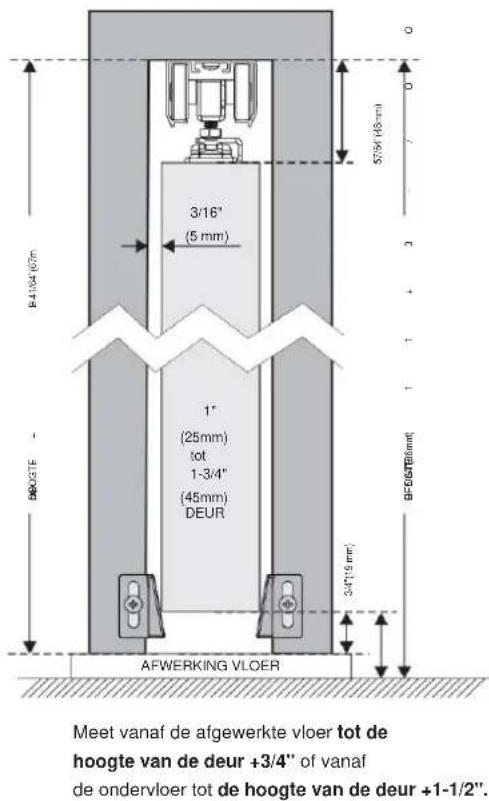

Meet vanaf de afgewerkte vloer tot de hoogte van de deur +3 / 4 of vanaf de

ondervloer tot de hoogte van de deur +1 - 1 / 2

3

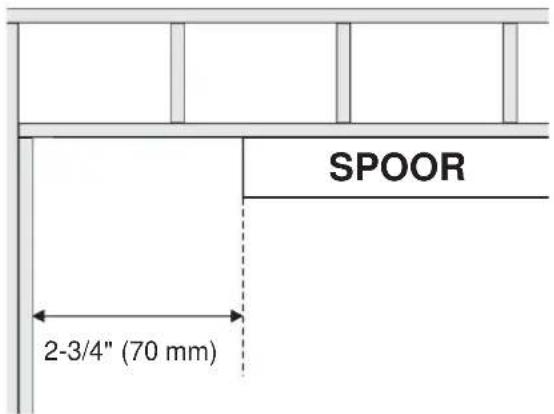

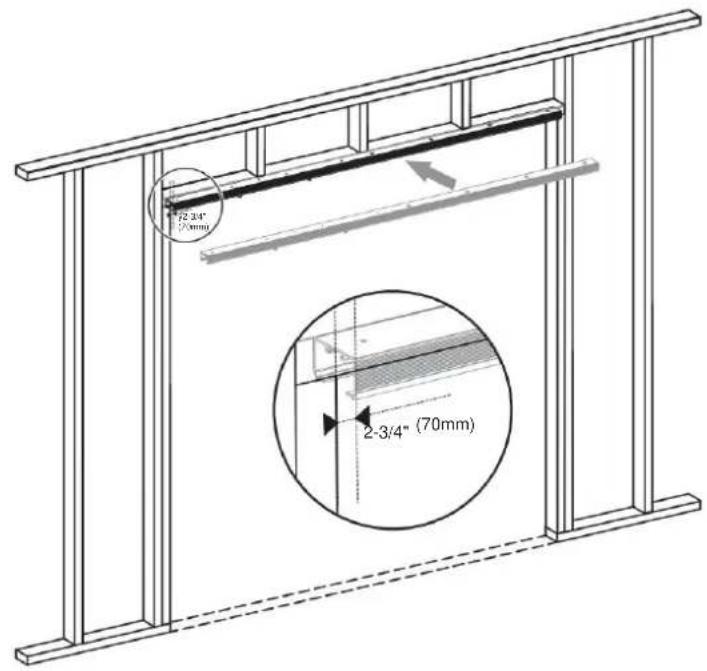

4 Houd rekening met een ruimte van 70 mm wanneer u de rail instruert.

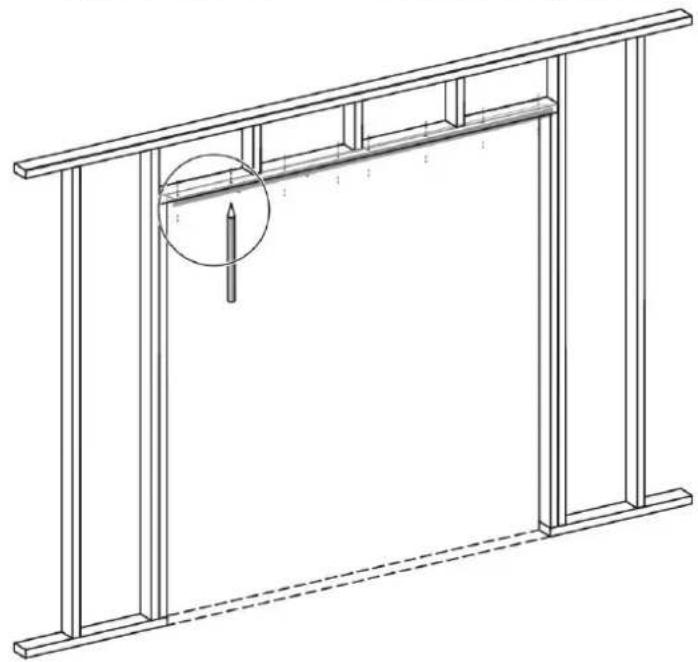

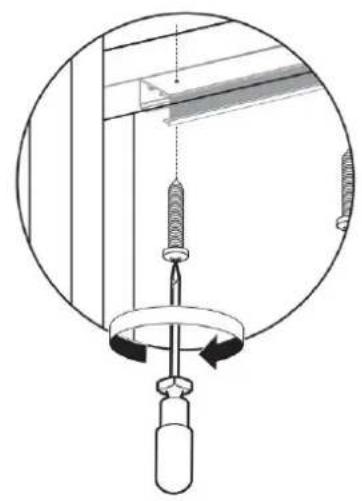

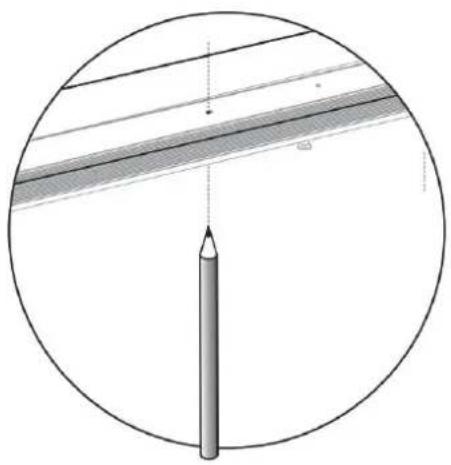

5 Markeer de gaten op de muur met een potlood.

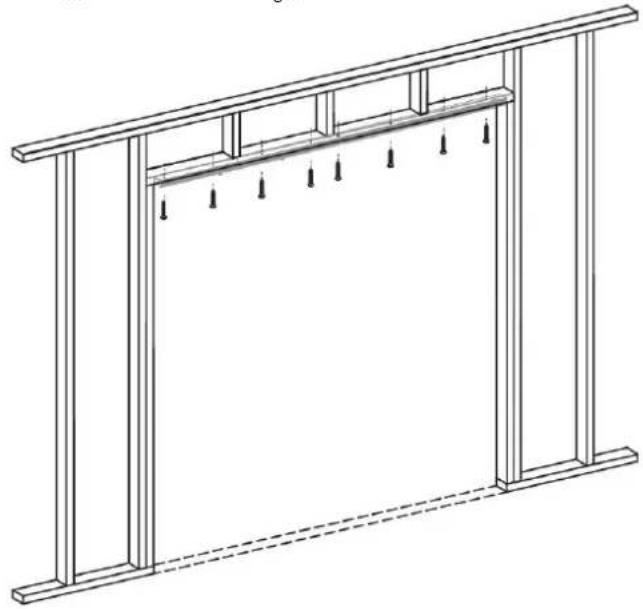

Plaats de schroef in het gat.

6

7

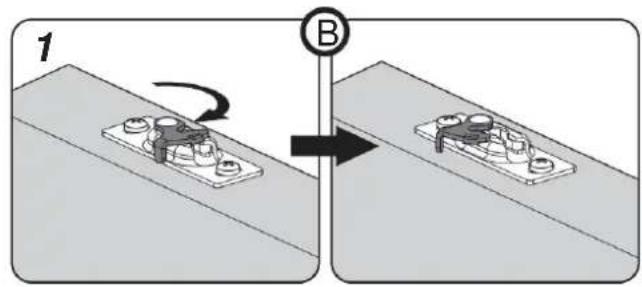

AB/Bevestig de deurplaten op de bovenkant van de deur, op 70 mm van elke rand, met de vergrendelingslipjes aan bezelfde kant.

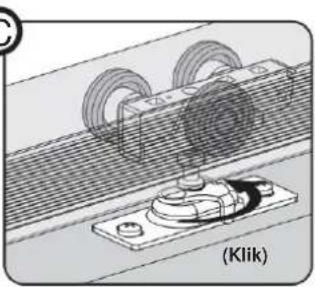

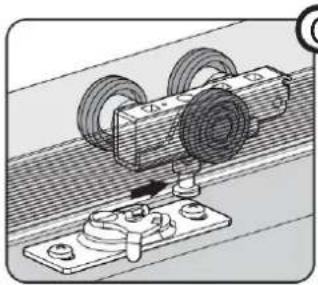

CD/Monteer de deur door de deurplaat onder de stelbout van de hanger te plaatsen. Till de deur op en duw de grendel in de deurplaat. Klik verrolgens het lipje op zich plaats. Herhaal dit met de andere hanger/deurplaat.

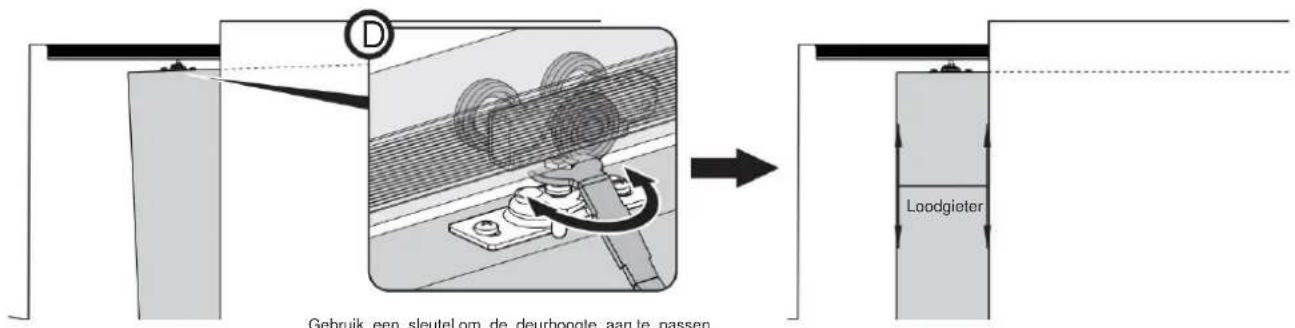

Gebruik een sleutel om de deurhoogle aan te passen.

9

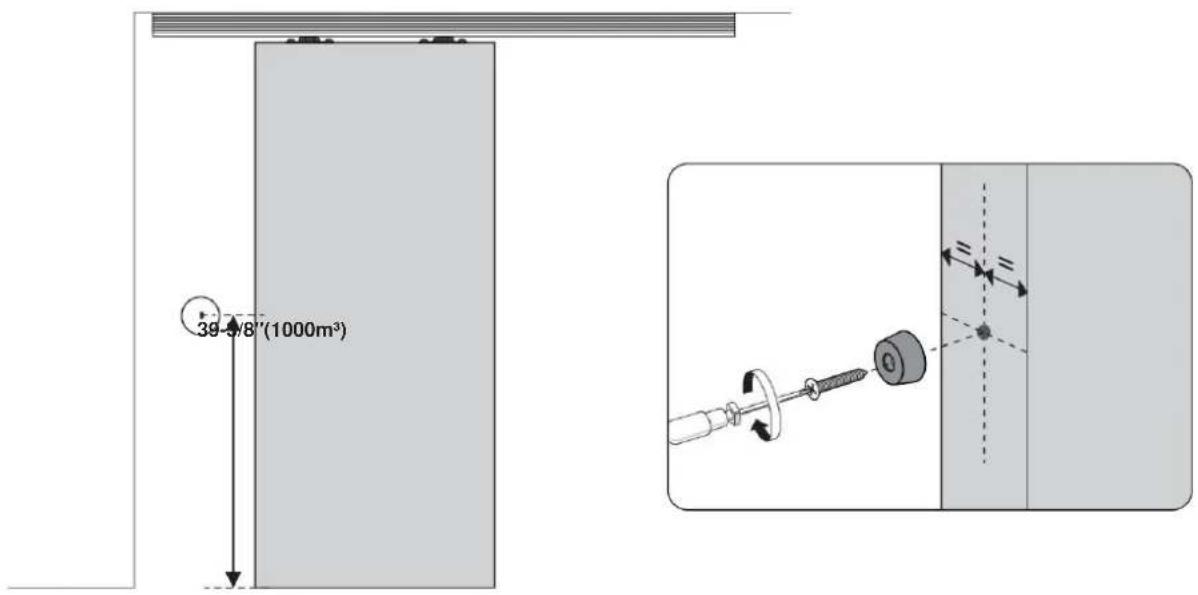

Bevestig de bumper aan de achterkant van de deur, op 1000 mm van de onderrand.

10

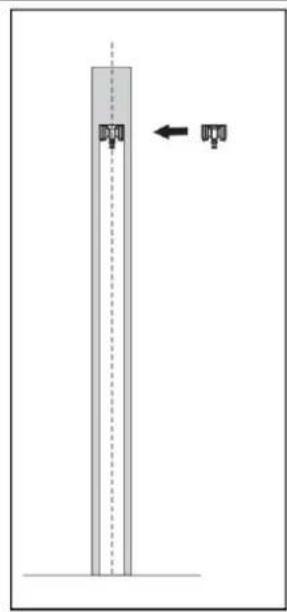

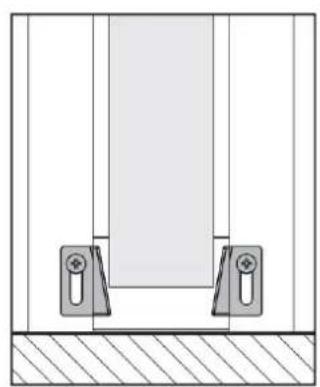

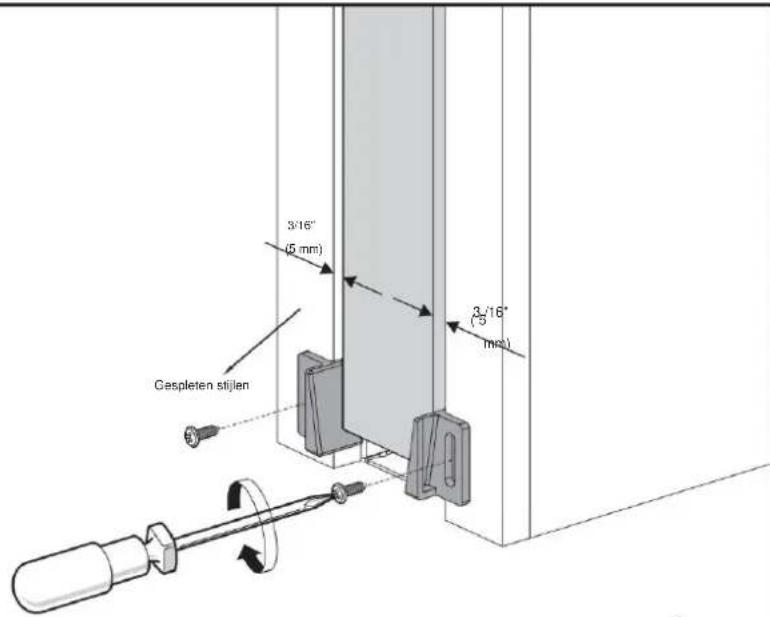

Bevestig de geleiders op de afgewerkte gespleten stijlen aan de onderkant van de deur, zodate de deur in het midden van de opening worden gehonden.

11

Installer de afgewerkte stijlen, de split header en de omkasting Zoals afgebeeld.

Bevestig de split header aan de slothendelzijde met schroeven voor toekomstige

verwijdering of aanpassing van de deur. GEBRUIK GEEN JAMBS MET DADO'S.

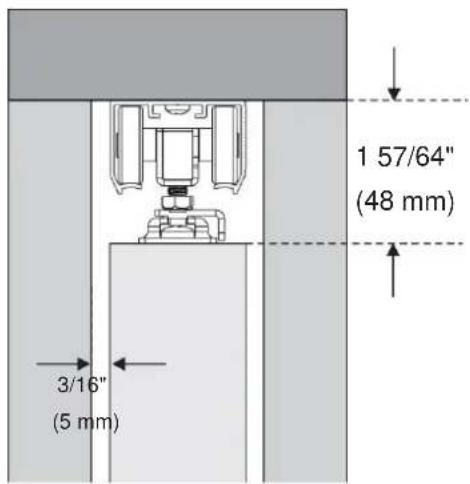

Let op: minimaal 5 mm spelimg tussen deurpost en deur.

JA

NEE

A

B

C

D

Onderhoud

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.
