Typ produktu	Zestaw do drzwi przesuwnych
Marka	Vevor
Model	YMXT-XC39-5
Zastosowanie	Wewnętrzne drzwi przesuwne do szafy lub ścianki działowej
Materiał szyny	Wytrzymała stal
Zalecana szerokość drzwi	2 razy szerokość drzwi + 25 mm
Kompatybilna grubość drzwi	25 mm do 45 mm (1" do 1-3/4")
Wysokość drzwi	Do ustalenia: od wykończonej podłogi + 19 mm lub od podłoża + 38 mm
Wymagane narzędzia	Poziomnica, ołówek, klucz, wiertarka, śruby, śrubokręt
Zawartość zestawu	Szyna, wsporniki, płytki drzwiowe, zderzaki, prowadnice, śruby montażowe
Maksymalna waga	Do 50 kg (szacunkowo)
Konserwacja	Unikać długotrwałego narażenia na słońce, aby zapobiec starzeniu się
Bezpieczeństwo	Nosić okulary ochronne i rękawice ochronne podczas montażu
Gwarancja	Pomoc techniczna przez www.vevor.com/support
Producent	Shanghaiuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer USA	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Importer Australia	SIHAO PTY LTD, NSW 2122
Importer UE	E-CrossStu GmbH, 60329 Frankfurt nad Menem
Możliwość naprawy	Cięści zamienne dostępne przez pomoc techniczną Vevor
Czyszczenie	Czyścić miękką, suchą szmatką. Unikać środków ściernych.

Często zadawane pytania - YMXT-XC39-5 Vevor

Jak zamontować szynę drzwi przesuwnych Vevor?

Narysuj linię na podłodze w pionie szyny. Przymocuj szynę do ściany na obliczonej wysokości (wykończona podłoga + 19 mm lub podłoże + 38 mm). Użyj poziomnicy, aby zapewnić poziomość. Wywierć otwory w zaznaczonych miejscach i włóż kołki. Przykręć szynę mocno.

Jaka jest maksymalna obsługiwana szerokość drzwi?

Instrukcja wskazuje, że szerokość szyny powinna wynosić 2 razy szerokość drzwi plus 25 mm. Na przykład dla drzwi o szerokości 80 cm potrzebna jest szyna o długości 185 cm. Zestaw można dostosować do różnych szerokości, ale szynę należy przyciąć do odpowiedniego wymiaru.

Jak wyregulować wysokość drzwi po montażu?

Użyj klucza, aby obrócić śrubę regulacyjną znajdującą się na górnym wsporniku. Obracaj zgodnie z ruchem wskazówek zegara, aby podnieść drzwi, przeciwnie do ruchu wskazówek zegara, aby je opuścić. Sprawdź pion za pomocą poziomnicy po każdej regulacji.

Jakie narzędzia są potrzebne do montażu?

Wymagane narzędzia to: poziomnica, ołówek, klucz (do śrub regulacyjnych), wiertarka z odpowiednim wiertłem do ściany, śrubokręt, a ewentualnie piła do przycięcia szyny na odpowiednią długość.

Jak zamocować płytki drzwiowe?

Przymocuj płytki drzwiowe na górze drzwi w odległości 70 mm od każdej krawędzi, z języczkami blokującymi po tej samej stronie. Użyj dołączonych śrub. Następnie wsuń drzwi pod śrubę regulacyjną wspornika i popychaj, aż śruba zatrzaśnie się w płytce. Kliknij języczek, aby zablokować.

Jak zamontować zderzaki?

Przymocuj zderzak do tylnej krawędzi drzwi w odległości 1000 mm od dolnej krawędzi. Użyj dołączonych śrub. Zderzak zapobiega uderzaniu drzwi o słupek na końcu biegu.

Jak konserwować drzwi przesuwne?

Unikaj długotrwałego narażenia na słońce, aby zapobiec starzeniu się materiałów. Regularnie czyść szynę i rolki suchą szmatką. W razie potrzeby nasmaruj łożyska sprayem silikonowym.

Co zrobić, jeśli drzwi nie przesuwają się prawidłowo?

Najpierw sprawdź pion drzwi i szyny. Jeśli drzwi są krzywo, wyreguluj wysokość wsporników. Wyczyść szynę i rolki. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support.

Czy mogę użyć tego zestawu do ciężkich drzwi?

Zestaw obsługuje drzwi o wadze do 50 kg (szacunkowo). Sprawdź, czy grubość drzwi wynosi od 25 mm do 45 mm. Do cięższych drzwi zalecany jest wzmocniony zestaw.

Jak skontaktować się z obsługą klienta Vevor?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Możesz również skontaktować się z importerami wymienionymi w instrukcji dla swojego kraju.

INSTRUKCJA OBSŁUGI YMXT-XC39-5 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Zestaw drzwi przesuwnych

Model: YMXT-XC39-5

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędzaj połowę", "Połowa ceny" lub inne podobne wyrażenia używane przy nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przy nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw drzwi przesuwnych

Model: YMXT-XC39-5

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji

To jest oryginalna instrukcja, przy użyciu są wyraźne przyczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

• Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

ZAPISZ TE INSTRUKCJE

OSTRZEŻENIE:

Należy przestrzegać przepisów BHP, lokalnych zasad oraz ogólnych zasad

warsztatowych podczas korzystania z narzędzi.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i najbezpieczniejszą pracę.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i zwiąż długie włosy.

Weź pod uwagę wszystkie użyte narzędzia i części.

• Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.
• Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków odurzających.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

Zawsze stosuj środki ochrony osobistej.

*Osobisty sprzęt ochronny

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.
2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów lub redukujące skutki wibracji narzędzia.

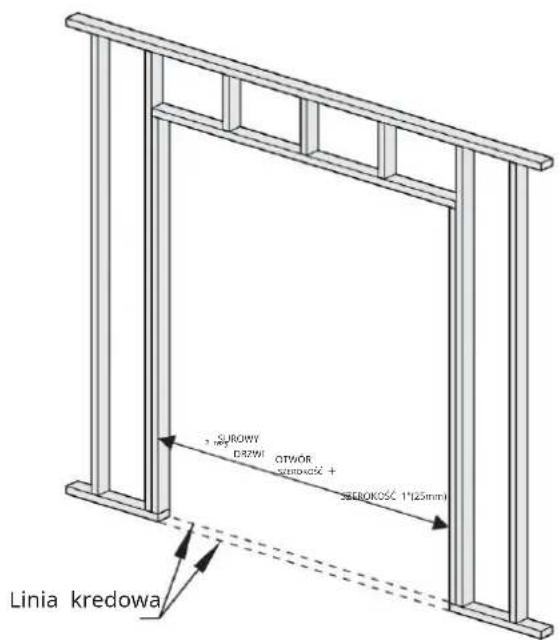

Narysuj linię kredową na podłodze, równo między ościeżnicami.

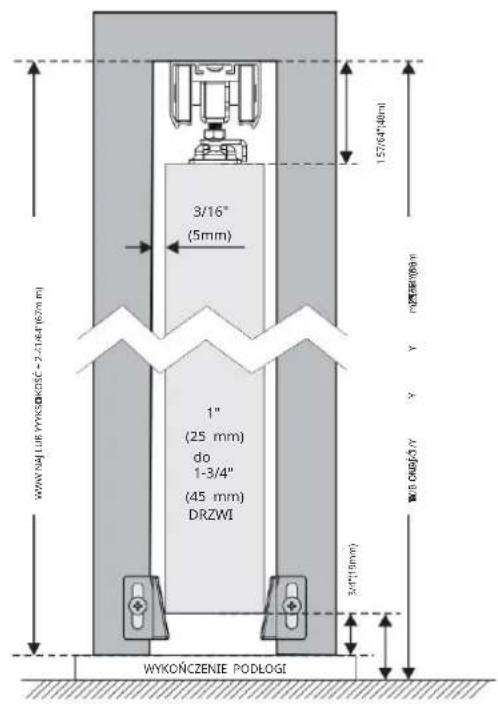

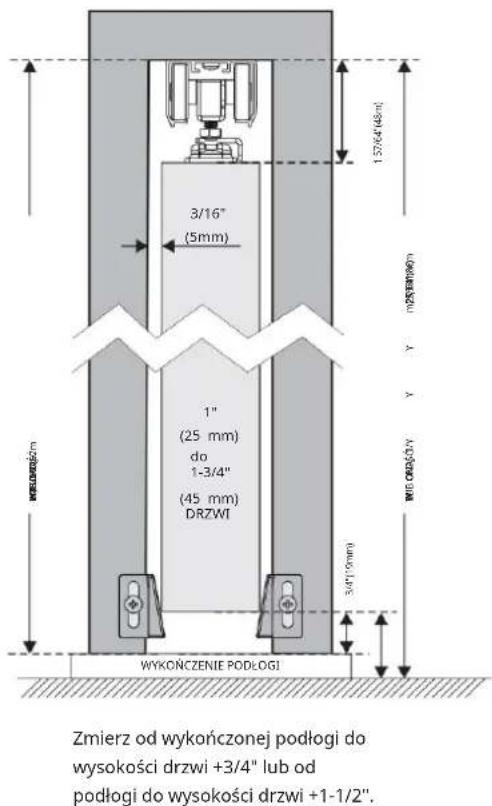

Zmierz od wykończonej podłogi do wysokości drzwi +3/4" lub od podłogi do wysokości drzwi +1-1/2".

3

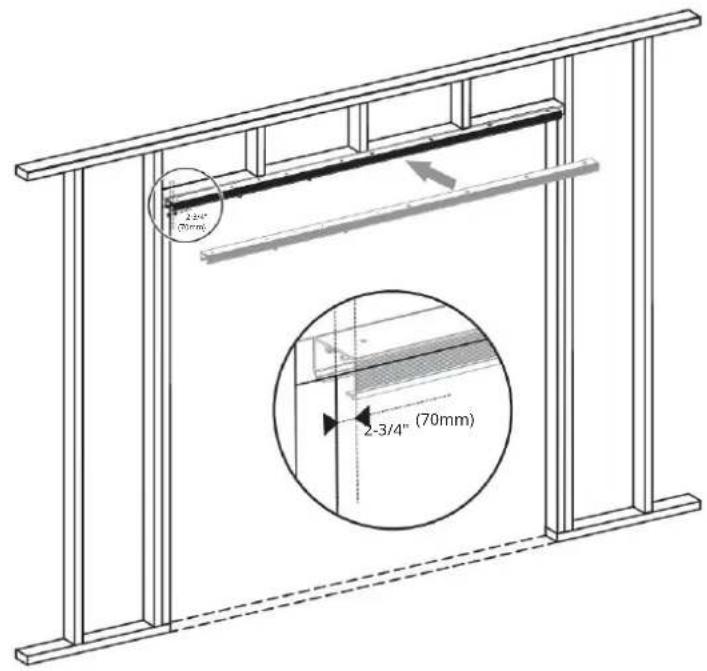

4 Pozostawić 70mm odstępu podczas montażu szyny.

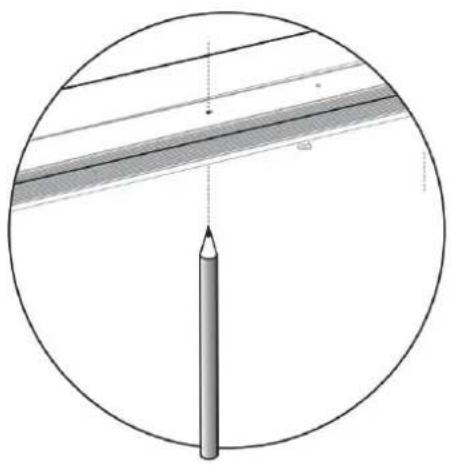

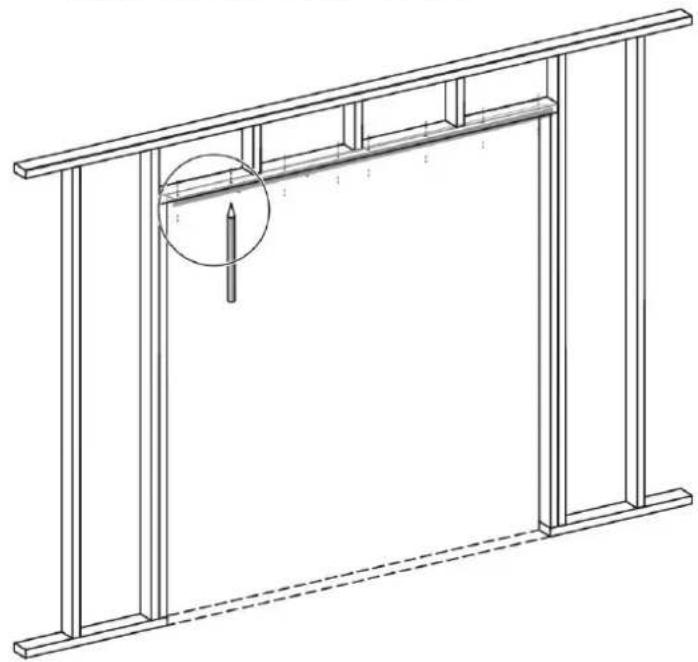

5 Zaznacz ołówkiem otwory na ścianie.

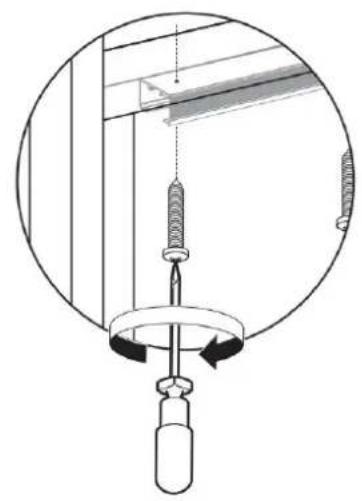

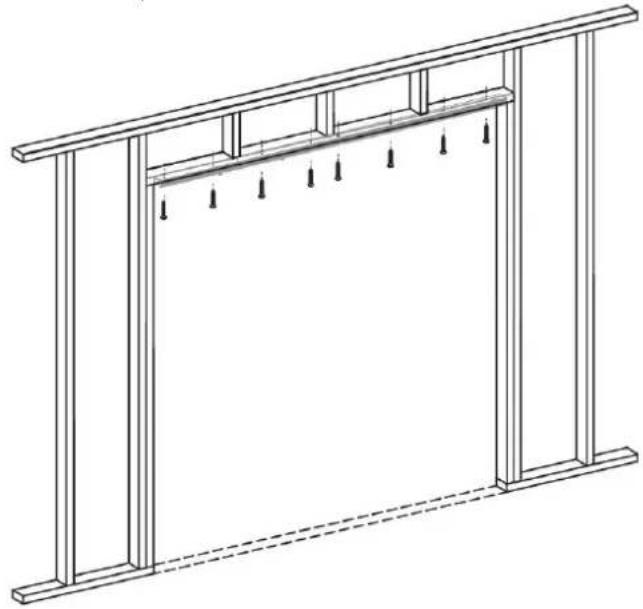

6 Włóż śrubę do otworu.

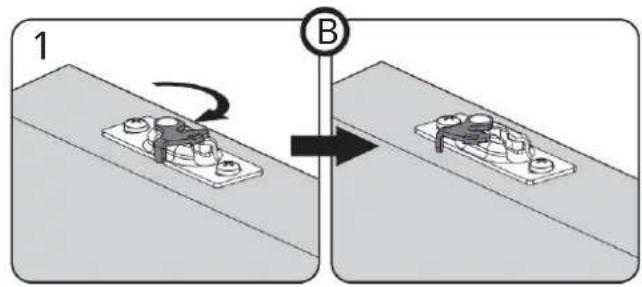

AB/Zamontuj płytę drzwiową na górze drzwi w odległości 2-3/4" (70 mm) od każdej krawędzi, za pomocą zaczepów blokujących po tej samej stronie.

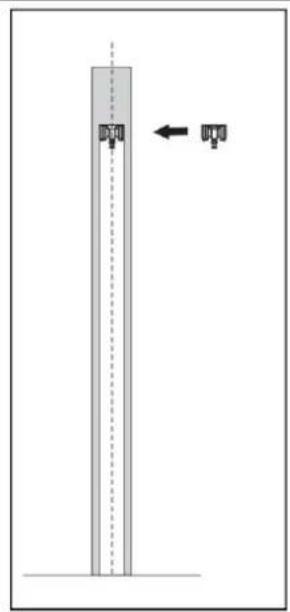

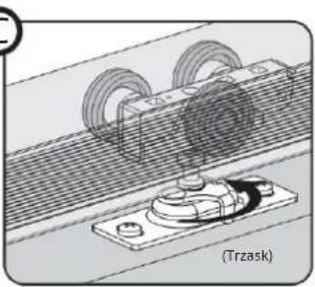

CD/Zamontuj drzwi, umieszczając płytkę drzwiową pod śrubą regulacyjną wieszaka.

Podnieś drzwi, wsuń rygiel w płytę drzwiową, a następnie zatrzaśnij zaczep na swoim miejscu.

Powtórz tę czynność z drugim wieszakiem/płytką drzwiową.

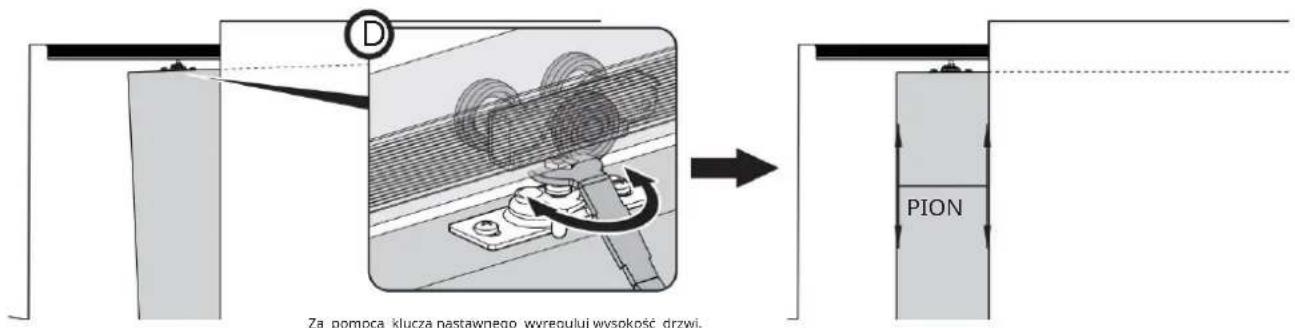

Za pomocą klucza nasadowego wyreguluj wysokość drzwi.

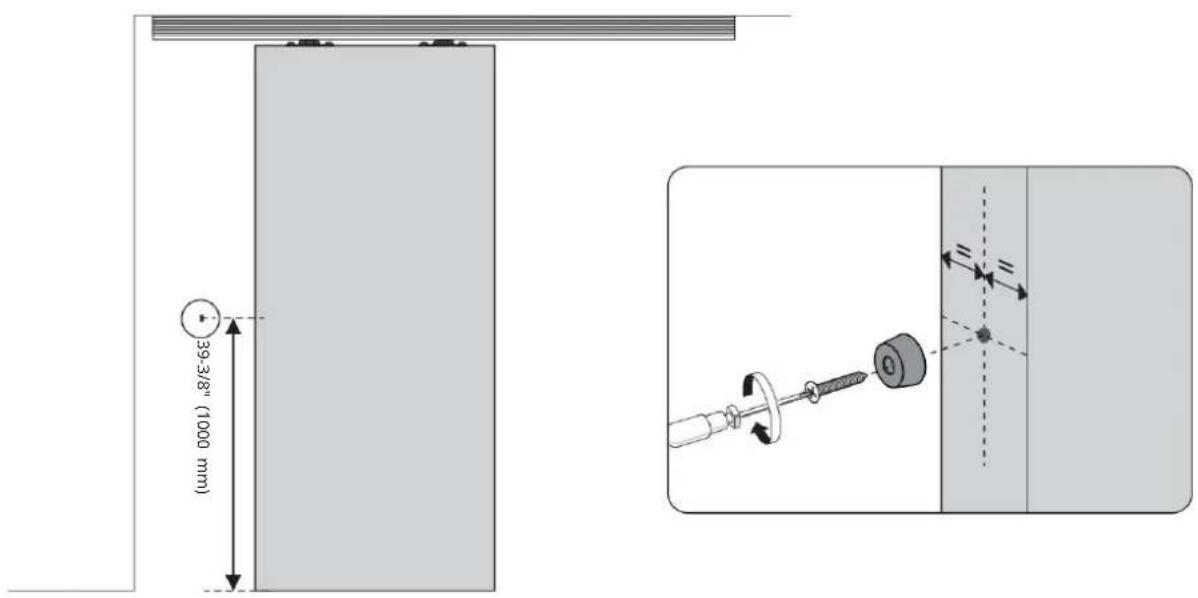

Zamocuj zderzak na tylnej krawędzi drzwi w odległości 39-3/8" (1000 mm) od dolnej krawędzi.

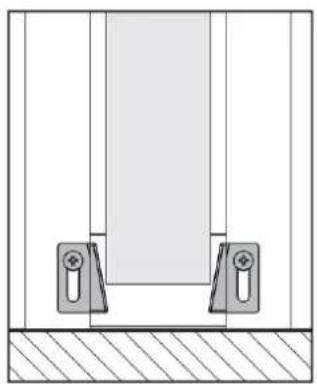

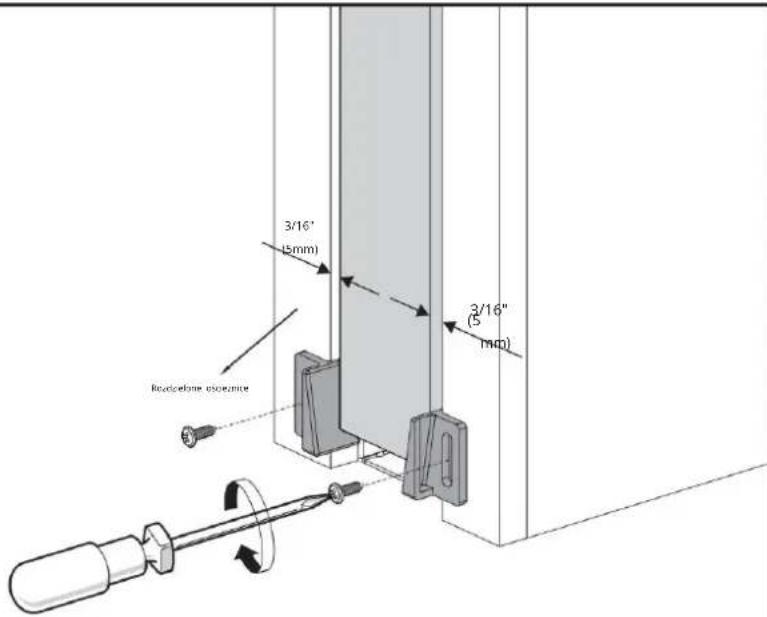

Zamocuj prowadnicę na gotowych ościeżnicach u dołu drzwi, tak aby drzwi były utrzymywane na środku otworu.

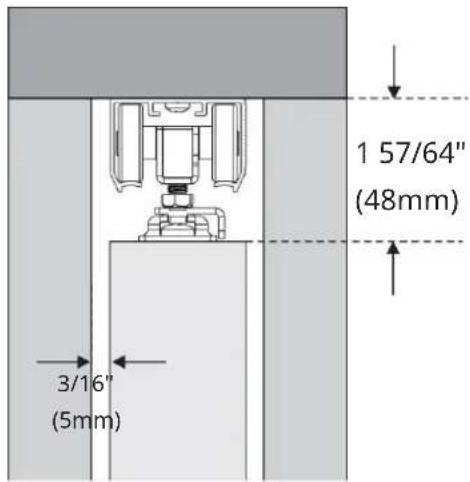

Zamontuj gotowe ościeżnice, listwy nadprożowe i obudowę, jak pokazano. Przymocuj rozdzielony nagłówek po stronie dźwigni zamka za pomocą śrub w celu przyszłego demontażu lub regulacji drzwi. NIE UŻYWAJ OŚCIEŻNIC Z DADO. Uwaga: minimalny odstęp 3/16" (5 mm) między ościeżnicą a drzwiami.

Konserwacja

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.

Producent: Shanghaiuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.
