YMXT-XC40-8B - Akcesorium do drzwi przesuwnych Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw do drzwi przesuwnych
Marka	Vevor
Model	YMXT-XC40-8B
Materiał szyny	Aluminium
Grubość drzwi kompatybilnych	35 mm i 45 mm
System zamykania	Ciche zamykanie (soft-close) z amortyzatorem
Rodzaj łożyska	Łożysko kulkowe
Liczba obsługiwanych drzwi	2 drzwi (podwójne drzwi przesuwne)

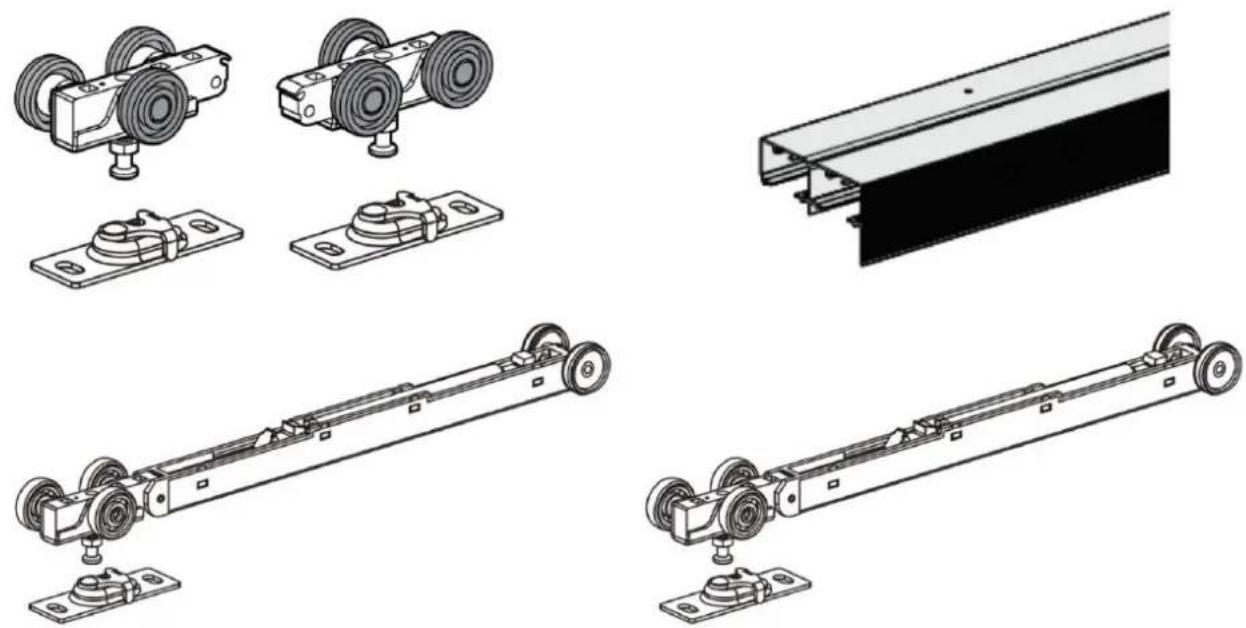

Zawartość zestawu	Szyny, wózki, prowadnice podłogowe, uchwyty, śruby, siłowniki cichego zamykania
Wymagane narzędzia do montażu	Klucz, wiertarka, śrubokręt
Szacowana maksymalna nośność	80 kg na drzwi (szacunkowo)
Długość szyny	Dostosowywana do otworu (cięcie na wymiar)
Wykończenie	Srebrny
Konserwacja	Czyszczenie suchą szmatką, unikać długotrwałego nasłonecznienia
Bezpieczeństwo	Podczas montażu nosić okulary ochronne i rękawice
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer UE	E-CrossStu GmbH, Frankfurt nad Menem, Niemcy
Importer Australia	SIHAO PTY LTD, Eastwood, NSW
Importer USA	Sanven Technology Ltd, Rancho Cucamonga, CA
Liczba stron instrukcji	96 stron

Często zadawane pytania - YMXT-XC40-8B Vevor

Jak zainstalować system cichego zamykania?

Umieść siłowniki przedni i tylny w szynie w podanych pozycjach (L-268 mm i L-348 mm). Następnie włóż wspornik cichego zamykania najpierw z kółkami luźnymi. Załącz amortyzator, popychając jego spust w pozycję załączoną z obu stron.

Jaka grubość drzwi pasuje do tego zestawu?

Zestaw jest przeznaczony do drzwi drewnianych o grubości 35 mm lub 45 mm. Dla 35 mm prowadnica podłogowa powinna być przesunięta o 80 mm w lewo.

Jak wyregulować wysokość drzwi po montażu?

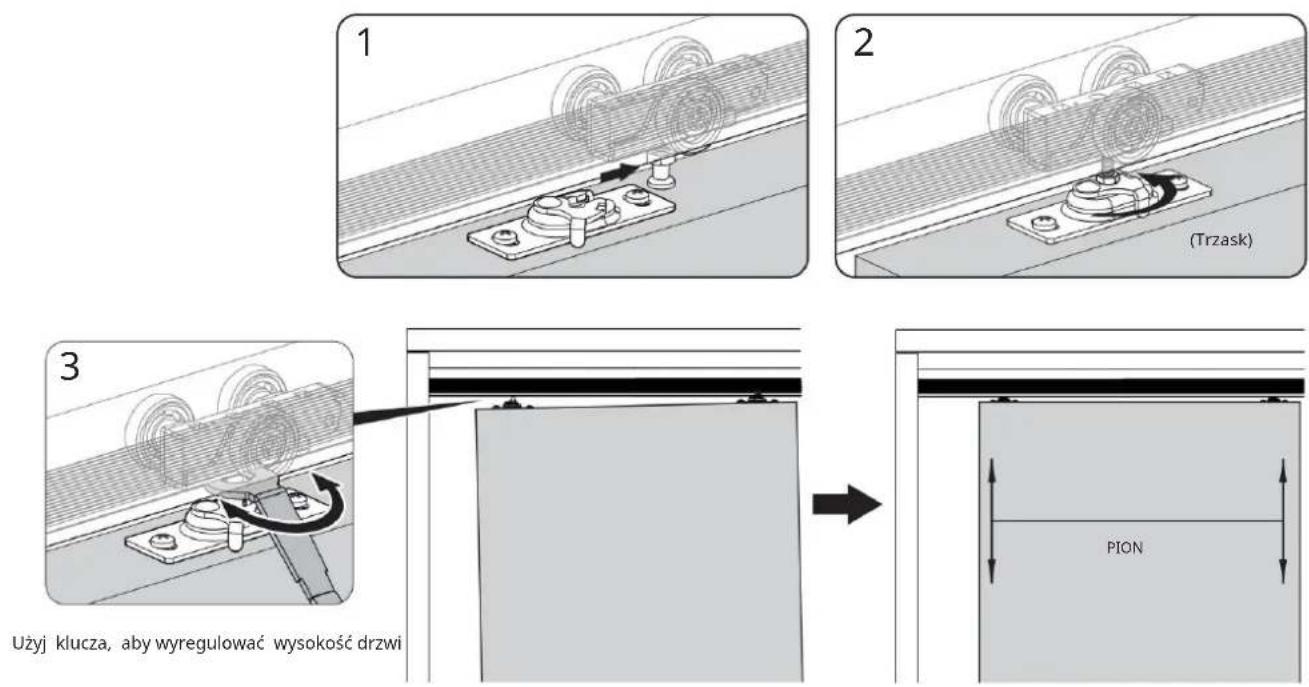

Użyj klucza do regulacji wysokości drzwi na osi obrotu wspornika. Obróć w odpowiednim kierunku, aby podnieść lub opuścić drzwi.

Co zrobić, jeśli ciche zamykanie nie działa?

Sprawdź, czy amortyzator jest prawidłowo załączony: spust musi być w pozycji "załączonej" z obu stron. Jeśli nie, zdejmij drzwi i zamontuj system ponownie. Nieprawidłowo zamontowany amortyzator może ulec uszkodzeniu.

Jak przyciąć szynę do odpowiedniej długości?

Zmierz otwór drzwiowy. Dla dwojga drzwi długość szyny = 2 x szerokość drzwi - 1 cal (25,4 mm). Przytnij szynę do żądanej długości za pomocą odpowiedniej piły.

Jak zamontować prowadnicę podłogową dla drzwi o grubości 35 mm?

Przesuń TYLKO tylny siłownik/spust o 80 mm w lewo. Przedni siłownik nie zmienia pozycji. Następnie przymocuj prowadnicę podłogową za pomocą dołączonych śrub.

Czy można użyć tego zestawu do jednych drzwi?

Zestaw jest przeznaczony do dwojga drzwi przesuwnych. Dla jednych drzwi należałoby dostosować szynę i komponenty, ale nie jest to przewidziane przez producenta. Lepiej wybrać dedykowany zestaw.

Jakie narzędzia są potrzebne do montażu?

Wymagane narzędzia: klucz, wiertarka, śrubokręt, ewentualnie piła do przycięcia szyny. Zaleca się noszenie okularów ochronnych i rękawic.

Czy zestaw jest kompatybilny z drzwiami szklanymi lub metalowymi?

Nie, zestaw jest przeznaczony specjalnie do drzwi drewnianych o grubości 35-45 mm. Użycie z innymi materiałami nie jest gwarantowane.

Gdzie znaleźć certyfikat gwarancyjny?

Elektroniczny certyfikat gwarancyjny jest dostępny na stronie www.vevor.com/support. Odwiedź tę stronę w celu zgłoszenia reklamacji lub pomocy technicznej.

INSTRUKCJA OBSŁUGI YMXT-XC40-8B Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Zestaw drzwi przesuwnych

Model:YMXT-XC40-8B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw drzwi przesuwnych

Model:YMXT-XC40-8B

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

ZAPISZ TE INSTRUKCJE

OSTRZEŻENIE:

Podczas korzystania z narzędzi należy przestrzegać przepisów BHP, przepisów lokalnych władz oraz

ogólnych zasad pracy w warsztacie.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i

* najbezpieczniejszą pracę.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i związanuj długie włosy. *

Weź pod uwagę wszystkie użyte narzędzia i części.

* Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.

*

Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkohol, narkotyki lub leki odurzające.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

Zawsze stosuj środki ochrony osobistej.

*Osobisty sprzęt ochronny

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.

2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów lub redukujące skutki wibracji narzędzia.

Montaż i użytkowanie

PRZED INSTALACJA

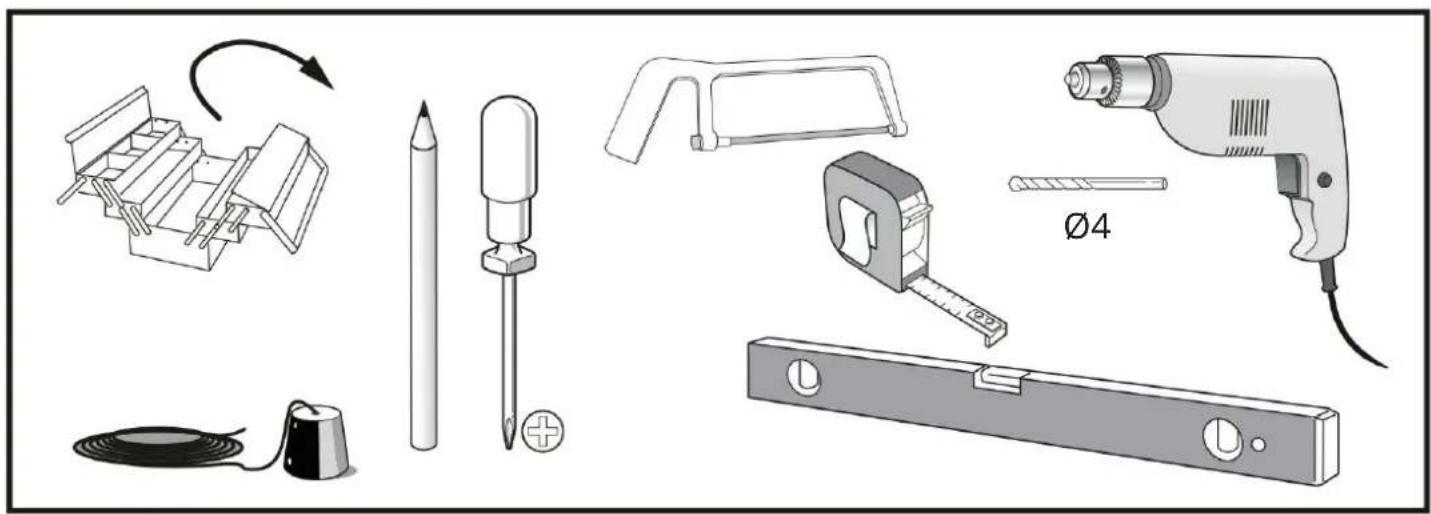

WYMAGANE NARZĘDZIA

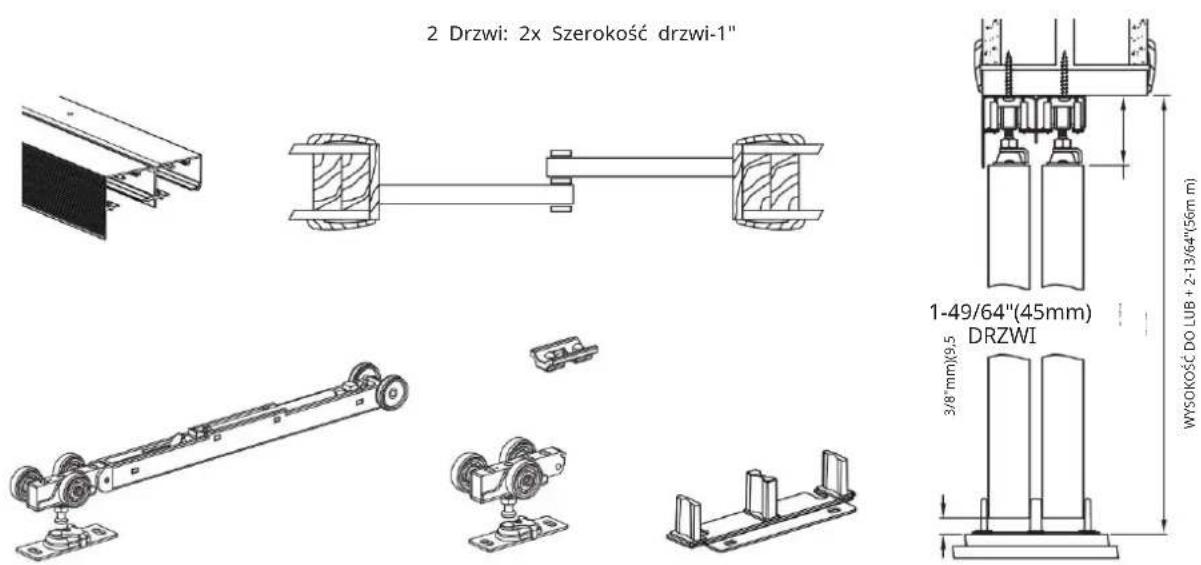

OSPRZĘT DO DRZWI PRZESUWNYCH Pasuje do drzwi drewnianych o grubości 35 i 45 mm

PRZYGOTUJ OTWOR DOKŁADNIE: UPEWNIJ SIĘ, ŻE NAROŻNIKI SĄ KWADRATOWE, NADPROŻE JEST POZIOME, A OŚCIEŻNICE SĄ PROSTE.

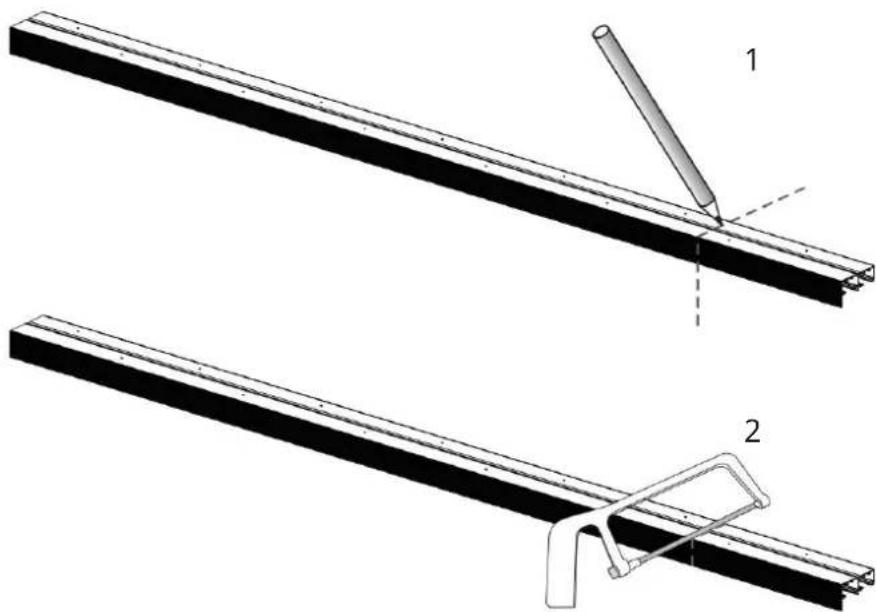

1 Instrukcje cięcia: Długość toru można przyciąć według rzeczywistych potrzeb.

2

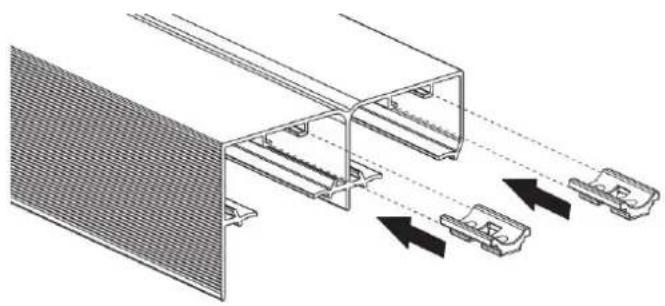

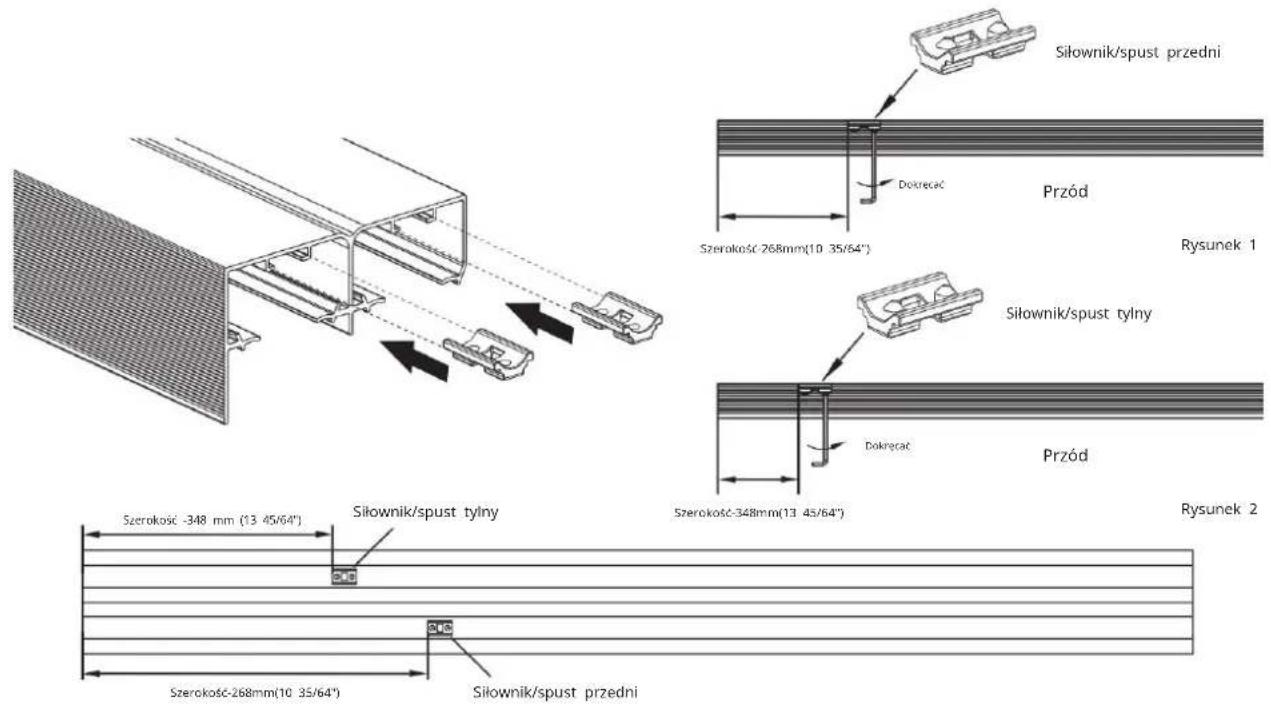

Umieść pierwszy element uruchamiający/spust cichego zamykania w wyznaczonym miejscu szyny, korzystając z rysunków 1 i 2. Uwaga: W = szerokość drzwi

3

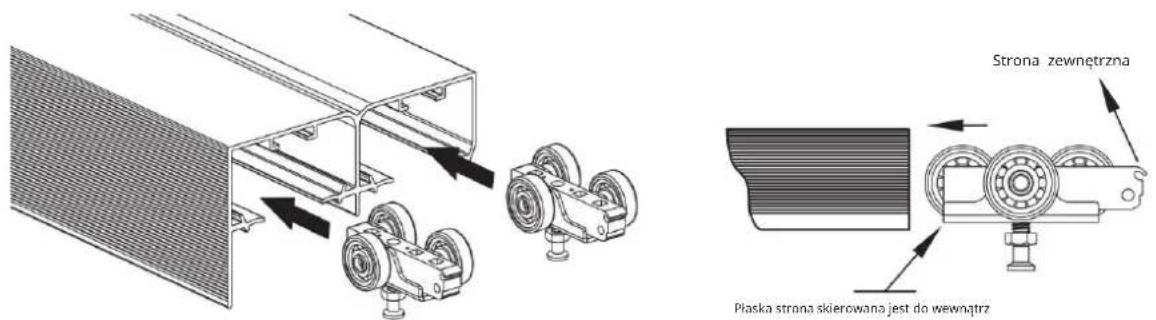

Włóż zespół koła wieszaka z łożyskiem kulkowym do szyny

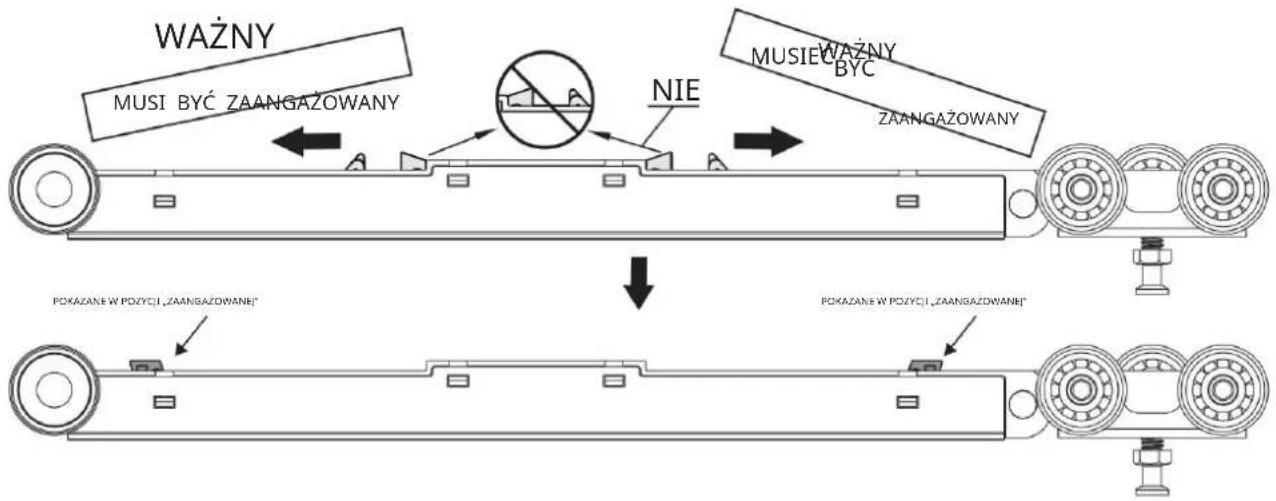

Włącz tłumik łagodnego zamykania, naciskając spust tłumika w kierunku pozycji „włączony” po obu stronach.

4
Ten krok jest bardzo ważny. AMORTYZATOR MUSI BYĆ WŁĄCZONY, w przeciwnym razie funkcją cichego zamykania nie będzie działać. Amortyzator cichego zamykania może zostać USZKODZONY, jeśli zostanie zainstalowany nieprawidłowo. Drzwi będą musiały zostać zdemontowane, a instalacja cichego zamykania będzie musiała zostać rozpoczęta od nowa.

5

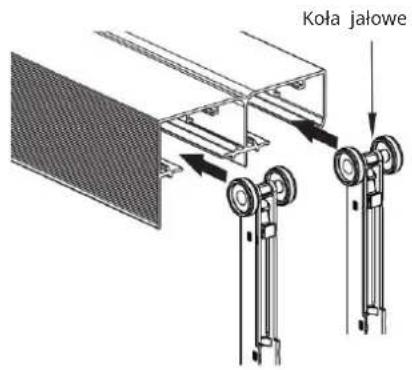

Włóż wieszak z systemem cichego zamykania do szyny. (Najpierw koła biegu jałowego)

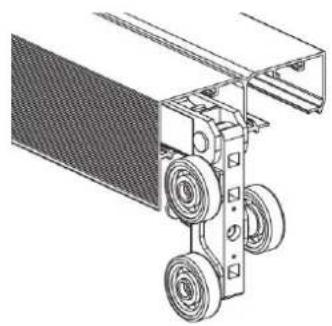

Obróć wieszak (część z trzema kołami) o 90 stopni, i najpierw przesuń delikatnie ciało do środka ścieżki, a następnie aby przesunąć wieszak do wnętrza toru.

AC

B

6 Umieść drugi siłownik/spust cichego zamykania w szynie w odległości 216 mm od płyt końcowych.

Zamontuj ścieżkę do nagłówka.

UWAGA: Aby zapewnić równomierny nacisk, należy naprzemiennie umieszczac koła wieszakowe na torze.

ST4.2×32

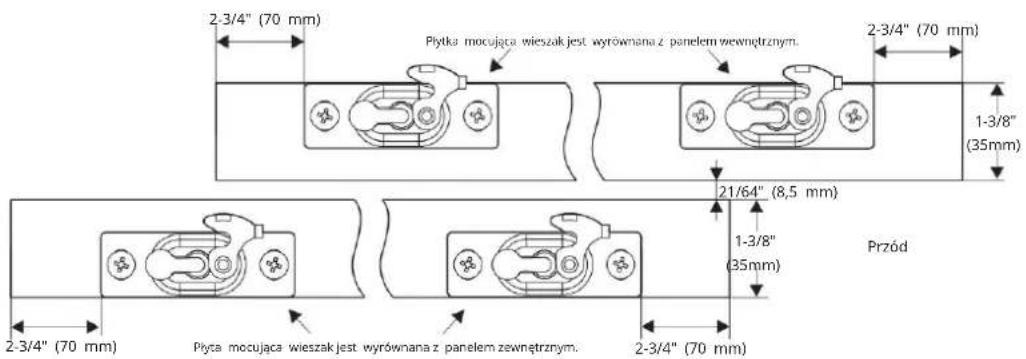

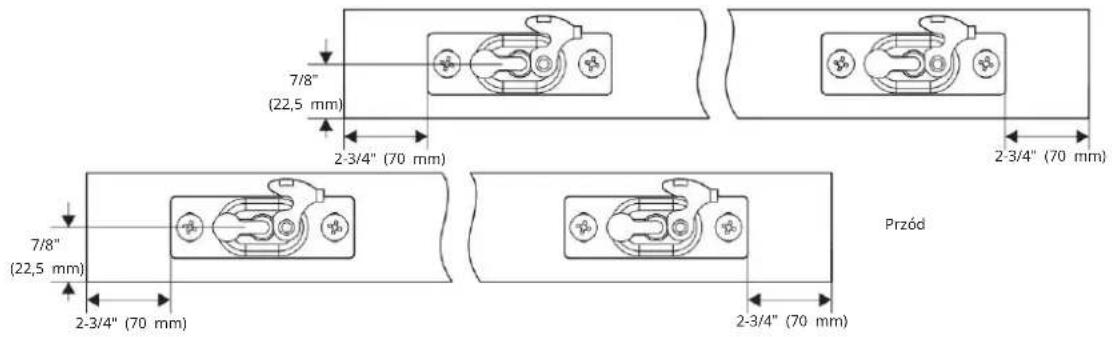

1. Zamontuj płyty wieszakowe do drzwi: Przymocuj płyty drzwiowe do górnej części drzwi, w odległości 2-3/4" (70 mm) od każdej krawędzi.

DRZWI 45mm

DRZWI 35mm

9 Zawieś drąwny zej zajdy. Poworiz z tymymi orzwiarni.

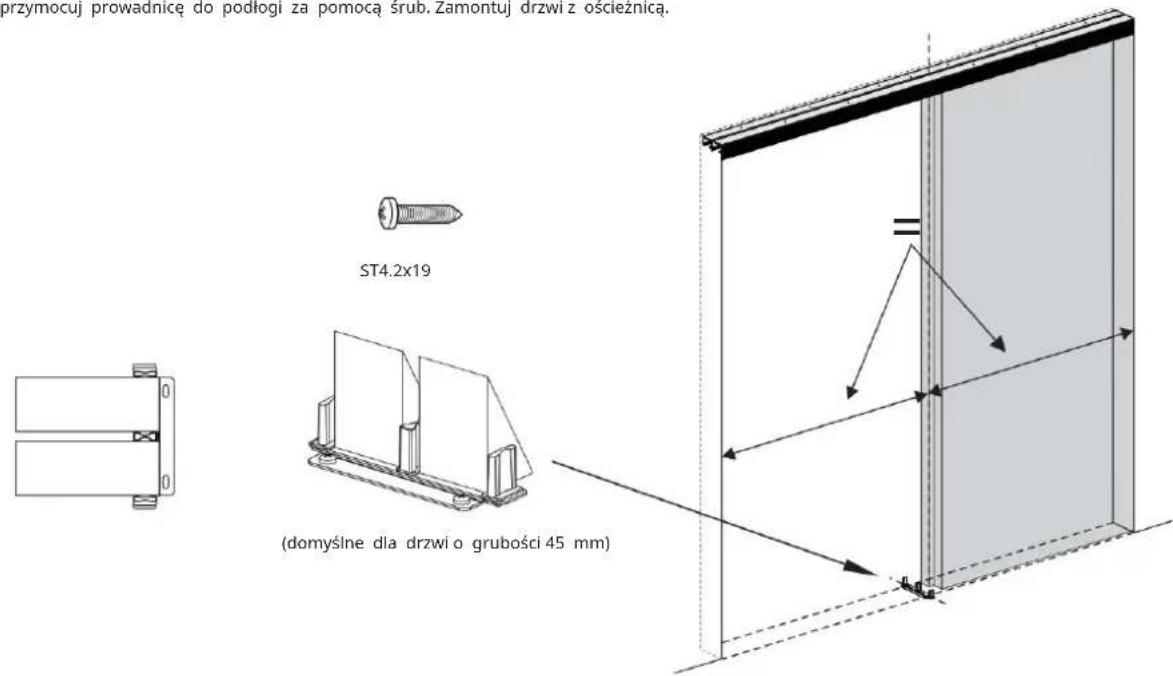

10 Montaż uromęśc prowadniczą dołnej: Przećuło obnie drzwi do ościeżnicy boczneł. Przymocuj prowadniczą do podłogi za pomocą śrub. Zamontuj drzwi z ościeżnicą.

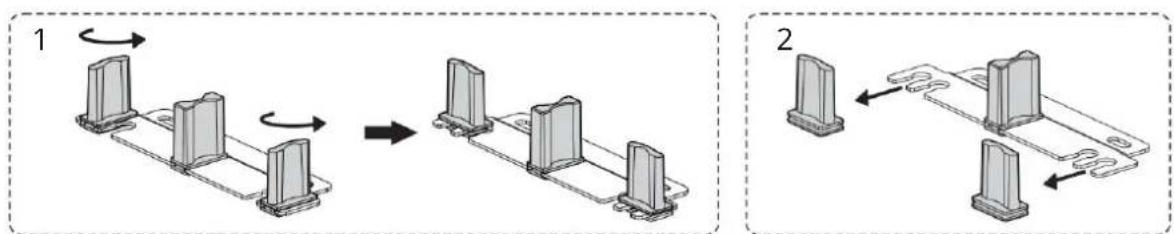

Instrukcja montażu prowadnicy podłogowej do drzwi drewnianych o grubości 35 mm:

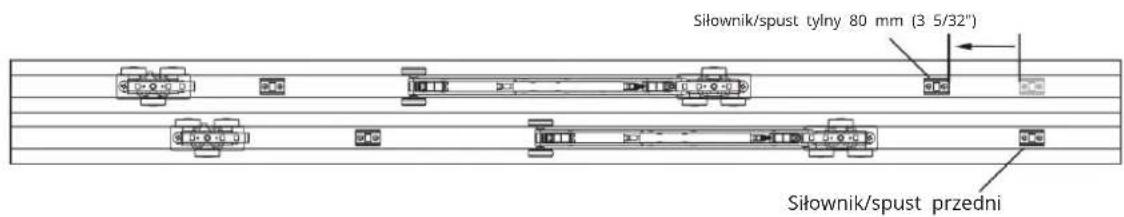

11 Przesuń tylny siłownik/spust TYLKO o 80 mm w lewo, jak pokazano na poniższym rysunku. UWAGA: Przedni siłownik/spust nie wymaga zmiany położenia.

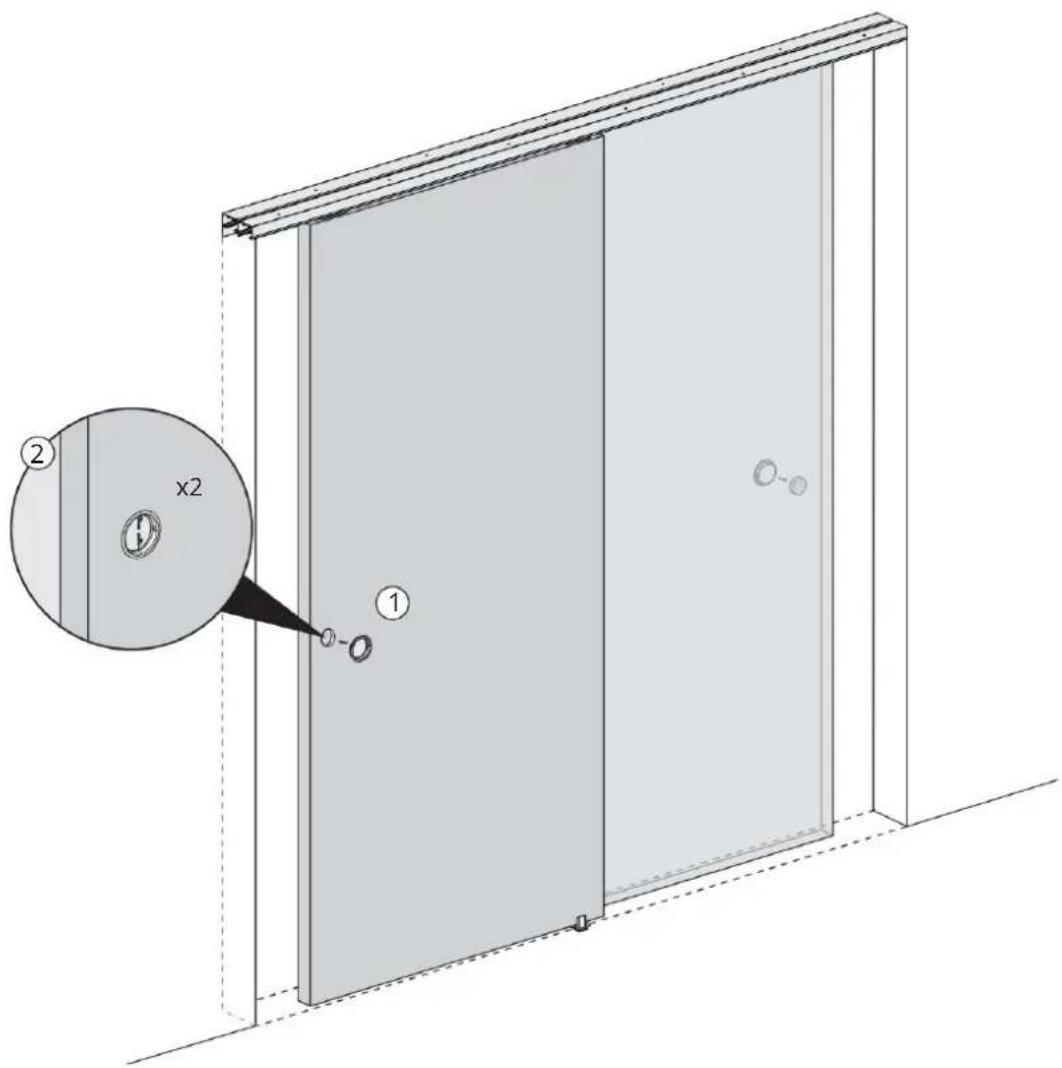

1. Montaż klamki: Najniew za pomocą narzdzia wykonaj rowek na każdej z dwóch drzwi o głębokości 29/64" (11,4 mm) i o srednicy 2 1/8 (54mm) i na koncuc zamocuj klamkę do drzwi.

Konserwacja

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.
