YMXT-XC40-8B - Zubehör für Schiebetür Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Schiebetür-Kit
Marke	Vevor
Modell	YMXT-XC40-8B
Schienenmaterial	Aluminium
Kompatible Türstärke	35 mm und 45 mm
Schließsystem	Sanftschließung (Soft-Close) mit Dämpfer
Lagertyp	Kugellager
Anzahl unterstützter Türen	2 Türen (Doppelschiebetür)
Kit-Inhalt	Schienen, Wagen, Bodenführungen, Griffe, Schrauben, Sanftschließ-Aktuatoren
Erforderliche Werkzeuge für die Installation	Schlüssel, Bohrer, Schraubendreher
Geschätzte maximale Tragfähigkeit	80 kg pro Tür (Schätzung)
Schienenlänge	Anpassbar an die Öffnung (maßgeschneiderter Zuschnitt)
Oberfläche	Silber
Pflege	Reinigung mit einem trockenen Tuch, längere Sonneneinstrahlung vermeiden
Sicherheit	Tragen Sie bei der Installation eine Schutzbrille und Handschuhe
Garantie	Elektronisches Garantiezertifikat verfügbar auf www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
EU-Importeur	E-CrossStu GmbH, Frankfurt am Main, Deutschland
Australien-Importeur	SIHAO PTY LTD, Eastwood, NSW
USA-Importeur	Sanven Technology Ltd, Rancho Cucamonga, CA
Seitenanzahl der Anleitung	96 Seiten

Häufig gestellte Fragen - YMXT-XC40-8B Vevor

Wie installiere ich das Sanftschließsystem?

Setzen Sie die vorderen und hinteren Aktuatoren in die Schiene an den angegebenen Positionen (L-268 mm und L-348 mm) ein. Führen Sie dann den Sanftschließträger mit den freilaufenden Rädern zuerst ein. Aktivieren Sie den Dämpfer, indem Sie seinen Auslöser auf beiden Seiten in die eingerastete Position drücken.

Welche Türstärke ist für dieses Kit geeignet?

Das Kit ist für Holztüren mit einer Stärke von 35 mm oder 45 mm ausgelegt. Bei 35 mm muss die Bodenführung um 80 mm nach links geschoben werden.

Wie stelle ich die Höhe der Türen nach der Installation ein?

Verwenden Sie einen Schlüssel, um die Höhe der Tür am Drehpunkt des Trägers einzustellen. Drehen Sie in die erforderliche Richtung, um die Tür zu heben oder zu senken.

Was tun, wenn die Sanftschließung nicht funktioniert?

Überprüfen Sie, ob der Dämpfer richtig eingerastet ist: Der Auslöser muss auf beiden Seiten in der Position „eingerastet“ sein. Falls nicht, entfernen Sie die Tür und installieren Sie das System neu. Ein falsch installierter Dämpfer kann beschädigt werden.

Wie schneide ich die Schiene auf die richtige Länge?

Messen Sie die Öffnung Ihrer Tür. Bei zwei Türen gilt: Schienenlänge = 2 x Türbreite - 1 Zoll (25,4 mm). Schneiden Sie die Schiene mit einer geeigneten Säge auf die gewünschte Länge.

Wie installiere ich die Bodenführung für eine Tür mit 35 mm Stärke?

Schieben Sie NUR den hinteren Aktuator/Auslöser um 80 mm nach links. Der vordere Aktuator ändert seine Position nicht. Befestigen Sie dann die Bodenführung mit den mitgelieferten Schrauben.

Ist es möglich, dieses Kit für eine einzelne Tür zu verwenden?

Das Kit ist für zwei Schiebetüren ausgelegt. Für eine einzelne Tür müssten Schiene und Komponenten angepasst werden, was vom Hersteller nicht vorgesehen ist. Es ist besser, ein spezifisches Kit zu wählen.

Welche Werkzeuge sind für die Installation erforderlich?

Die erforderlichen Werkzeuge sind: ein Schlüssel, ein Bohrer, ein Schraubendreher, ggf. eine Säge zum Schneiden der Schiene. Es wird empfohlen, eine Schutzbrille und Handschuhe zu tragen.

Ist das Kit mit Glas- oder Metallschiebetüren kompatibel?

Nein, das Kit ist speziell für Holztüren mit einer Stärke von 35 bis 45 mm ausgelegt. Die Verwendung mit anderen Materialien ist nicht garantiert.

Wo finde ich das Garantiezertifikat?

Das elektronische Garantiezertifikat ist auf der Website www.vevor.com/support verfügbar. Besuchen Sie diese Seite für Reklamationen oder technische Unterstützung.

BEDIENUNGSANLEITUNG YMXT-XC40-8B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

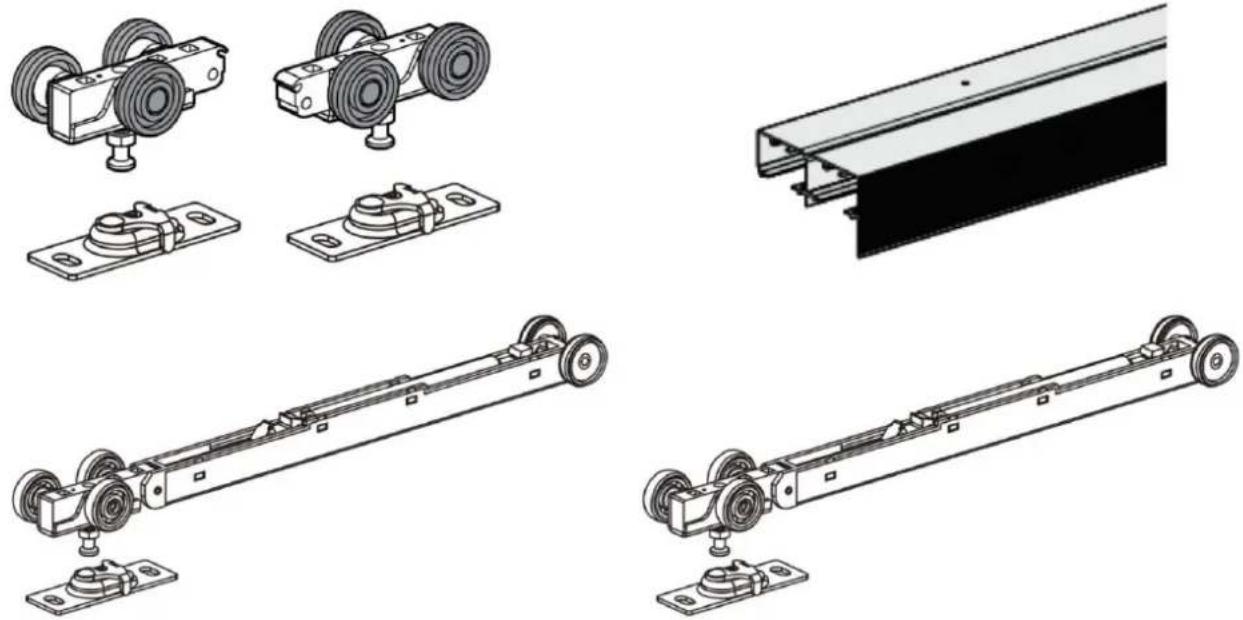

Schiebetürset

Modell: YMXT-XC40-8B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC40-8B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

- Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Stellen Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

* Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

* Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschende Medikamente.

* WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

*PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.

2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

VORINSTALLATION

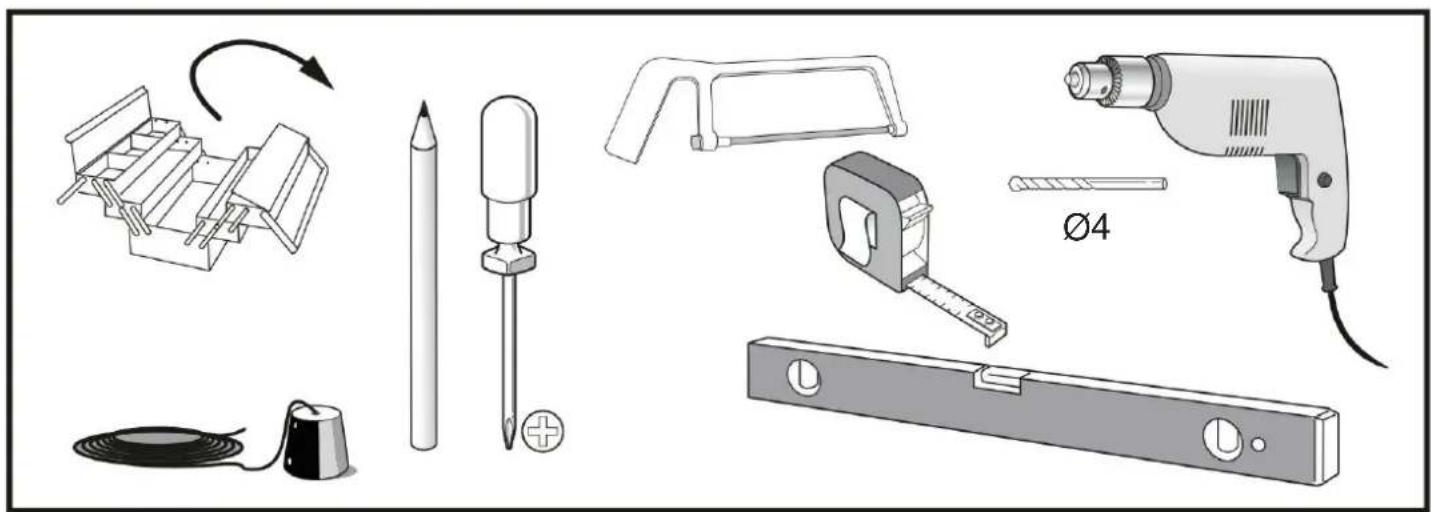

BENÖTIGTES WERKZEUG

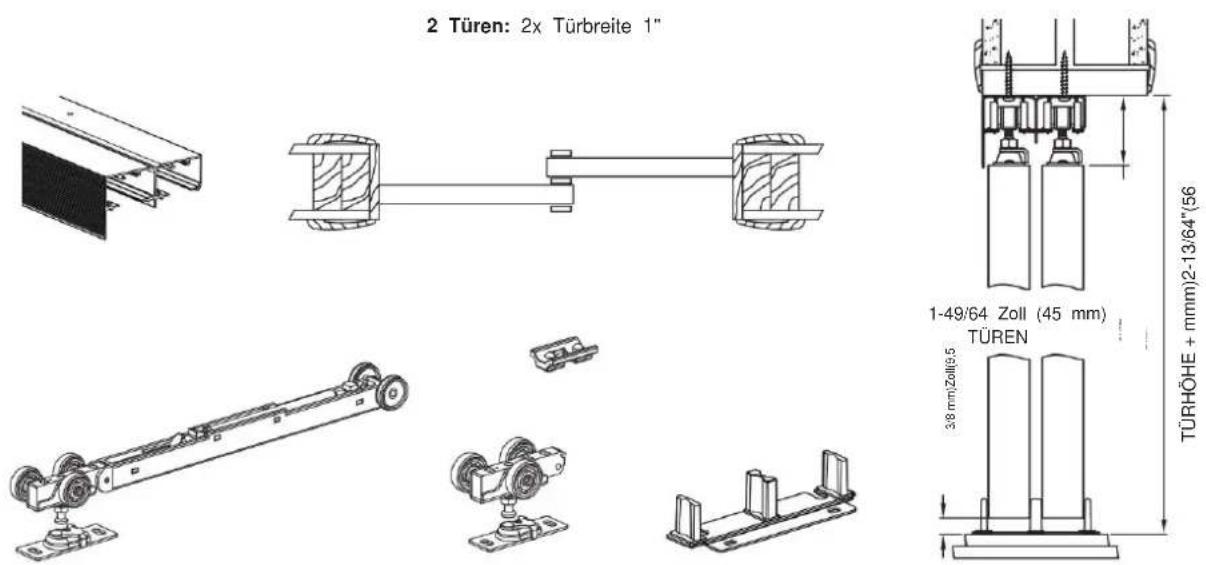

SCHIEBETÜRBESCHLÄGE Passend für 35 und 45 mm dicke Holztüren

BEREITEN SIE DIE ÖFFNUNG SORGFÄLTIG VOR: STELLEN SIE SICHER, DASS DIE ECKEN RECHTECKIG, DER KOPF EBEN UND DIE PFOSTEN GERADE SIND.

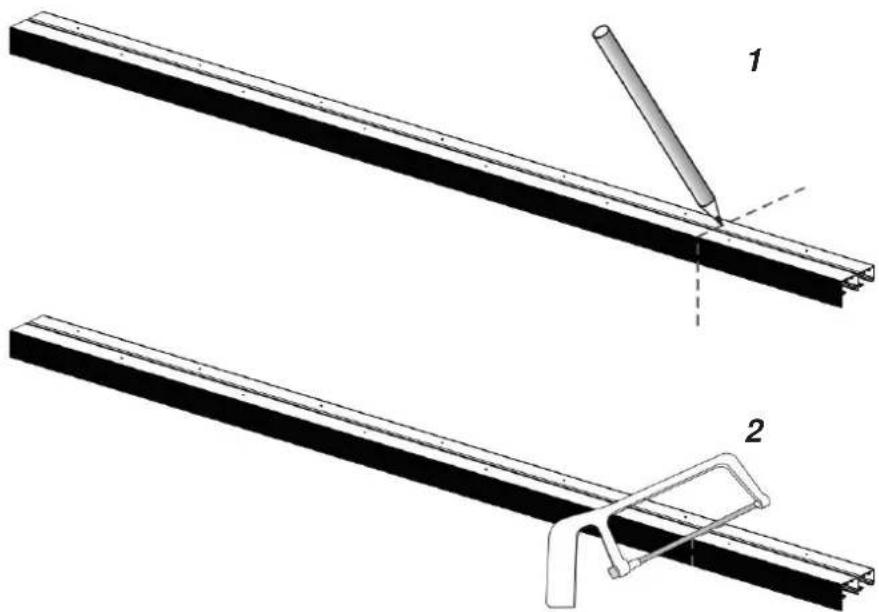

1 Schneideanleitung: Die Länge der Schiene kann entsprechend dem tatsächlichen Bedarf gekürzt werden.

2

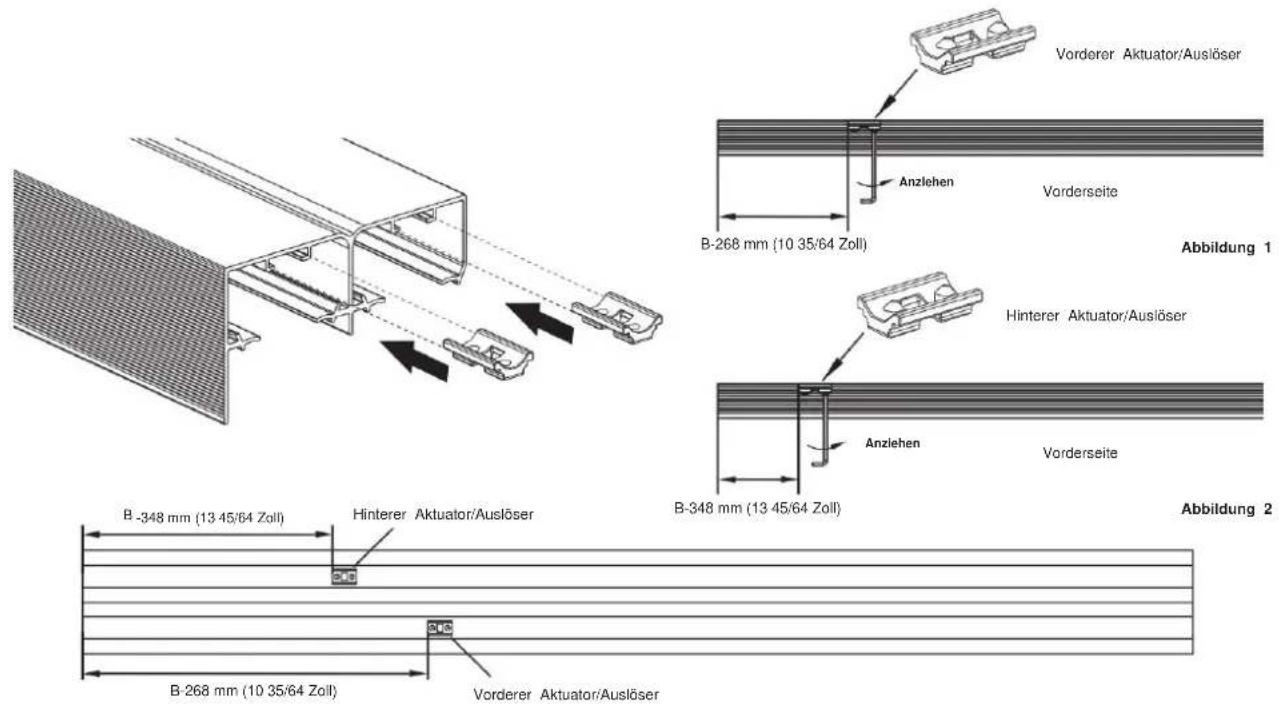

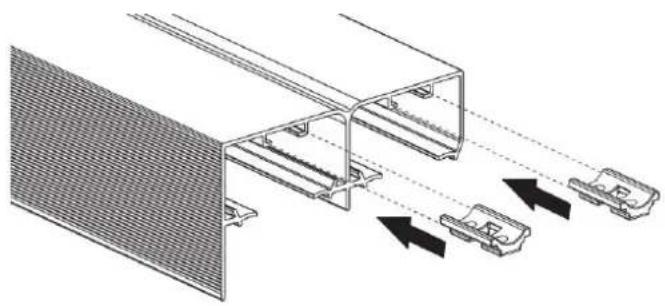

Platzieren Sie den 1. Soft-Close-Aktuator/Trigger an der angegebenen Stelle in der Schiene, siehe Abbildung 1 und 2. Hinweis: B=Türbreite

3

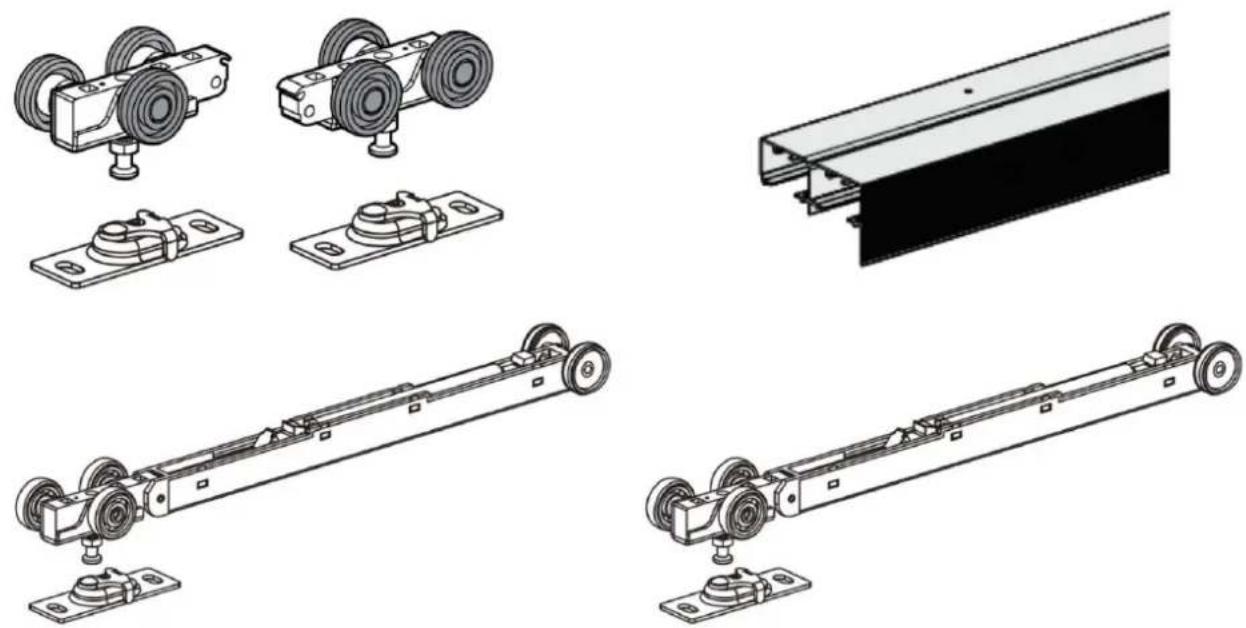

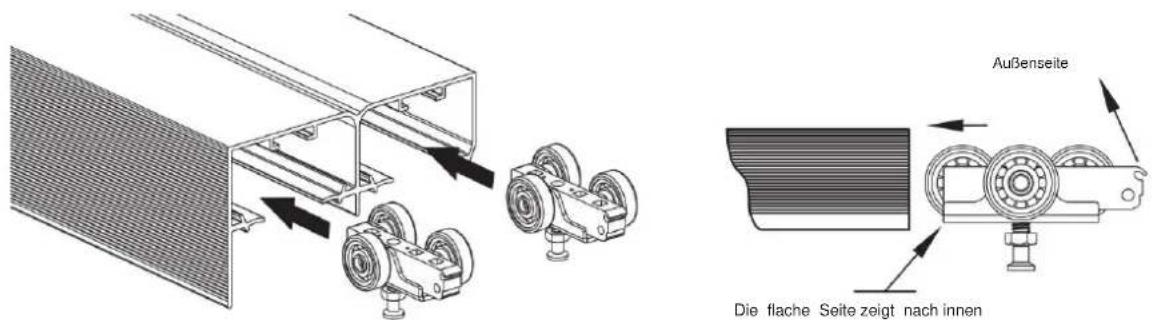

Setzen Sie die Kugellager-Aufhängerradbaugruppe in die Schiene ein

4

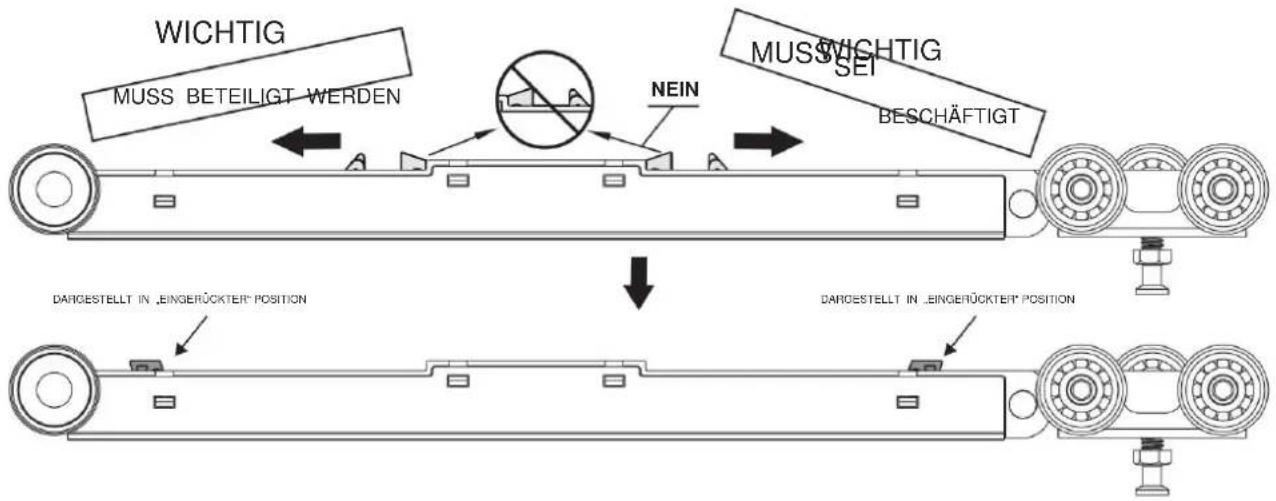

Aktivieren Sie den Soft-Close-Dämpfer, indem Sie den Dämpferauslöser auf beiden Seiten in die Position „eingerastet“ drücken.
Dieser Schritt ist sehr wichtig. Der Dämpfer muss aktiviert sein, sonst funktioniert der Soft-Close-Dämpfer nicht. Bei falscher Installation kann der Soft-Close-Dämpfer BESCHÄDIGT werden. Die Tür muss entfernt werden und die Installation des Soft-Close-Dämpfers muss erneut begonnen werden.

5

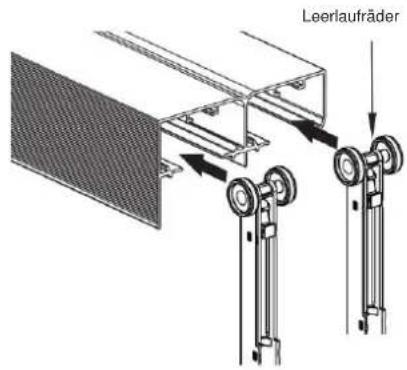

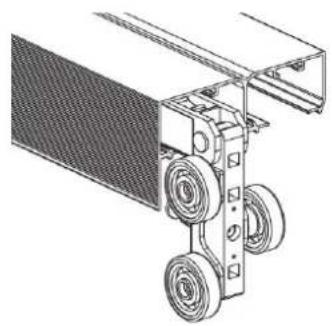

Setzen Sie den Soft-Close-Aufhänger in die Schiene ein (zuerst die Leerlaufräder).

Drehen Sie den Aufhänger (Teil mit drei Rädern) um 90 Grad und und bewegen Sie den Soft-Close-Körper zuerst in die Schiene, dann auch bewegen Sie den Aufhänger innerhalb der Schiene.

A

B

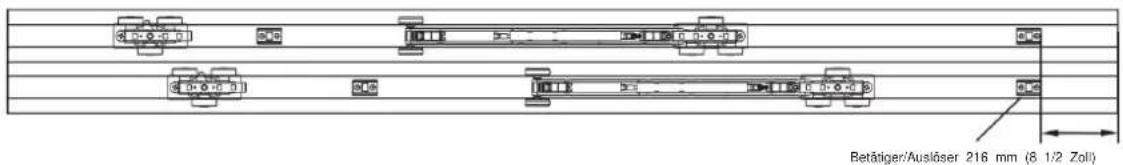

6 Setzen Sie den zweiten Soft-Close-Aktuator/Auslöser in die Schiene ein und platzieren Sie ihn 216 mm von den Endplatten entfernt.

7

Schiene am Header montieren.

HINWEIS: Wechseln Sie die Aufhängungsradbaugruppen in der Schiene ab, um einen gleichmäßigen Druck zu gewährleisten.

ST4.2×32

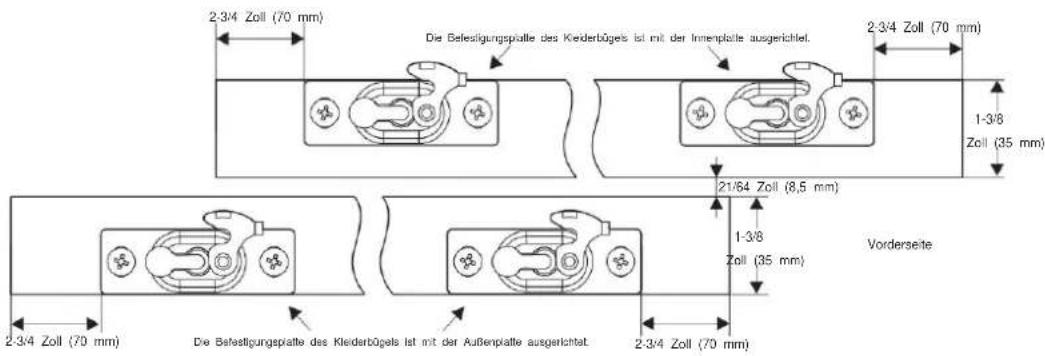

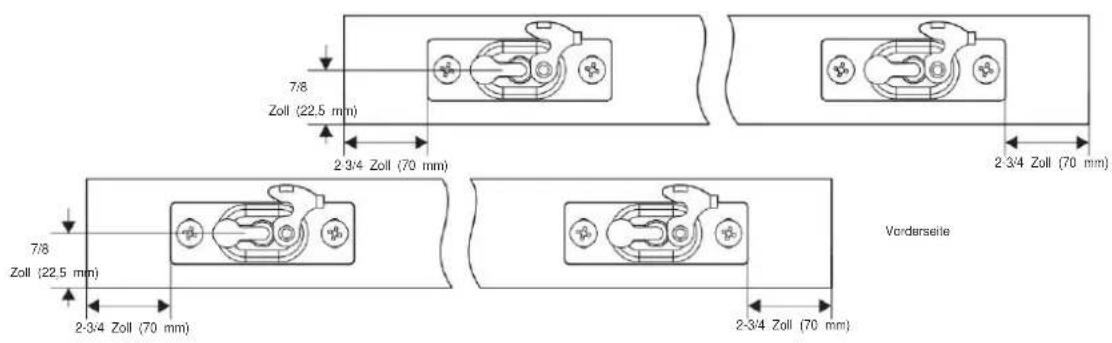

8 Aufhängeplatten an der Tür montieren: Türplatten oben an der Tür befestigen, 2-3/4" (70 mm) von jeder Kante entfernt.

45mm TÜR

35mm TÜR

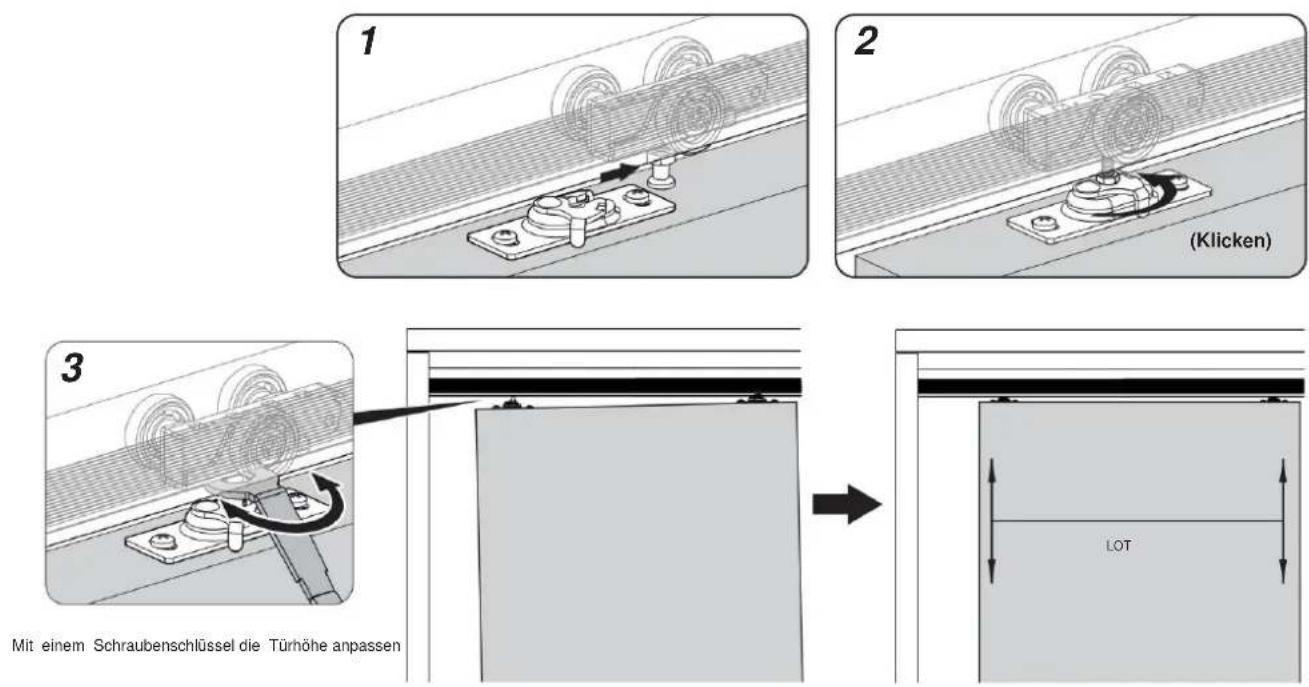

9 Türen aufhängen, Beginnen Sie mit der Vordertür. Schieben Sie den Drehzapfen des Kleiderbügels in die Fassung und klicken Sie die Lasche ein. Überprüfen Sie für eine Ertragssatz für. Wiedendern Sie des mit der Hinteren für.

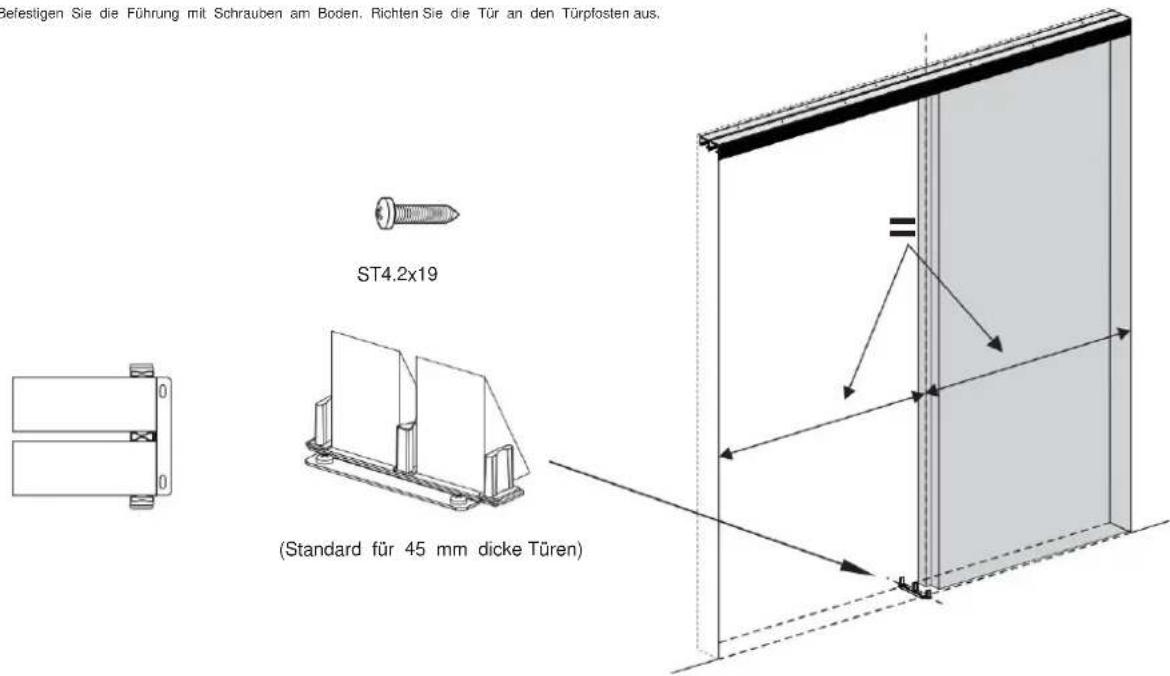

10 Untere Führung installieren: Schieben Sie beide Türen zum Seitenpfosten. Platzieren Sie die Führung zwischen den Türen und richten Sie die Türen am Turposten aus.

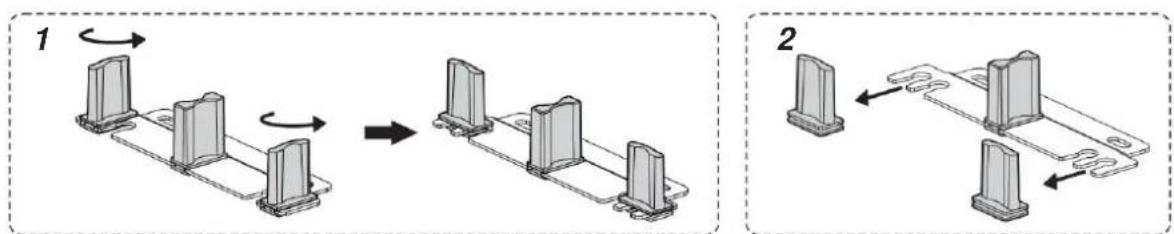

Installationsanleitung für Bodenführungen für 35 mm dicke Holztüren:

HINWEIS: Der vordere Aktuator/Auslöser muss seine Position nicht ändern.

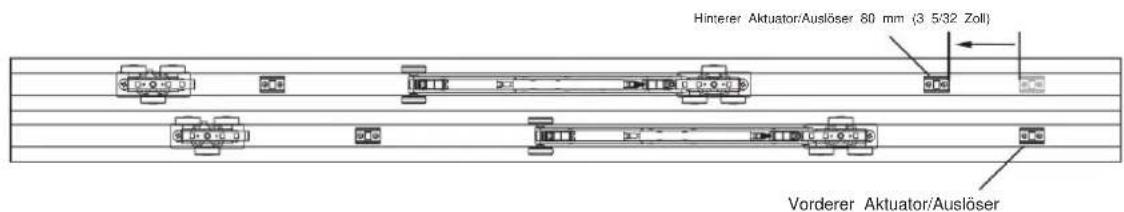

11 Drücken Sie den hinteren Aktuator/Auslöser NUR 80 mm nach links, wie in der folgenden Abbildung gezeigt.

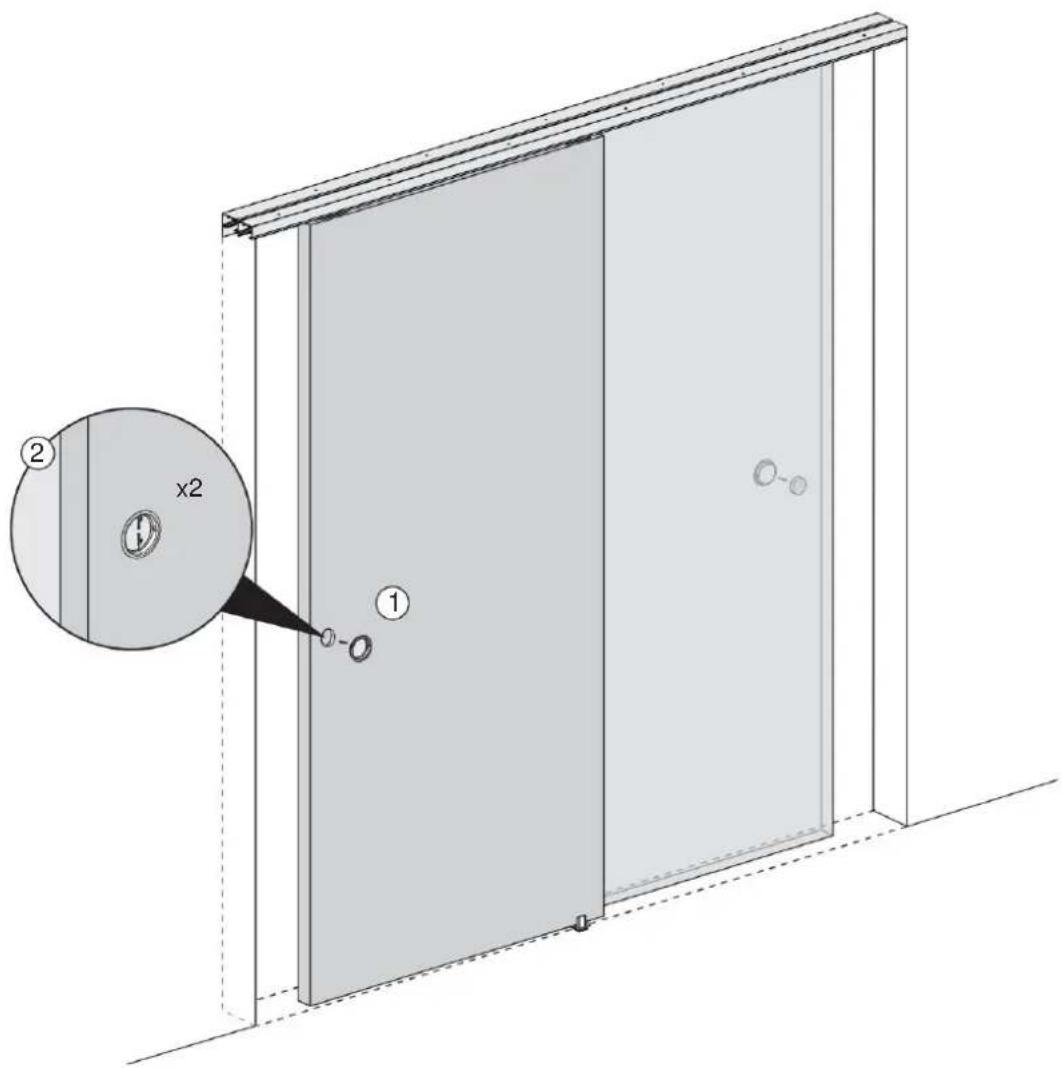

12Griff installieren: Zuerst mit einem Werkzeug eine Nut an jeder der beiden Türen mit einer Tiefe von 29/64"(11,4 mm) bohren und Mit einem Durchmesser von 2 1/8" (54 mm) und befestigen Sie schließlich den Griff an der Tur.

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
