BRUKSANVISNING YMXT-XC40-8B Vevor

Teknisk support och e-garantibevis www.vevor.com/support

Set med skjutdörrar

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set med skjutdörrar

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde detta skjutdörrsset.

- Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska varan.

SPARA DESSA INSTRUKTIONER

WARNING: Se

till att hälsa och säkerhet, lokala myndigheter och allmänna verkstadsföreskrifter följs när

du använder verktyg.

* ANVÄND INTE verktyg om de är skadade.

Håll verktygen i gott och rent skick för bästa och säkraste prestanda.

*

Bär lämpliga kläder för att undvika att det fastnar. Bär inte lösa smycken och bind tillbaka långt hår.

Redogör för alla verktyg och delar som används.

* Om du arbetar utanför fordonet, se till att arbetsplatsen är säker och stabil.

*

Använd inte dessa verktyg om du är trött eller påverkad av alkohol, droger eller berusande mediciner.

* VARNING FÖR PERSONLIG SÄKERHET!

Bär alltid personlig skyddsutrustning.

*PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1 standarder baserat på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska effekterna av verktygsvibrationer.

FÖRINSTALLATION

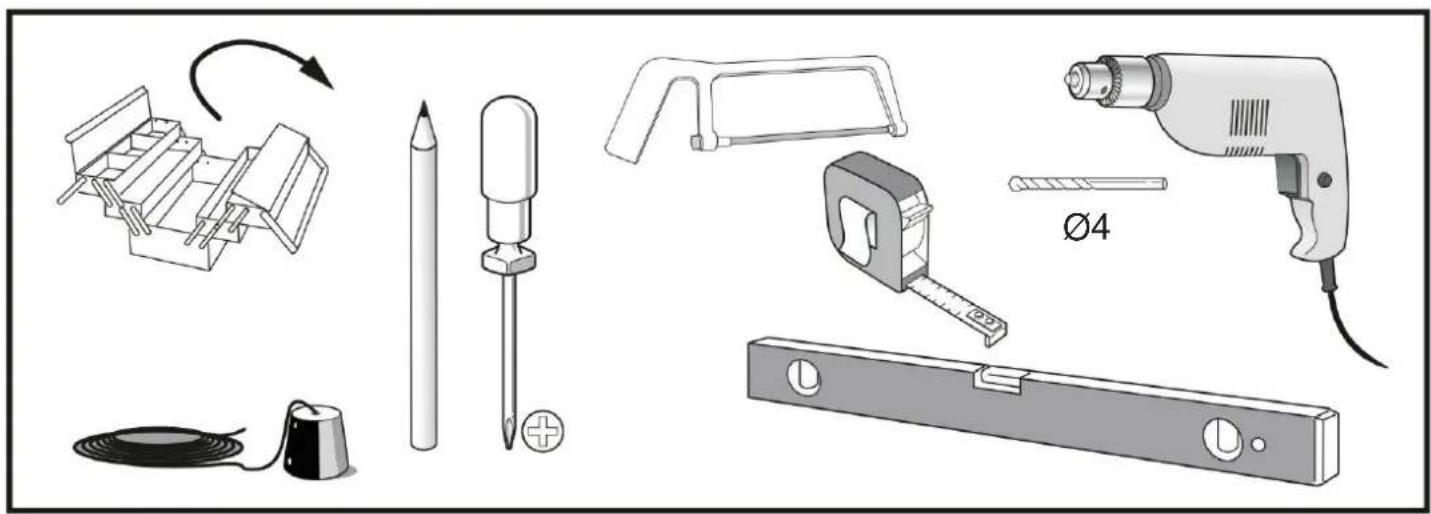

VERKTYG KRÄVS

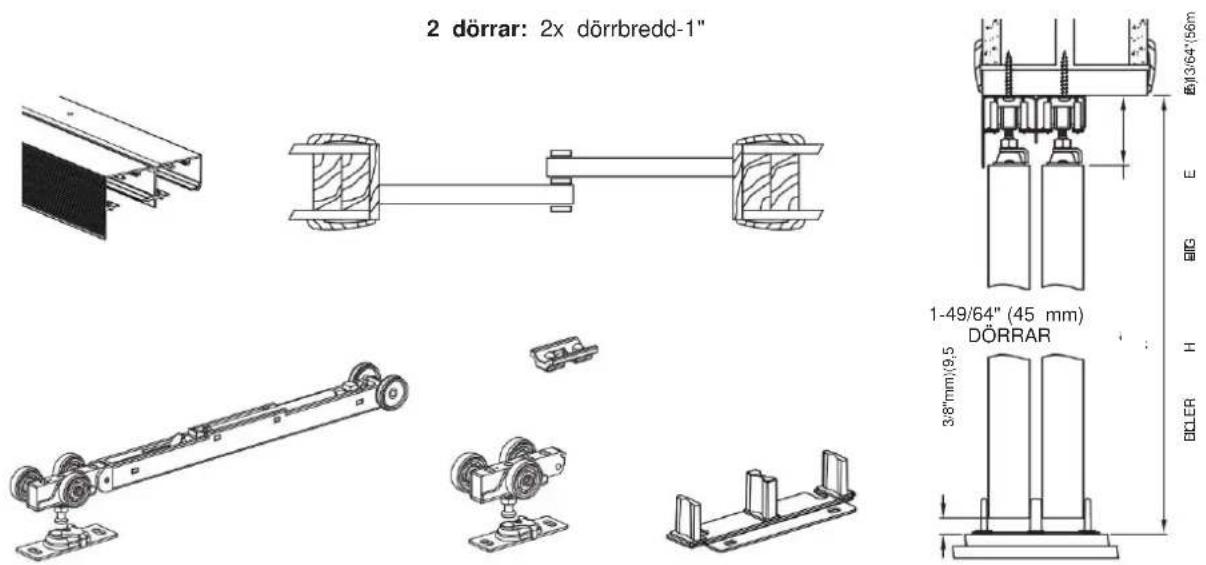

SKIDDÖRRSHÅRDVARA Passar 35 och 45 mm tjocka trädörrar

FÖRBERED ATT ÖPPNA NOGGRANT: SE TILL ATT HÖRNEN ÄR FIRKANTA, RUBBEN ÄR NIVÅ OCH SKAMMAR ÄR RAKA.

2 dörrar: 2x dörrbredd-1" 1-49/64" (45 mm) DÖRRAR 3/8"mm,(9,5) BDLER E BIG H B)13/64"(56m)

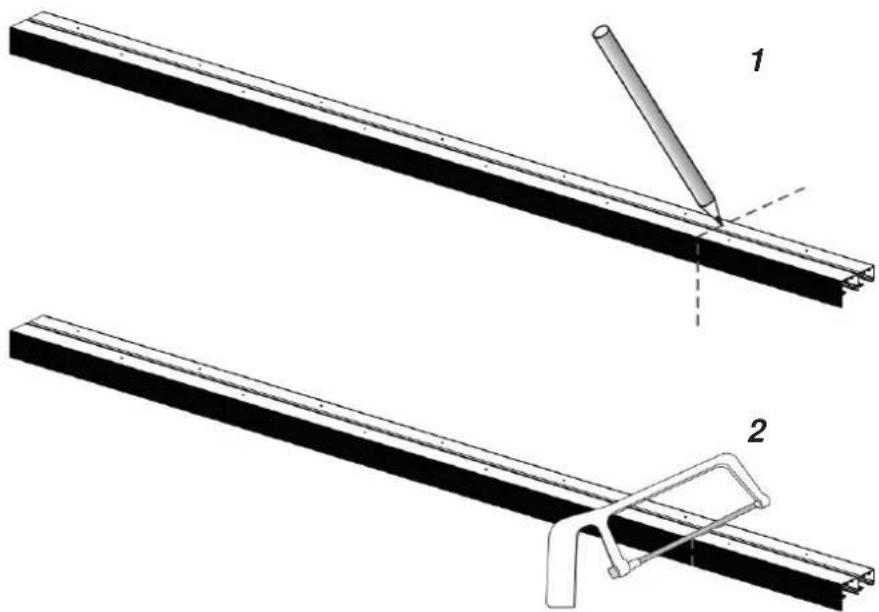

1 Klippinstruktioner: Längden på banan kan kapas efter faktiska behov.

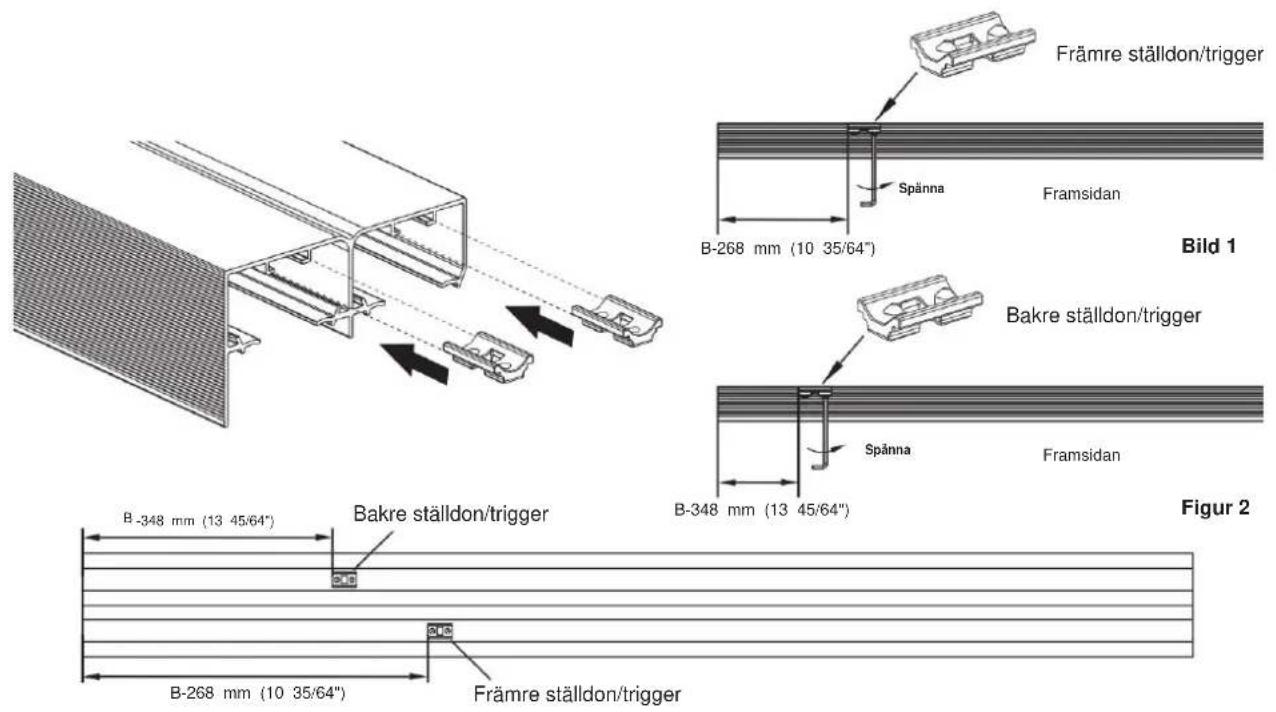

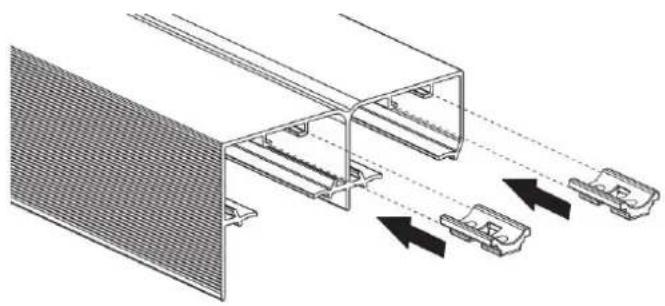

2 Placera det första mjukstängande ställdonet/avtryckaren i spåret på den angivna platsen med hjälp av figur 1 och 2. Obs: W=Dörrbredd

Främre ställdon/trigger Spänna B-268 mm (10 35/64") B-348 mm (13 45/64") Bakre ställdon/trigger Spänna B-348 mm (13 45/64") Främre ställdon/trigger B-268 mm (10 35/64") Figur 2 B-348 mm (13 45/64") B-268 mm (10 35/64") B-348 mm (13 45/64") B-268 mm (10 35/64) B-348 mm (13 45/64) B-268 mm (10 35/64)

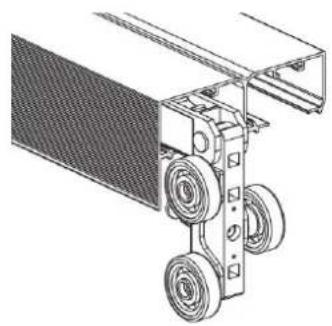

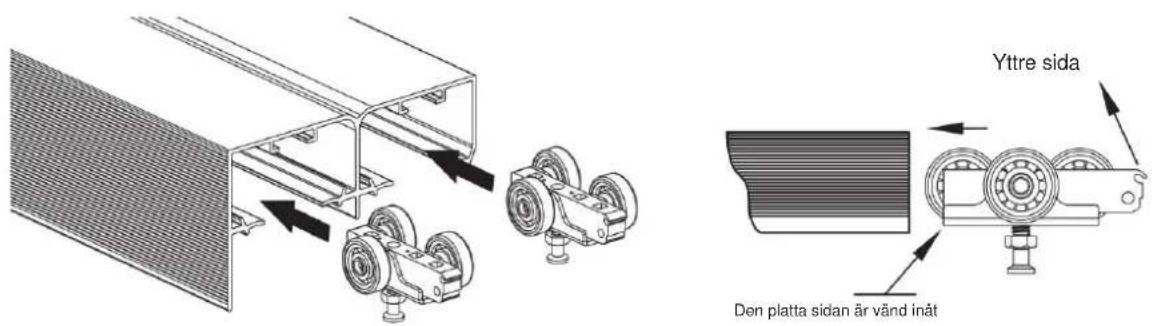

3 Sätt in kullagerupphängningshjulet i spåret

Yttre sida Den platta sidan är vänd inåt

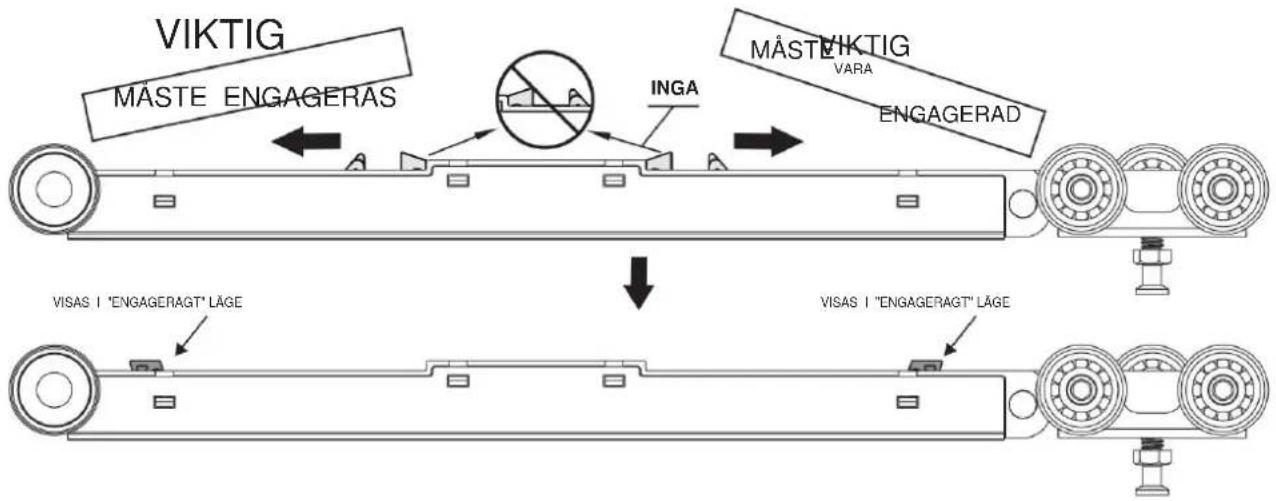

4 Aktivera Soft Close-dämparen genom att trycka avtryckaren mot "inkopplade" lägen på båda sidor. Detta steg är mycket viktigt. DÄMPARE MÅSTE AKTIVERAS annars fungerar inte soft close. Soft Close-dämparen kan vara SKADAD om den installeras felaktigt. Dörren måste tas bort och installationen av Soft Close måste börja igen.

VIKTIG MÄSTE ENGAGERAS INGA MÄSTE VIKTIG VARA ENGAGERAD VISAS I "ENGAGERAGT" LÄGE VISAS I "ENGAGERAGT" LÄGE

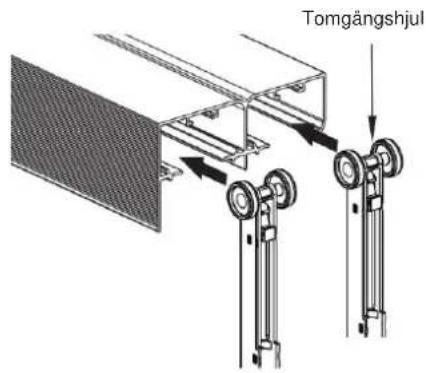

Sätt in Soft Close-hängaren i spåret. (Tomgångshjul först)

Vrid hängaren (trehjulsdel) till 90 och flytta hängaren inuti spåret.

och flytta mjukt nära kroppen först innanför banan, sedan också

a

Tomgångshjul

b

6 Placera det andra mjukstängningsdonet/avtryckaren i spåret och ha det 216 mm från ändplattorna.

Ställdon/avtryckare 216 mm (8 1/2")

Montera spår till sidhuvud.

OBS: Alternativa upphångningshjulsenheter i spåret för att ge jämnt tryck.

ST4.2x32

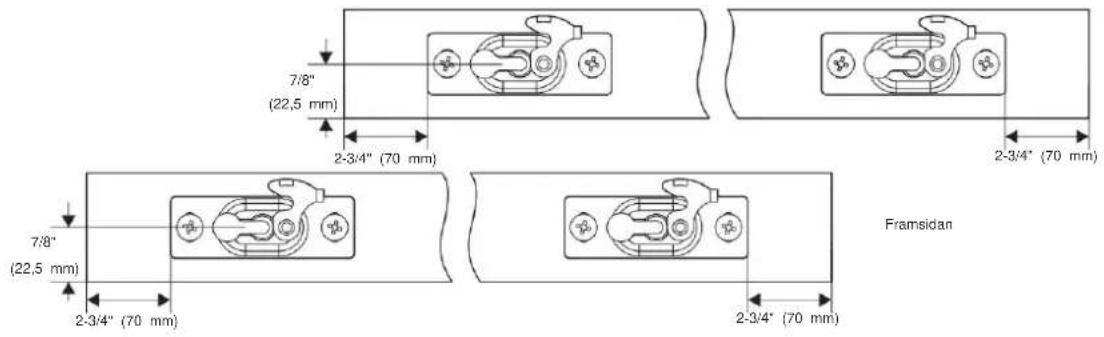

8 Montera hängplåtar på dörren: Fäst dörrplåtarna på toppen av dörren, 2-3/4" (70 mm) från varje kant.

45mm DÖRR

7/8" (22,5 mm) 2-3/4" (70 mm) 7/8" (22,5 mm) 2-3/4" (70 mm) 2-3/4" (70 mm) Framsidan

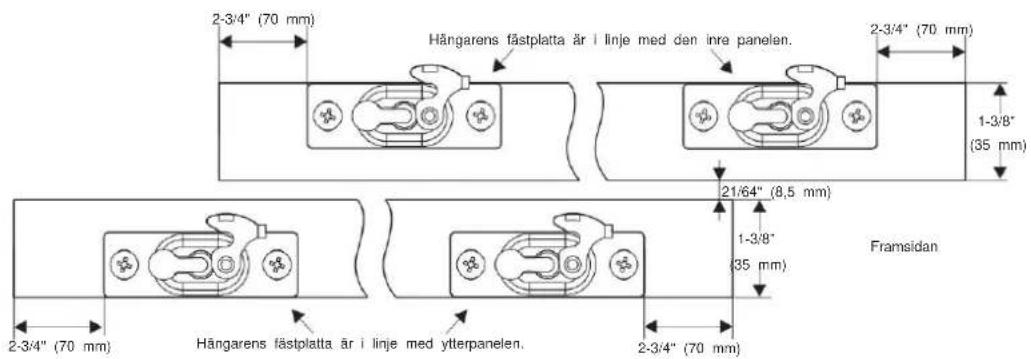

35mm DÖRR

2-3/4" (70 mm) Hängarens fästplatta är i linje med den inre panelen. 2-3/4" (70 mm) 1-3/8" (35 mm) 21/64" (8,5 mm) 1-3/8" (35 mm) Framsidan 2-3/4" (70 mm) Hängarens fästplatta är i linje med ytterpanelen. 2-3/4" (70 mm)

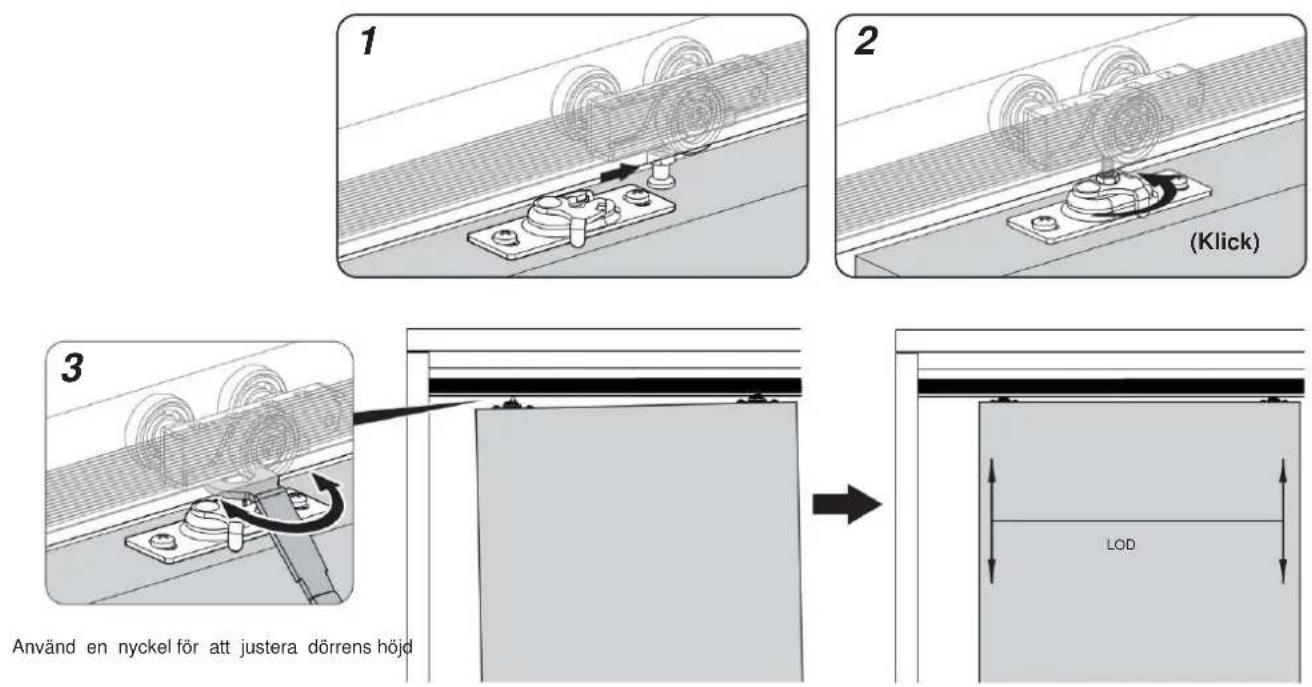

9 Häng dörrar. Börja med vttordörren först. Skiut in hängarens svängtapp i sockeln och klicka på fliken på plats. Kontrollera

1 2 (Klick) 3 Använd en nyckel för att justera dörrens höjd LOD

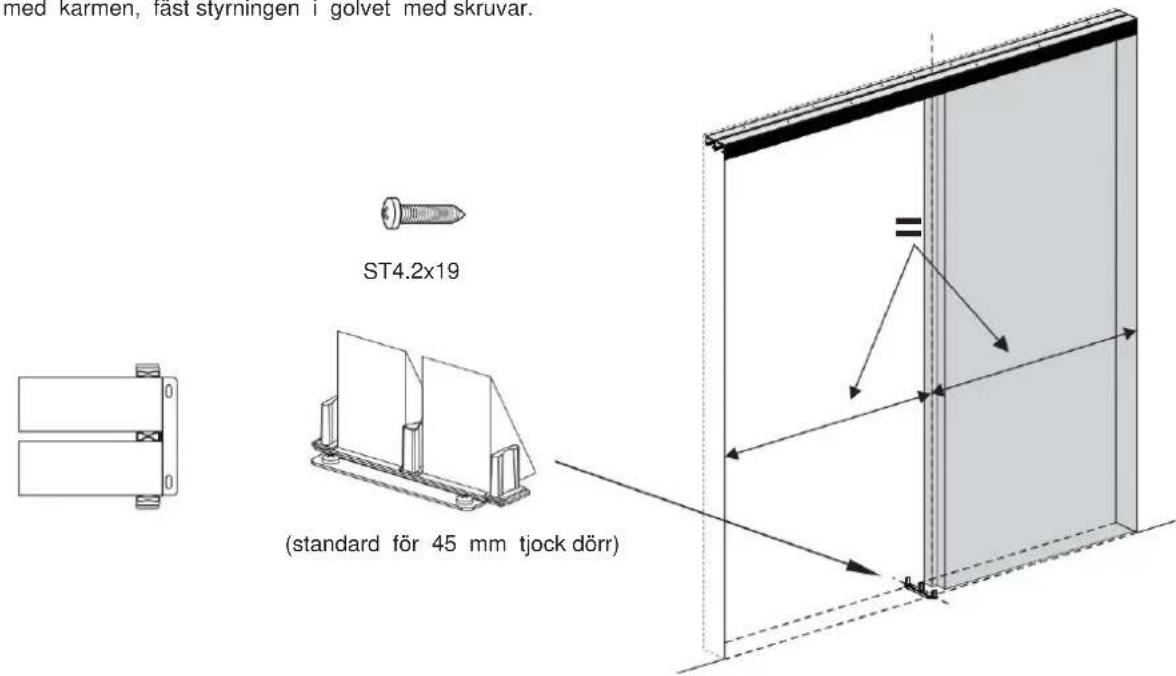

10 Installera bottenguiden: Skiut båda dörrarna till sidoposten. Placera styrningen med tan och rikta in donrama med karmen, fäst styrningen i golvet med skruvar.

med karmen, fast styrningen i golvet med skruvar. ST4.2x19 (standard för 45 mm tjock dörr)

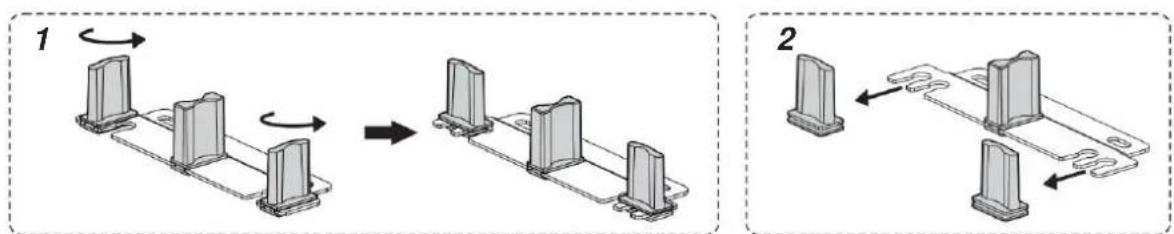

Golvguide installationsinstruktion för 35 mm tjock trädörr y

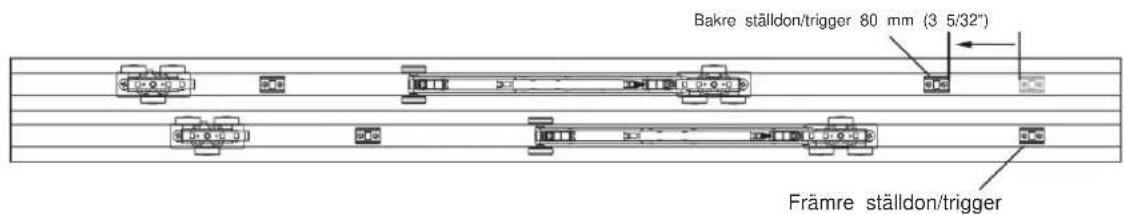

11 Skjut ENDAST det bakre ställdonet/avtryckaren 80 mm åt vänster som visas i följande bild. OBS: Det främre ställdonet/avtryckaren behöver inte flyttas.

Bakre ställdon/trigger 80 mm (3 5/32") Framre ställdon/trigger

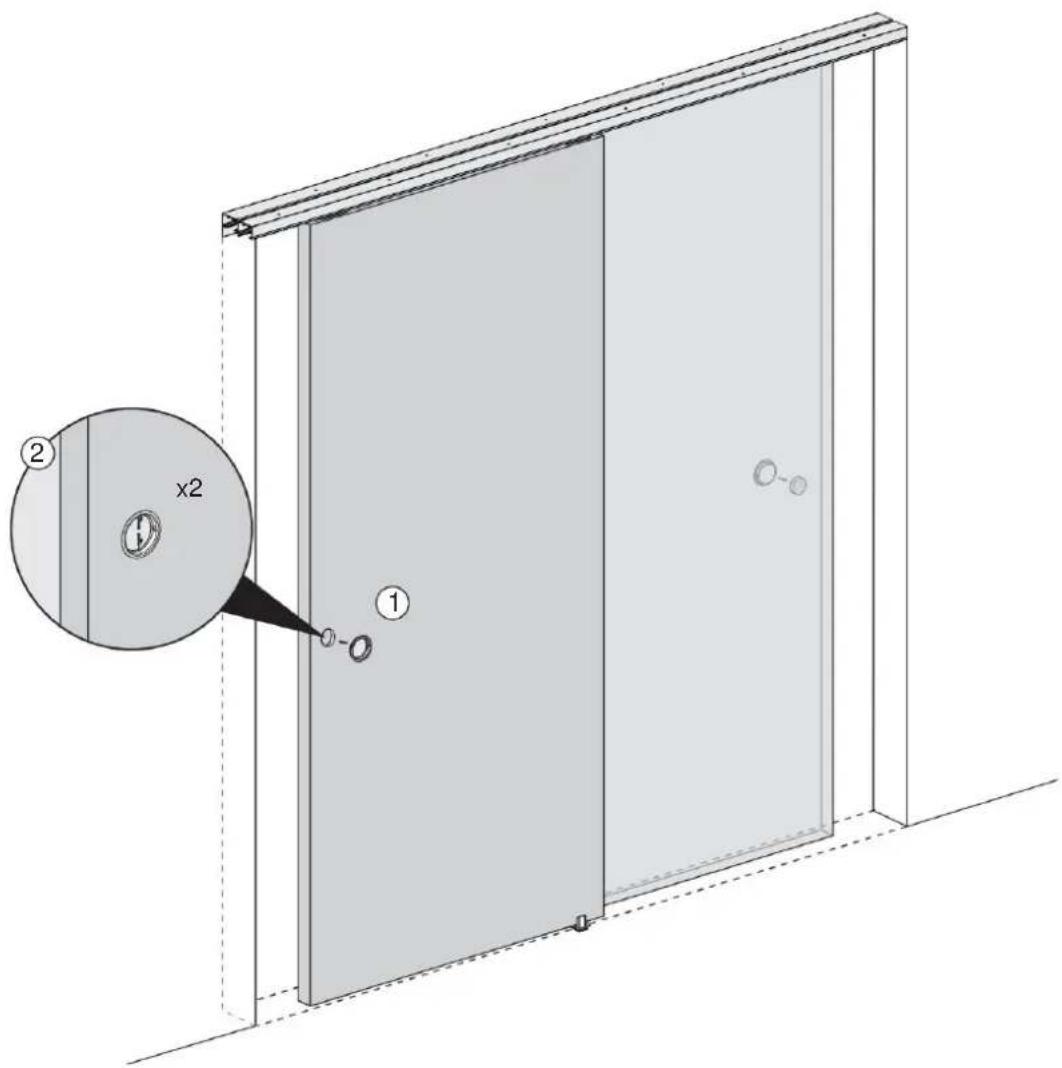

12 Installera handtag: Använd först ett verktyg för att göra ett spår på var och en av de två dörrarna, med ett djup på 29/64" (11,4 mm) och en diameter på 2 1/8 (34 mm), ben fixera stütigen handtaget på dorren.

② x2 ①

Underhåll

1. Undvik långvarig exponering för solen för att undvika åldrande.
