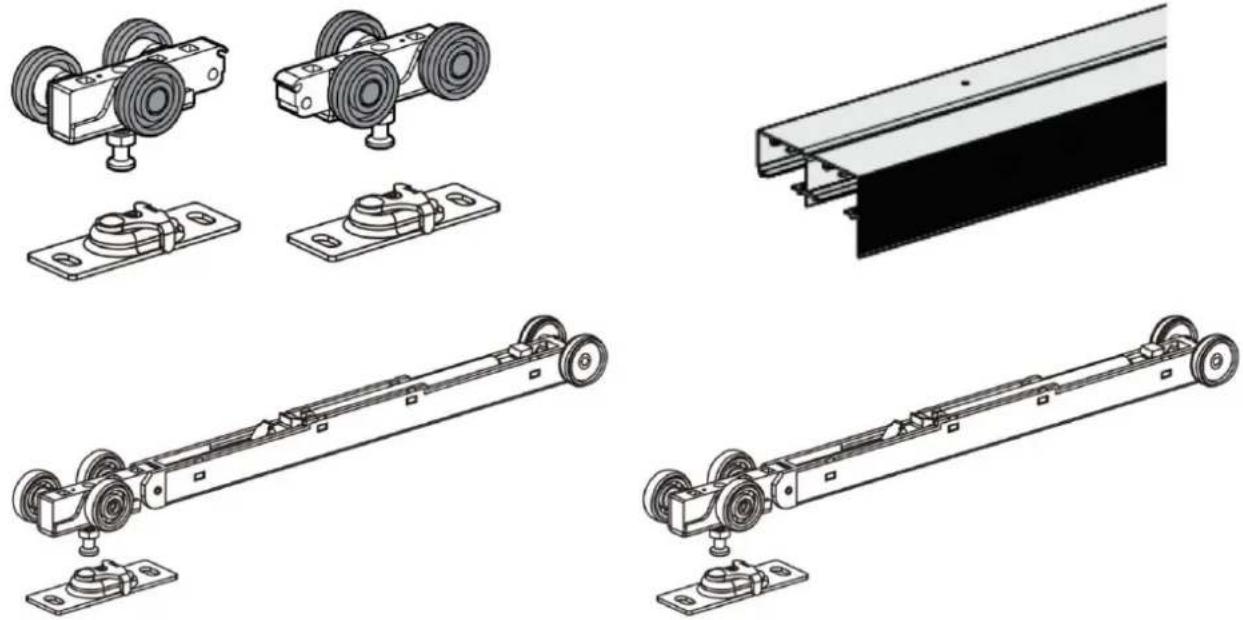

Contenuto del kit	Binari, carrelli, guide a pavimento, maniglie, viti, attuatori di chiusura morbida
Strumenti richiesti per l'installazione	Chiave, trapano, cacciavite
Capacità di carico massima stimata	80 kg per porta (stima)
Lunghezza del binario	Adattabile in base all'apertura (taglio su misura)
Finitura	Argentato
Manutenzione	Pulire con un panno asciutto, evitare esposizione prolungata al sole
Sicurezza	Indossare occhiali di sicurezza e guanti durante l'installazione
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore UE	E-CrossStu GmbH, Francoforte sul Meno, Germania
Importatore Australia	SIHAO PTY LTD, Eastwood, NSW
Importatore Stati Uniti	Sanven Technology Ltd, Rancho Cucamonga, CA
Numero di pagine del manuale	96 pagine

Domande frequenti - YMXT-XC40-8B Vevor

Come installare il sistema di chiusura morbida?

Posizionare gli attuatori anteriore e posteriore nella pista nelle posizioni indicate (L-268 mm e L-348 mm). Inserire quindi il supporto di chiusura morbida con le ruote libere per prime. Innestare l'ammortizzatore spingendo il suo grilletto verso la posizione innestata su entrambi i lati.

Quale spessore porta è adatto per questo kit?

Il kit è progettato per porte in legno di 35 mm o 45 mm di spessore. Per 35 mm, la guida a pavimento deve essere spinta di 80 mm verso sinistra.

Come regolare l'altezza delle porte dopo l'installazione?

Utilizzare una chiave per regolare l'altezza della porta all'altezza dell'asse di perno del supporto. Ruotare nella direzione necessaria per alzare o abbassare la porta.

Cosa fare se la chiusura morbida non funziona?

Verificare che l'ammortizzatore sia ben innestato: il grilletto deve essere in posizione 'innestata' su entrambi i lati. In caso contrario, rimuovere la porta e reinstallare il sistema. Un ammortizzatore mal installato può danneggiarsi.

Come tagliare il binario alla lunghezza corretta?

Misurare l'apertura della porta. Per due porte, la lunghezza della pista = 2 x larghezza porta - 1 pollice (25,4 mm). Tagliare il binario alla lunghezza desiderata utilizzando una sega adatta.

Come installare la guida a pavimento per una porta da 35 mm di spessore?

Spingere SOLO l'attuatore/il grilletto posteriore di 80 mm verso sinistra. L'attuatore anteriore non cambia posizione. Fissare quindi la guida a pavimento con le viti fornite.

È possibile utilizzare questo kit per una sola porta?

Il kit è progettato per due porte scorrevoli. Per una sola porta, bisognerebbe adattare il binario e i componenti, ma non è previsto dal produttore. Meglio scegliere un kit specifico.

Quali strumenti sono necessari per l'installazione?

Gli strumenti richiesti sono: una chiave, un trapano, un cacciavite, eventualmente una sega per tagliare il binario. Si consiglia di indossare occhiali di sicurezza e guanti.

Il kit è compatibile con porte in vetro o metallo?

No, il kit è specificamente progettato per porte in legno di spessore 35-45 mm. L'utilizzo con altri materiali non è garantito.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Consultare questa pagina per qualsiasi reclamo o assistenza tecnica.

MANUALE UTENTE YMXT-XC40-8B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Set porta scorrevole

Modello:YMXT-XC40-8B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set porta scorrevole

Modello:YMXT-XC40-8B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo set di porte scorrevoli.

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

I prodotti rappresentati in questo catalogo potrebbero avere un colore diverso rispetto all'articolo reale.

SALVA QUESTE ISTRUZIONI

ATTENZIONE:

quando si utilizzano gli utensili, assicurarsi che siano rispettate le norme di salute e sicurezza, le normative

delle autorità locali e le norme generali sulle pratiche di officina.

* NON utilizzare utensili se danneggiati.

Mantenere gli utensili in buone condizioni e puliti per ottenere prestazioni ottimali è più sicure.

Indossare indumenti adatti per evitare di impigliarsi. Non indossare gioielli svolazzanti e legare i capelli lunghi.

Tenere conto di tutti gli utensili e dei pezzi utilizzati.

* Se si lavora fuori dal veicolo, assicurarsi che il posto di lavoro sia sicuro e stabile.

Non utilizzare questi strumenti se sei stanco o sotto l'effetto di alcol, droghe o farmaci inebrianti.

* AVVERTENZA PER LA SICUREZZA PERSONALE!

Indossare sempre dispositivi di protezione individuale.

*DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme agli standard CSA Z94.3-07 o ANSI Z87.1 in base al tipo di lavoro svolto.

2. Indossare guanti che garantiscano una protezione adeguata ai materiali da lavorare o che riducano gli effetti delle vibrazioni dell'utensile.

Montaggio e utilizzo

PRE-INSTALLAZIONE

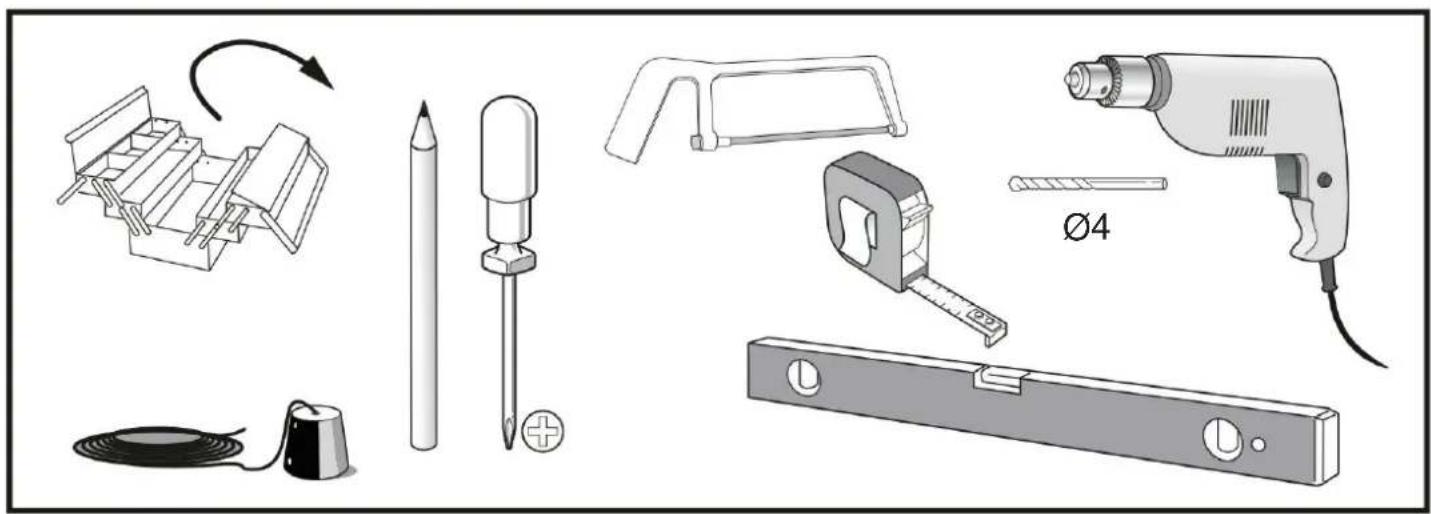

STRUMENTI NECESSARI

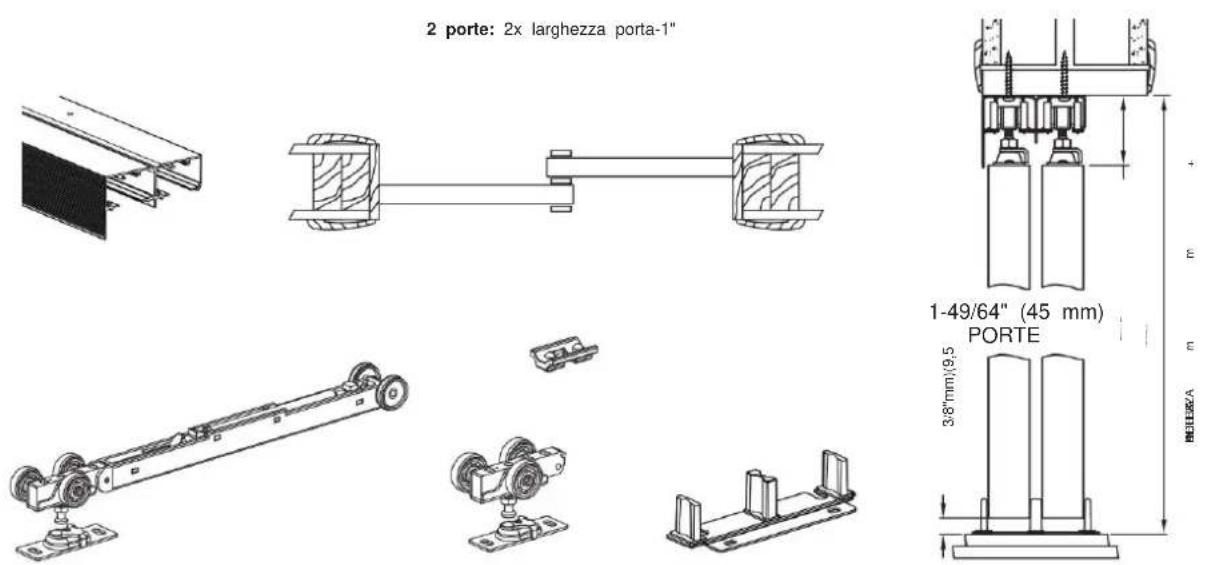

FERRAMENTA PER PORTE SCORREVOLI Adatto a porte in legno spesse 35 e 45 mm

2-13 4 (56)

PREPARARE L'APERTURA CON ATTENZIONE: ASSICURARSI CHE GLI ANGOLI SIANO PERFETTI, CHE LA TESTATA SIA A LIVELLO LIVELLATO E CHE GLI STIPITI SIANO DRITTI.

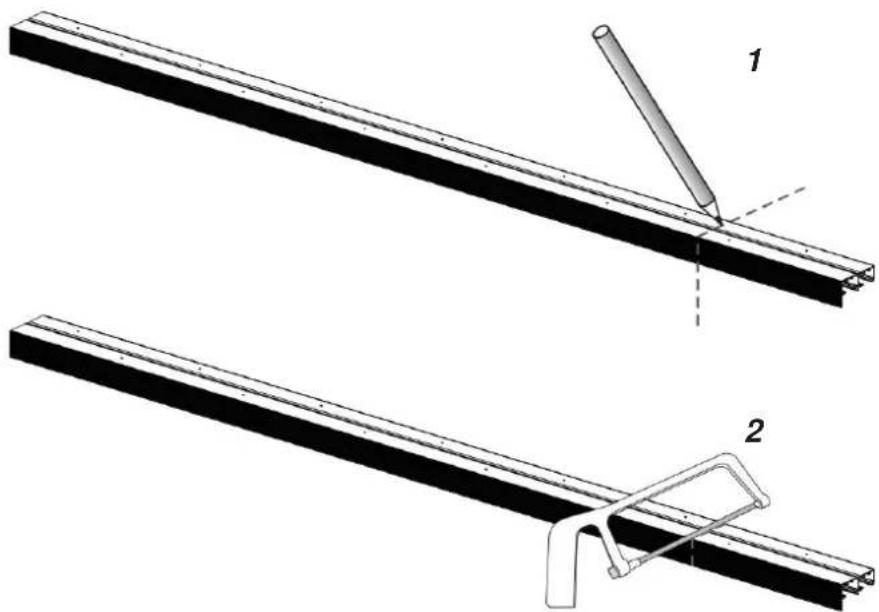

1 Istruzioni per il taglio: la lunghezza del binario può essere tagliata in base alle effettive esigenze.

2

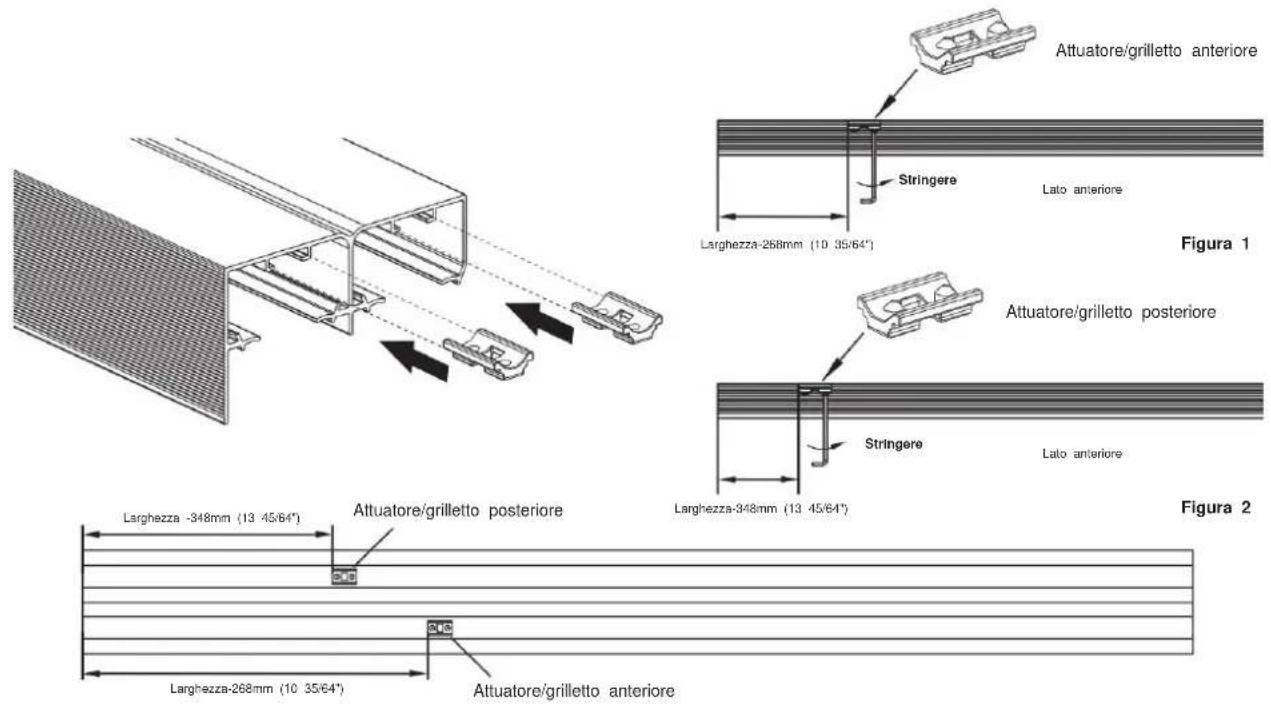

Posizionare il primo attuatore/grilletto di chiusura ammortizzata nel binario nel punto indicato, utilizzando le Figure 1 e 2. Nota: W=Larghezza della porta

3

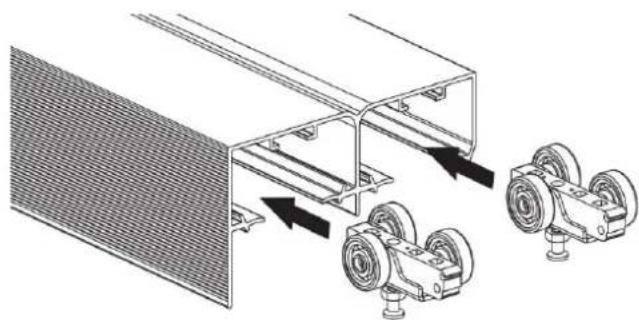

Inserire il gruppo ruota con cuscinetto a sfere nel binario

Per attivare l'ammortizzatore Soft Close, spingere il grilletto dell'ammortizzatore verso la posizione "attivata" su entrambi i lati.

4

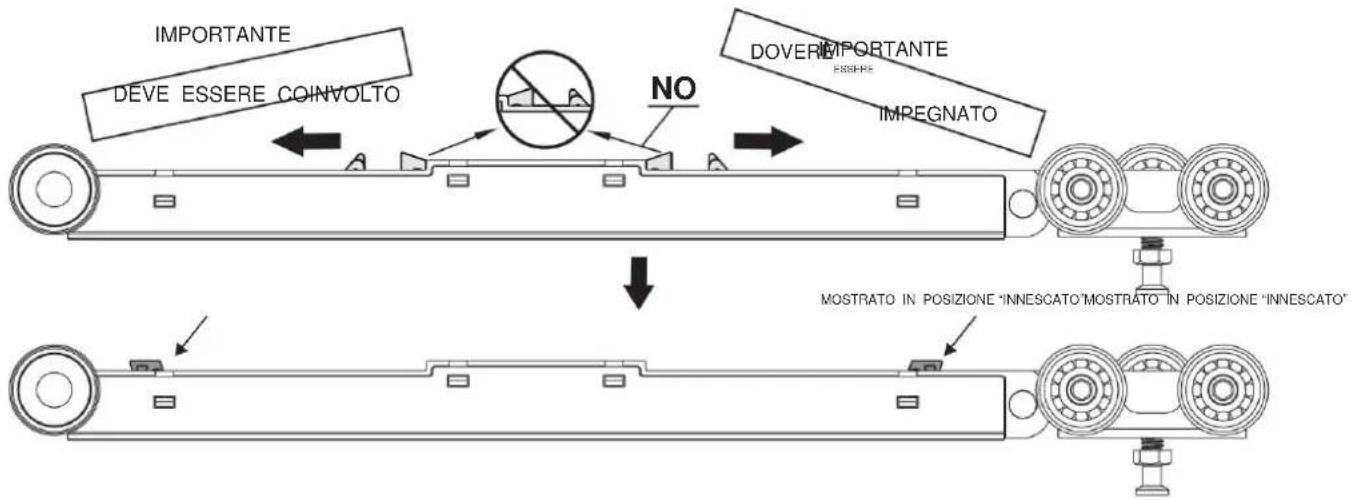

Questo passaggio è molto importante. L'AMMORTIZZATORE DEVE ESSERE INSERITO altrimenti la chiusura ammortizzata non funzionerà, l'ammortizzatore della chiusura ammortizzata potrebbe DANNEGGIARSI se installato in modo errato. La porta dovrà essere rimossa e l'installazione della chiusura ammortizzata dovrà ricominciare.

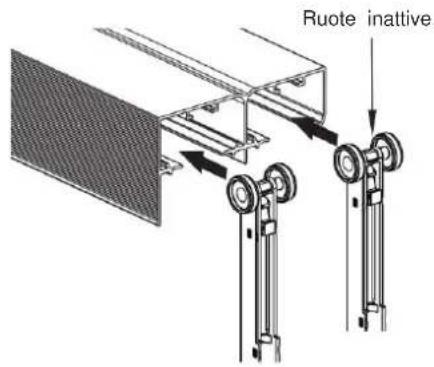

Inserire il gancio Soft Close nella guida (prima le ruote inattive)

Ruotare il gancio (parte a tre ruote) di 90° e spostare muovi prima il corpo soft close all'interno della pista, poi anche il gancio all'interno della pista.

UN

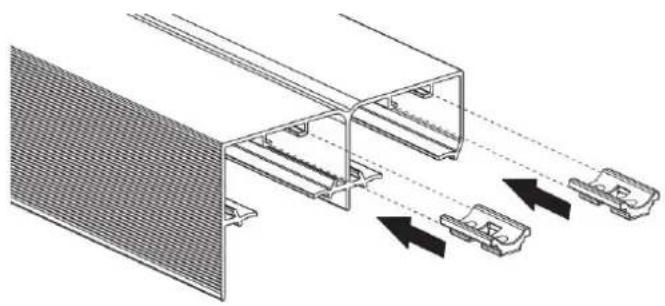

6 Posizionare il 2° attuatore/grilletto di chiusura ammortizzata nella guida e posizionarlo a 216 mm dalle piastre terminali.

Montare il binario sulla testata.

NOTA: alternare i gruppi di ruote del gancio nel binario per garantire una pressione uniforme.

ST4.2x32

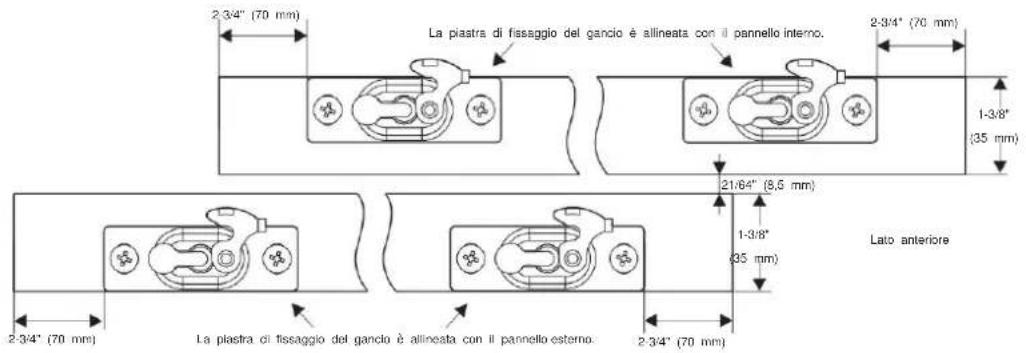

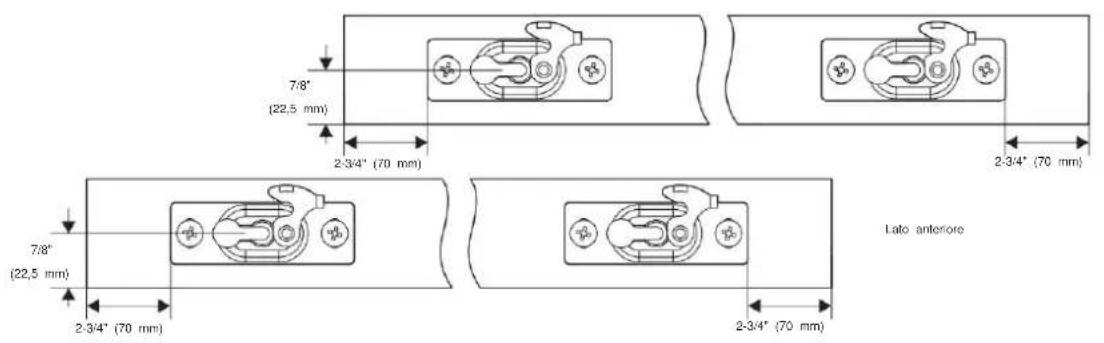

1. Montare le piastre di sospensione sulla porta: fissare le piastre della porta alla parte superiore della porta, a 70 mm (2-3/4") da ciascun bordo.

PORTA 45mm

PORTA 35mm

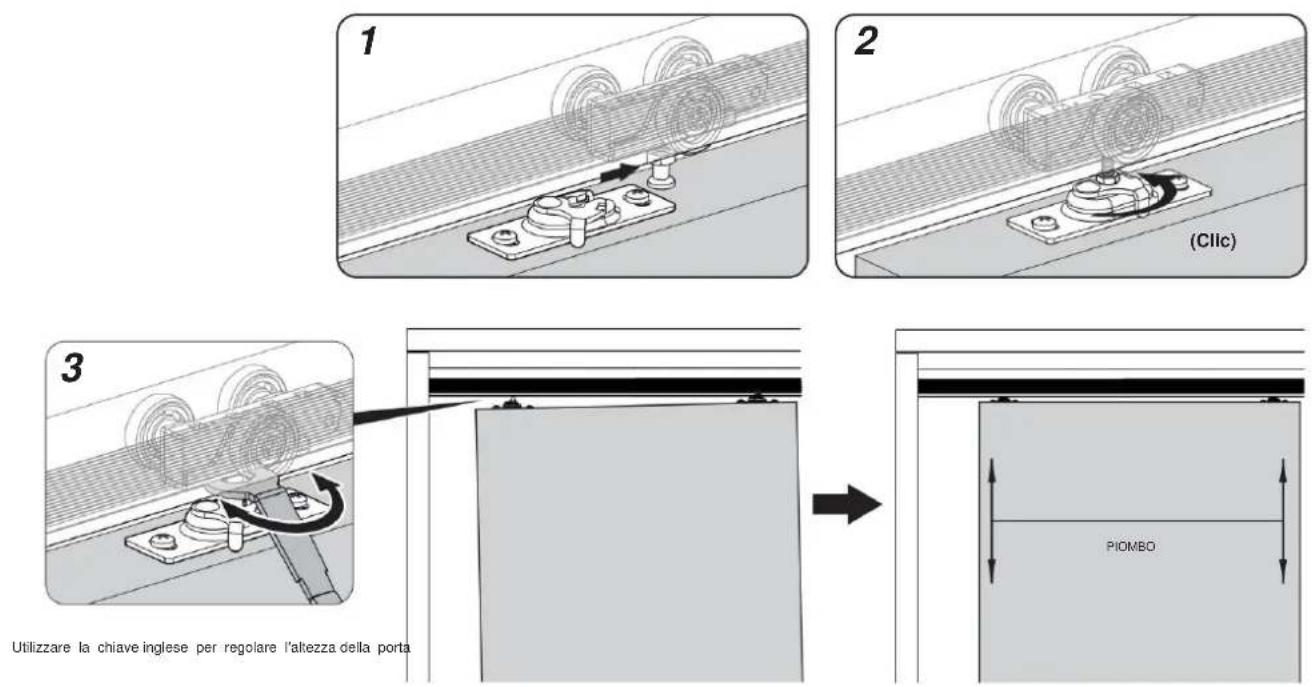

9 Appendere le parte. Iniziare prima dalla porta anteriore. Far scorrere il perno del gancio nella presa e far scattare la linguetta in posizione. Controllare per un viaggio nucleo. Ripetere con la porta posteriore.

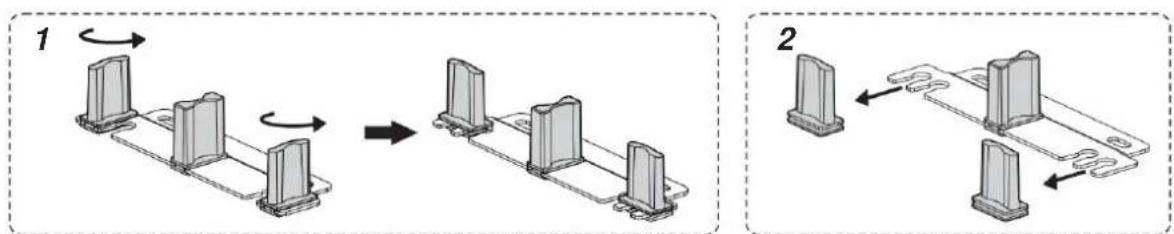

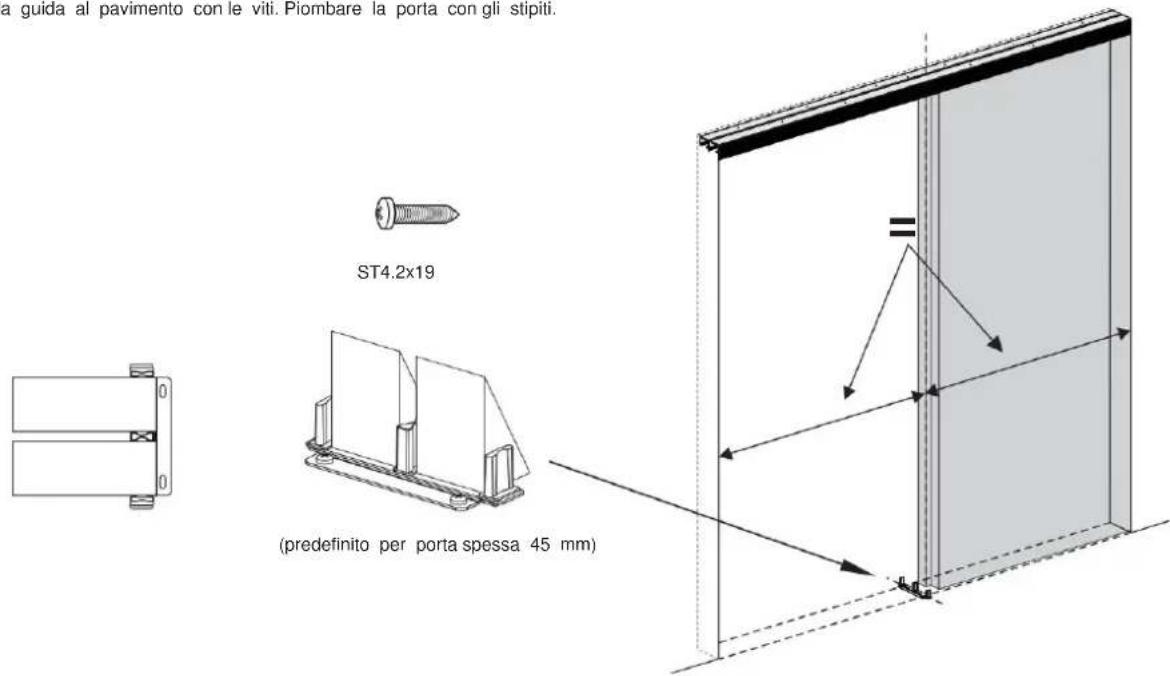

10 Installare la guida inferiore: far scorrere entrambe le porte verso lo stipite laterale Posizionare la guida tra le porte e alineare le porte con lo stipite, fissare

la guida al pavimento con le viti. Piombare la porta con gli stipiti.

Istruzioni di installazione della guida a pavimento per porta in legno spessa 35 mm:

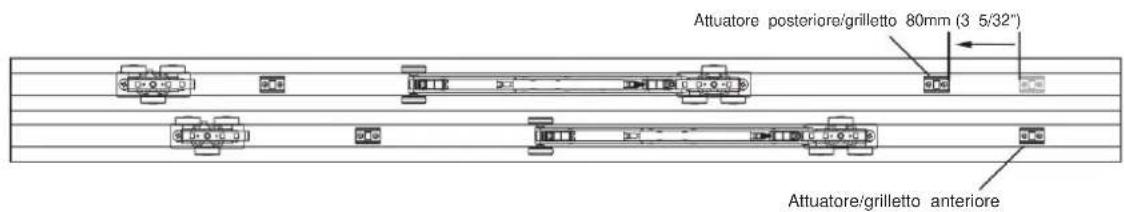

Spingere l'attuatore/grilletto posteriore SOLO di 80 mm verso sinistra come mostrato nella figura seguente.

NOTA: l'attuatore/grilletto anteriore non deve cambiare posizione.

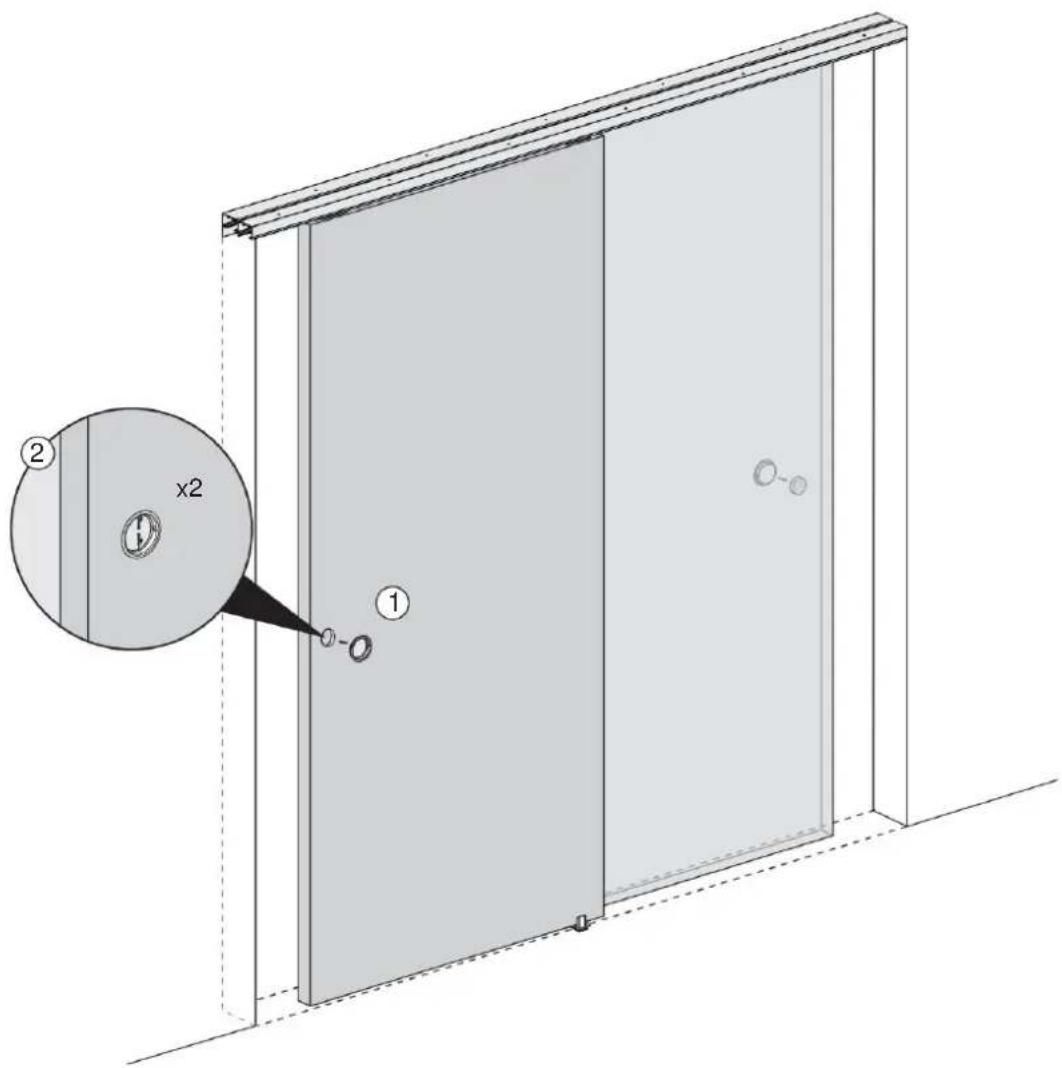

12Installare la maniglia: per prime cosa utilizzare uno stumenti per creare una scannatura nu ciascuna delle due porte, con una profondità di 29/64" (11,4 mm) e un diametro di 2° 1/8" (54 mm) e in line fissare la maniglia sulla porta.

Manutenzione

1. Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
