Tipo di prodotto	Kit per porta scorrevole
Marca	Vevor
Modello	YMXT-XC39-5
Utilizzo	Porta scorrevole interna per armadio o parete divisoria
Materiale del binario	Acciaio robusto
Larghezza porta consigliata	2 volte la larghezza della porta + 25 mm
Spessore porta compatibile	25 mm a 45 mm (1" a 1-3/4")
Altezza porta	Da determinare: dal pavimento finito + 19 mm o dal sottofondo + 38 mm
Utensili richiesti	Livella, matita, chiave, trapano, viti, cacciavite
Contenuto del kit	Binario, supporti, piastre porta, paracolpi, guide, viti di montaggio
Peso massimo supportato	Fino a 50 kg (stima)
Manutenzione	Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento
Sicurezza	Indossare occhiali antiurto e guanti di protezione durante l'installazione
Garanzia	Assistenza tecnica tramite www.vevor.com/support
Produttore	Shanghaiuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore USA	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Importatore Australia	SIHAO PTY LTD, NSW 2122
Importatore UE	E-CrossStu GmbH, 60329 Francoforte sul Meno
Riparabilità	Pezzi di ricambio disponibili tramite il supporto tecnico Vevor
Pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti abrasivi.

Domande frequenti - YMXT-XC39-5 Vevor

Come installare il binario della porta scorrevole Vevor ?

Tracciare una linea a terra a piombo del binario. Fissare il binario al muro all'altezza calcolata (pavimento finito + 19 mm o sottofondo + 38 mm). Utilizzare una livella per garantire l'orizzontalità. Praticare fori nei punti di riferimento e inserire i tasselli. Avvitare saldamente il binario.

Qual è la larghezza massima della porta supportata?

Le istruzioni indicano che la larghezza del binario deve essere 2 volte la larghezza della porta più 25 mm. Ad esempio, per una porta di 80 cm, è necessario un binario di 185 cm. Il kit può adattarsi a diverse larghezze, ma il binario deve essere tagliato alla giusta dimensione.

Come regolare l'altezza della porta dopo l'installazione?

Utilizzare una chiave per girare il bullone di regolazione situato sul supporto superiore. Girare in senso orario per alzare la porta, antiorario per abbassarla. Verificare l'aplomb con una livella dopo ogni regolazione.

Quali strumenti sono necessari per l'installazione?

Gli strumenti richiesti sono: una livella, una matita, una chiave (per i bulloni di regolazione), un trapano con punta adatta al muro, un cacciavite, e eventualmente una sega per tagliare il binario alla lunghezza corretta.

Come fissare le piastre della porta?

Fissare le piastre della porta sulla parte superiore della porta a 70 mm da ciascun bordo, con le linguette di bloccaggio sullo stesso lato. Utilizzare le viti fornite. Quindi, inserire la porta sotto il bullone di regolazione del supporto e spingere fino a quando il bullone si aggancia nella piastra. Premere la linguetta per bloccare.

Come installare i paracolpi?

Fissare il paracolpi sul bordo posteriore della porta a 1000 mm dal bordo inferiore. Utilizzare le viti fornite. Il paracolpi impedisce alla porta di urtare il montante alla fine della corsa.

Come mantenere la porta scorrevole?

Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento dei materiali. Pulire regolarmente il binario e le rotelle con un panno asciutto. Lubrificare i cuscinetti con uno spray al silicone se necessario.

Cosa fare se la porta non scorre correttamente?

Controllare prima l'aplomb della porta e del binario. Se la porta è storta, regolare l'altezza dei supporti. Pulire il binario e le rotelle. Se il problema persiste, contattare il servizio tecnico Vevor tramite www.vevor.com/support.

Posso usare questo kit per una porta pesante?

Il kit supporta porte fino a 50 kg circa (stima). Verificare che lo spessore della porta sia compreso tra 25 mm e 45 mm. Per porte più pesanti, si consiglia un kit rinforzato.

Come contattare il servizio clienti Vevor?

Visita il sito www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia elettronico. Puoi anche contattare gli importatori elencati nel manuale in base al tuo paese.

MANUALE UTENTE YMXT-XC39-5 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Set porta scorrevole

Modello:YMXT-XC39-5

Continuiamo impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi alla espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set porta scorrevole

Modello:YMXT-XC39-5

HAI BISOGNO DI AIUTO? CONTATTAC!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto quello set di porte scorrevoli.

• Si prega di leggere tutte le istruzioni prima di utilizzato. Le informazioni ti aiuteranno a ottener e migliorari risultati possibili.

I prodotti rappresentati in quello catalogo potrebbero avee un colore diverso rispetto all'articolo reale.

SALVA QUESTE ISTRUZIONI

AVVERTIMENO:

Assicurarsi che durante l'utilizzo degli utensili vengano rispetto le norme di salute e sicurezza, le normative

delle autorita locali e le norme generali sulle pratiche di officina.

* NONutilizzare utensili se danneggiati.

Mantenere gli utensili in buone condizioni e puliti per ottenere prestazioni ottimali e più sicure.

Indossare indumenti adatti per evitare di impigliarsi. Non indossare gioielli svolazzanti e legare i capelli lunghi.

Tenere conto di tutti gli utensili e dei pezzi utilizzati.

• Se si lavora fuori dal veicolo, assicurarsi che il posto di lavoro sia sicuro e stabile.

• Non utilizzato quosti strumenti se sei stanco o fatto l'effetto di alcol, droghe o farmaci inebrianti.

• AVVERTENZA PER LA SICUREZZA PERSONALE!

Indossare sempre dispositivi di protezione individuale.

*DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme agli standard CSA Z94.3-07 o ANSI Z87.1 in base al tipo di lavoro svolto.

2. Indossare guanti che garantiscano una protezione adeguata ai materiali da lavorare o che riducano gli effetti delle vibrazioni dell'utensile.

Montaggio e utilizzato

PRE-INSTALLAZIONE

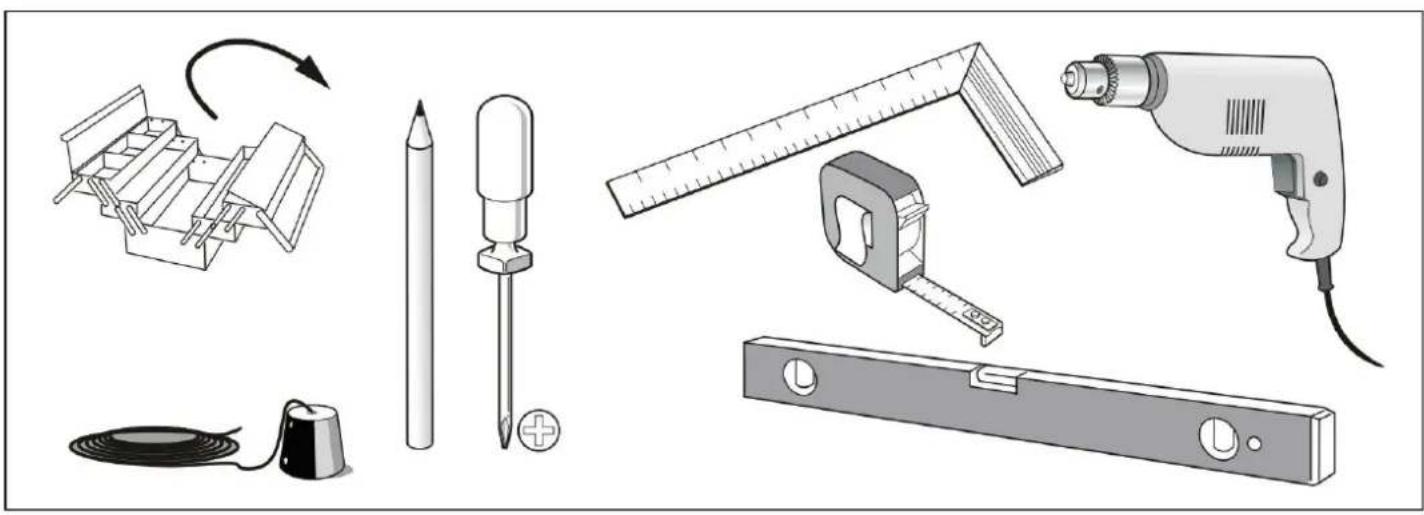

STRUMENTI NECESSARI

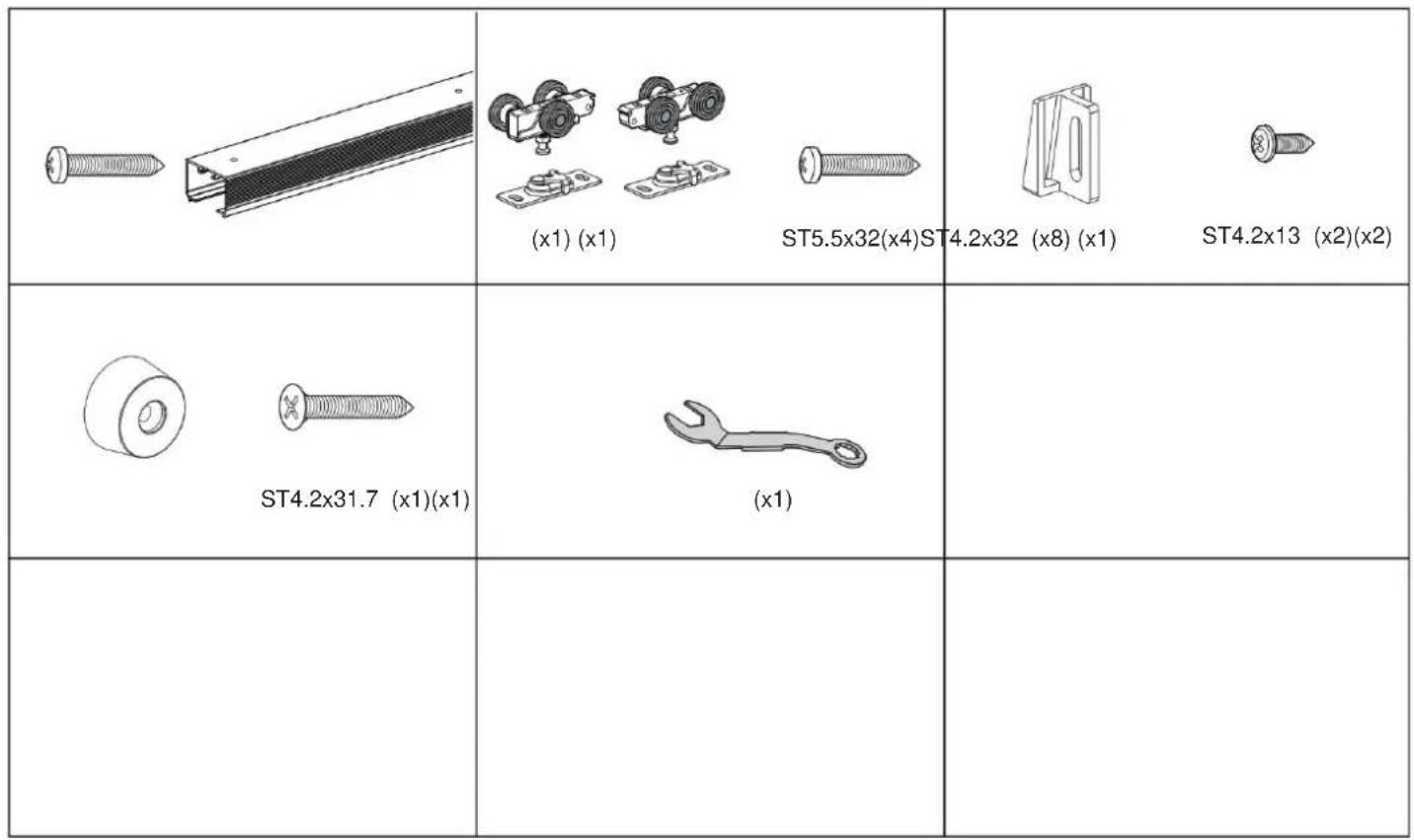

HARDWARE INCLUSO

Installazione

1

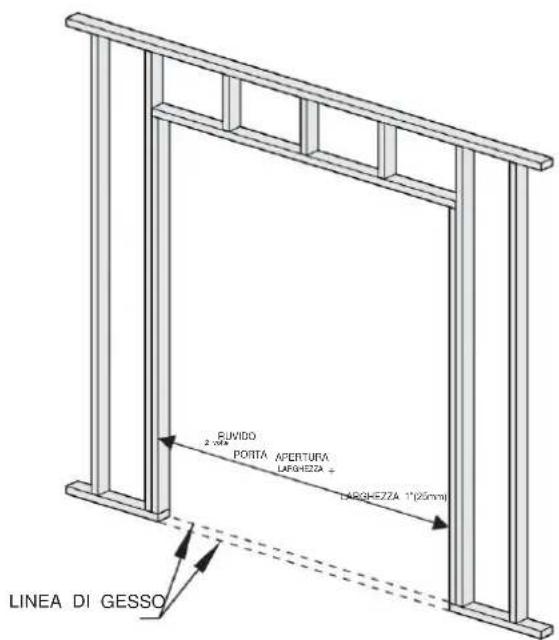

COSTRUZIONE DI UN'APERTURA GREZZA 1. La

testata delve essere SQUADRATA e A PIOMBO con tubo e LIVELLA.

1. La larghezza è 2 volle la larghezza della porta più 1" (25 mm).
2. Profondà della porta adatta: per pannelli da 1" (25 mm) a 1-3/4" (45 mm).

(

N

2

Tracciare una linea con il gesso sul pavimento, all'altezza degli stipiti laterali.

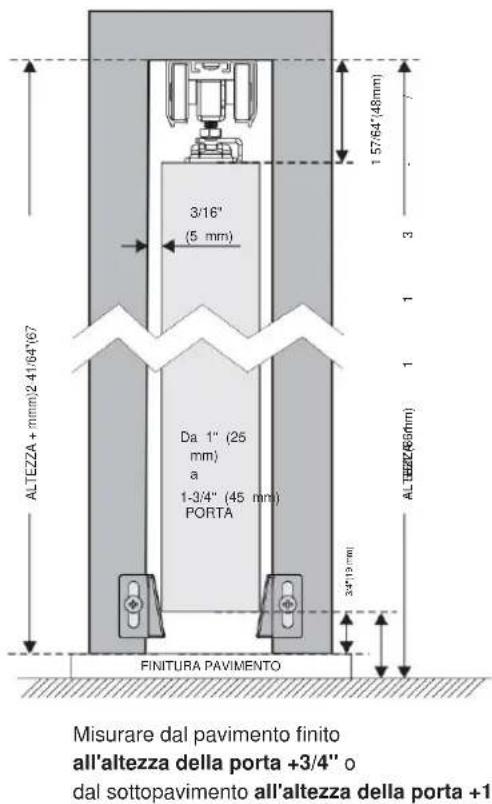

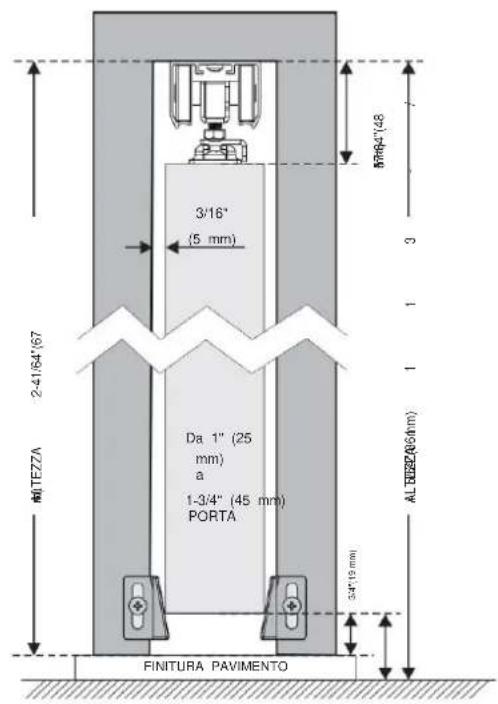

Misurare dal pavimento finito all'altezza della porta +3 / 4 o dal sottopavimento all'altezza della porta +1 - 1 / 2

3

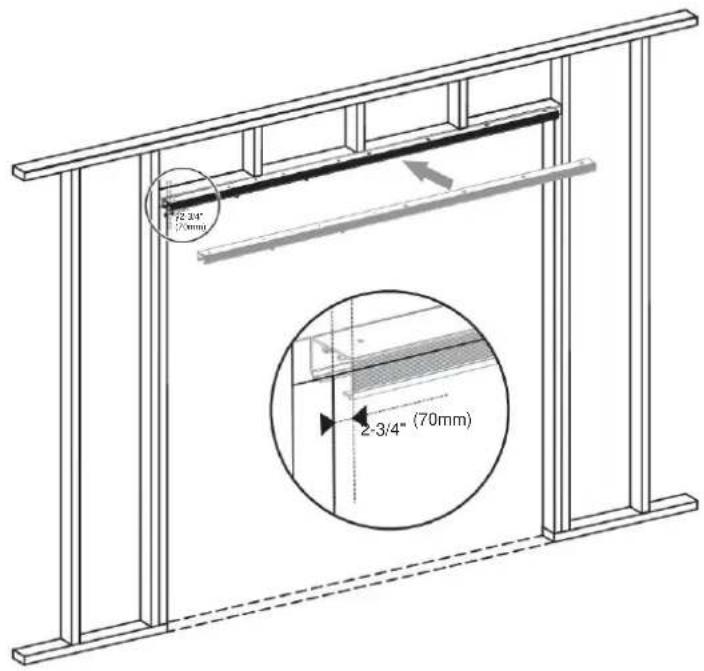

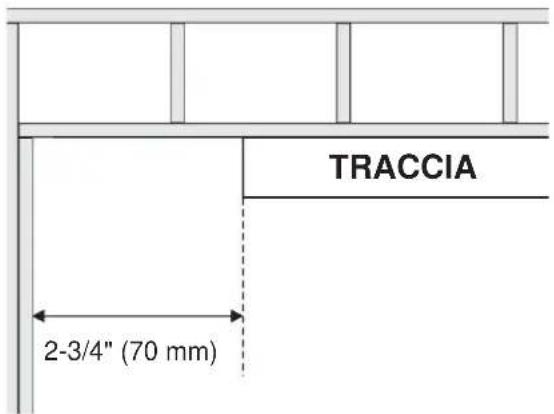

pregadi lasciare unospazio di 70 mm quando si posizione la rotgia.

4 S

5

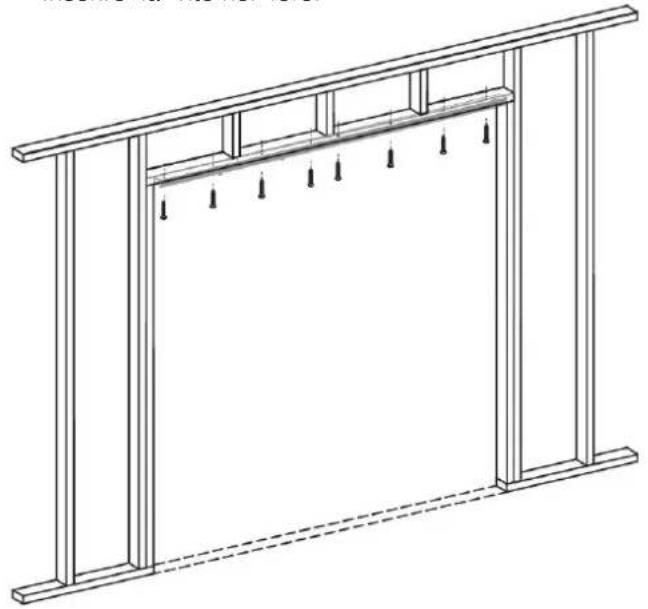

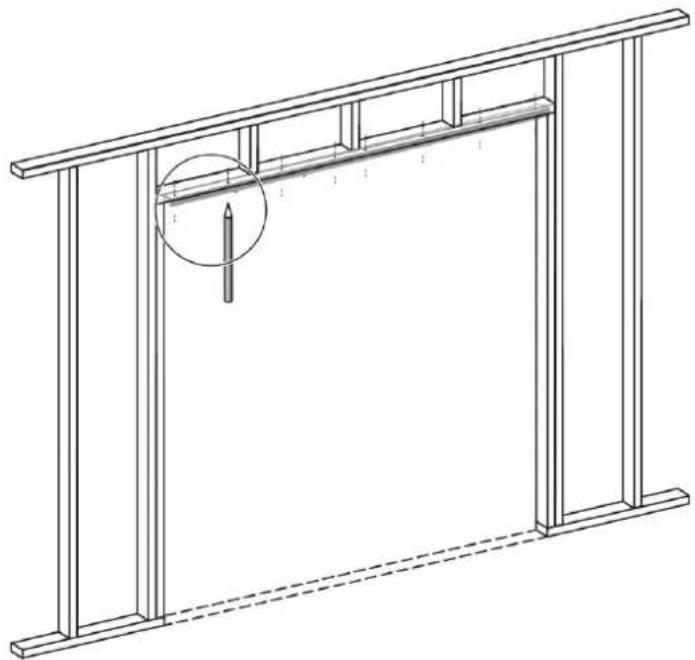

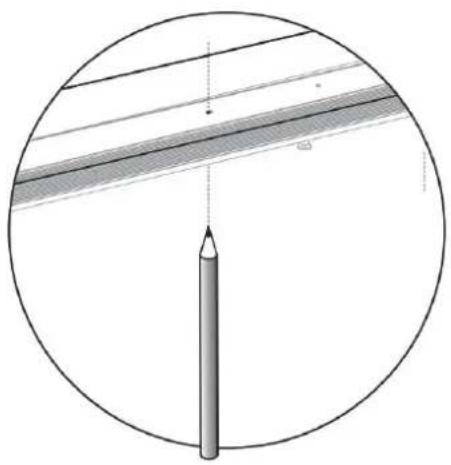

Utilizzare una matita per segnare i fori sul muro.

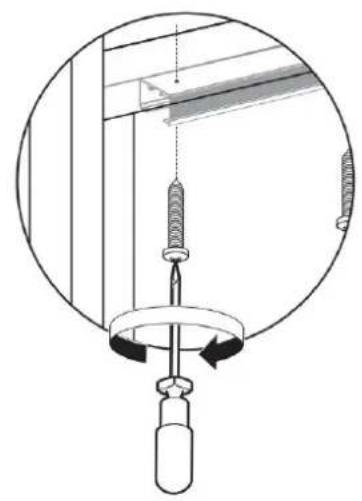

Inserire la vite nel foro.

6

7

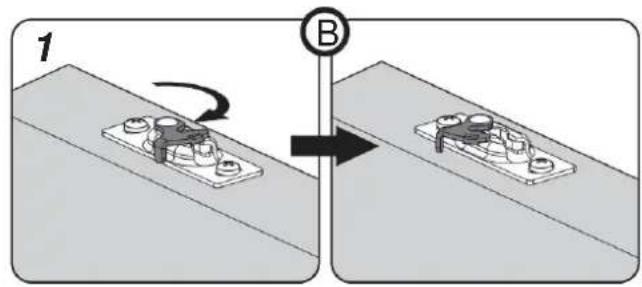

AB/Fissare piastredella portasa sullaparte superiore della portaa 2-3/4" (70 mm) da ciascun bordo con le linguette di bloccaggio sullo stesso lato.

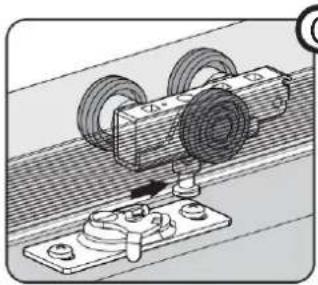

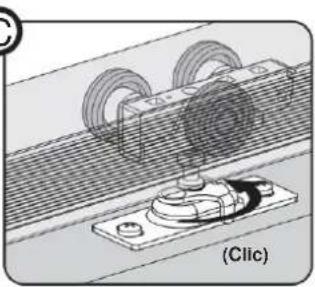

Porta CD/Monte posizionando la piastra della porta sotto il bullone di regolazione del gancio. Sollevare la porta e spingere il chiavistello nella piastra della porta, quando agganciare la linguetta in posizione. Ripetere la stessa operazione con l'altro gancio/targa per porta.

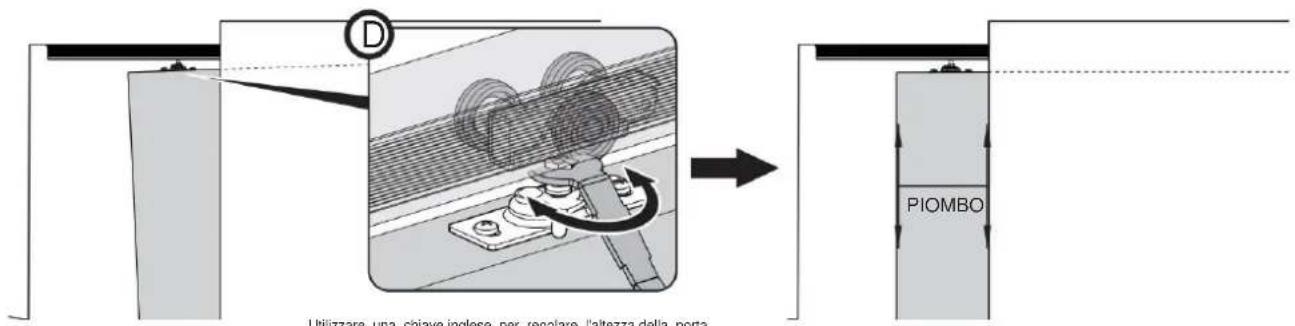

Utilizzato una chiave inglese per regolare l'altezza della porta.

9

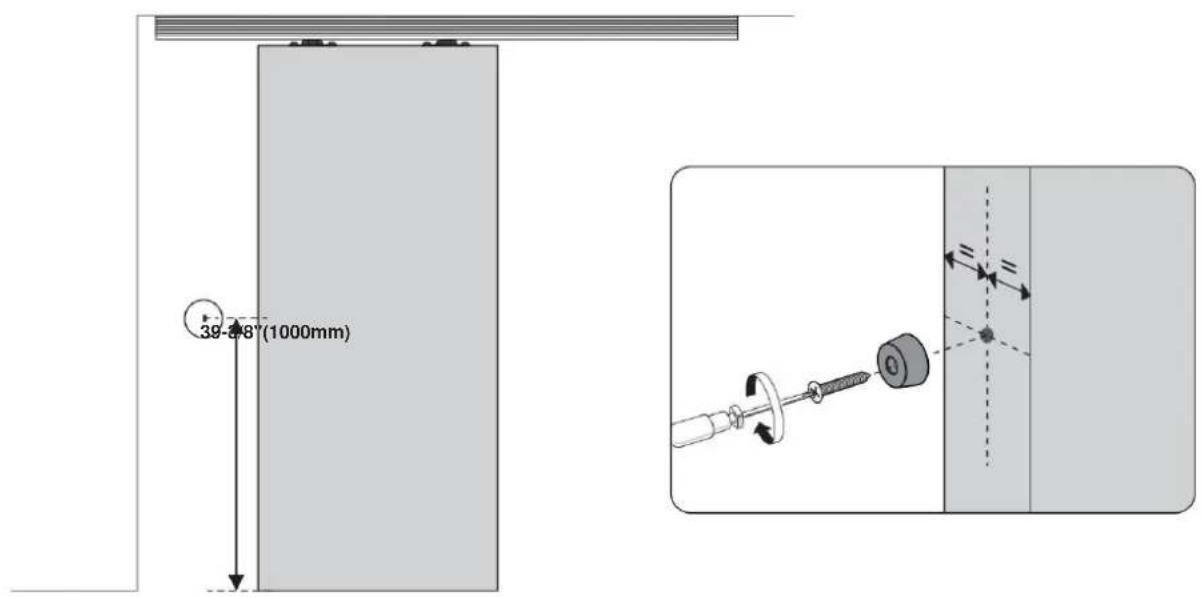

Fissare il paraurti sul bordo posteriore della porta a 39-3/8" (1000 mm) dal bordo inferiore.

10

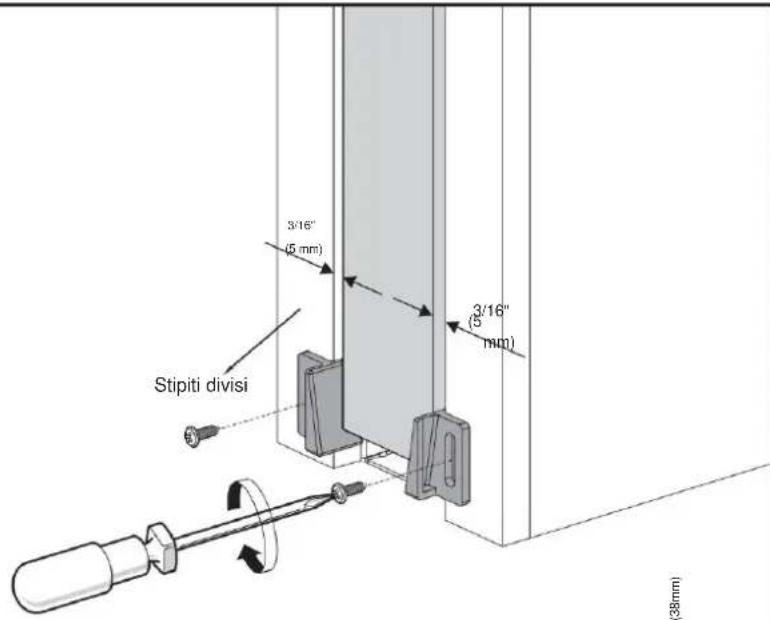

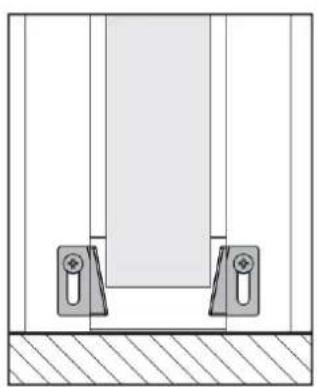

Fissare le guide sugli stipiti rifiniti nella parte inferiore della porta in modo che la porta rimanga al centro dell'apertura.

11

Installare gli stipiti finiti, la traversa divisa e l'involucro come migliorato.
Fissare la testata divisa sul dato della leva di bloccaggio con viti per la futura rimozione o regolazione della porta. NON USARE STIPITI CON DADO.

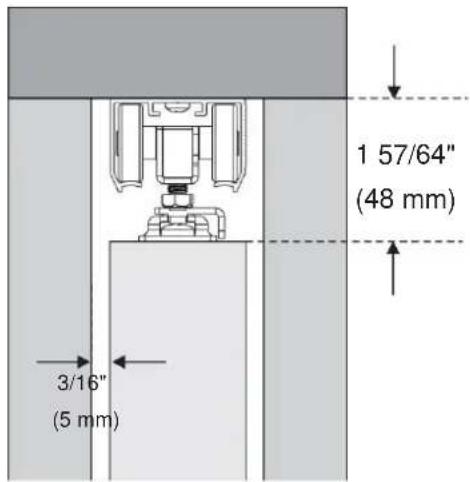

Note: lasciare almeno 5 mm (3/16") di spazio libero tra stipite e porta.

C

B

D

Manutenzione

1. Evitare l'esposizione prolungata al sole per prevenir l'invecchiamento.

Produttore: Shanghaiuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia. Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia
