Produkttyp	Schiebetür-Kit
Marke	Vevor
Modell	YMXT-XC39-5
Verwendung	Innenschiebetür für Schrank oder Trennwand
Schienenmaterial	Robuster Stahl
Empfohlene Türbreite	2-fache Türbreite + 25 mm
Kompatible Türstärke	25 mm bis 45 mm (1" bis 1-3/4")
Türhöhe	Zu bestimmen: ab fertigem Boden + 19 mm oder ab Rohboden + 38 mm
Erforderliche Werkzeuge	Wasserwaage, Bleistift, Schraubenschlüssel, Bohrmaschine, Schrauben, Schraubendreher
Kit-Inhalt	Schiene, Halterungen, Türbleche, Stoßdämpfer, Führungen, Montageschrauben
Maximales Stützgewicht	Bis zu 50 kg (Schätzung)
Pflege	Längere Sonneneinstrahlung vermeiden, um Alterung zu verhindern
Sicherheit	Bei der Installation Schutzbrille und Schutzhandschuhe tragen
Garantie	Technischer Support über www.vevor.com/support
Hersteller	Shanghaiuxinmuyeyouxiangongsi, Shanghai, China
Importeur USA	Sanven Technology Ltd., Rancho Cucamonga, CA 91730
Importeur Australien	SIHAO PTY LTD, NSW 2122
Importeur EU	E-CrossStu GmbH, 60329 Frankfurt am Main
Reparierbarkeit	Ersatzteile über den technischen Support von Vevor erhältlich
Reinigung	Mit einem weichen, trockenen Tuch reinigen. Scheuernde Produkte vermeiden.

Häufig gestellte Fragen - YMXT-XC39-5 Vevor

Wie installiere ich die Schiene der Vevor-Schiebetür?

Zeichnen Sie eine Linie auf dem Boden lotrecht zur Schiene. Befestigen Sie die Schiene in der berechneten Höhe an der Wand (fertiger Boden + 19 mm oder Rohboden + 38 mm). Verwenden Sie eine Wasserwaage, um die Waagerechte sicherzustellen. Bohren Sie Löcher an den Markierungen und setzen Sie Dübel ein. Schrauben Sie die Schiene fest.

Was ist die maximale Türbreite, die unterstützt wird?

Die Anleitung gibt an, dass die Schienenbreite 2-fache Türbreite plus 25 mm betragen muss. Zum Beispiel für eine 80 cm breite Tür benötigt man eine Schiene von 185 cm. Das Kit kann an verschiedene Breiten angepasst werden, aber die Schiene muss auf die richtige Länge zugeschnitten werden.

Wie stelle ich die Höhe der Tür nach der Installation ein?

Verwenden Sie einen Schraubenschlüssel, um die Einstellschraube am oberen Halter zu drehen. Drehen Sie im Uhrzeigersinn, um die Tür zu heben, gegen den Uhrzeigersinn zum Senken. Überprüfen Sie nach jeder Einstellung die Lotrichtung mit einer Wasserwaage.

Welche Werkzeuge werden für die Installation benötigt?

Die erforderlichen Werkzeuge sind: eine Wasserwaage, ein Bleistift, ein Schraubenschlüssel (für die Einstellschrauben), eine Bohrmaschine mit passendem Bohrer für die Wand, ein Schraubendreher und ggf. eine Säge zum Kürzen der Schiene auf die richtige Länge.

Wie befestige ich die Türbleche?

Befestigen Sie die Türbleche an der Oberseite der Tür in 70 mm Abstand von jeder Kante, mit den Verriegelungslaschen auf derselben Seite. Verwenden Sie die mitgelieferten Schrauben. Setzen Sie dann die Tür unter die Einstellschraube des Halters und schieben Sie sie, bis die Schraube in das Blech einrastet. Klicken Sie die Lasche zur Verriegelung.

Wie installiere ich die Stoßdämpfer?

Befestigen Sie den Stoßdämpfer an der Hinterkante der Tür in 1000 mm Abstand von der Unterkante. Verwenden Sie die mitgelieferten Schrauben. Der Stoßdämpfer verhindert, dass die Tür am Ende des Laufs gegen den Pfosten stößt.

Wie pflege ich die Schiebetür?

Vermeiden Sie längere Sonneneinstrahlung, um die Alterung der Materialien zu verhindern. Reinigen Sie regelmäßig die Schiene und die Rollen mit einem trockenen Tuch. Schmieren Sie die Lager bei Bedarf mit Silikonspray.

Was tun, wenn die Tür nicht richtig gleitet?

Überprüfen Sie zunächst die Lotrichtung der Tür und der Schiene. Wenn die Tür schief ist, stellen Sie die Höhe der Halter ein. Reinigen Sie die Schiene und die Rollen. Wenn das Problem bestehen bleibt, kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support.

Kann ich dieses Kit für eine schwere Tür verwenden?

Das Kit unterstützt Türen bis zu etwa 50 kg (Schätzung). Stellen Sie sicher, dass die Türstärke zwischen 25 mm und 45 mm liegt. Für schwerere Türen wird ein verstärktes Kit empfohlen.

Wie kontaktiere ich den Vevor-Kundendienst?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat. Sie können auch die in der Anleitung aufgeführten Importeure je nach Land kontaktieren.

BEDIENUNGSANLEITUNG YMXT-XC39-5 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schiebetürset

Modell: YMXT-XC39-5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", Halber Preis oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC39-5

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Stellen Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

• Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

• Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschenden Medikamenten stehen.

• WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.
2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

Montage und Verwendung

VORINSTALLATION

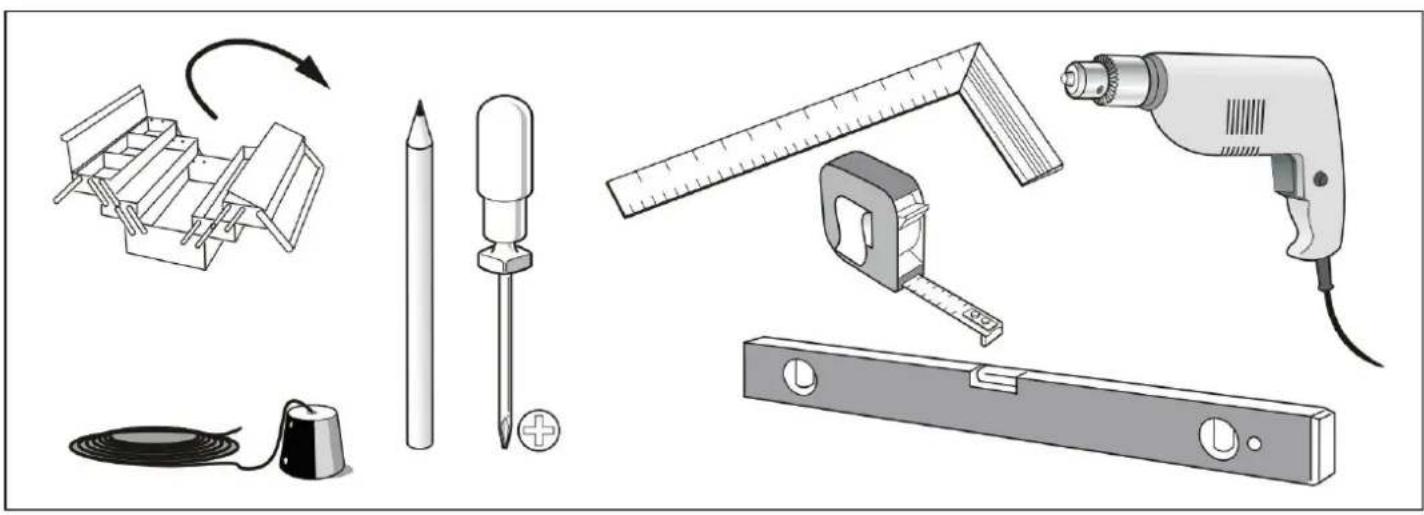

BENÖTIGTES WERKZEUG

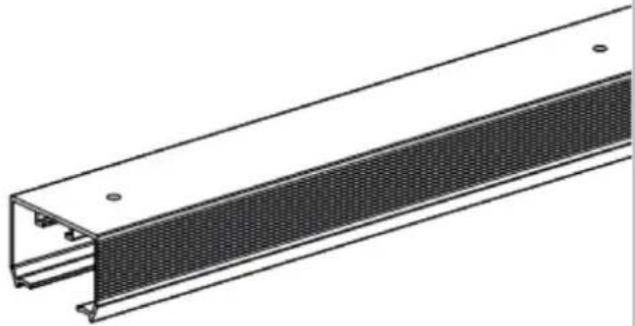

HARDWARE INKLUSIVE

ST4.2x32 (x8) (x1)	(x1) (x1) ST5,5 x 32 (x4)	ST4.2x13 (x2)(x2)
(x1) ST4,2 x 31,7 (x1)	(x1)

Installation

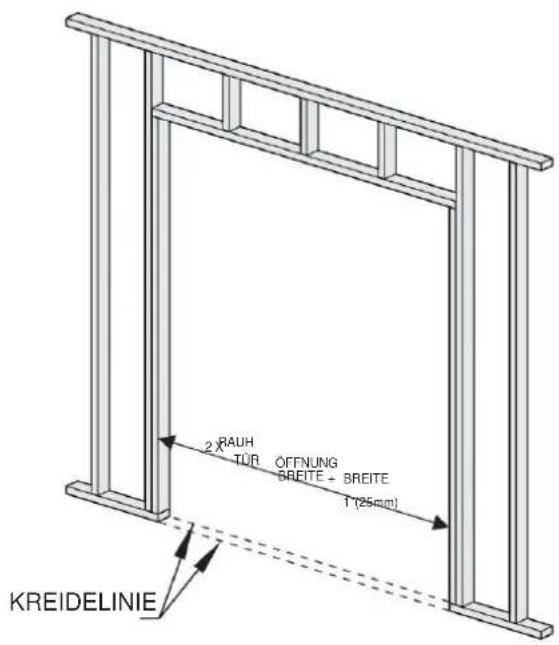

1. Grobe Öffnung konstruieren 1. Der Header

muss RECHTECKIG und lotrecht mit Rohr und Wasserwaage sein. 2. Die Breite beträgt das Doppelte der Türbreite plus 1 Zoll (25 mm). 3. Passende Turtiefe: Für Platten von 1" (25 mm) bis 1-3/4" (45 mm).

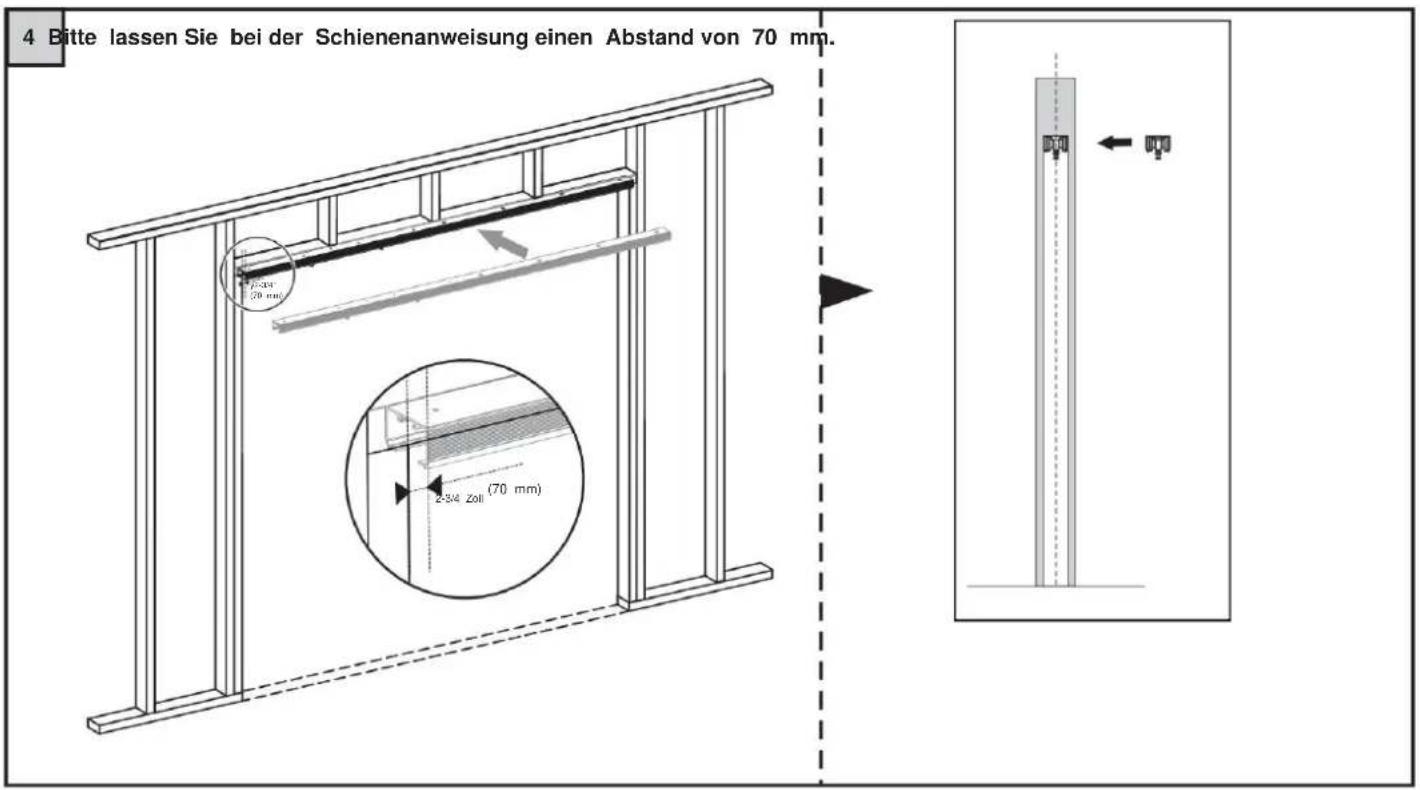

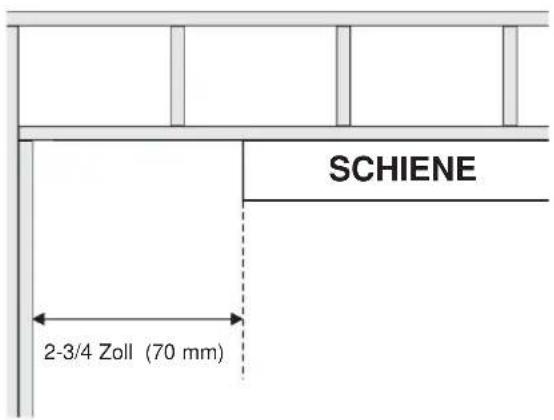

Ziehen Sie mit Kreide eine Linie auf dem Boden, gleichmäßig mit den Seitenpfosten.

Messen Sie von der fertigen Bodentürhöhe +3/4" oder vom Unterboden bis zur Türhöhe +1-1/2".

3

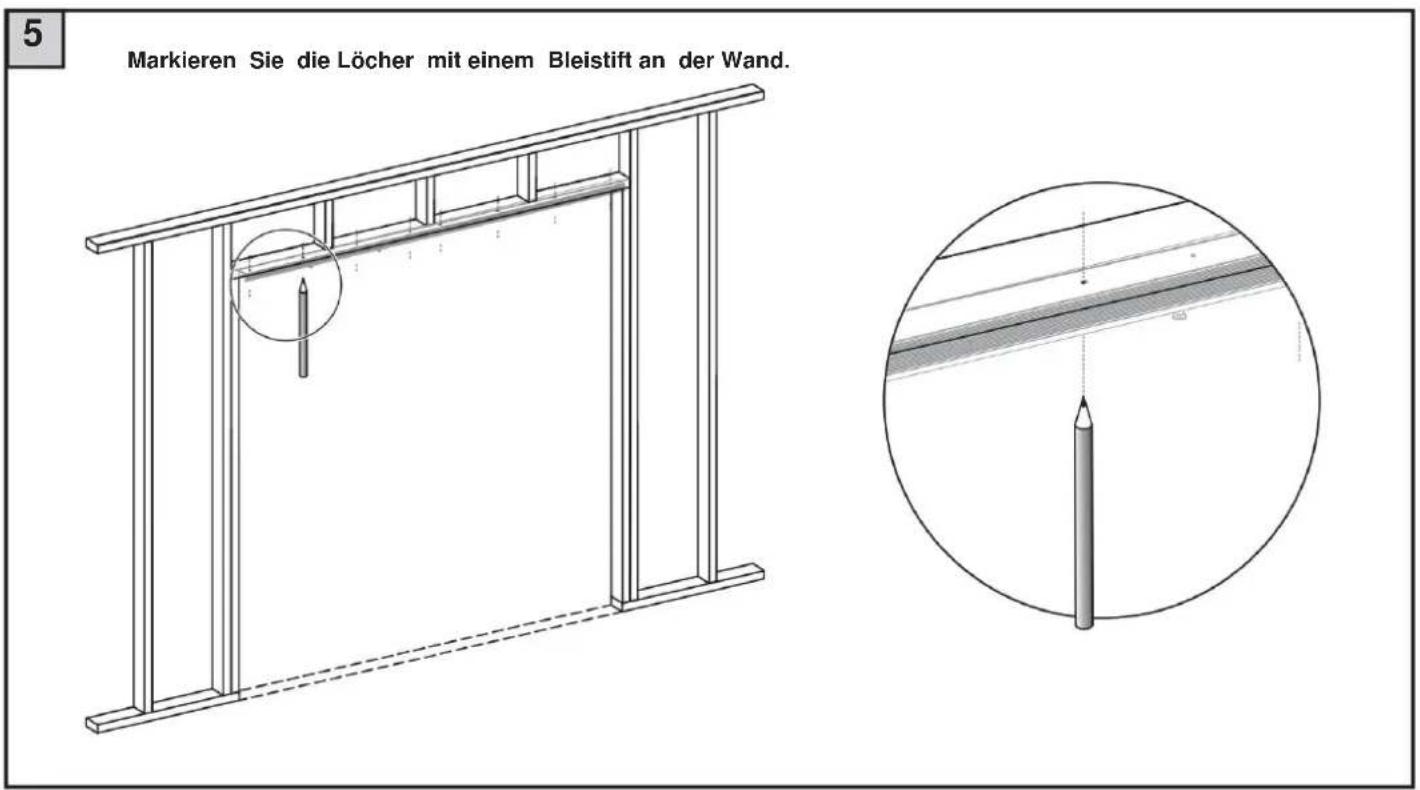

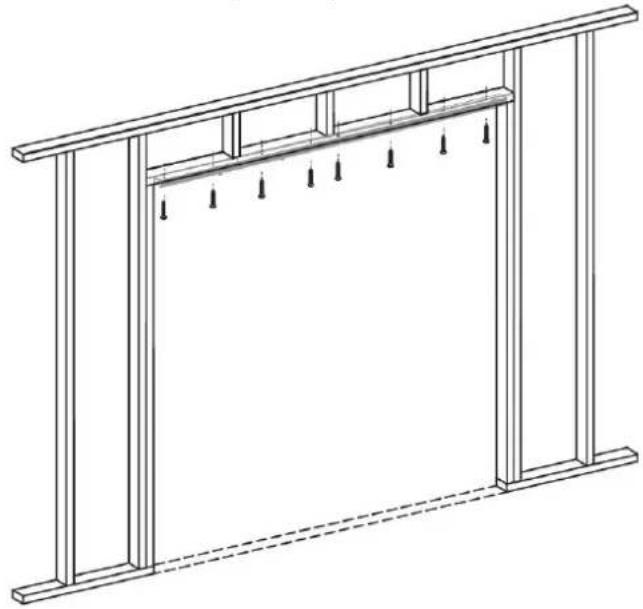

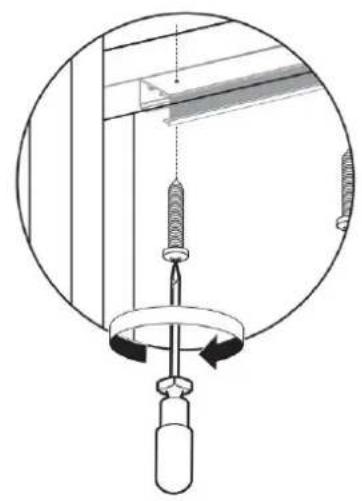

Setzen Sie die Schraube in das Loch ein.

6

7

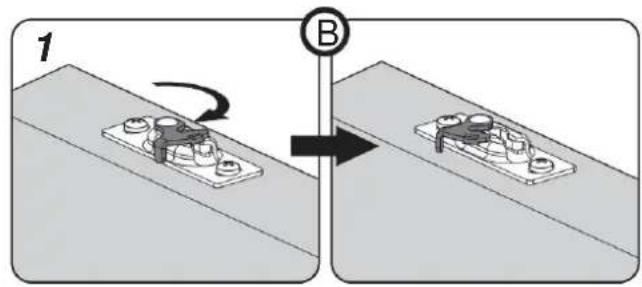

AB/Befestigen Sie Türplatten oben auf der Tür im Abstand von 2-3/4" (70 mm) von jeder Kante mit Verriegelungslaschen auf der gleichen Seite.

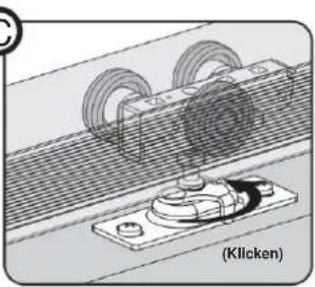

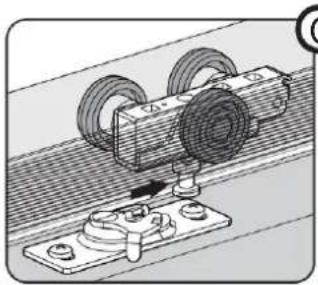

CD/Montieren Sie die Tür, indem Sie die Türplatte unter dem Einstellbolzen des Aufhängers positionieren. Heben Sie die Tür an, drücken Sie den Riegel in die Türplatte und lassen Sie die Lasche einrasten. Wiederholen Sie dies mit dem anderen Kleiderbügel/Türschild.

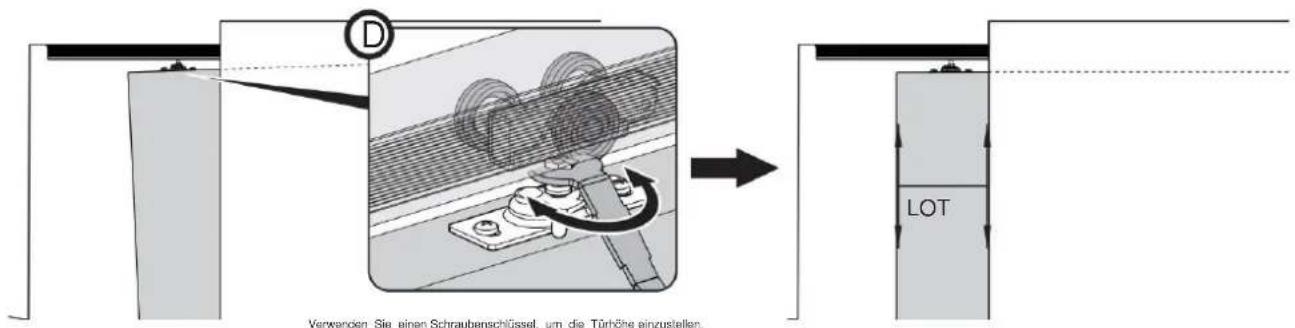

Verwenden Sie einen Schraubenschlüssel, um die Tür einzustellen.

9

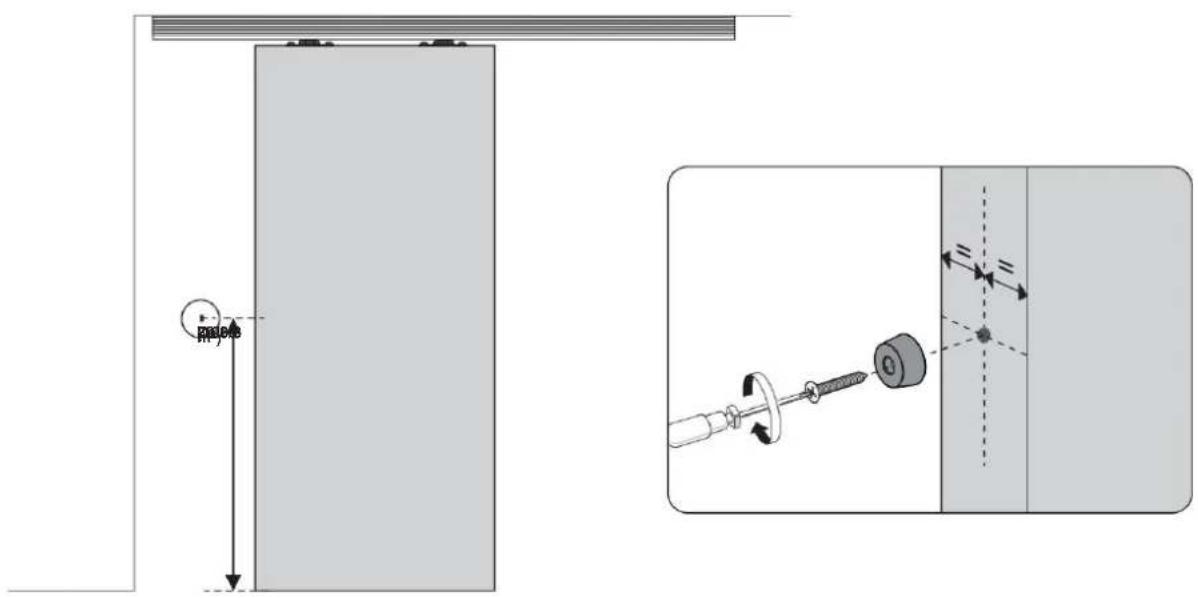

Befestigen Sie den Stoßflansch an der Hinterkante der Tür, 1000 mm (39-3/8 Zoll) von der Unterkante entfernt.

10

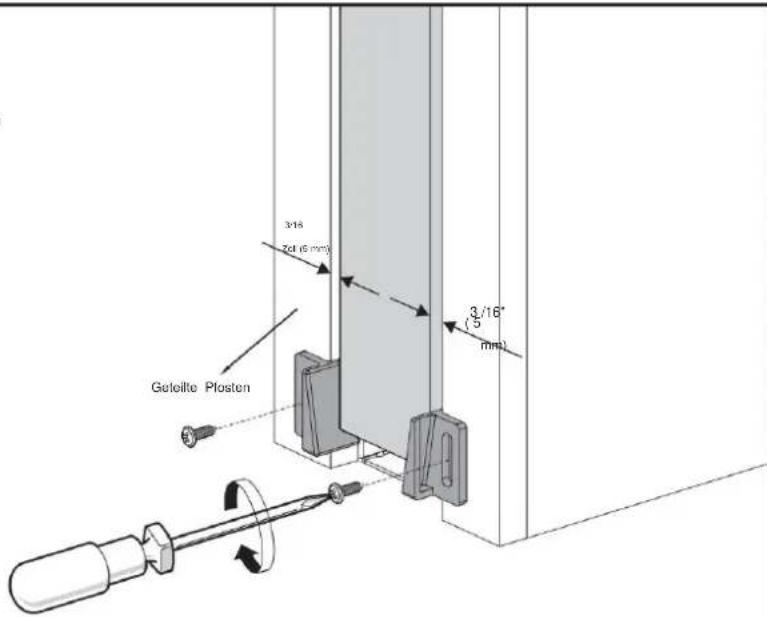

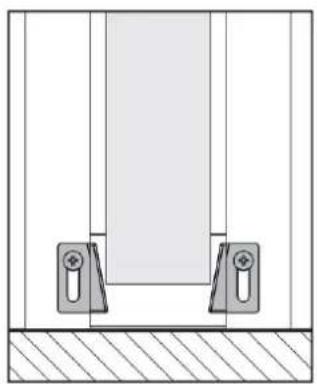

Befestigen Sie die Führungen an den fertig geteilten Türpfosten, sodass die Tür in der Mitte der Öffnung gehalten wird.

11

Installieren Sie fertige Pfosten, geteilte Sturzbretter und Verkleidungen wie gezeigt.

Befestigen Sie den geteilten Kopf auf der Seite des Schlosshebels mit Schrauben, um die

Tür später entfernen oder anpassen zu können. VERWENDEN SIE KEINE TÜRPFANNEN MIT DADO'S.

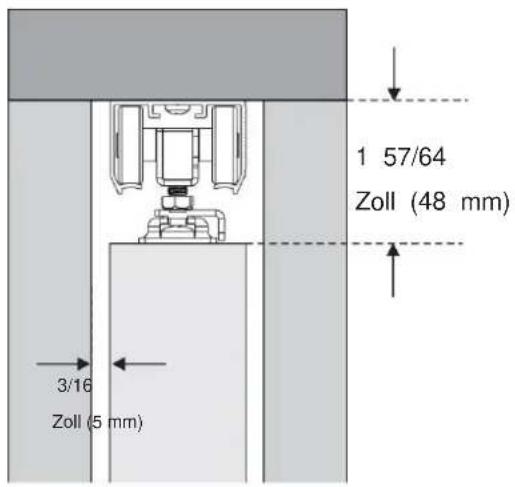

Hinweis: Zwischen Türpfosten und Tür muss ein Abstand von mindestens 5 mm (3/16 Zoll) eingehalten werden.

E

JA

NEIN

A

B

C

D

Wartung

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.
