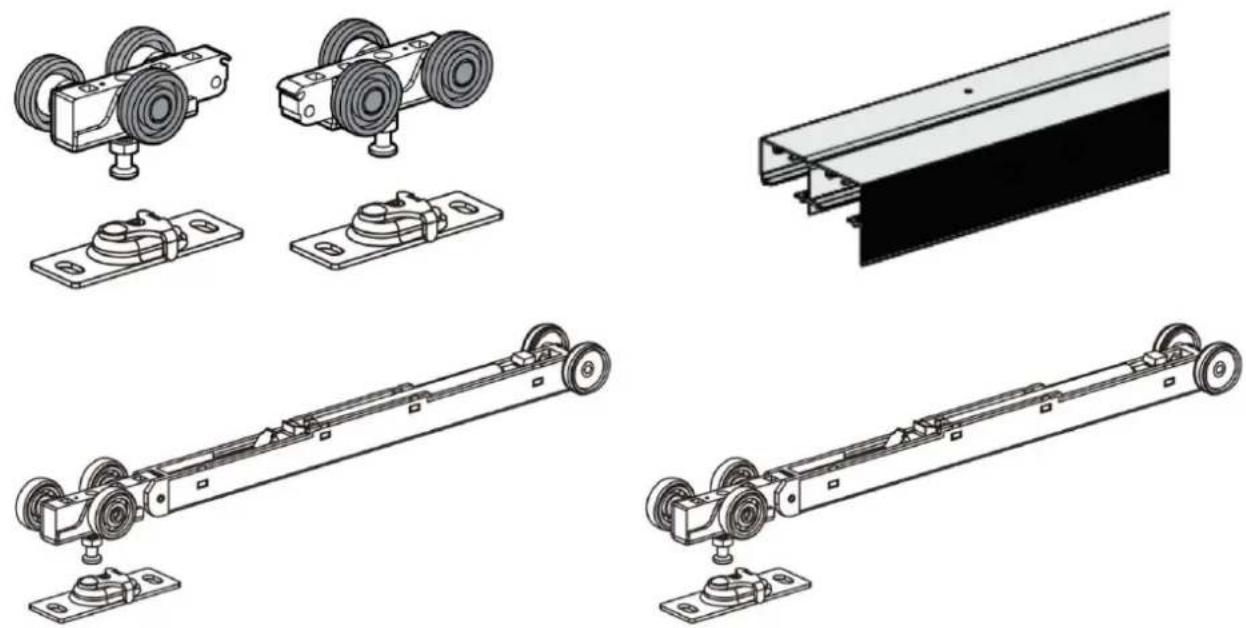

Schuifdeurset

Model:YMXT-XC40-8B

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor gezondheid en veiligheid,

de lokale autoriteiten en de algemene werkplaatsvoorschriften.

* GEBRUIK GEEN gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en veiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse sieraden en bind lang haar vast.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

* Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.

Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.

* WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

Draag altijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die de effecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

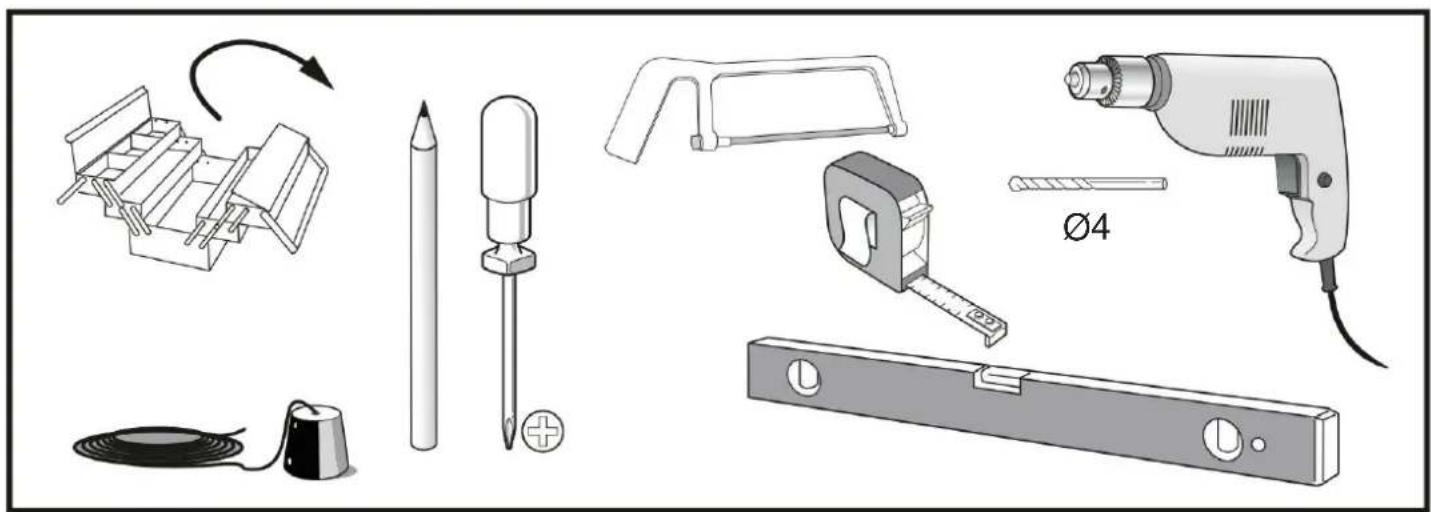

BENODIGDE GEREEDSCHAPPEN

1 Snij-instructies: De lengte van het spoor kan worden ingekort volgens de werkelijke behoeften.

2

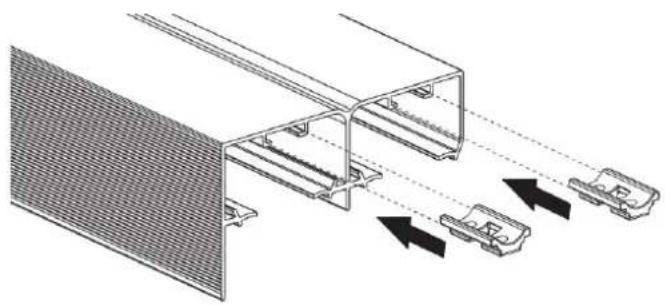

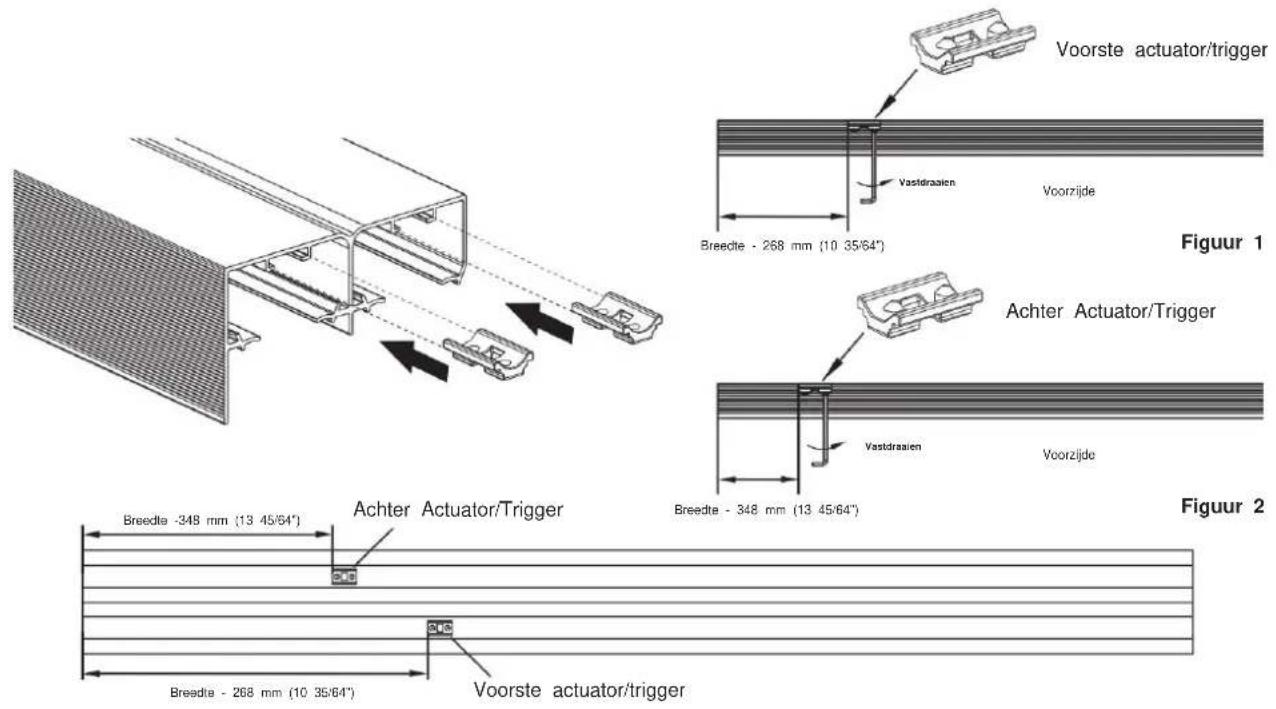

Plaats de eerste soft close actuator/trigger op de aangegeven plaats in het spoor volgens figuur 1 en 2. Let op: B = Deurbreedte

3
Plaats de kogellager-hangerwielconstructie in het spoor

Schakel de Soft Close-demper in door de dempertrekker aan beide kanten in de 'ingeschakelde' stand te duwen.

4

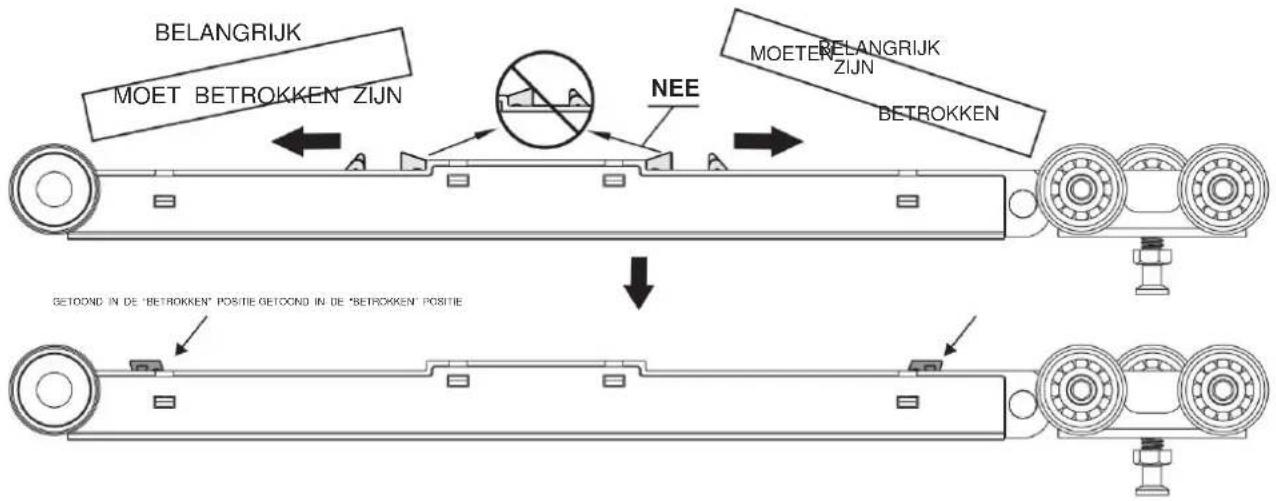

Deze stap is erg belangrijk. DE DEMPER MOET WORDEN INGESCHAKELD, anders werkt de soft close niet. De Soft Close Dampener kan BESCHADIGD raken als deze niet correct wordt geïnstalleerd. De deur moet worden verwijderd en de installatie van de Soft Close moet opnieuw worden gestart.

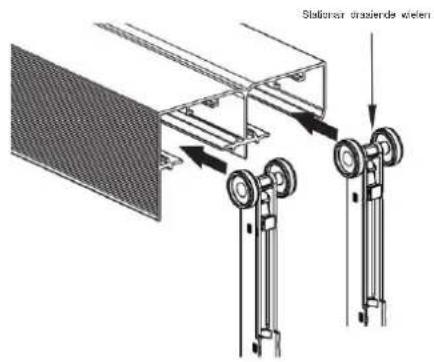

Plaats de Soft Close Hanger in de rail (eerst de vrijloopwielen)

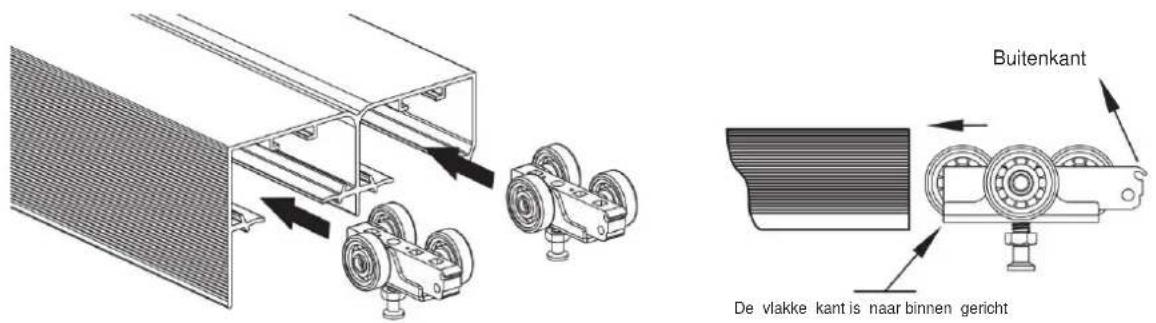

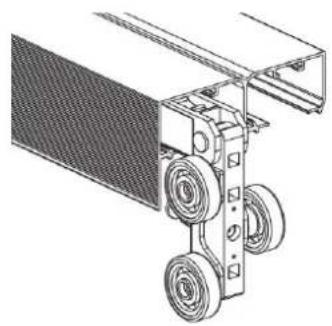

Draal de hanger (driewielgedeelte) 90 graden en beweeg en beweeg het lichaam eerst zachtjes dicht binnen het spoor, en dan ook de hanger in de rails.

A C

B

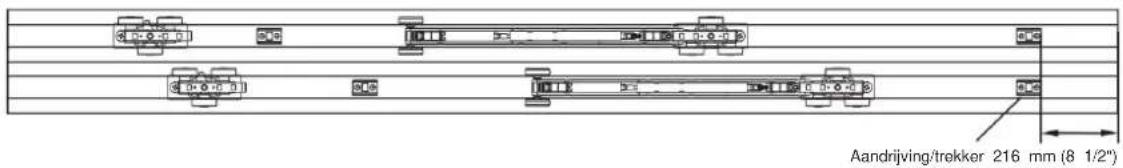

6 Plaats de 2e soft close actuator/trigger in de rail en zorg dat deze 216 mm van de eindplaten verwijderd is.

7 Track aan header koppelen.

OPMERKING: Plaats de ophangwielen afwisselend op de rails om een gelijkmatige druk te verkrijgen.

ST4.2×32

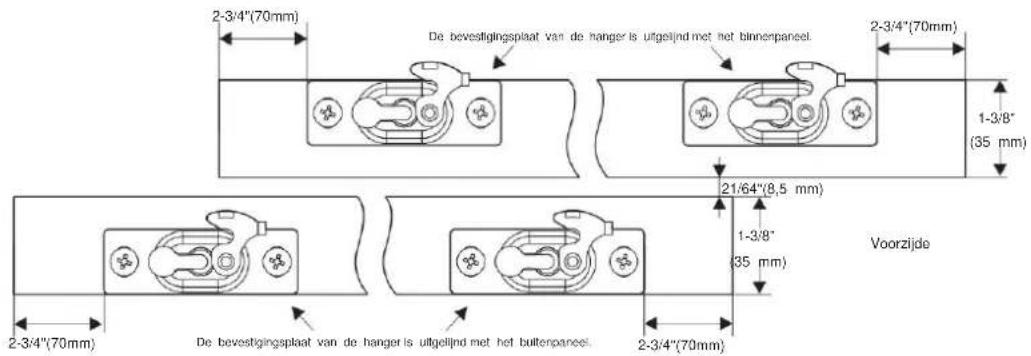

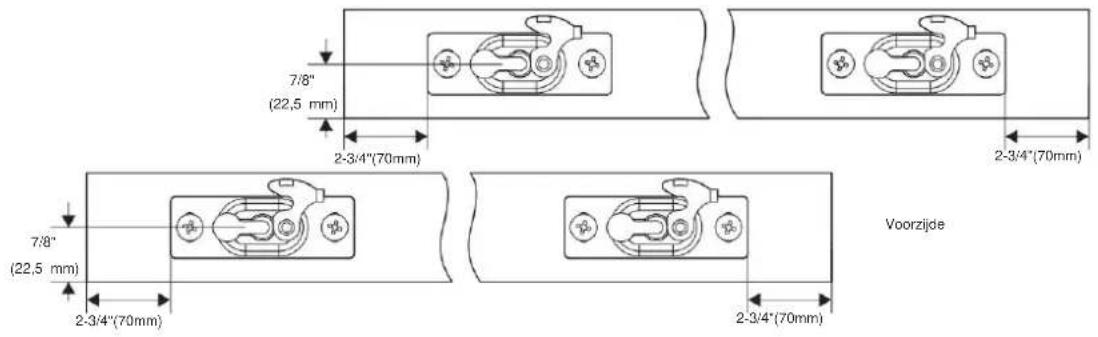

8 Bevestigingsplaten aan de deur: Bevestig de deurplaten aan de bovenkant van de deur, op 70 mm van elke rand.

45mm DEUR

35mm DEUR

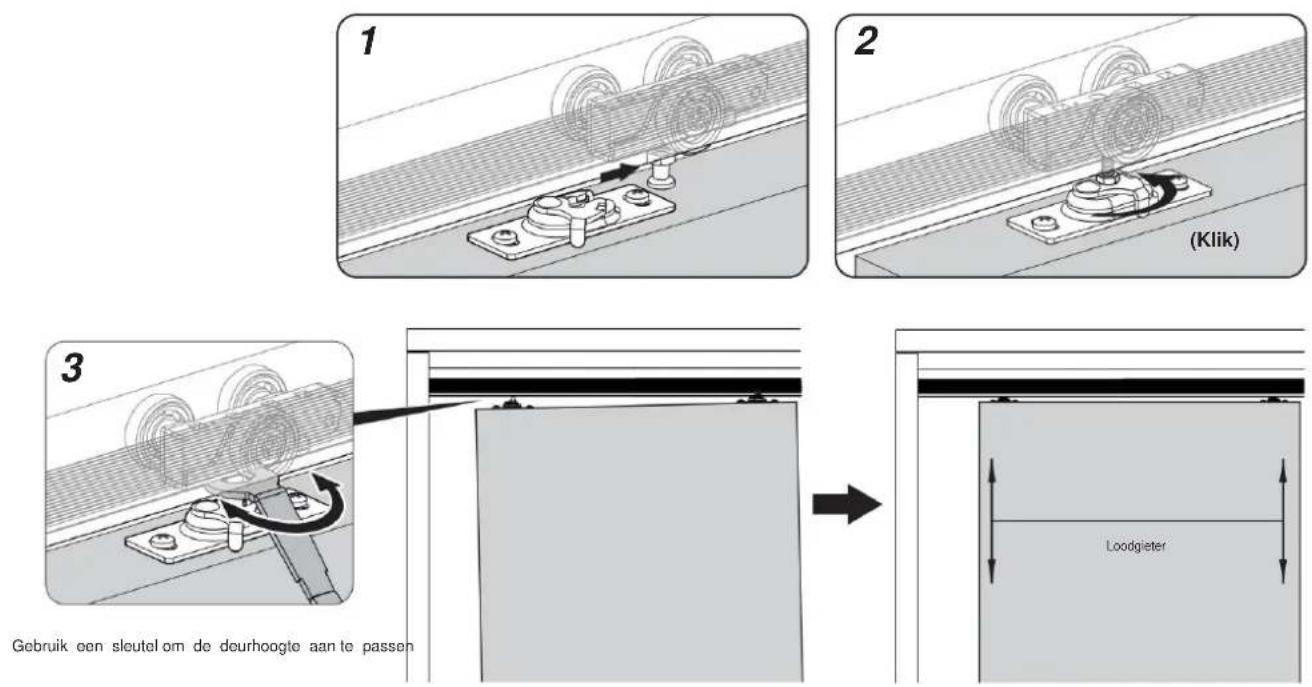

9 Hang deuren op. Begin eerst met de voordeur. Schuif de scharnierpen van de hanger in de houder en klik het lipje op zijn plaats. Controleer voor soepel reizen. Herhaal met de achterdeu!

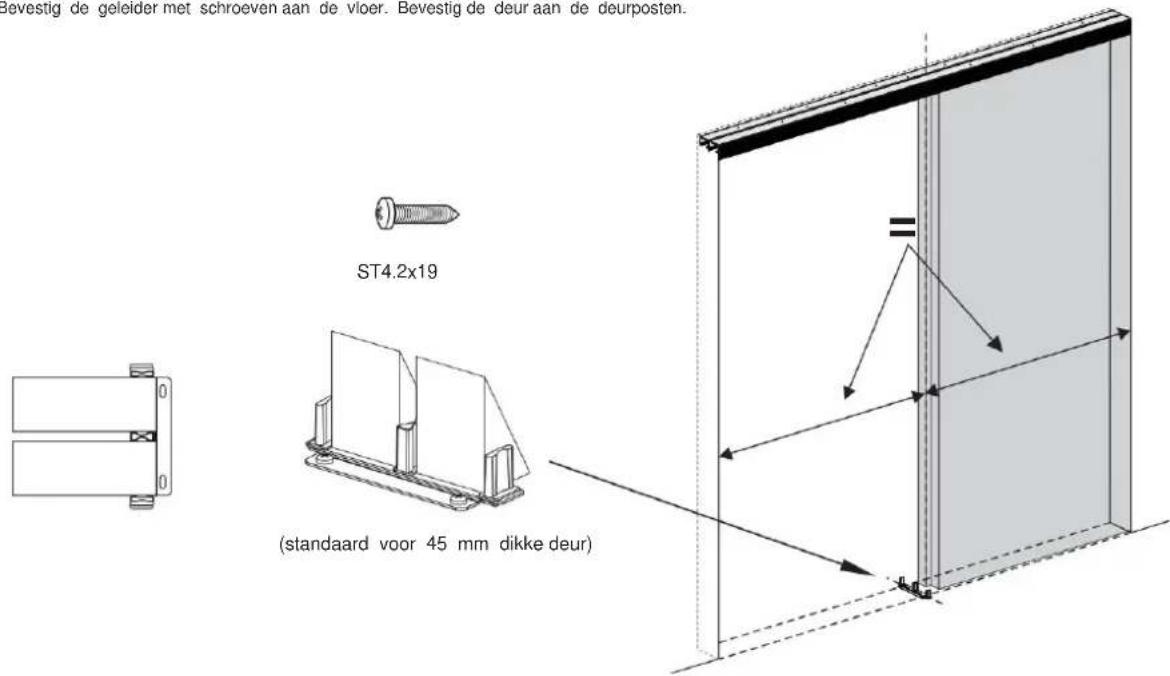

10 Ondergeleider Installeren: Schuif, beide deuren, naar de zijpost. Plaats de geleider tussen de deuren en lijn de deuren uit met de deurpost.

Bevestig de geleider met schroeven aan de vloer. Bevestig de deur aan de deurposten.

Installatie-instructies voor vloergeleider voor 35 mm dikke houten deur:

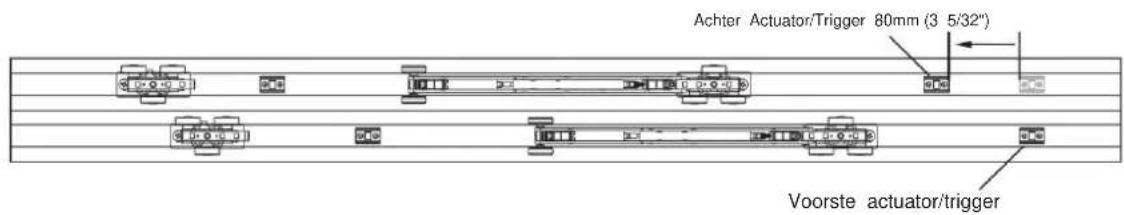

11 Duw de achterste actuator/trekker ALLEEN 80 mm naar links, zoals weergegeven in de volgende afbeelding. OPMERKING: De voorste actuator/trekker hoeft niet van positie te veranderen.

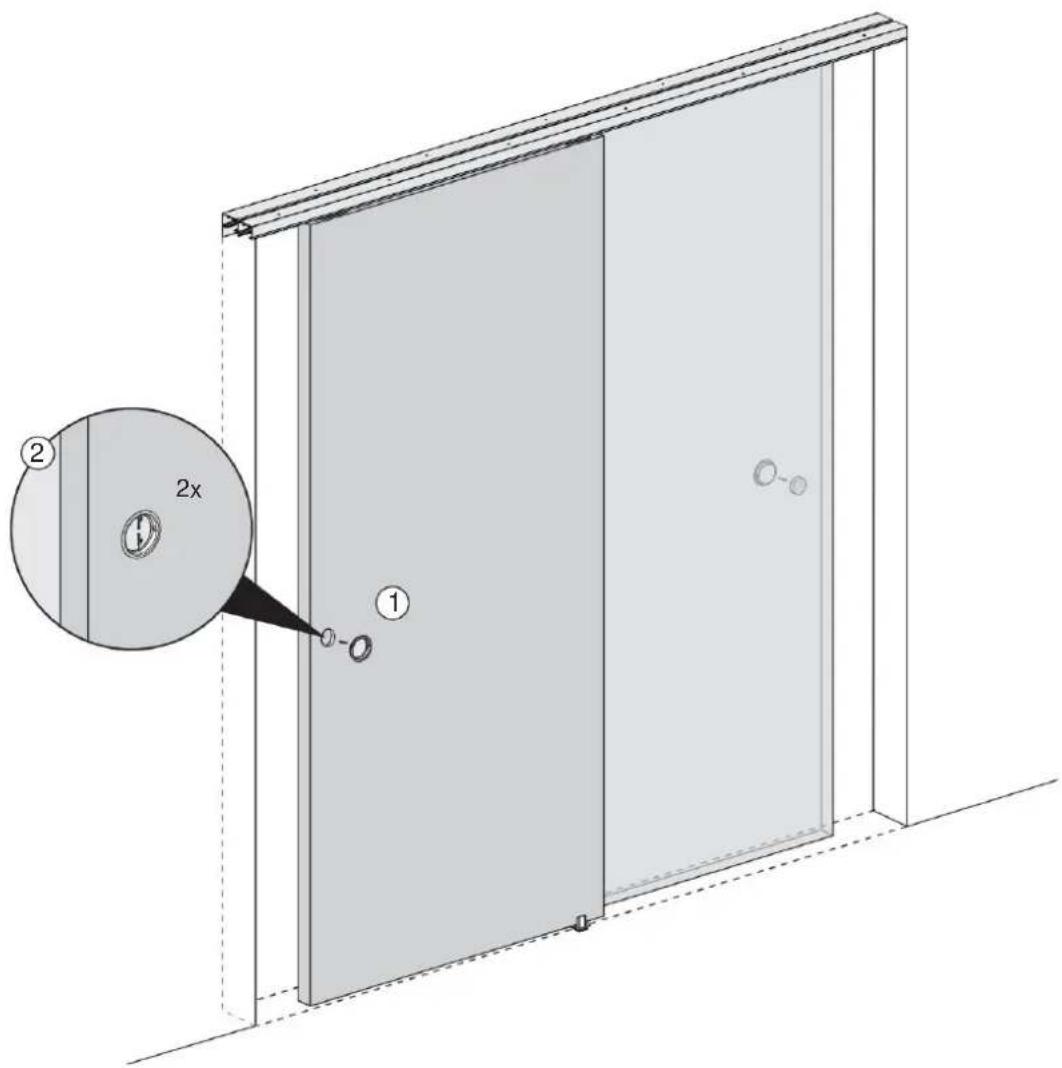

12Installeer de handgreen: Gebruik eerst een gereedschap om op elk van de twee deuren een groef te maken met een diepte van 29/64" (11,4 mm) en een diameter van 54 mm (2 1/8") en bevestig ten slotte de handgreep aan de deur.

Onderhoud

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
