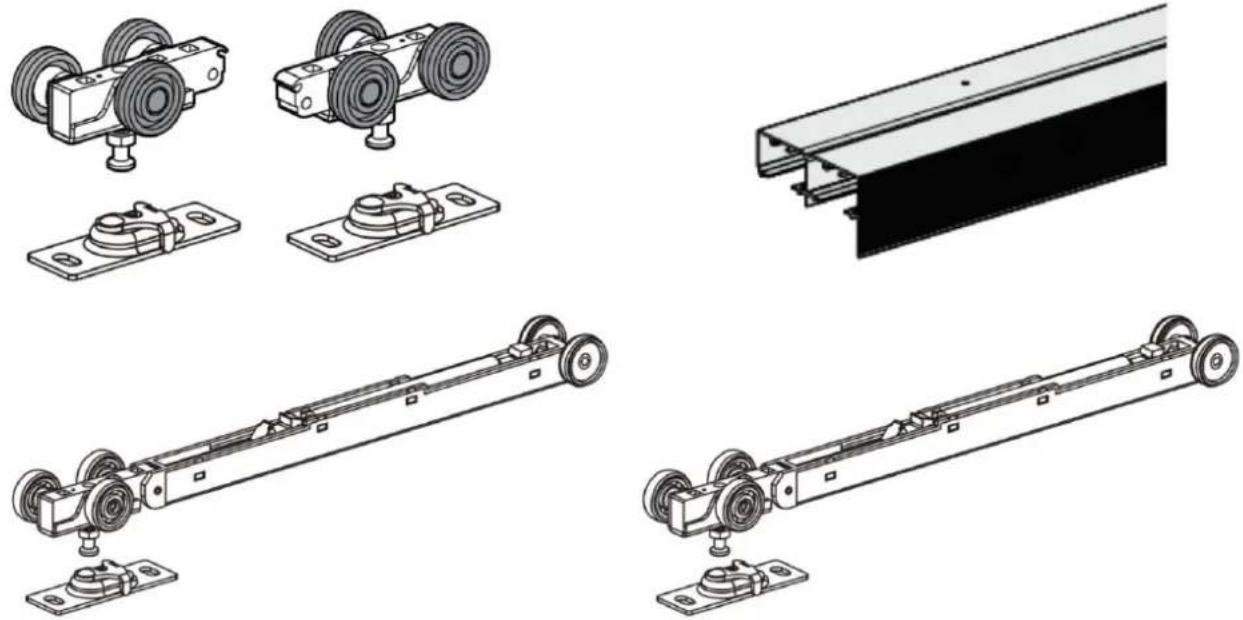

Contenu du kit	Rails, chariots, guides au sol, poignées, vis, actionneurs de fermeture en douceur
Outils requis pour l'installation	Clé, perceuse, tournevis
Capacité de charge maximale estimée	80 kg par porte (estimation)
Longueur du rail	Adaptable selon l'ouverture (coupe sur mesure)
Finition	Argenté
Entretien	Nettoyage avec un chiffon sec, éviter exposition prolongée au soleil
Sécurité	Porter des lunettes de sécurité et des gants lors de l'installation
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur UE	E-CrossStu GmbH, Francfort-sur-le-Main, Allemagne
Importateur Australie	SIHAO PTY LTD, Eastwood, NSW
Importateur États-Unis	Sanven Technology Ltd, Rancho Cucamonga, CA
Nombre de pages de la notice	96 pages

FOIRE AUX QUESTIONS - YMXT-XC40-8B Vevor

Comment installer le système de fermeture en douceur ?

Placez les actionneurs avant et arrière dans la piste aux positions indiquées (L-268 mm et L-348 mm). Insérez ensuite le support à fermeture en douceur avec les roues folles en premier. Engagez l'amortisseur en poussant sa gâchette vers la position engagée des deux côtés.

Quelle épaisseur de porte convient pour ce kit ?

Le kit est conçu pour des portes en bois de 35 mm ou 45 mm d'épaisseur. Pour 35 mm, le guide au sol doit être poussé de 80 mm vers la gauche.

Comment ajuster la hauteur des portes après installation ?

Utilisez une clé pour régler la hauteur de la porte au niveau de l'axe de pivot du support. Tournez dans le sens nécessaire pour monter ou descendre la porte.

Que faire si la fermeture en douceur ne fonctionne pas ?

Vérifiez que l'amortisseur est bien engagé : la gâchette doit être en position « engagée » des deux côtés. Si ce n'est pas le cas, retirez la porte et réinstallez le système. Un amortisseur mal installé peut être endommagé.

Comment couper le rail à la bonne longueur ?

Mesurez l'ouverture de votre porte. Pour deux portes, la longueur de la piste = 2 x largeur de porte - 1 pouce (25,4 mm). Coupez le rail à la longueur souhaitée à l'aide d'une scie adaptée.

Comment installer le guide au sol pour une porte de 35 mm d'épaisseur ?

Poussez UNIQUEMENT l'actionneur/la gâchette arrière de 80 mm vers la gauche. L'actionneur avant ne change pas de position. Fixez ensuite le guide au sol avec les vis fournies.

Est-il possible d'utiliser ce kit pour une seule porte ?

Le kit est conçu pour deux portes coulissantes. Pour une seule porte, il faudrait adapter le rail et les composants, mais cela n'est pas prévu par le fabricant. Mieux vaut choisir un kit spécifique.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : une clé, une perceuse, un tournevis, éventuellement une scie pour couper le rail. Il est recommandé de porter des lunettes de sécurité et des gants.

Le kit est-il compatible avec des portes en verre ou en métal ?

Non, le kit est spécifiquement conçu pour des portes en bois d'épaisseur 35 à 45 mm. L'utilisation avec d'autres matériaux n'est pas garantie.

Où trouver le certificat de garantie ?

Le certificat de garantie électronique est disponible sur le site www.vevor.com/support. Consultez cette page pour toute réclamation ou assistance technique.

MODE D'EMPLOI YMXT-XC40-8B Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ensemble de portes coulissantes

Modèle : YMXT-XC40-8B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ensemble de portes coulissantes

Modèle : YMXT-XC40-8B

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

- Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques

générales de l'atelier sont respectées lors de l'utilisation des outils.

* N'utilisez PAS d'outils s'ils sont endommagés.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

*

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et n'attachez pas les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

* Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

*

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de

alcool, drogues ou médicaments intoxicants.

* AVERTISSEMENT DE SÉCURITÉ PERSONNELLE!

Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.

2. Portez des gants qui assurent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

OUTILS REQUIS

QUINCAILLERIE POUR PORTES COULISSANTES Convient aux portes en bois de 35 et 45 mm d'épaisseur

PRÉPAREZ L'OUVERTURE AVEC SOIN : ASSUREZ-VOUS QUE LES COINS SONT ÉQUERRES, QUE L'EN-TÊTE EST DE NIVEAU ET QUE LES JAMBAGES SONT DROITS.

1

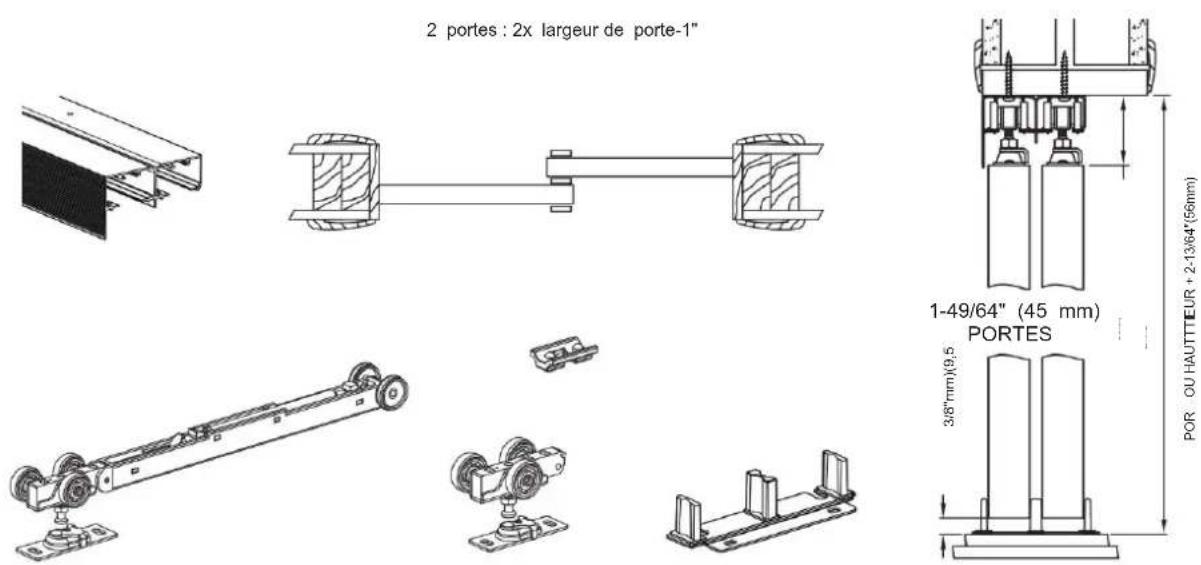

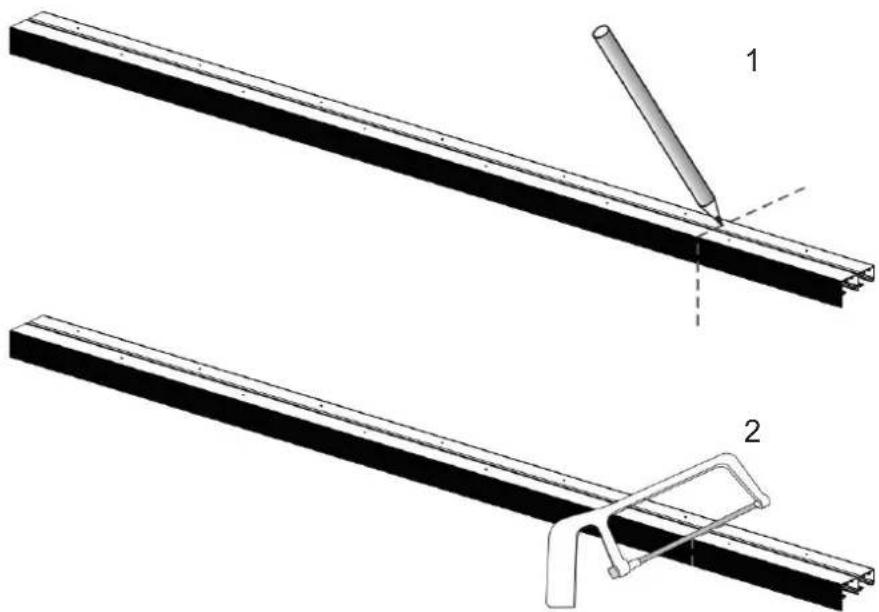

Instructions de coupe : La longueur de la piste peut être coupée en fonction des besoins réels.

2

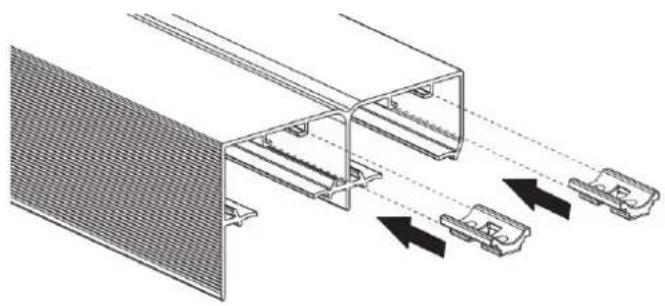

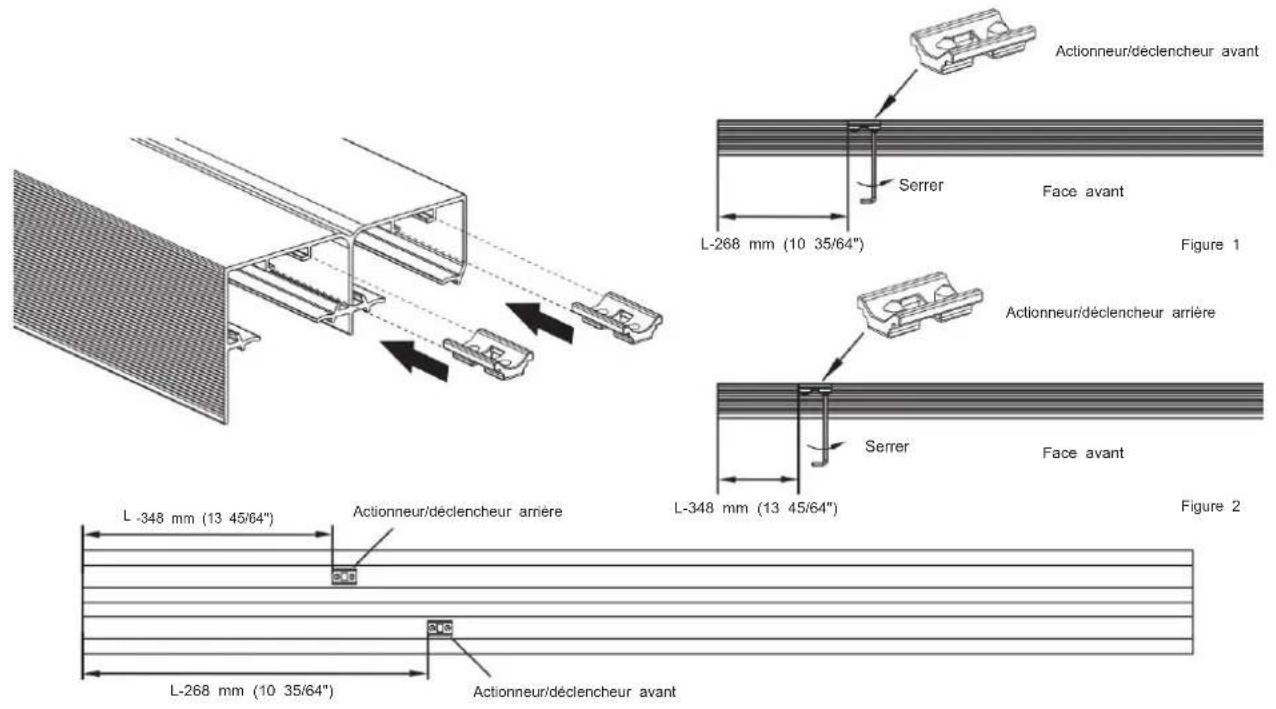

Placez le 1er actionneur/déclencheur de fermeture en douceur dans la piste à l'endroit indiqué en utilisant les figures 1 et 2. Remarque : W = largeur de la porte

3

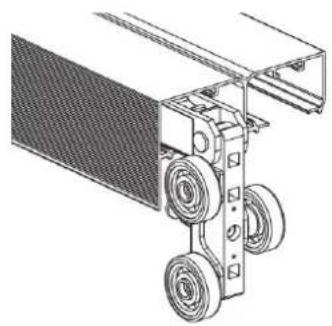

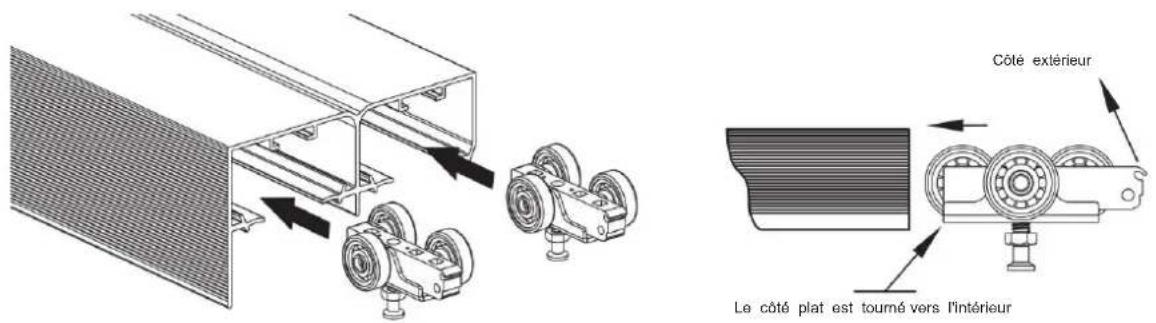

Insérer l'assemblage de roue de suspension à roulement à billes dans le rail

4

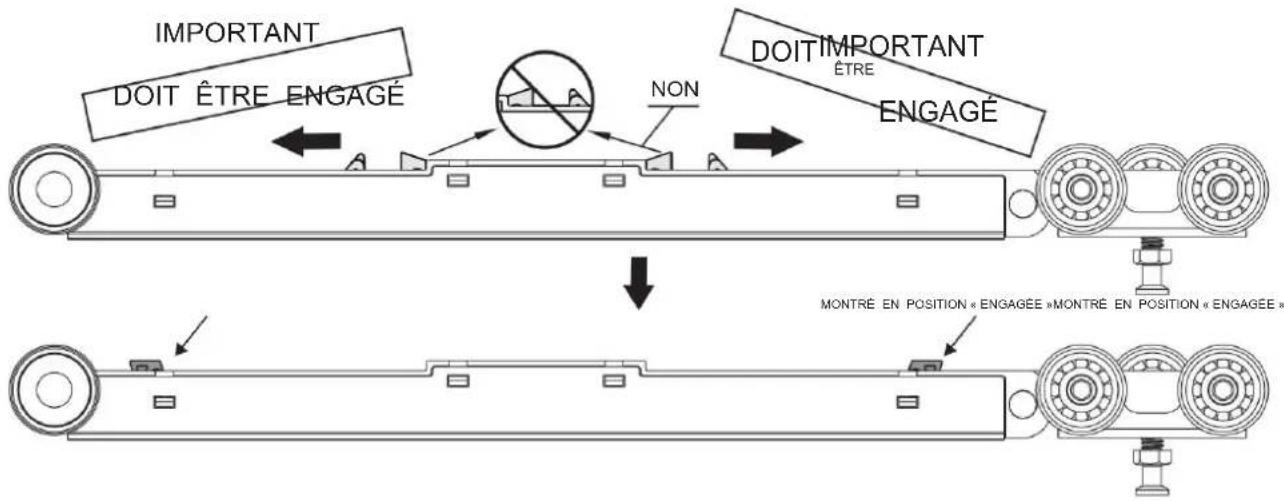

Engagez l'amortisseur de fermeture en douceur en poussant la gâchette de l'amortisseur vers les positions « engagées » des deux côtés. Cette étape est très importante. L'amortisseur doit être activé, sinon la fermeture en douceur ne fonctionnera pas. L'amortisseur de fermeture en douceur peut être ENDOMMAGÉ s'il est mal installé. La porte devra être retirée et l'installation de la fermeture en douceur devra recommencer.

5

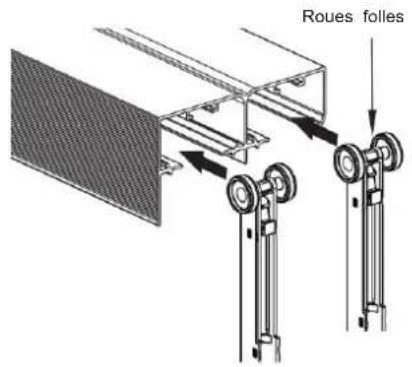

Insérez le support à fermeture en douceur dans le rail. (Roues au ralenti en premier)

Faites pivoter le cintre (partie à trois roues) à 90° pour et déplacez d'abord le corps en douceur à l'intérieur de la piste, puis également déplacer le cintre à l'intérieur de la piste.

un C

b

6 Placez le 2ème actionneur/déclencheur de fermeture en douceur dans le rail et placez-le à 216 mm des plaques d'extrémité.

7

Monter la piste sur l'en-tête.

REMARQUE : Alternez les ensembles de roues de suspension sur la piste pour assurer une pression uniforme.

ST4.2x32

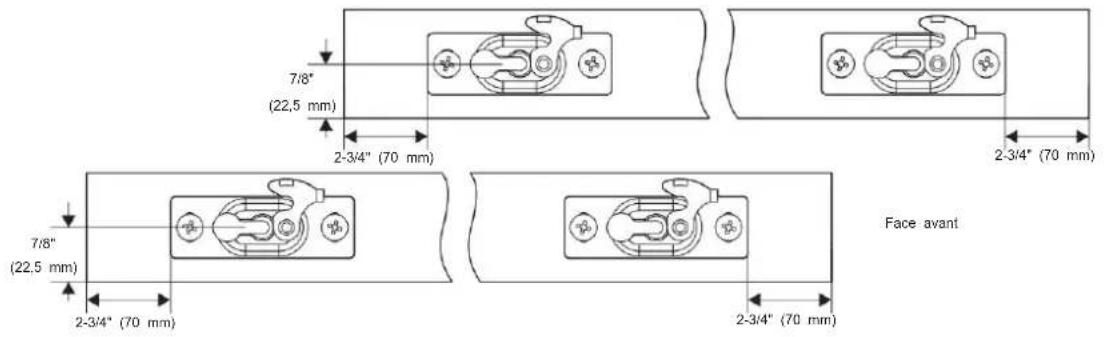

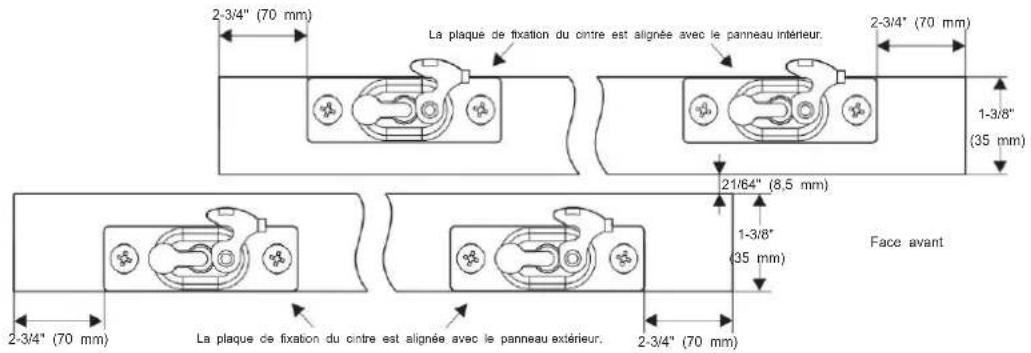

8 Montez les plaques de suspension sur la porte : fixez les plaques de porte au haut de la porte, à 70 mm (2-3/4 po) de chaque bord.

PORTE 45mm

PORTE 35mm

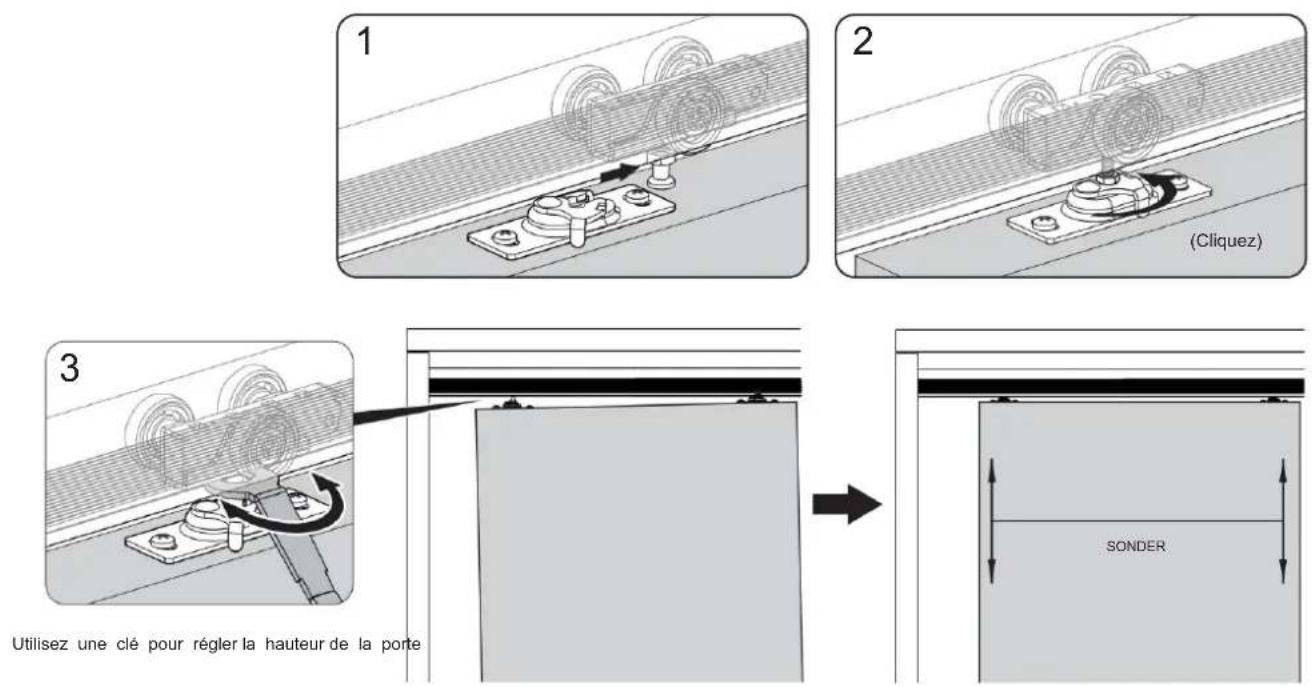

9 Accrochez les portes. Commencez par la porte d'entrée. Faites glisser l'axe de pivot du support dans la douille et cliquez sur la languette en place. Vérifiez pour un voyage en doucours. Repetez l'opération avec la porte armère.

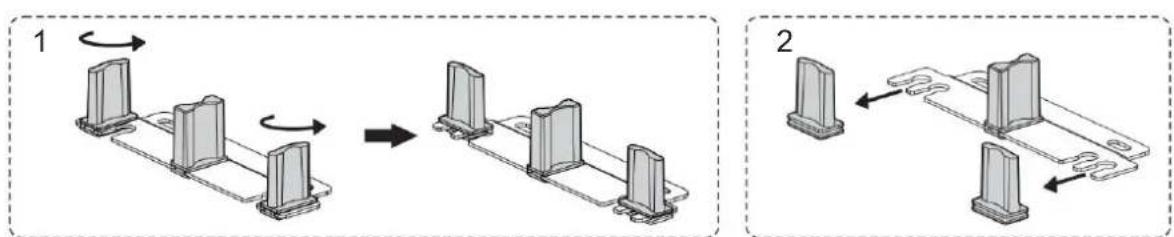

10 Installer le guide inférieur faites glisser les deux portes vers le montant latéral. Placez le guide entre les portes et alignez les portes avec le montant, fixez le guide au sol avec des vis. Plombez la porte avec les montants.

Instructions d'installation du guide au sol pour porte en bois de 35 mm d'épaisseur :

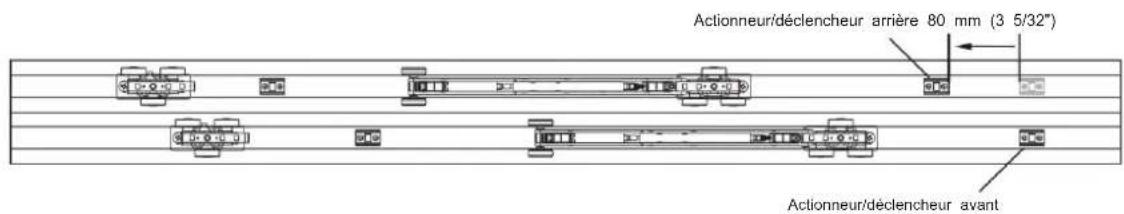

Poussez UNIQUEMENT l'actionneur/la gâchette arrière de 80 mm vers la gauche comme indiqué dans la figure suivante. REMARQUE : l'actionneur/la gâchette avant n'a pas besoin de changer de position.

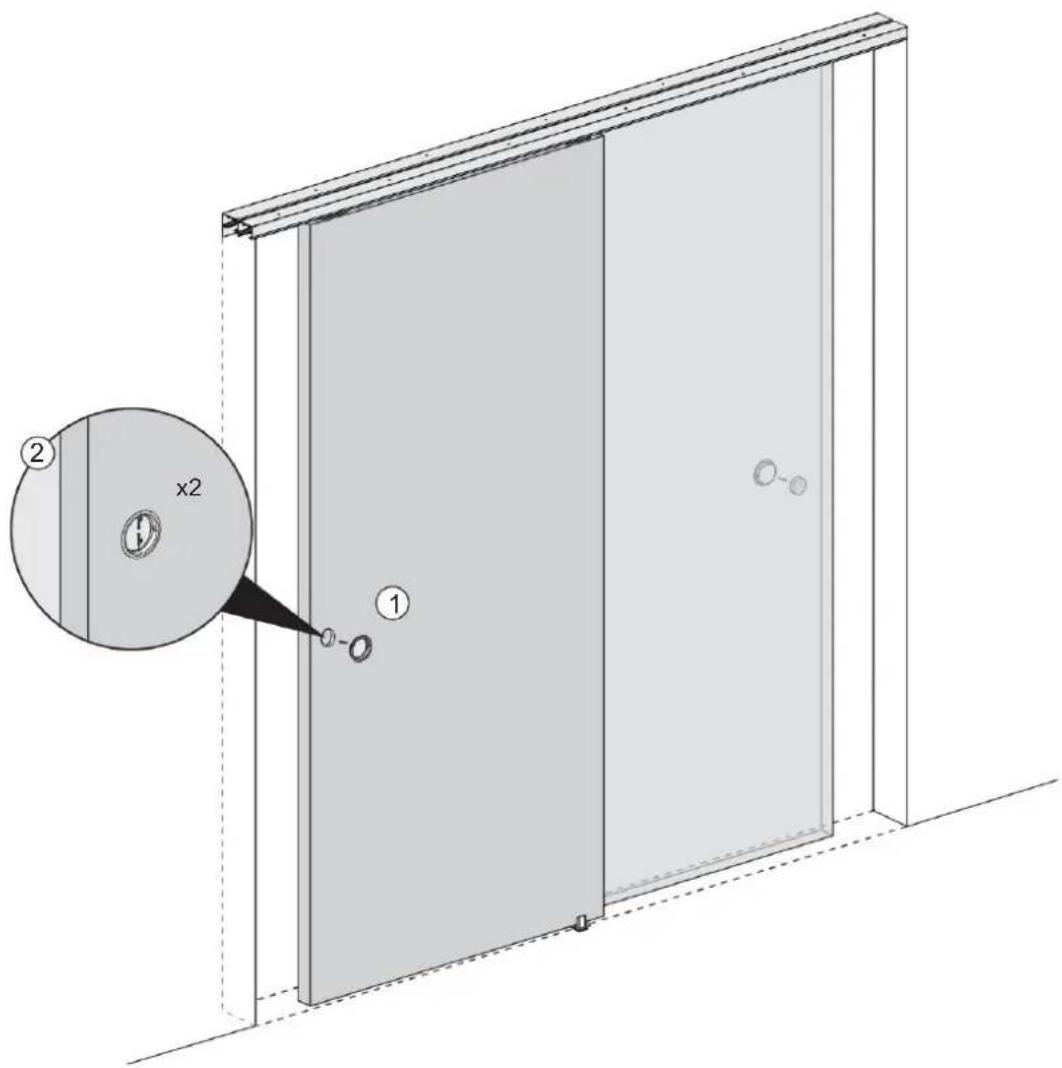

12Installer la poignée : Tout d'abord, utilisez un outil pour faire une rainure sur chacune des deux portes, avec une profondeur de 29/64" (11,4 mm) et un diamètre de 2 1/8 (54mm), et enfin fixer la poignée sur la porte.

Entretien

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
