MODE D'EMPLOI HR-006 Vevor
< Image uniquement pour referrer >
AVERTISSEMENT : Lisez et comprendez l'intégrality de ce manuel avant d'utiliser ou d'entrenir ce produit. Le non-respect de ces averisations et instructions peut entraîner des blessures corporelles ou des dommages à de
biens de valeur.
- L'advertisement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
- Les capacities du produit s'appliquent uniquement au produit correctement et complètement assemblé.
- Veuillez garder les petites pièces de rechange hors de portée desenfants , ce n'est pas un jouet , ne laissez pas les enfants jouer .
- Pour plus d'informations concernant les pieces répertoriées dans les pages suivantes, veuillez vous reférer au schéma d'assemblage de ce manuel. Deballez et séparez toutes les pieces dans une zone de travail propre.
CONSERVEZ CES INSTRUCTIONS
CARACTERISTIQUES PRINCIPALES
Ce produit est principalement utilisé pour l'installation sur colonne defonctions filaires et d'accessoires décoratifs .
Le poteau de garde-corps à cable de VEVOR est fabriqué à partir de les matériaux en acier inoxydable, qui présente une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps interieurs et extérieurs nécessitant peu d'entretien. Veuillez notes qu'il n'est pas recommendé pour les projets cotiers.
- Nous travaillons avec tous les efforts pour fournir des produits de qui un service professionnel, et faire de VEVOR une marque fiable.
INSTRUCTIONS D'INSTALLATION

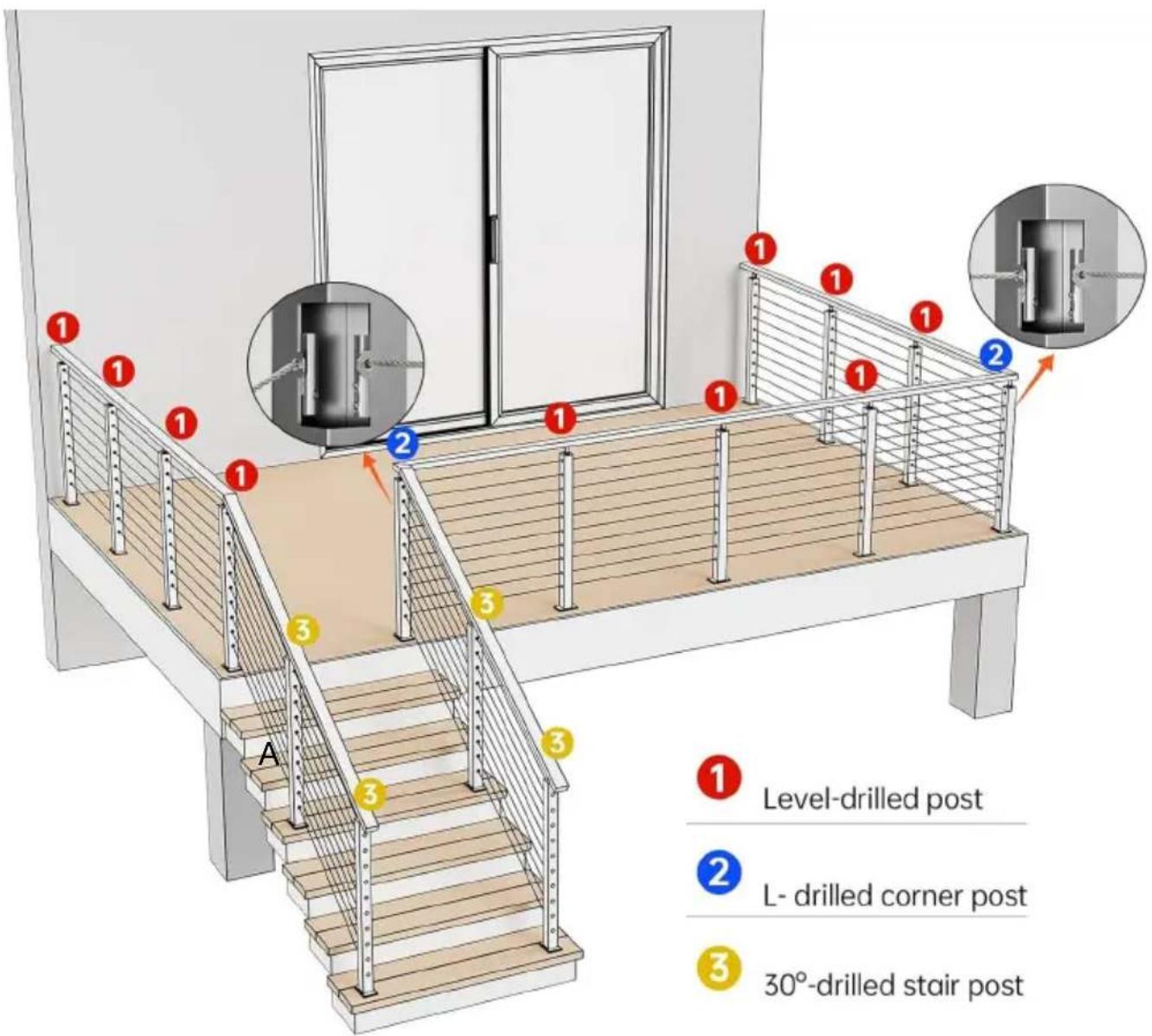

Indication d'installation et poste applicable
Applicable à tous les scénarios d'installation technique .
Remarque : ce produit comprend uniquement la colonne et ses attacl d'installation, à l'exclusion du cable métallique, du kit de garde-corps et la main courante.
INFORMATION PRODUIT

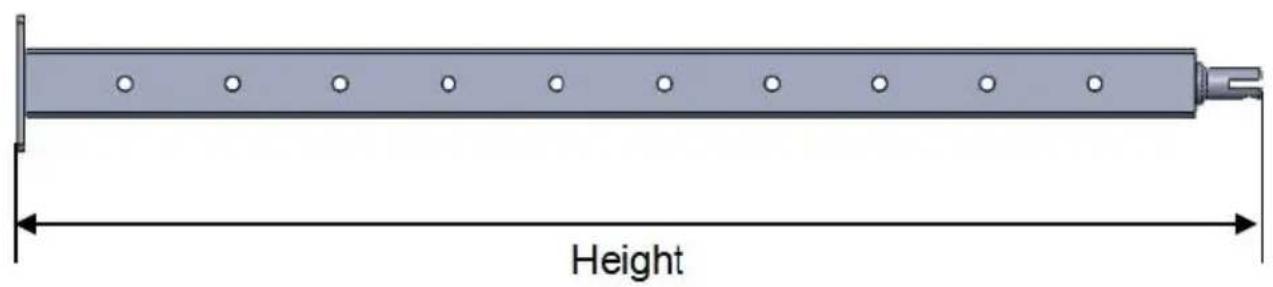

| Modèle | Foré | Hauteur (mm) | Numéroché | Diamètre dutrou (mm) | Pas des trous (mm) | Taille de section (mm) | Couleur | Inclu re(pièces) |
| HR-0 01 | nive au | 1067 | 12 | φ10,5 | 80 | 50*50 | Noir | 4 |
| HR-0 02 | nive au | 914 | dix | φ10,5 | 80 | 50*50 | Noir | 4 |
| HR-0 03 | nive au | 1067 | 12 | φ8 | 80 | 30*50 | Noir | 4 |
| HR-0 04 | nive au | 914 | dix | φ8 | 80 | 30*50 | Noir | 4 |
| HR-0 05 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Argent | 1 |
| HR-0 06 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Noir | 1 |
| HR-0 07 | L | 1067 | 12 | φ10,5 | 80 | 50*50 | Noir | 1 |
| HR-0 08 | Non | 914 | / | / | / | 50*50 | Noir | 1 |
| HR-0 09 | nive au | 914 | dix | φ10,5 | 80 | 50*50 | Noir | 1 |
| HR-0 10 | 30° | 914 | dix | 10,5×15 | 80 | 50*50 | Noir | 1 |
| HR-0 11 | L | 914 | dix | φ10,5 | 80 | 50*50 | Noir | 1 |
| HR-0 12 | nive au | 914 | dix | φ10,5 | 80 | 50*50 | Argent | 1 |
| HR-0 13 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Noir | 1 |
| HR-0 14 | L | 1067 | 12 | φ8 | 80 | 30*50 | Noir | 1 |
| HR-0 15 | 30° | 914 | dix | 8×13 | 80 | 30*50 | Noir | 1 |
| HR-0 16 | L | 914 | dix | φ8 | 80 | 30*50 | Noir | 1 |
| HR-0 17 | Non | 914 | / | / | / | 38*38 | Noir | 1 |
| HR-0 18 | nive au | 1067 | 12 | φ8 | 80 | 30*50 | Noir | 1 |
| HR-0 19 | Non | 1067 | / | / | / | 50*50 | Noir | 1 |
| HR-0 20 | nive au | 914 | dix | φ8 | 80 | 30*50 | Noir | 1 |
| HR-0 21 | nive au | 1067 | 12 | φ10,5 | 80 | 50*50 | Noir | 1 |
| HR-0 22 | nive au | 914 | dix | φ8 | 80 | 3 0*50 | Argent | 1 |
| HR-0 23 | nive au | 1067 | 12 | φ10,5 | 80 | 50*50 | Argent | 1 |
EMBALLER INCLURE
| No n | Composa nts | Image | QTÉ | ||||
| Modèle adapté | |||||||
| HR-001 / HR-002 | HR005 ~ HR012/HR-0 19/ HR-0 21/ HR-0 23/ | HR-00 3/ HR-00 4 | HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/ | HR-0 17 | |||
| 1 | poste | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Couvertur e carrée | 4 | 1 | / | / | / | |
| 3 | Couvertur e rectangulai re | / | / | 4 | 1 | / | |
| 4 | boulon d'ancrage | 16 | 4 | 16 | 4 | 4 | |
| 5 | Support incuvé | 4 | 1 | 4 | 1 | / | |
| 6 | Support horizontal | 4 | 1 | 4 | 1 | / | |
| 7 | clé hexagonal e | 4 | 1 | 4 | 1 | 1 | |
| 8 | Clé ouverte | 4 | 1 | 4 | 1 | 1 | |
| 9 | Taraudage | 8 | 2 | 8 | 2 | 4 | |
| dix | Couvertur e plastique | / | / | / | / | 1 | |
INSTALLATION
Pour sol en béton ou en bois

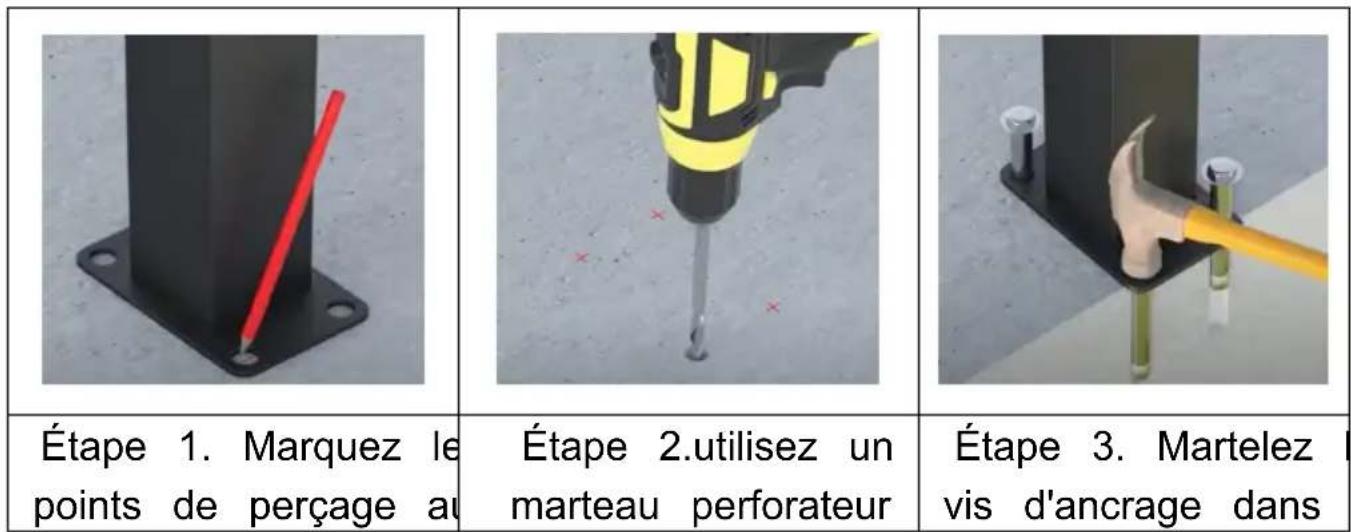

| emplacements d'installation appropriés. | pour faire un trou 0 12 aux points marqués. | trou percé. |
| Étape 4. Serrez les | Étape 5. Fermez le couvercle et terme fixer le poteau. | |
Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.
Montage avec main courante (horizontal)
Étape 1 : support fixe

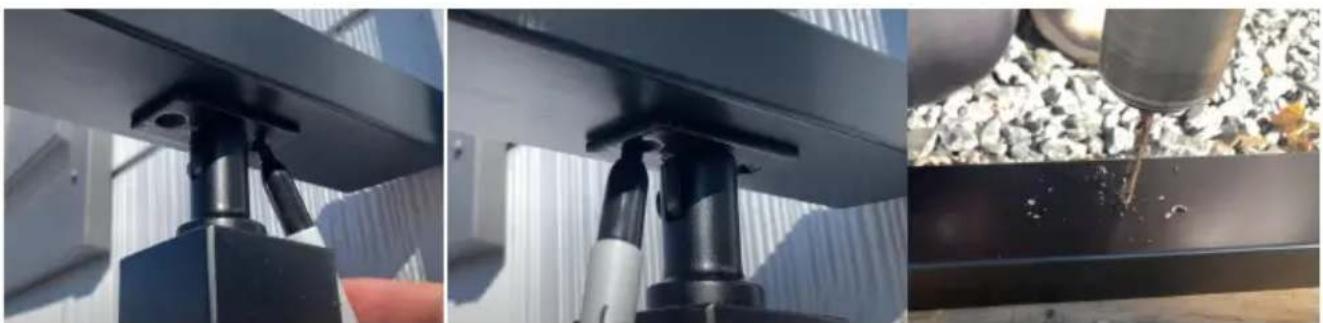

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du support percez des trous avec une perceuse de 5,5 à 5,6 mm.

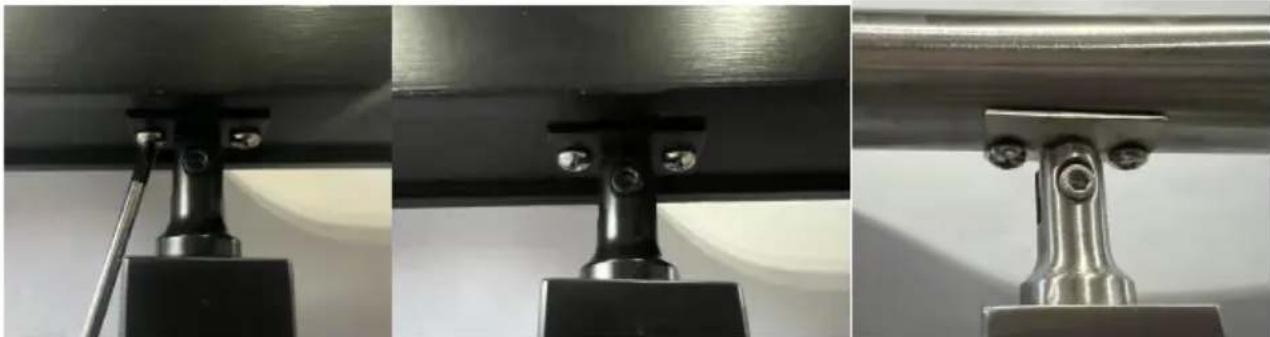

Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.
Il convient également à l'installation de mains courantes et de support arc.
Monter avec main courante (dégradé)
Étape 1 : support fixe

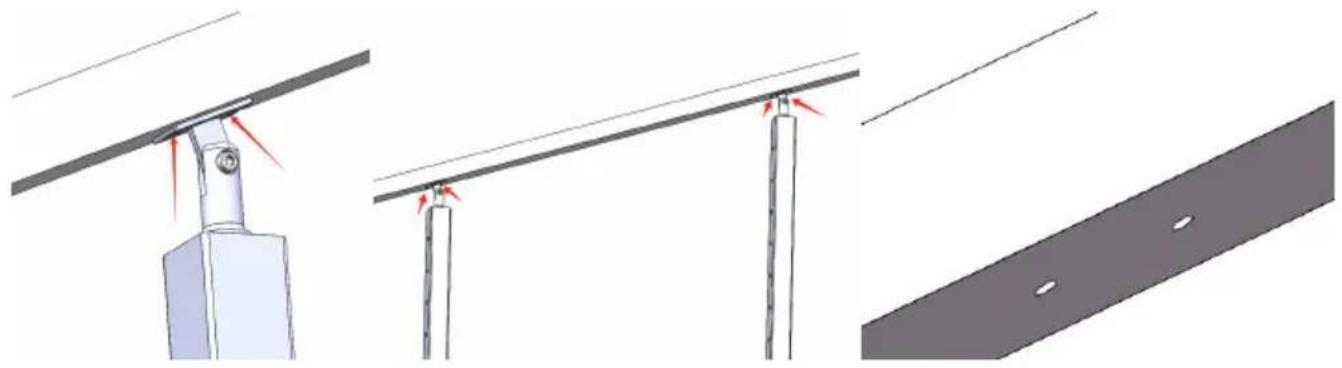

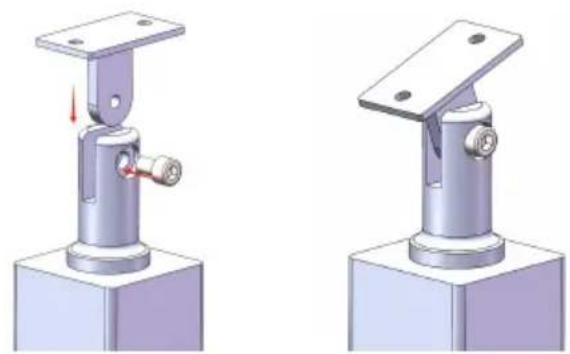

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de 5,5 à 5,6 mm.
Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissant être marqués et positionnés en même temps.

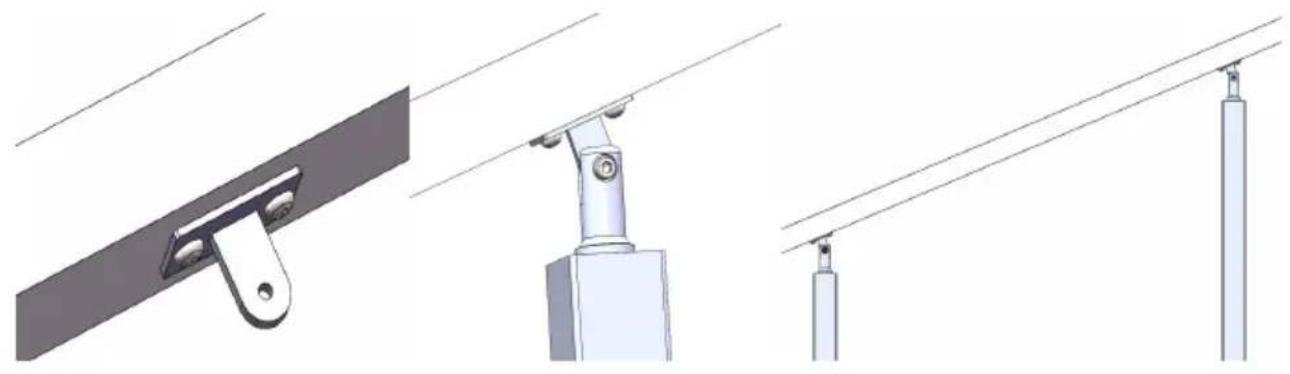

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraux fournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .
| Il convient également à l'inhalal de mains courantes et de suppl en arc. | Pour le modele HR-017 |
Installer avec un cable métallique et des raccords
Pour manchon de protection de roue de niveau
Pour tendeur de goujon montage horizontal et angle
Pour tendeur de tendeur et borne fixe
