KABELGELÄNDERPFOSTEN
MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
WICHTIGESICHERHEITSMASSNAHMEN
WARNING : Lesen und verstehen Sie diesen gesamte Handbuch, bevor Sie diesen Produkt in Betrieb fühmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden
fuhren.
- Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergwerden sollenen, um die potenzielle Gefahr einer Verletzung zu vermeide
- Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3.itte bewahren Sie kline Ersatzteile außerhalb der Reichweite von Kindern auf . Es handelt sich nicht um ein Spielzeug. Lassen Sie K nicht玩游戏. - Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a. Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.
ANLEITUNG AUFBEWAHREN
HAUPTMERKMALE
Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.
Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand.itte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.
Wir arbeiten mit aller Kraft daran, Qualitätsvprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlüssigen Marke zu mach
INSTALLATIONSANWEISUNG
Installationshinweis und anwendbarer Beitrag

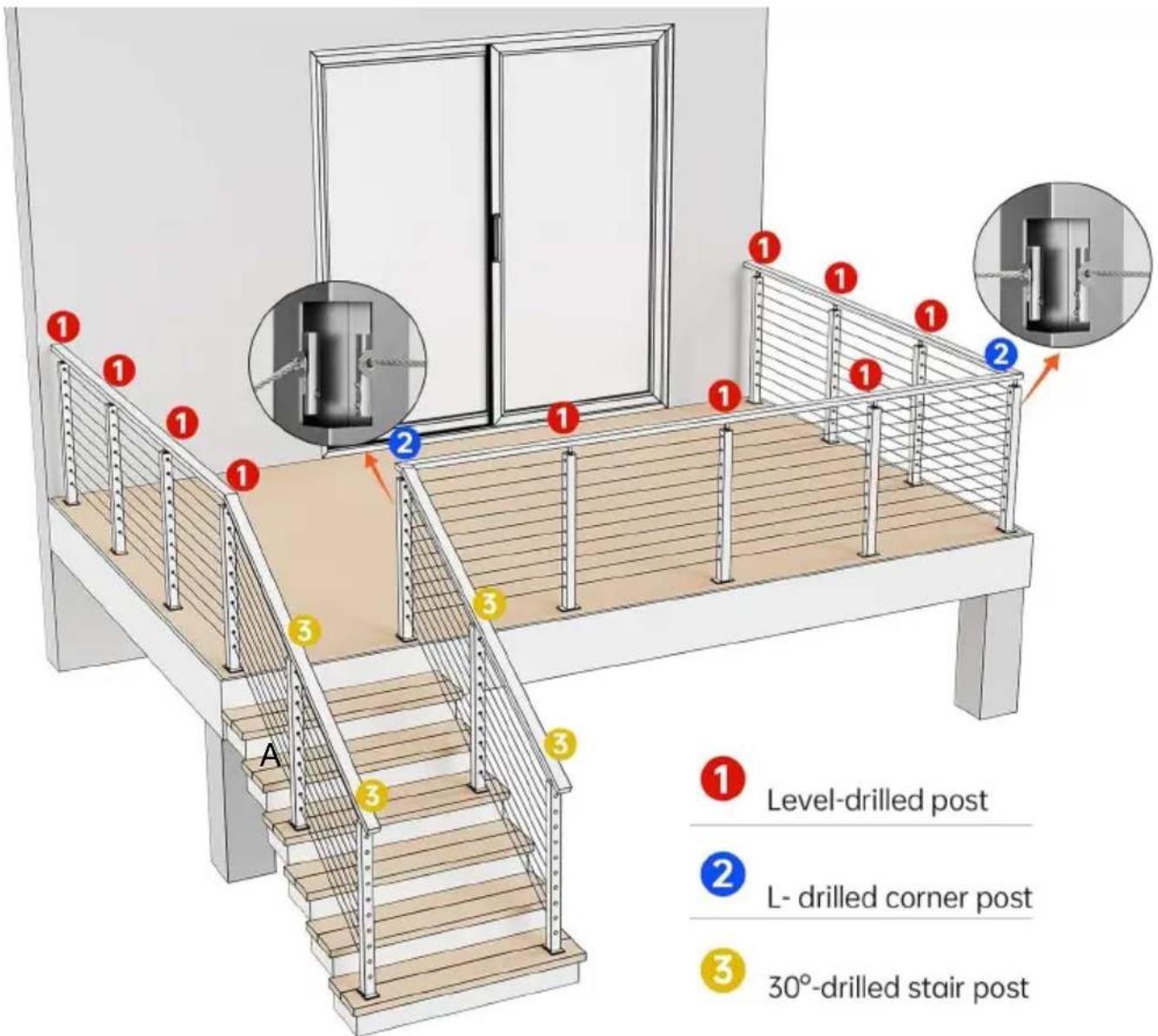

Anwendbar auf alle technischen Installationsszenarien .
Hinweis: Dieses Produkt enthalt nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.
PRODUKTINFORMATION
| Model I | Gebohrt | Höhe (mm) | Gebohrte Nummer | Lochdurchmesser (mm) | Locha bstand (mm) | Abschnittsgröbe (mm) | Farbe | Einschließlich (Stk.) |
| HR-0 01 | Ebenne | 1067 | 12 | φ10,5 | 80 | 50*50 | Schwarz | 4 |
| HR-0 02 | Ebenne | 914 | 10 | φ10,5 | 80 | 50*50 | Schwarz | 4 |
| HR-0 03 | Ebenne | 1067 | 12 | φ8 | 80 | 30*50 | Schwarz | 4 |
| HR-0 04 | Ebenne | 914 | 10 | φ8 | 80 | 30*50 | Schwarz | 4 |
| HR-0 05 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Silber | 1 |
| HR-0 06 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Schwarz | 1 |
| HR-0 07 | L | 1067 | 12 | φ10,5 | 80 | 50*50 | Schwarz | 1 |
| HR-0 08 | Nicht | 914 | / | / | / | 50*50 | Schwarz | 1 |
| HR-0 09 | Ebenne | 914 | 10 | φ10,5 | 80 | 50*50 | Schwarz | 1 |
| HR-0 10 | 30° | 914 | 10 | 10,5×15 | 80 | 50*50 | Schwarz | 1 |
| HR-0 11 | L | 914 | 10 | φ10,5 | 80 | 50*50 | Schwarz | 1 |
| HR-0 12 | Ebenne | 914 | 10 | φ10,5 | 80 | 50*50 | Silber | 1 |
| HR-0 13 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Schwarz | 1 |
| HR-0 14 | L | 1067 | 12 | φ8 | 80 | 30*50 | Schwarz | 1 |
| HR-0 15 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Schwarz | 1 |
| HR-0 16 | L | 914 | 10 | φ8 | 80 | 30*50 | Schw arz | 1 |
| HR-0 17 | Nicht | 914 | / | / | / | 38*38 | Schw arz | 1 |
| HR-0 18 | Ebe ne | 1067 | 12 | φ8 | 80 | 30*50 | Schw arz | 1 |
| HR-0 19 | Nicht | 1067 | / | / | / | 50*50 | Schw arz | 1 |
| HR-0 20 | Ebe ne | 914 | 10 | φ8 | 80 | 30*50 | Schw arz | 1 |
| HR-0 21 | Ebe ne | 1067 | 12 | φ10,5 | 80 | 50*50 | Schw arz | 1 |
| HR-0 22 | Ebe ne | 914 | 10 | Φ 8 | 80 | 3 0*50 | Silber | 1 |
| HR-0 23 | Ebe ne | 1067 | 12 | φ10,5 | 80 | 50*50 | Silber | 1 |
PAKET ENTHALTEN
| NEI N | Komponennten | Bild | Menge | ||||
| Passendes Modell | |||||||
| HR-001 / HR-002 | HR005~HR0 12/HR-019/ HR-0 21/ HR-0 23/ | HR-00 3/ HR-00 4 | HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/ | HR-0 17 | |||
| 1 | Post | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Quadratische Abdeckung | 4 | 1 | / | / | / | |
| 3 | Rechtege Abdeckung | / | / | 4 | 1 | / | |
| 4 | Ankerbolzen | 16 | 4 | 16 | 4 | 4 | |
| 5 | Gebogene Halterung | 4 | 1 | 4 | 1 | / | |
| 6 | Horizontal Halterung | 4 | 1 | 4 | 1 | / | |
| 7 | Sechskant Schlüssel | 4 | 1 | 4 | 1 | 1 | |
| 8 | Gabelschiessel | 4 | 1 | 4 | 1 | 1 | |
| 9 | Blechschr aube | 8 | 2 | 8 | 2 | 4 | |
| 10 | Plastikhülle | / | / | / | / | 1 | |
INSTALLATION
Für Beton- oder Holzböden
| Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten. | Schritt 2: Bohren Si mit einem Bohramme an den markierten Stellen ein Loch mit einem Durchmesser von ø 12. | Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch. |
| Schritt 4. Ziehen Sie die Schrauben fest | Schritt 5: Schließen Sie den Deckel ur schlieben Sie die Befestigung des Pfostens | |
Hinweis: Stellen Sie sicher, dass die Säule aufrecht stehen, wenn Si Bodenplatte des Pfostens befestigen.
Montage mit Handlauf (horizontal)
Schritt 1: Feste Halterung

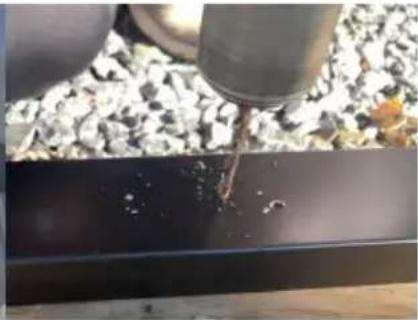

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löscher mit einem 0.5,5- 5,6 -mm-Bohrer.

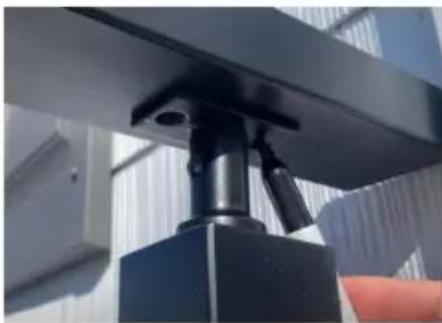

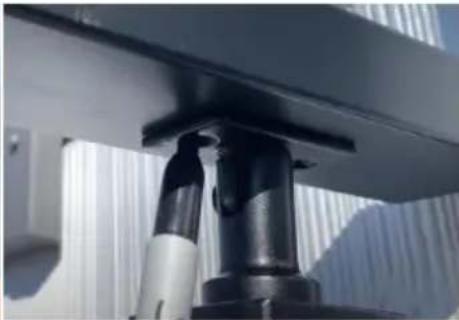

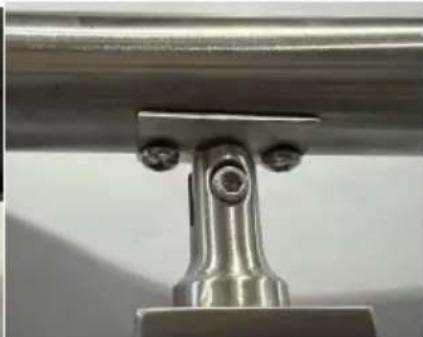

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.
Es eignet sich auch für die Montage von Bogenhandlaufen und Konsc
Montage mit Handlauf (Gefalle)
Schritt 1: Feste Halterung

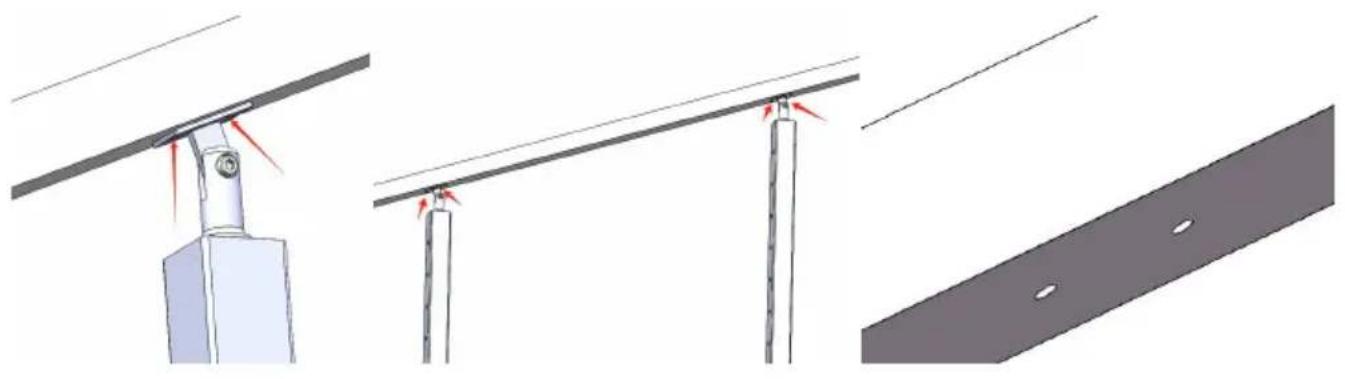

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löscher mit einem 5,5-0 5,6-mm-Bohrer.
Hinweis: Der Handlauf und die Halterung konnen mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere
Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

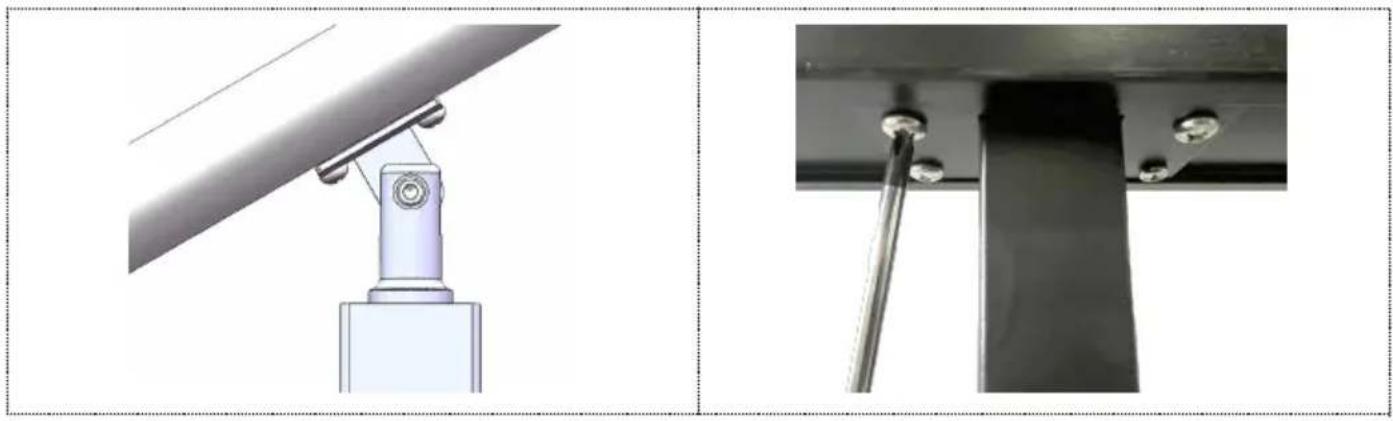

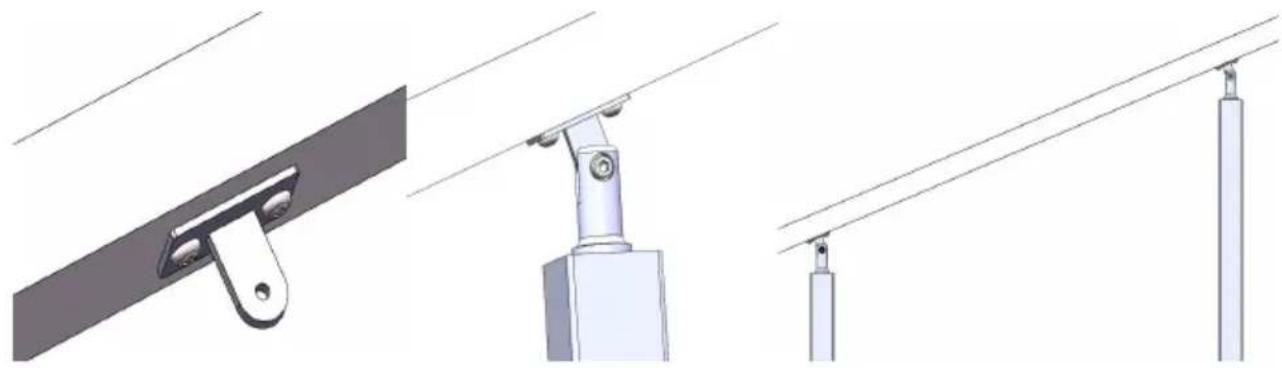

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.
Befestigen Sie den Pfosten und die Halterung wieder.
Es eignet sich auch für die Mo von Bogenhandlaufen und Konsolen.
Für Modell HR-017

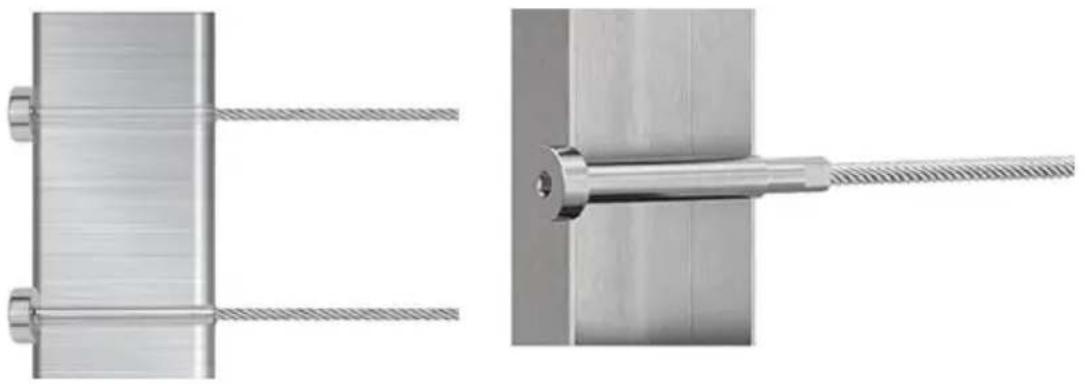

Mit Drahtseil und Beschlügen installieren
Für Level-Radschutzhülle
Für Bolzenspanner horizontale Montage und Winkel
Für Spannschlossspanner und Festanschluss
