Produkttyp	Geländerpfosten für Seil
Marke	Vevor
Modell	HR-005
Material	Edelstahl (hohe Rost- und Korrosionsbeständigkeit)
Verwendung	Innen und Außen (nicht empfohlen für Küstengebiete)
Enthaltenes Zubehör	Grundplatte, Ankerschrauben, Handlaufhalterungen
Installationsart	Bodenbefestigung (Beton/Holz) oder Montage mit Handlauf (horizontal oder geneigt)
Hauptfunktionen	Kabelstütze für Geländer, Montage auf Pfosten
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Scheuernde Produkte vermeiden.
Sicherheit	Lassen Sie Kinder nicht mit Kleinteilen spielen. Installation gemäß Anleitung.
Ersatzteile und Reparierbarkeit	Installationszubehör ist enthalten. Für Ersatzteile kontaktieren Sie den Vevor-Support.
Allgemeine Informationen	Elektronische Garantie verfügbar unter www.vevor.com/support
Kompatibilität	Kompatibel mit Drahtseilen, Geländerbausätzen und Handläufen (nicht enthalten)
Importland (USA)	Sanven Technology Ltd., Suite 250, 9166 (partielle Adresse)
Mitgelieferte Dokumente	Bedienungsanleitung und Gebrauchsanweisung (103 Seiten, PDF)

Häufig gestellte Fragen - HR-005 Vevor

Wie hoch ist der Pfosten HR-005?

Die Höhe variiert je nach Modell. Für den HR-005 konsultieren Sie bitte die Anleitung oder kontaktieren den Vevor-Support.

Ist dieser Pfosten für den Außeneinsatz geeignet?

Ja, dank Edelstahl ist er wetterbeständig. Allerdings wird er aufgrund des Salzes nicht für Küstengebiete empfohlen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen Schlagbohrer, Schlüssel, eine Wasserwaage und gegebenenfalls Spannwerkzeuge.

Ist das Drahtseil im Bausatz enthalten?

Nein, das Produkt enthält nur den Pfosten und sein Befestigungszubehör. Das Seil, der Handlauf und andere sind separat erhältlich.

Kann ich diesen Pfosten auf Holzboden installieren?

Ja, die Anleitung enthält die Installation auf Beton- oder Holzboden. Befolgen Sie die Schritte zum Bohren und Befestigen der Anker.

Wie pflege ich den Pfosten?

Reinigen Sie mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive oder scheuernde Chemikalien, die die Oberfläche beschädigen könnten.

Ist dieses Modell mit geneigten Handläufen kompatibel?

Ja, die Halterung ist winkeleinstellbar, um horizontale oder geneigte Handläufe aufzunehmen.

Welche Garantie gibt es für dieses Produkt?

Eine elektronische Garantie ist enthalten. Weitere Details finden Sie auf www.vevor.com/support.

Gibt es Sicherheitsvorkehrungen zu beachten?

Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf. Befolgen Sie die Installationsanweisungen genau, um Sturzrisiken zu vermeiden.

Wie erhalte ich Ersatzteile?

Kontaktieren Sie den Vevor-Techniksupport über ihre Website. Geben Sie das Modell HR-005 an für schnelle Hilfe.

BEDIENUNGSANLEITUNG HR-005 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

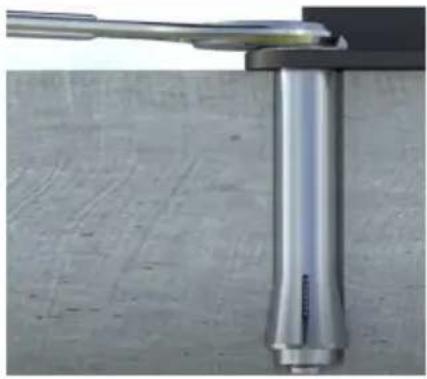

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsc

Montage mit Handlauf (Gefälle)

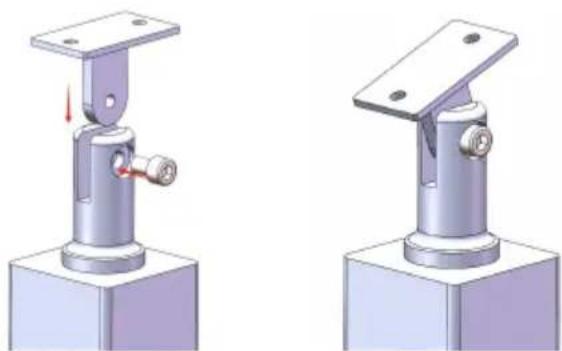

Schritt 1: Feste Halterung

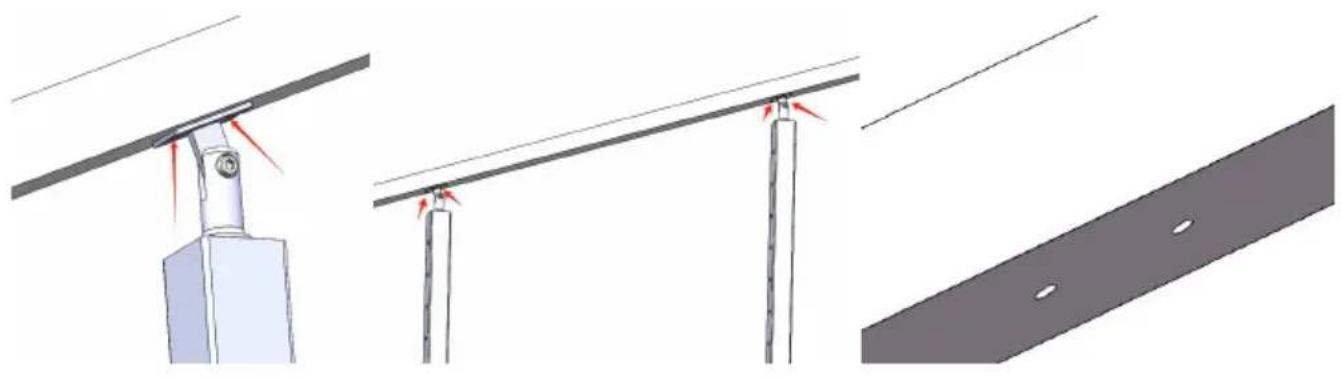

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

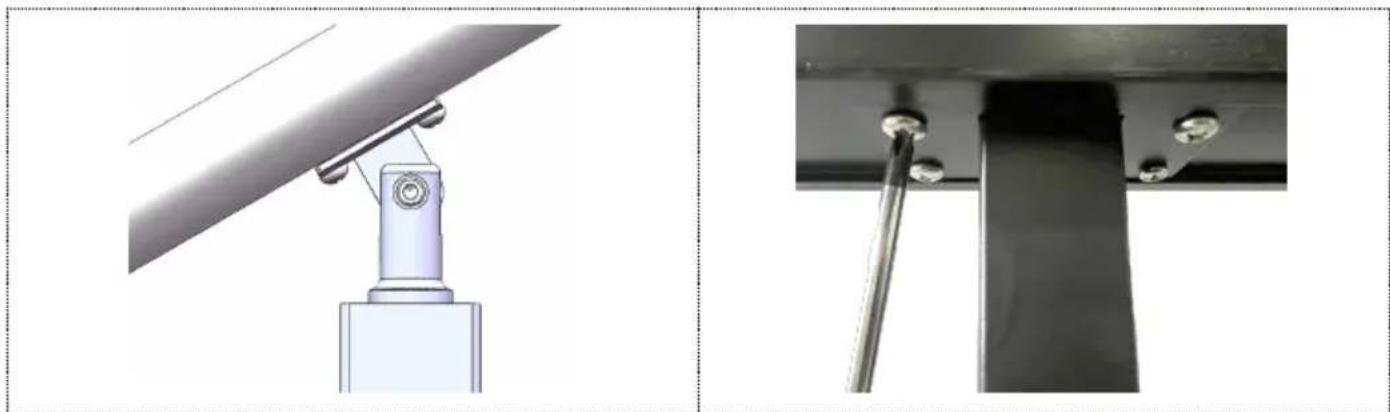

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

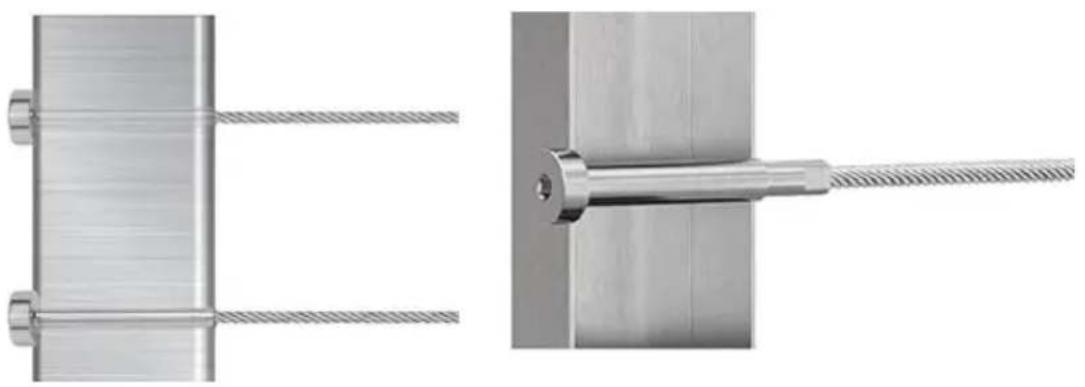

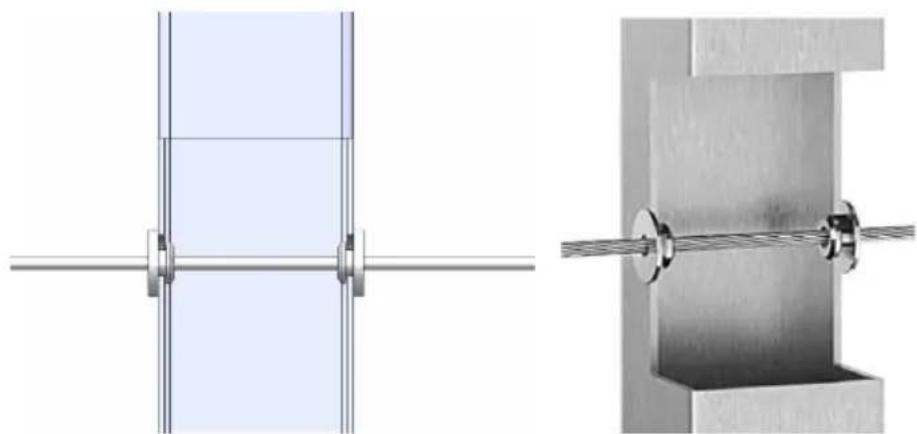

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
