HR-005 - Accessorio di fissaggio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Palo per corrimano a cavo
Marca	Vevor
Modello	HR-005
Materiale	Acciaio inossidabile (elevata resistenza a ruggine e corrosione)
Utilizzo	Interno ed esterno (non consigliato per zone costiere)
Accessori inclusi	Piastra di base, viti di ancoraggio, supporti per corrimano
Tipo di installazione	Fissaggio a pavimento (cemento/legno) o montaggio con corrimano (orizzontale o inclinato)
Funzioni principali	Supporto per cavo metallico per corrimano, installazione su colonna
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti abrasivi.
Sicurezza	Non lasciare che i bambini giochino con piccole parti. Installazione conforme alle istruzioni.
Pezzi di ricambio e riparabilità	I pezzi di installazione sono inclusi. Per pezzi di ricambio, contattare il supporto Vevor.
Informazioni generali	Garanzia elettronica disponibile su www.vevor.com/support
Compatibilità	Compatibile con cavi metallici, kit per corrimano e corrimano (non inclusi)
Paese di importazione (Stati Uniti)	Sanven Technology Ltd., Suite 250, 9166 (indirizzo parziale)
Documenti forniti	Manuale di istruzioni e guida all'uso (103 pagine, PDF)

Domande frequenti - HR-005 Vevor

Qual è l'altezza del palo HR-005?

L'altezza varia a seconda del modello. Per l'HR-005, consultare il manuale o contattare il supporto Vevor.

Questo palo è adatto per uso esterno?

Sì, grazie all'acciaio inossidabile, resiste alle intemperie. Tuttavia, non è consigliato per le zone costiere a causa del sale.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano, un martello perforatore, chiavi, una livella e eventualmente attrezzi di serraggio.

Il cavo metallico è incluso nel kit?

No, il prodotto contiene solo il palo e i suoi accessori di fissaggio. Il cavo, il corrimano e altri sono venduti separatamente.

Posso installare questo palo su un pavimento in legno?

Sì, le istruzioni includono l'installazione su pavimento in cemento o legno. Seguire i passaggi per forare e fissare gli ancoraggi.

Come mantenere il palo?

Pulire con un panno morbido e asciutto. Evitare prodotti chimici aggressivi o abrasivi che potrebbero danneggiare la superficie.

Questo modello è compatibile con corrimano inclinati?

Sì, il supporto è regolabile in angolo per adattarsi a corrimano orizzontali o inclinati.

Qual è la garanzia di questo prodotto?

Una garanzia elettronica è inclusa. Per maggiori dettagli, visitare il sito www.vevor.com/support.

Ci sono precauzioni di sicurezza da prendere?

Tenere le piccole parti lontano dalla portata dei bambini. Seguire scrupolosamente le istruzioni di installazione per evitare rischi di caduta.

Come ottenere pezzi di ricambio?

Contattare il supporto tecnico Vevor tramite il loro sito web. Specificare il modello HR-005 per un'assistenza rapida.

MANUALE UTENTE HR-005 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PALO PER RINGHIERA VIA CAVO

MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

AVVERTENZA : leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

1. L'avvertenza indica che è necessario adottare misure adeguate per evitare il potenziale pericolo di lesioni personali.
2. Le funzionalità del prodotto si applicano solo al prodotto correttame completamente assemblato.
3. Si prega di tenere piccoli pezzi di ricambio fuori dalla portata dei bambini, non è un giocattolo, non permettere ai bambini di giocare
4. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale Scartare e separare tutte le parti in un'area di lavoro pulita.

CONSERVA QUESTE ISTRUZIONI

CARATTERISTICHE PRINCIPALI

Questo prodotto viene utilizzato principalmente per l'installazione a colonna di funzioni di filo e accessori decorativi.

Il palo per ringhiera per cavi VEVOR è realizzato con tutti i materiali acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionerà per una lunga durata di ringhiere interne ed esterne con bassa manutenzione. Si tenga presente che non è consig per progetti costieri.

Lavoriamo con ogni sforzo per fornire prodotti di qualità e un servizio professionale e rendere VEVOR un marchio affidabile.

ISTRUZIONI PER L'INSTALLAZIONE

Indicazione di installazione e post applicabile

Applicabile a tutti gli scenari di installazione tecnica.

Nota: questo prodotto include solo la colonna e i relativi elementi di

fissaggio per l'installazione, esclusi il cavo metallico, il kit ringhiera per e il corrimano.

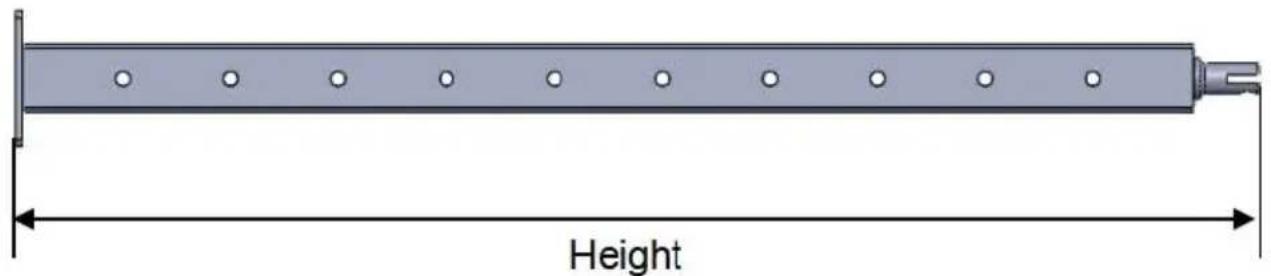

INFORMAZIONI SUL PRODOTTO

Model lo	Fora to	Altez za (mm)	Numero forato	Diametro del foro (mm)	Passo dei fori (mm)	Dimensione sezione (mm)	Colore	Inclu dere (pez zi)
HR-001	livello	1067	12	10,5	80	50*50	Nero	4
HR-002	livello	914	10	10,5	80	50*50	Nero	4
HR-003	livello	1067	12	8	80	30*50	Nero	4
HR-004	livello	914	10	8	80	30*50	Nero	4
HR-005	30°	1067	12	10,5×15	80	50*50	Argento	1
HR-006	30°	1067	12	10,5×15	80	50*50	Nero	1
HR-007	I	1067	12	10,5	80	50*50	Nero	1
HR-008	Non	914	/	/	/	50*50	Nero	1
HR-009	livello	914	10	10,5	80	50*50	Nero	1
HR-010	30°	914	10	10,5×15	80	50*50	Nero	1
HR-011	I	914	10	10,5	80	50*50	Nero	1
HR-012	livello	914	10	10,5	80	50*50	Argento	1
HR-013	30°	1067	12	8×13	80	30*50	Nero	1
HR-014	I	1067	12	8	80	30*50	Nero	1
HR-015	30°	914	10	8×13	80	30*50	Nero	1
HR-016	I	914	10	8	80	30*50	Nero	1
HR-017	Non	914	/	/	/	38*38	Nero	1
HR-018	livello	1067	12	8	80	30*50	Nero	1
HR-019	Non	1067	/	/	/	50*50	Nero	1
HR-020	livello	914	10	8	80	30*50	Nero	1
HR-021	livello	1067	12	10,5	80	50*50	Nero	1
HR-022	livello	914	10	8\_	80	30 *50	Argento	1
HR-023	livello	1067	12	10,5	80	50*50	Argento	1

PACCHETTO INCLUDEE

NO	Componenti	Immagine	QUANTITÀ
			Modello adatto
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR- 004	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	inviare		4	1	4	1	/
			/	/	/	/	1
2	Copertura quadrata		4	1	/	/	/
3	Copertura rettangolare		/	/	4	1	/
4	bullone di ancoraggio		16	4	16	4	4
5	Staffa curva		4	1	4	1	/
6	Staffa orizzontale		4	1	4	1	/
7	chiave esagonale		4	1	4	1	1
8	Chiave aperta		4	1	4	1	1
9	Vite autofilettante		8	2	8	2	4
10	Cover di plastica		/	/	/	/	1

INSTALLAZIONE

Per pavimenti in cemento o legno

Passaggio 1.Segnare punti di foratura nell	Passaggio 2.utilizzare un trapano a	Passaggio 3.Martellare la vite
posizioni di installazione appropriate.	percussione per realizzare un foro d ∅ 12 nei punti contrassegnati.	ancoraggio nel foro praticato.

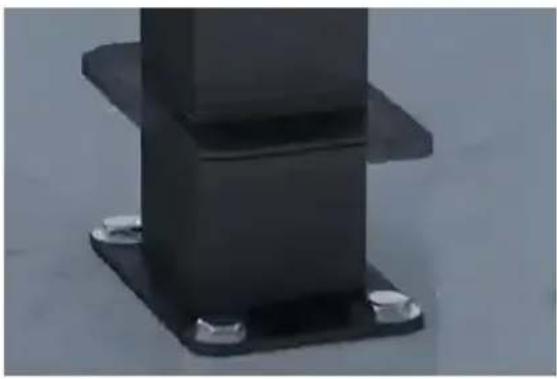

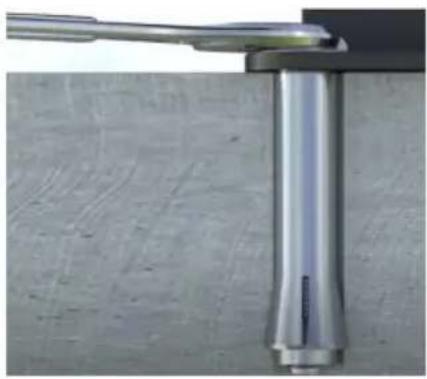

Passaggio 4. Stringer le viti	Passaggio 5.Chiudere il coperchio e completare il fissaggio del montante.

Nota: assicurarsi che la colonna sia in posizione verticale quando s fissa la piastra inferiore del montante.

Montaggio con corrimano (orizzontale)

Passaggio 1: staffa fissa

Passo 2: Determinare la posizione di installazione del corrimano, quindi segnare la posizione sotto il corrimano e i fori della staffa e praticare con un trapano da ∅ 5,5-∅ 5,6 mm.

Passaggio 3: utilizzare le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

È adatto anche per l'installazione di corrimano e staffe ad arco.

Montaggio con corrimano (gradiente)

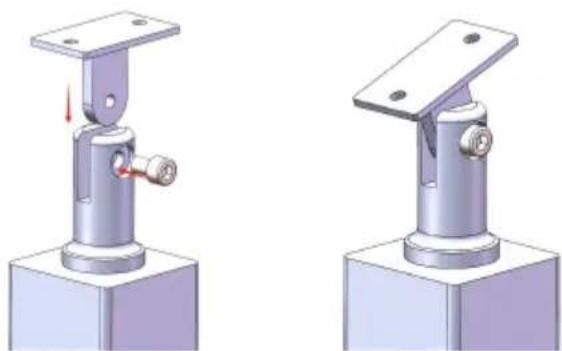

Passaggio 1: staffa fissa

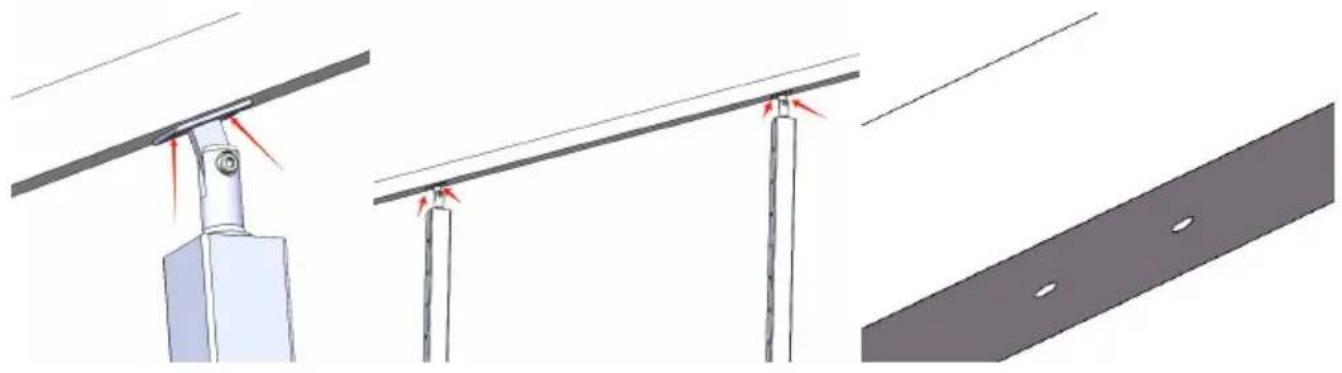

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte infe del corrimano. Determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della sta praticare i fori con un trapano da ∅ 5,5-∅ 5,6 mm.

Nota: il corrimano e la staffa possono essere prefissati con l'aiut strumenti di serraggio, in modo che più punti di installazione dell staffa possano essere contrassegnati e posizionati

contemporaneamente.

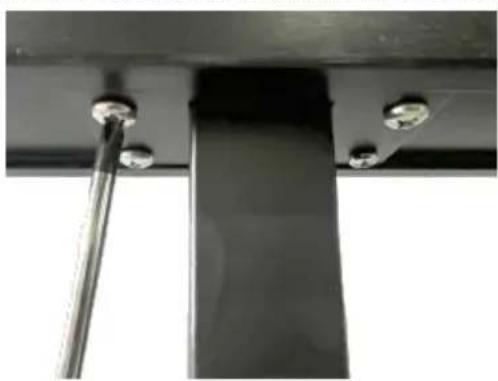

Passaggio 3: rimuovere la staffa dal montante, quindi utilizzare le viti autofilettanti nell'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa .

È adatto anche per l'installazione corrimano e staffe ad arco.	Per il modello HR-017

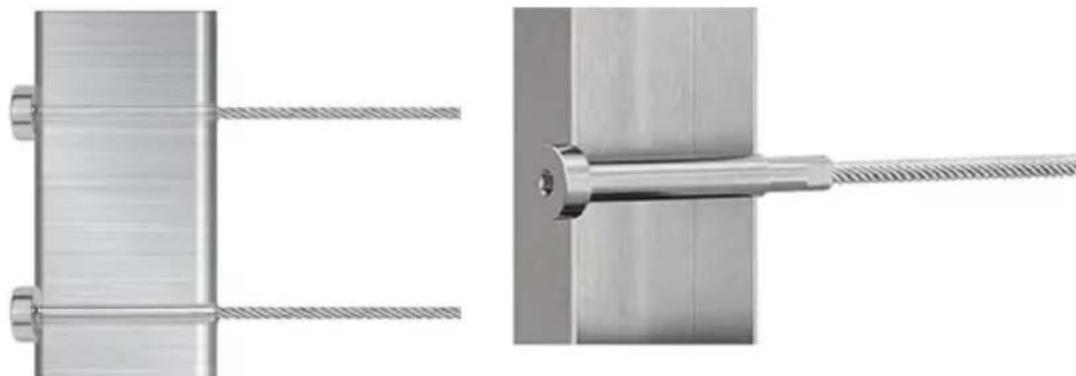

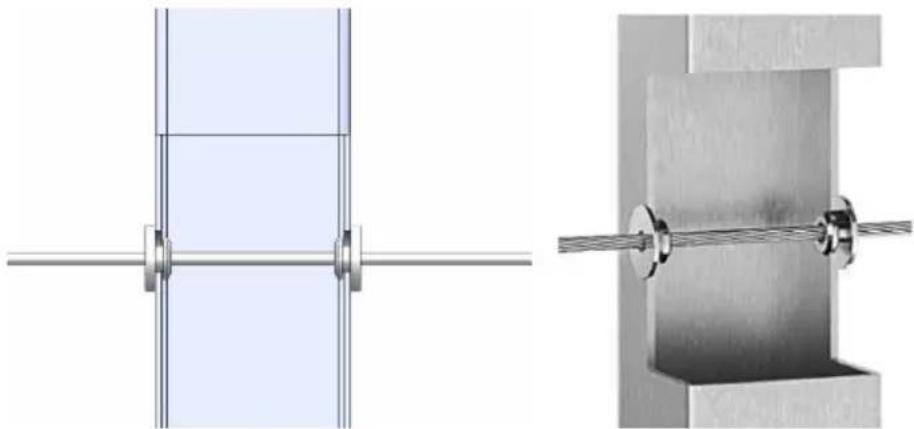

Installare con fune metallica e raccordi

Per la manica protettiva della ruota di livello

Per tensionatore a perno Montaggio orizzontale e angolare

Per tenditore a tenditore e terminale fisso

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Tecnico Supporto e certificato di garanzia elettronica
