HR-005 - Bevestigingsaccessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Kabelbalustradepaal
Merk	Vevor
Model	HR-005
Materiaal	Roestvrij staal (hoge weerstand tegen roest en corrosie)
Gebruik	Binnen en buiten (niet aanbevolen voor kustgebieden)
Inclusief accessoires	Basisplaat, ankerbouten, leuningsteunen
Installatietype	Vloerbevestiging (beton/hout) of montage met leuning (horizontaal of schuin)
Belangrijkste functies	Kabeldrager voor balustrade, installatie op kolom
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd schurende producten.
Veiligheid	Laat kinderen niet spelen met kleine onderdelen. Installatie volgens instructies.
Onderdelen en repareerbaarheid	Installatieonderdelen zijn inbegrepen. Voor vervangingsonderdelen, neem contact op met Vevor support.
Algemene informatie	Elektronische garantie beschikbaar op www.vevor.com/support
Compatibiliteit	Compatibel met staalkabels, balustradekits en leuningen (niet inbegrepen)
Importland (Verenigde Staten)	Sanven Technology Ltd., Suite 250, 9166 (gedeeltelijk adres)
Bijgeleverde documenten	Gebruiksaanwijzing en handleiding (103 pagina's, PDF)

Veelgestelde vragen - HR-005 Vevor

Wat is de hoogte van de HR-005 paal?

De hoogte varieert per model. Voor de HR-005, raadpleeg de handleiding of neem contact op met Vevor support.

Is deze paal geschikt voor buitengebruik?

Ja, dankzij het roestvrij staal is hij bestand tegen weersinvloeden. Echter, wordt hij niet aanbevolen voor kustgebieden vanwege het zout.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine, een boorhamer, sleutels, een waterpas en eventueel span gereedschap nodig.

Is de staalkabel inbegrepen in de kit?

Nee, het product bevat alleen de paal en zijn bevestigingsaccessoires. De kabel, leuning en andere worden apart verkocht.

Kan ik deze paal op een houten vloer installeren?

Ja, de instructies omvatten installatie op beton of hout. Volg de stappen om te boren en de ankers te bevestigen.

Hoe onderhoud ik de paal?

Reinig met een zachte, droge doek. Vermijd agressieve of schurende chemicaliën die het oppervlak kunnen beschadigen.

Is dit model compatibel met schuine leuningen?

Ja, de steun is in hoek verstelbaar om aan te passen aan horizontale of schuine leuningen.

Wat is de garantie van dit product?

Een elektronische garantie is inbegrepen. Voor meer details, bezoek www.vevor.com/support.

Zijn er veiligheidsmaatregelen die ik moet nemen?

Houd kleine onderdelen buiten bereik van kinderen. Volg nauwgezet de installatie-instructies om valrisico's te voorkomen.

Hoe krijg ik vervangingsonderdelen?

Neem contact op met Vevor technische ondersteuning via hun website. Vermeld het model HR-005 voor snelle hulp.

GEBRUIKSAANWIJZING HR-005 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

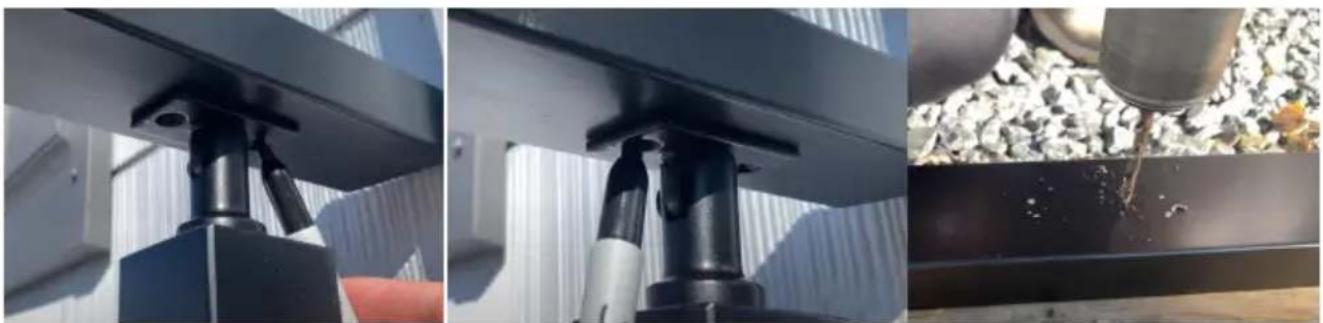

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

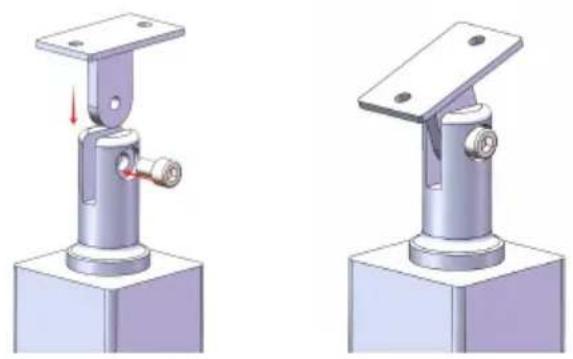

Stap 1: Vaste beugel

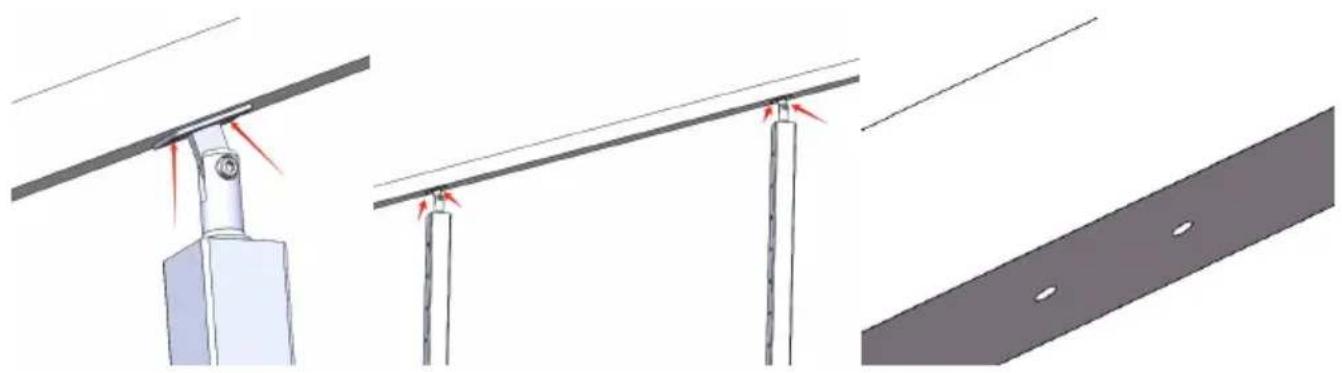

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Technisch Ondersteuning en e-garantiecertificaat
