Producttype	Kabelrailpaal
Merk	Vevor
Model	HR-017
Materiaal	Roestvrij staal
Hoofdgebruik	Installatie van kabelrails voor binnen en buiten (behalve kustgebieden)
Vloercompatibiliteit	Beton of hout
Leuningcompatibiliteit	Horizontaal of hellend (gradiënt)
Verpakkingsinhoud	Paal, ankerbouten, pluggen, leuningbeugel, deksel
Niet inbegrepen	Metaalkabel, balustradeset, leuning
Boordiameter voor ankers	12 mm
Boordiameter voor leuning	5,5 tot 5,6 mm
Bevestigingstype	Zelfborende schroeven meegeleverd
Corrosiebestendigheid	Hoog (roestvrij staal)
Onderhoud	Reinigen met een zachte doek en zeepwater; vermijd schurende middelen
Veiligheid	Houd kleine onderdelen buiten bereik van kinderen; monteer correct om letsel te voorkomen
Garantie	Elektronisch garantiebewijs beschikbaar
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - HR-017 Vevor

Hoe installeer ik de paal op een betonnen vloer?

Markeer de boorpunten, gebruik een boorhamer om een gat van 12 mm te boren, steek de pluggen erin en draai de schroeven vast. Sluit het deksel na bevestiging.

Hoe installeer ik de paal op een houten vloer?

De procedure is vergelijkbaar met beton: markeer de punten, boor gaten van 12 mm en bevestig de paal met de meegeleverde schroeven die geschikt zijn voor hout.

Wat is het verschil tussen de modellen HR-001 tot HR-023?

De modellen verschillen voornamelijk in hoogte en ontwerp van de paal. Controleer de specificaties van elk model om de juiste voor uw project te kiezen.

Is de paal geschikt voor gebruik buitenshuis?

Ja, van roestvrij staal, het is bestand tegen roest en corrosie voor buitengebruik, behalve in kustgebieden waar extra bescherming wordt aanbevolen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boorhamer (voor beton), een boormachine, een waterpas, een sleutel en een schroevendraaier nodig.

Hoe bevestig ik de leuning aan de paal?

Bevestig de beugel aan de paal, bepaal de positie van de leuning, boor gaten van 5,5-5,6 mm en gebruik de zelfborende schroeven om de leuning aan de beugel te bevestigen.

Is de metaalkabel inbegrepen?

Nee, het product bevat alleen de paal en zijn bevestigingsaccessoires. De metaalkabel, de balustradeset en de leuning moeten apart worden aangeschaft.

Kan ik deze paal gebruiken voor een hellende balustrade?

Ja, de leuningbeugel is in hoek verstelbaar om zich aan te passen aan een hellende leuning (gradiënt). Volg de instructies voor montage op een helling.

Hoe onderhoud ik de roestvrijstalen paal?

Reinig regelmatig met een zachte doek en zeepwater. Vermijd schurende of chloorhoudende reinigingsmiddelen die het oppervlak kunnen beschadigen.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantenservice via www.vevor.com/support om reserveonderdelen aan te vragen of de elektronische garantie te raadplegen.

GEBRUIKSAANWIJZING HR-017 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

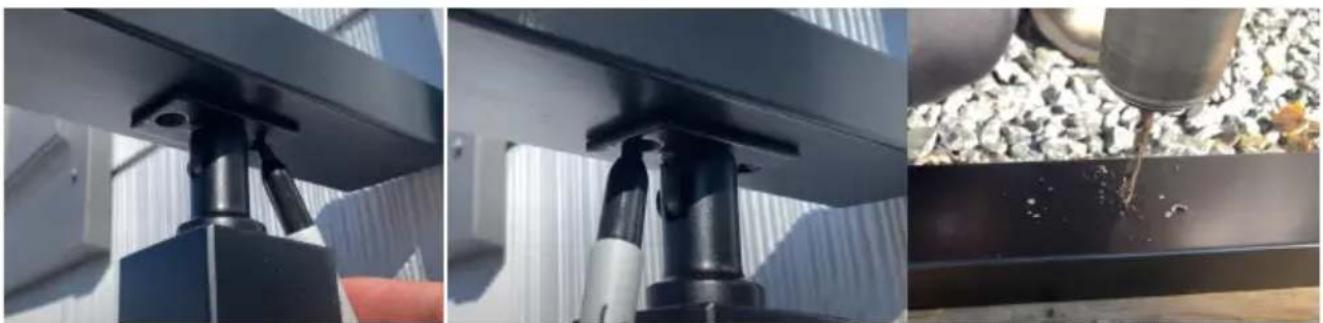

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

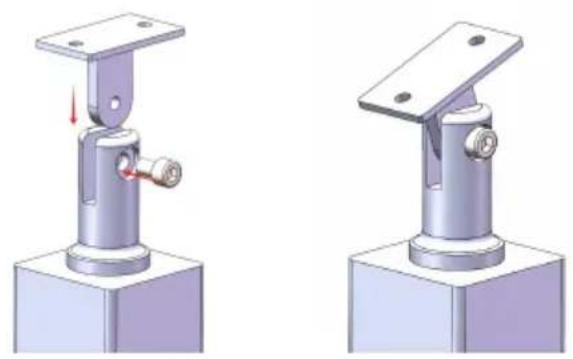

Stap 1: Vaste beugel

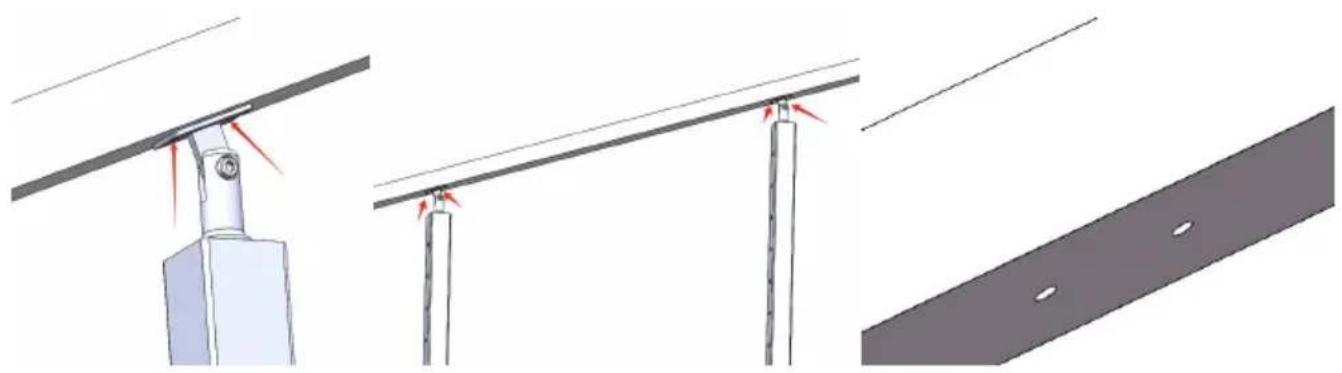

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
