HR-012 - Bevestigingsaccessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	HR-012
Producttype	Kabelrelingpaal
Materiaal	Roestvrij staal
Gebruik	Binnen- en buiteninstallatie (niet aanbevolen in kustgebieden)
Hoofdfuncties	Ondersteuning voor kabelrelingen, bevestiging van leuning
Montage	Op betonnen of houten vloer
Inbegrepen	Paal, ankerbouten, steunen, zelftappende schroeven
Uitgesloten	Kabel, relingkit, leuning
Compatibele modellen	HR-001 tot HR-023 (serie)
Voeding	Geen (mechanisch)
Onderhoud	Regelmatig reinigen met een vochtige doek; vermijd schurende producten
Veiligheid	Lees de volledige handleiding voor installatie; buiten bereik van kinderen houden
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Onderdelen	Op aanvraag beschikbaar bij de klantenservice van Vevor
Repareerbaarheid	Standaard onderdelen, vervanging mogelijk met gangbaar gereedschap
Steunhoek	Verstelbaar voor horizontale of hellende leuning
Boordiameter in vloer	∅ 12 mm
Boordiameter voor leuning	∅ 5,5 tot 5,6 mm

Veelgestelde vragen - HR-012 Vevor

Hoe installeer ik de paal op een betonnen vloer?

Markeer de boorpunten, gebruik een boorhamer om een gat van Ø 12 mm te maken, steek de ankerbouten erin en draai ze vast. Sluit het deksel.

Kan ik deze paal gebruiken voor een buitenreling?

Ja, de roestvrijstalen paal is geschikt voor buitengebruik, maar wordt niet aanbevolen voor kustprojecten vanwege zoutcorrosie.

Wat is de hoogte van de paal?

De exacte hoogte is niet gespecificeerd in de handleiding. Raadpleeg de exacte afmetingen op de verpakking of neem contact op met de klantenservice van Vevor.

Wordt de paal geleverd met kabel?

Nee, dit product bevat alleen de paal en zijn bevestigingsaccessoires. De kabel, relingkit en leuning moeten apart worden aangeschaft.

Hoe stel ik de steun af voor een hellende leuning?

Maak de steun los, pas de hoek aan om overeen te komen met de helling van de leuning, markeer de gaten, boor met een boor van Ø 5,5 tot 5,6 mm en bevestig met de meegeleverde zelftappende schroeven.

Welke gereedschappen zijn nodig voor de montage?

U heeft een boormachine (voor betonnen vloer), een boor met boortjes van 5,5-5,6 mm en 12 mm, en een sleutel nodig om de ankerbouten vast te draaien.

Is het product bestand tegen roest?

Ja, de paal is gemaakt van roestvrij staal, wat hem een hoge weerstand tegen roest en corrosie geeft voor binnen- en buitengebruik.

Hoe reinig ik de roestvrijstalen paal?

Reinig met een zachte, vochtige doek. Vermijd schurende of chloorhoudende schoonmaakmiddelen om het oppervlak niet te beschadigen.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn op aanvraag verkrijgbaar bij de klantenservice van Vevor. Raadpleeg de site www.vevor.com/support voor meer informatie.

Wat te doen als de meegeleverde schroeven niet passen?

Controleer of u het juiste type schroef gebruikt voor uw ondergrond (vloer of leuning). Als het probleem aanhoudt, neem dan contact op met de klantenservice van Vevor voor geschikte vervangingsschroeven.

GEBRUIKSAANWIJZING HR-012 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

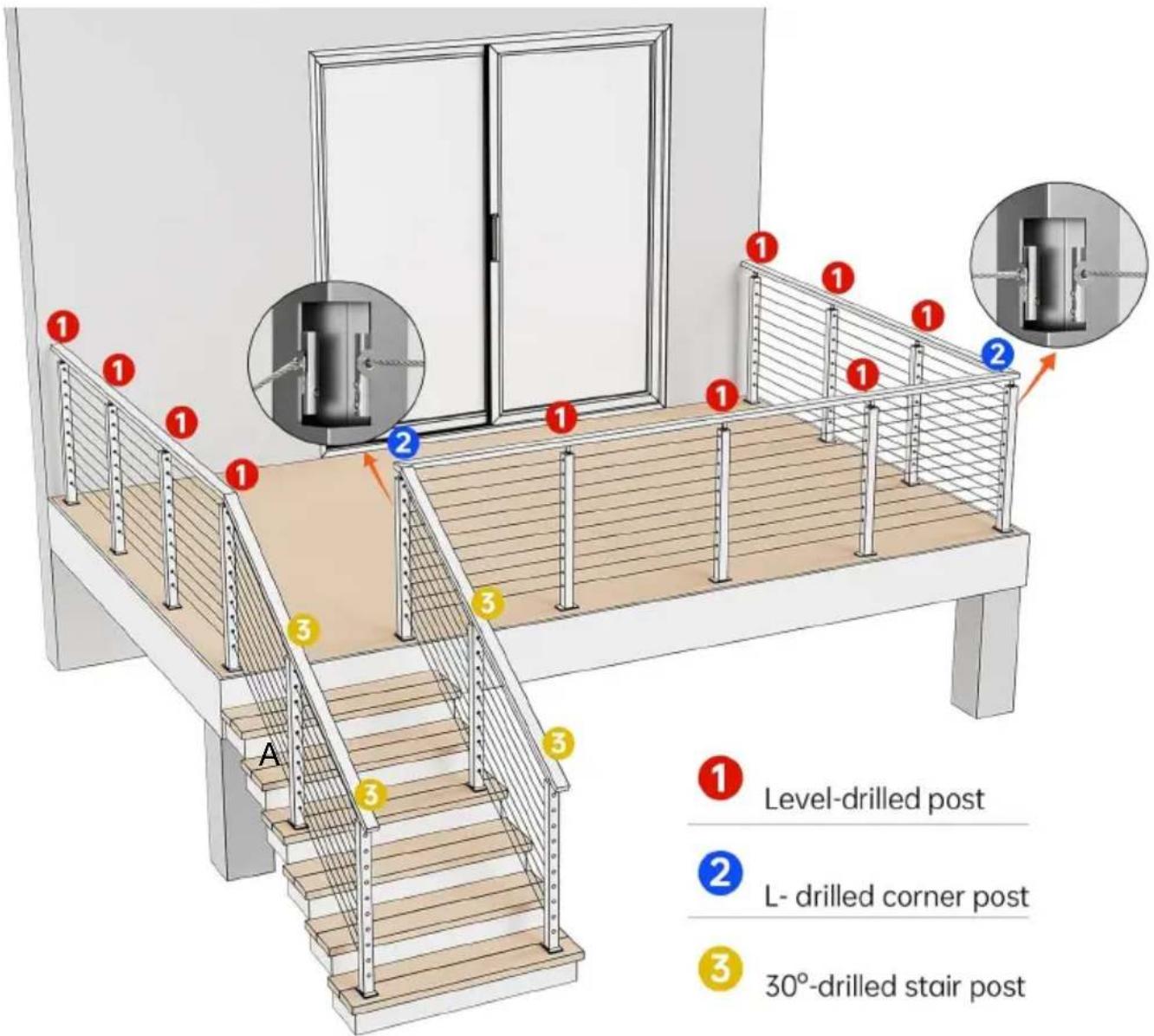

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

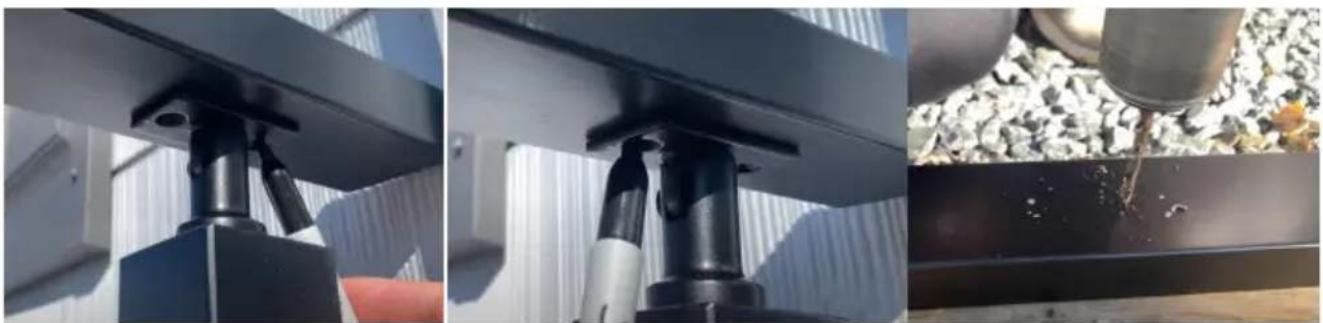

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

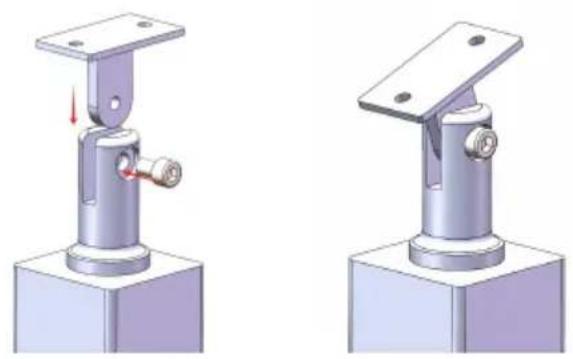

Monteer met leuning (gradiënt)

Stap 1: Vaste beugel

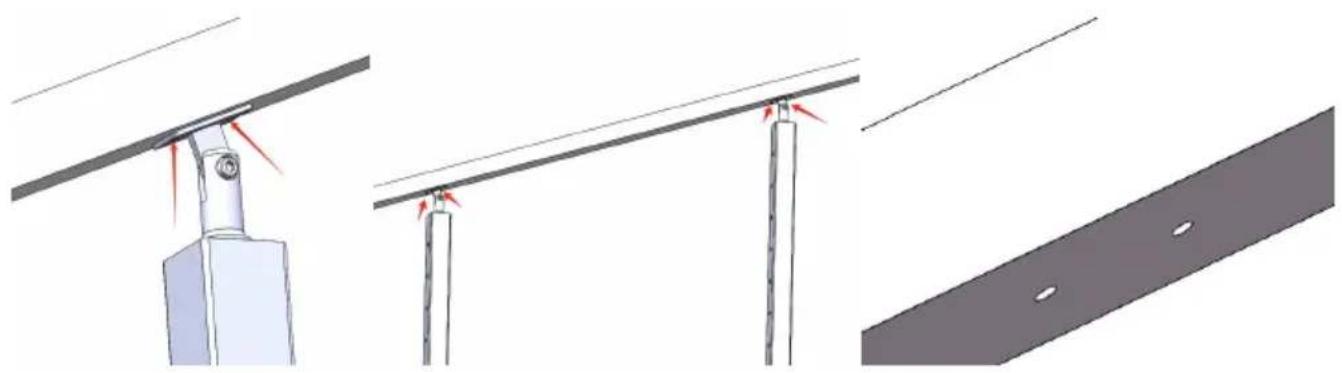

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
