Producttype	Kabel leuningpaal
Model	HR-023
Merk	Vevor
Materiaal	Roestvrij staal
Weerstand	Hoge weerstand tegen roest en corrosie
Hoofdgebruik	Installatie op kolom voor draadfuncties en decoratieve accessoires
Aanbevolen omgeving	Binnen en buiten, behalve kustgebieden
Inhoud van het pakket	Paal en installatiebevestigingen (kabel, relingkit en leuning niet inbegrepen)
Installatie op vloer	Beton of hout
Boordiameter	Ø 12 mm voor verankering, Ø 5,5-5,6 mm voor zelftappende schroeven
Hoekaanpassing	Verstelbare steun voor hellende leuning
Onderhoud	Weinig onderhoud
Veiligheid	Lees en begrijp de handleiding voor gebruik; houd kleine onderdelen buiten bereik van kinderen
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - HR-023 Vevor

Waar dient de relingpaal HR-023 voor?

Deze paal wordt voornamelijk gebruikt voor installatie op kolom van draadfuncties en decoratieve accessoires, zoals kabelrelingen.

Uit welke materialen bestaat deze paal?

De paal is gemaakt van roestvrij staal, wat een hoge weerstand tegen roest en corrosie biedt.

Is dit product geschikt voor kustomgevingen?

Nee, het wordt niet aanbevolen voor kustprojecten vanwege de zoute omstandigheden.

Welke onderdelen zijn inbegrepen in het pakket?

Het pakket bevat de paal en de installatiebevestigingen. De staalkabel, relingkit en leuning worden apart verkocht.

Welke vloertypen zijn geschikt voor installatie?

De paal kan worden geïnstalleerd op beton of hout.

Hoe installeer ik de paal op een betonnen vloer?

Markeer de boorpunten, boor een gat van Ø 12 mm met een boorhamer, plaats de ankerbout, draai vast en sluit het deksel.

Kan ik een hellende leuning monteren?

Ja, de steun kan in hoek worden aangepast voor een hellende leuning.

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees en begrijp de volledige handleiding voor gebruik. Houd kleine onderdelen buiten bereik van kinderen.

Hoe onderhoud ik de paal?

Deze paal vereist weinig onderhoud dankzij roestvrij staal. Maak eenvoudig schoon met een zachte doek indien nodig.

Waar vind ik technische ondersteuning?

Ga naar www.vevor.com/support voor hulp en om de elektronische garantie te downloaden.

GEBRUIKSAANWIJZING HR-023 Vevor

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u dit product bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten worden genomen om het potentiële gevaar van persoonlijk letsel te voorkomen.
2. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. Het is geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. Het zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevolen voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service te leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's.

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op de gemarkeerde punten een gat van ∅ 12 te maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

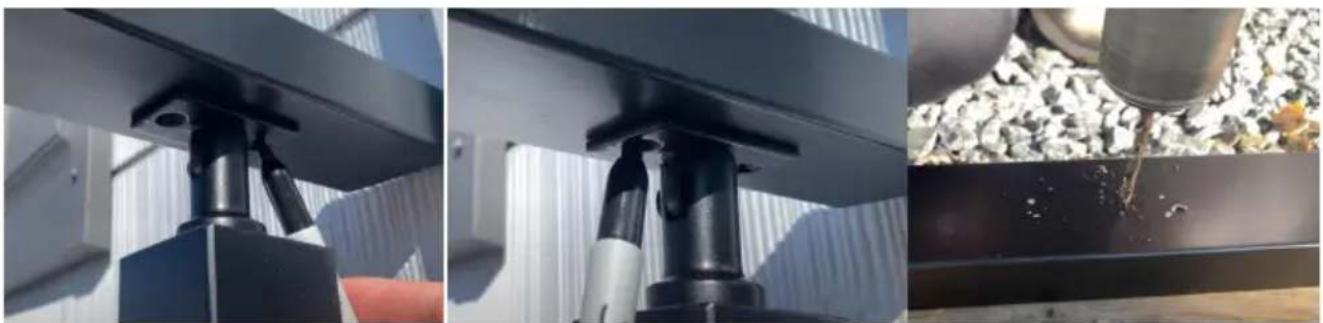

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens de positie onder de leuning en de beugelgaten en boor gaten met een boor van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de paal te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

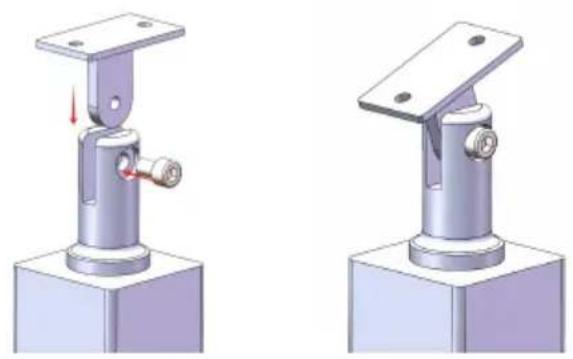

Stap 1: Vaste beugel

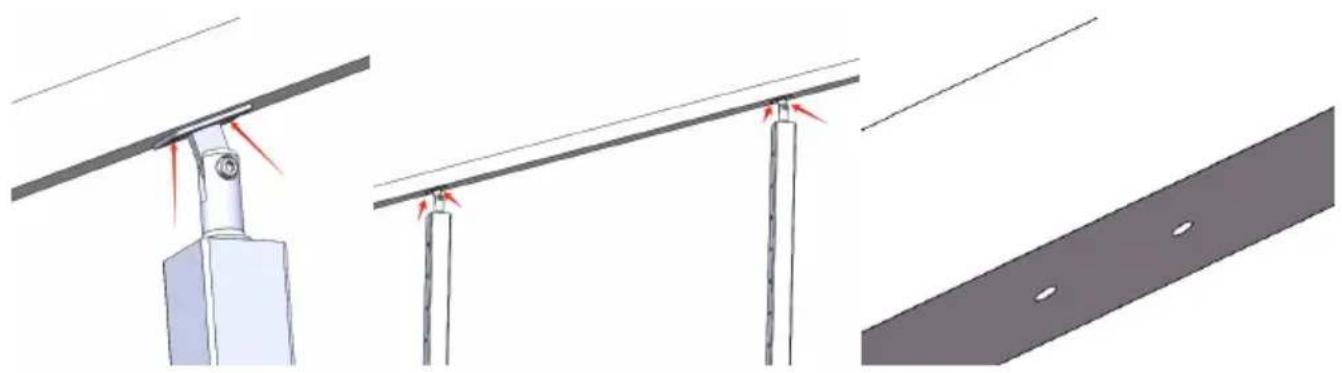

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderkant van de leuning past. Bepaal de installatiepositie van de leuning en markeer vervolgens de positie onder de leuning en de beugelgaten en boor gaten met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking: De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leuning te bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de inbouw van boogleningen en beugels.

Voor model HR-017.

Installeren met staalkabel en fittingen.

Voor Level wielbeschermerhuls.

Voor spanschroefspanner en vaste terminal.
