Produkttyp	Kabelräckesstolpe
Modell	HR-023
Märke	Vevor
Material	Rostfritt stål
Beständighet	Hög motståndskraft mot rost och korrosion
Huvudsaklig användning	Pelarinstallation för kabeldragning och dekorativa tillbehör
Rekommenderad miljö	Inomhus och utomhus, förutom kustområden
Förpackningsinnehåll	Stolpe och monteringsfästen (kabel, räcke och ledstång ingår inte)
Golvmontering	Betong eller trä
Borrdiameter	Ø 12 mm för förankring, Ø 5,5-5,6 mm för självborrande skruvar
Vinkeljustering	Justerbart fäste för sluttande ledstång
Underhåll	Lågt underhåll
Säkerhet	Läs och förstå manualen före användning; förvara små delar utom räckhåll för barn
Teknisk support	www.vevor.com/support

Vanliga frågor - HR-023 Vevor

Vad används stolpen HR-023 till?

Denna stolpe används huvudsakligen för pelarinstallation av kabeldragning och dekorativa tillbehör, såsom kabelräcken.

Vilka material består denna stolpe av?

Stolpen är tillverkad i rostfritt stål, vilket ger hög motståndskraft mot rost och korrosion.

Är denna produkt lämplig för kustområden?

Nej, den rekommenderas inte för kustprojekt på grund av salthalten.

Vilka delar ingår i förpackningen?

Förpackningen innehåller stolpen och monteringsfästen. Metallkabel, räcke och ledstång säljs separat.

Vilka golvtyper lämpar sig för montering?

Stolpen kan monteras på betong eller trä.

Hur monterar jag stolpen på betonggolv?

Markera borrpunkterna, borra ett hål med Ø 12 mm med en slagborrmaskin, slå i expansionsskruven, dra åt och stäng locket.

Går det att montera en sluttande ledstång?

Ja, fästet kan vinkeljusteras för att passa en sluttande ledstång.

Vilka viktiga säkerhetsåtgärder finns det?

Läs och förstå hela manualen före användning. Förvara små delar utom räckhåll för barn.

Hur underhåller jag stolpen?

Denna stolpe kräver lågt underhåll tack vare rostfritt stål. Rengör helt enkelt med en mjuk trasa vid behov.

Var hittar jag teknisk support?

Besök www.vevor.com/support för hjälp och för att ladda ner den elektroniska garantin.

BRUKSANVISNING HR-023 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

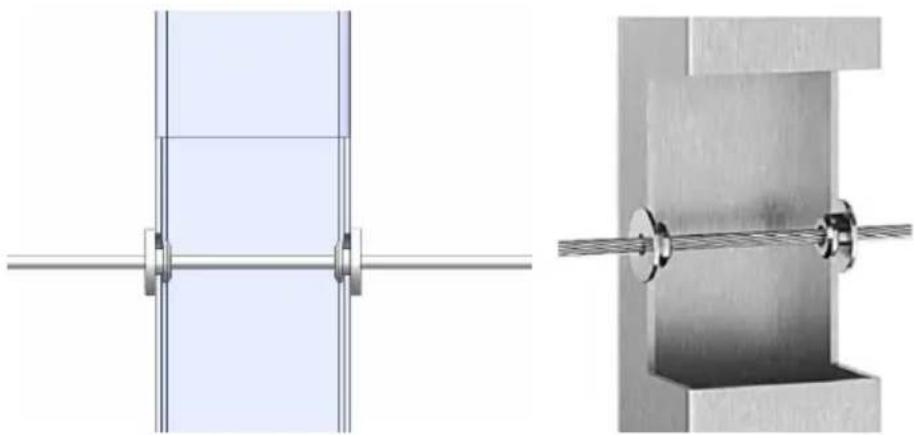

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
