| Type de produit | Poteau de garde-corps à câble |
| Modèle | HR-023 |
| Marque | Vevor |
| Matériau | Acier inoxydable |
| Résistance | Haute résistance à la rouille et à la corrosion |
| Utilisation principale | Installation sur colonne pour fonctions filaires et accessoires décoratifs |
| Environnement recommandé | Intérieur et extérieur, sauf zones côtières |
| Contenu du colis | Poteau et attaches d'installation (câble, kit de garde-corps et main courante non inclus) |
| Installation sur sol | Béton ou bois |
| Diamètre de perçage | Ø 12 mm pour ancrage, Ø 5,5-5,6 mm pour vis autotaraudeuses |
| Ajustement d'angle | Support réglable pour main courante en pente |
| Entretien | Faible entretien |
| Sécurité | Lire et comprendre le manuel avant utilisation ; garder les petites pièces hors de portée des enfants |
| Assistance technique | www.vevor.com/support |
FOIRE AUX QUESTIONS - HR-023 Vevor
Questions des utilisateurs sur HR-023 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire de fixation au format PDF gratuitement ! Retrouvez votre notice HR-023 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HR-023 de la marque Vevor.
MODE D'EMPLOI HR-023 Vevor
Technique Assistance et certificat de garantie électronique www.vevor.com/support
POTEAU DE GARDE-CORPS À CÂBLE
MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
< Image uniquement pour référence > _
AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à de biens de valeur.
- L'avertissement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
- Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
- Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne laissez pas les enfants jouer.
- Pour plus d'informations concernant les pièces répertoriées dans le pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.
CONSERVEZ CES INSTRUCTIONS
CARACTÉRISTIQUES PRINCIPALES
Ce produit est principalement utilisé pour l'installation sur colonne de fonctions filaires et d'accessoires décoratifs.
Le poteau de garde-corps à câble de VEVOR est fabriqué à partir d'les matériaux en acier inoxydable, qui présentent une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.
Nous travaillons avec tous les efforts pour fournir des produits de qu'un service professionnel, et faire de VEVOR une marque fiable.
INSTRUCTIONS D'INSTALLATION
Indication d'installation et poste applicable
Applicable à tous les scénarios d'installation technique.
Remarque : ce produit comprend uniquement la colonne et ses attach d'installation, à l'exclusion du câble métallique, du kit de garde-corps e la main courante.
Pour sol en béton ou en bois
 |  |  |
| Étape 1. Marquez le points de perçage au | Étape 2.utilisez un marteau perforateur | Étape 3. Martelez vis d'ancrage dans |
| emplacements d'installation appropriés. | pour faire un trou d ∅ 12 aux points marqués. | trou percé. |
 |  | |
| Étape 4. Serrez les | Étape 5. Fermez le couvercle et termine fixer le poteau. | |
Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.
Montage avec main courante (horizontale)
Étape 1 : support fixe

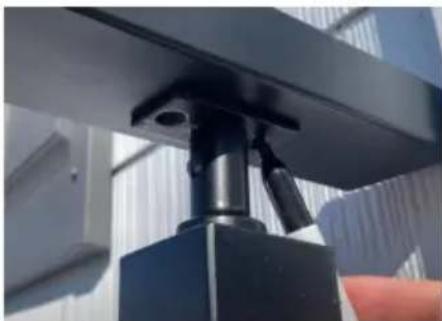

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du suppon percez des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.
Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.
Il convient également à l'installation de mains courantes et de support arc.
Monter avec main courante (dégradé)

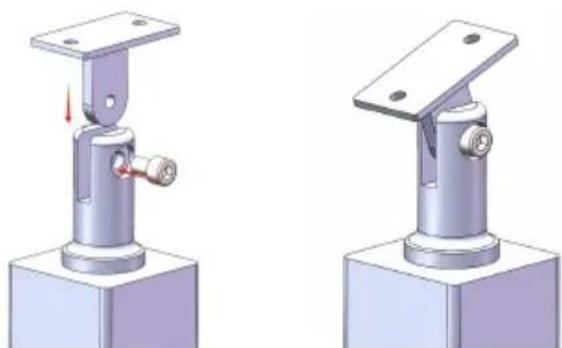

Étape 1 : support fixe

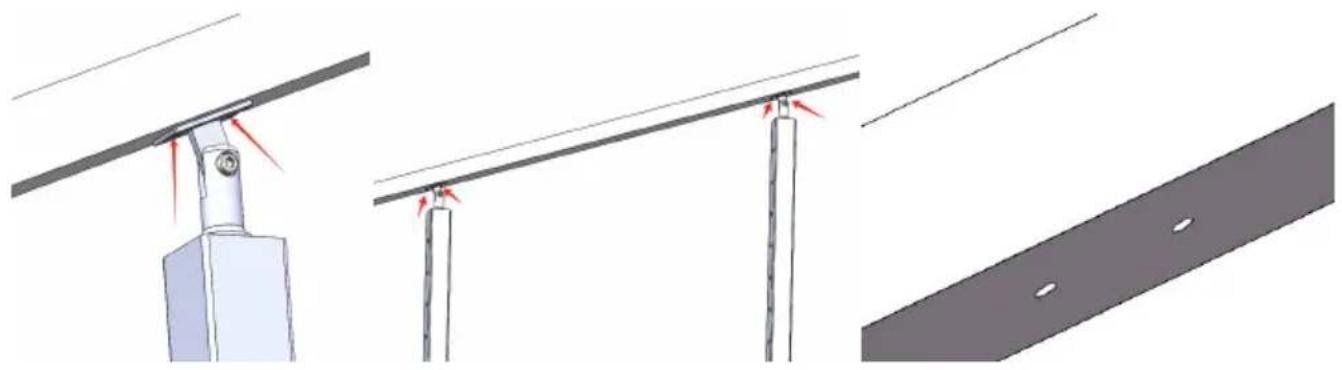

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.
Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissent être marqués et positionnés en même temps.

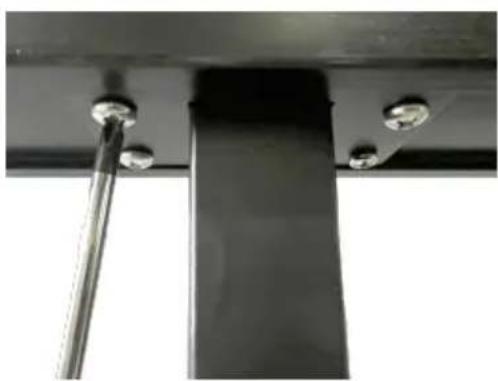

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraufournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .
| Il convient également à l'installa de mains courantes et de supp en arc. | Pour le modèle HR-017 |
 |  |
Installer avec un câble métallique et des raccords
Pour manchon de protection de roue de niveau
Pour tendeur de goujon montage horizontal et angle
Pour tendeur de tendeur et borne fixe
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
