Type de produit	Poteau de garde-corps à câble
Marque	Vevor
Modèle	HR-017
Matériau	Acier inoxydable
Utilisation principale	Installation de garde-corps à câble pour intérieur et extérieur (sauf zones côtières)
Compatibilité sol	Béton ou bois
Compatibilité main courante	Horizontale ou inclinée (dégradé)
Contenu de l'emballage	Poteau, vis d'ancrage, chevilles, support de main courante, couvercle
Non inclus	Câble métallique, kit de garde-corps, main courante
Diamètre de perçage pour ancrage	12 mm
Diamètre de perçage pour main courante	5,5 à 5,6 mm
Type de fixation	Vis autotaraudeuses fournies
Résistance à la corrosion	Haute (acier inoxydable)
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter produits abrasifs
Sécurité	Garder les petites pièces hors de portée des enfants; assembler correctement pour éviter les blessures
Garantie	Certificat de garantie électronique disponible
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - HR-017 Vevor

Comment installer le poteau sur un sol en béton ?

Marquez les points de perçage, utilisez un marteau perforateur pour faire un trou de 12 mm, insérez les chevilles, puis serrez les vis. Fermez le couvercle après fixation.

Comment installer le poteau sur un sol en bois ?

La procédure est similaire au béton : marquez les points, percez des trous de 12 mm, puis fixez le poteau avec les vis fournies adaptées au bois.

Quelle est la différence entre les modèles HR-001 à HR-023 ?

Les modèles varient principalement par la hauteur et le design du poteau. Vérifiez les spécifications de chaque modèle pour choisir celui adapté à votre projet.

Le poteau est-il adapté à une utilisation en extérieur ?

Oui, en acier inoxydable, il résiste à la rouille et à la corrosion pour une utilisation extérieure, sauf en zone côtière où une protection supplémentaire est recommandée.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un marteau perforateur (pour béton), d'une perceuse, d'un niveau à bulle, d'une clé et d'un tournevis.

Comment fixer la main courante au poteau ?

Fixez le support au poteau, déterminez la position de la main courante, percez des trous de 5,5-5,6 mm, puis utilisez les vis autotaraudeuses pour fixer la main courante au support.

Le câble métallique est-il inclus ?

Non, le produit ne contient que le poteau et ses accessoires de fixation. Le câble métallique, le kit de garde-corps et la main courante doivent être achetés séparément.

Puis-je utiliser ce poteau pour un garde-corps en pente ?

Oui, le support de main courante est réglable en angle pour s'adapter à une main courante inclinée (dégradé). Suivez les instructions pour le montage en pente.

Comment entretenir le poteau en acier inoxydable ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs ou chlorés qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange ?

Contactez le service client via www.vevor.com/support pour demander des pièces de rechange ou consulter la garantie électronique.

MODE D'EMPLOI HR-017 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

POTEAU DE GARDE-CORPS À CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

< Image uniquement pour référence > _

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à de biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
2. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne laissez pas les enfants jouer.
4. Pour plus d'informations concernant les pièces répertoriées dans le pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation sur colonne de fonctions filaires et d'accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir d'les matériaux en acier inoxydable, qui présentent une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts pour fournir des produits de qu'un service professionnel, et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation technique.

Remarque : ce produit comprend uniquement la colonne et ses attach d'installation, à l'exclusion du câble métallique, du kit de garde-corps e la main courante.

Pour sol en béton ou en bois

Étape 1. Marquez le points de perçage au	Étape 2.utilisez un marteau perforateur	Étape 3. Martelez vis d'ancrage dans
emplacements d'installation appropriés.	pour faire un trou d ∅ 12 aux points marqués.	trou percé.
Étape 4. Serrez les	Étape 5. Fermez le couvercle et termine fixer le poteau.

Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.

Montage avec main courante (horizontale)

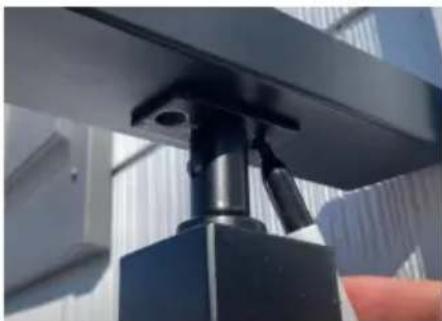

Étape 1 : support fixe

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du suppon percez des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.

Il convient également à l'installation de mains courantes et de support arc.

Monter avec main courante (dégradé)

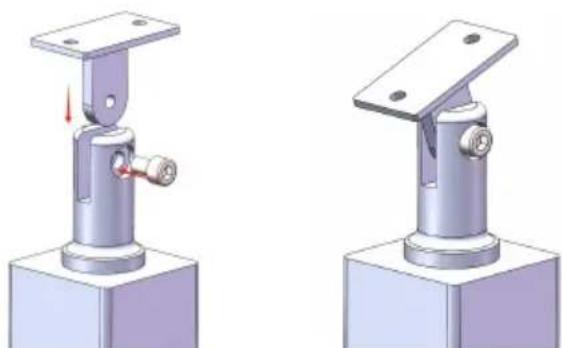

Étape 1 : support fixe

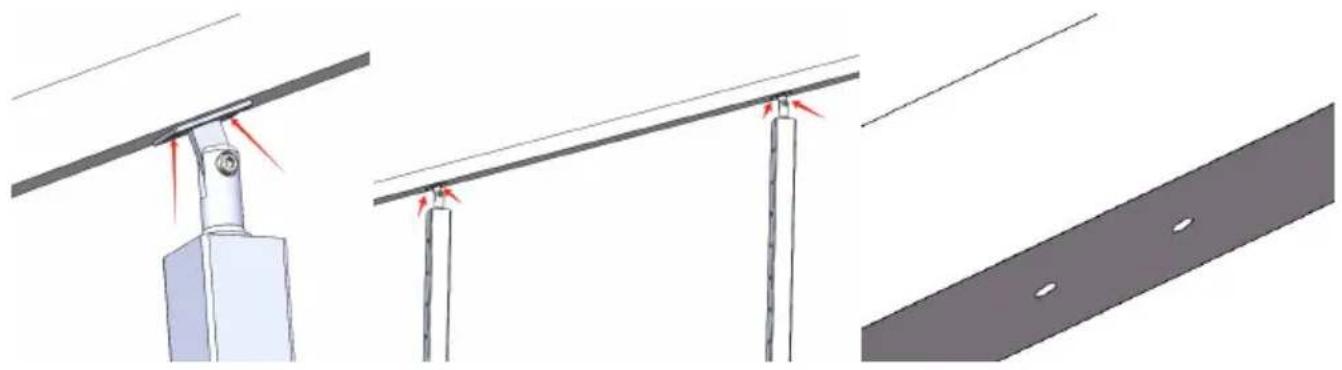

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissent être marqués et positionnés en même temps.

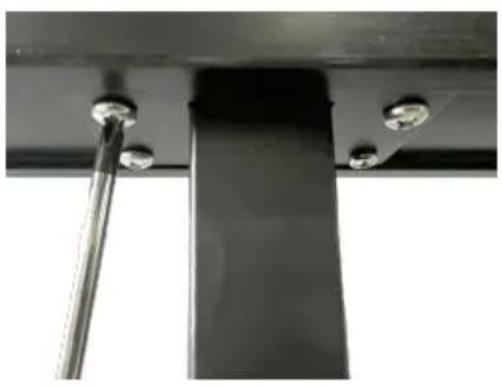

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraufournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .

Il convient également à l'installa de mains courantes et de supp en arc.	Pour le modèle HR-017

Installer avec un câble métallique et des raccords

Pour manchon de protection de roue de niveau

Pour tendeur de goujon montage horizontal et angle

Pour tendeur de tendeur et borne fixe
