Rodzaj produktu	Słupek do balustrady linowej
Marka	Vevor
Model	HR-017
Materiał	Stal nierdzewna
Główne zastosowanie	Instalacja balustrady linowej wewnątrz i na zewnątrz (z wyłączeniem stref przybrzeżnych)
Kompatybilność podłoża	Beton lub drewno
Kompatybilność poręczy	Pozioma lub nachylona (spadek)
Zawartość opakowania	Słupek, śruby kotwiące, kołki, uchwyt poręczy, pokrywa
Nie zawiera	Lina stalowa, zestaw balustrady, poręcz
Średnica wiercenia dla kotwienia	12 mm
Średnica wiercenia dla poręczy	5,5 do 5,6 mm
Rodzaj mocowania	Dołączone wkręty samogwintujące
Odporność na korozję	Wysoka (stal nierdzewna)
Konserwacja	Czyścić miękką ściereczką i wodą z mydłem; unikać środków ściernych
Bezpieczeństwo	Przechowywać drobne części poza zasięgiem dzieci; prawidłowo zmontować, aby uniknąć obrażeń
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - HR-017 Vevor

Jak zamontować słupek na betonie?

Zaznacz punkty wiercenia, użyj młota udarowego, aby wywiercić otwór o średnicy 12 mm, włóż kołki, a następnie dokręć śruby. Zamknij pokrywę po zamocowaniu.

Jak zamontować słupek na drewnianej podłodze?

Procedura jest podobna jak dla betonu: zaznacz punkty, wywierć otwory o średnicy 12 mm, a następnie przymocuj słupek dołączonymi śrubami odpowiednimi do drewna.

Jaka jest różnica między modelami HR-001 a HR-023?

Modele różnią się głównie wysokością i designem słupka. Sprawdź specyfikacje każdego modelu, aby wybrać odpowiedni dla swojego projektu.

Czy słupek nadaje się do użytku na zewnątrz?

Tak, ze stali nierdzewnej, odporny na rdzę i korozję do użytku na zewnątrz, z wyjątkiem strefy przybrzeżnej, gdzie zalecana jest dodatkowa ochrona.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować młota udarowego (do betonu), wiertarki, poziomicy, klucza i śrubokręta.

Jak zamocować poręcz do słupka?

Przymocuj uchwyt do słupka, określ położenie poręczy, wywierć otwory o średnicy 5,5-5,6 mm, a następnie użyj wkrętów samogwintujących, aby przymocować poręcz do uchwytu.

Czy lina stalowa jest dołączona?

Nie, produkt zawiera tylko słupek i akcesoria mocujące. Lina stalowa, zestaw balustrady i poręcz należy zakupić osobno.

Czy mogę użyć tego słupka do balustrady na skarpie?

Tak, uchwyt poręczy jest regulowany kątowo, aby dostosować się do nachylonej poręczy (spadek). Postępuj zgodnie z instrukcjami montażu na pochyłości.

Jak konserwować słupek ze stali nierdzewnej?

Regularnie czyść miękką ściereczką i wodą z mydłem. Unikaj środków czyszczących ściernych lub zawierających chlor, które mogą uszkodzić powierzchnię.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z obsługą klienta przez www.vevor.com/support, aby poprosić o części zamienne lub sprawdzić gwarancję elektroniczną.

INSTRUKCJA OBSŁUGI HR-017 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORECZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

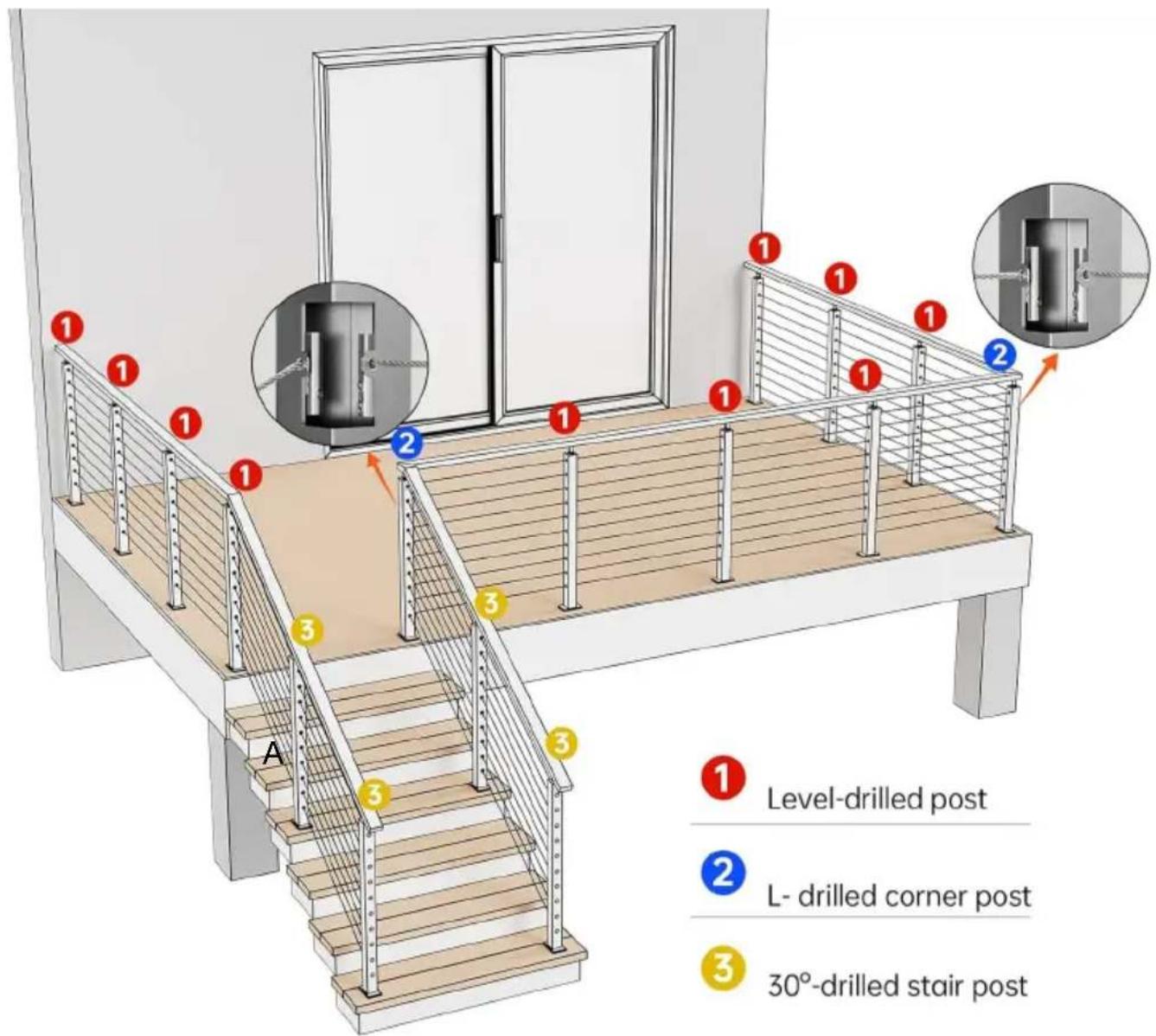

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich

Krok 2. Za pomocą wiertarki udarowej wykonaj w

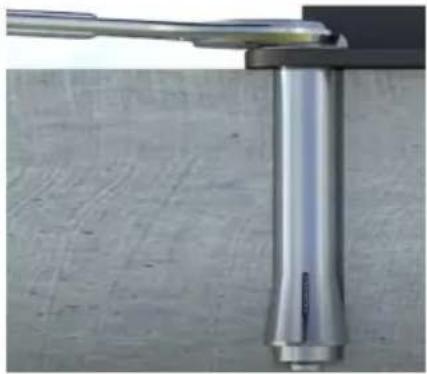

Krok 3. Wbij śrube kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

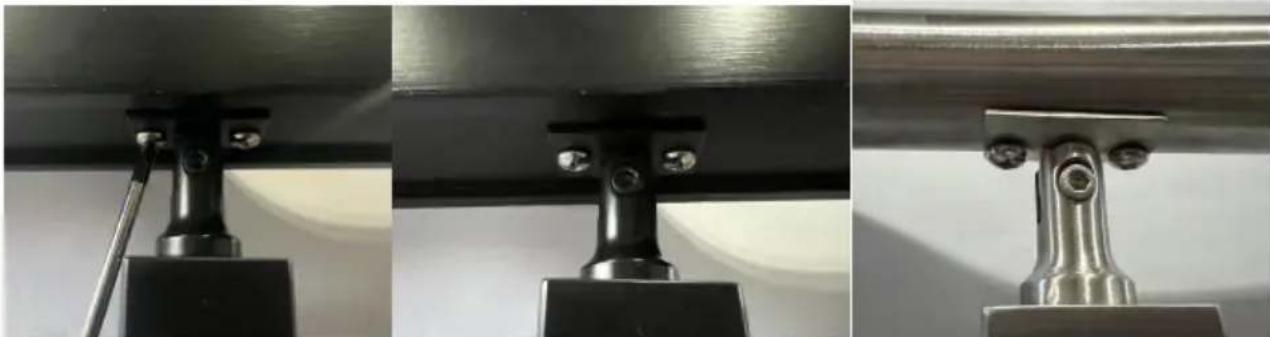

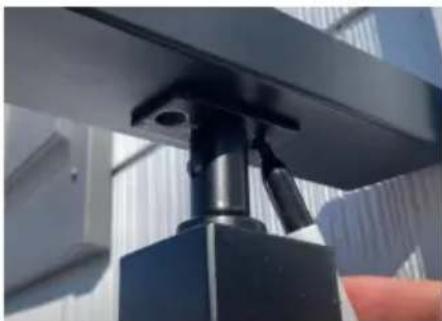

Mocowanie z poręczą (poziomo)

Krok 1: Naprawiono wspornik

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

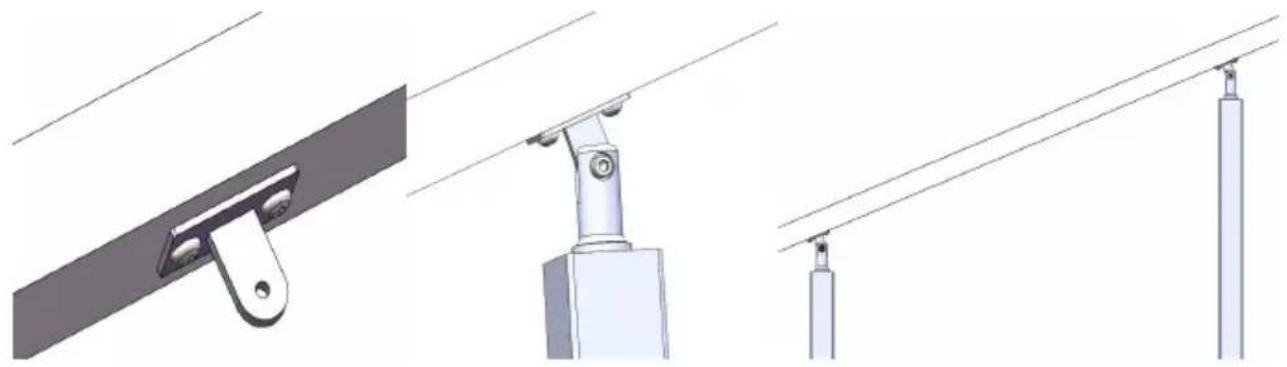

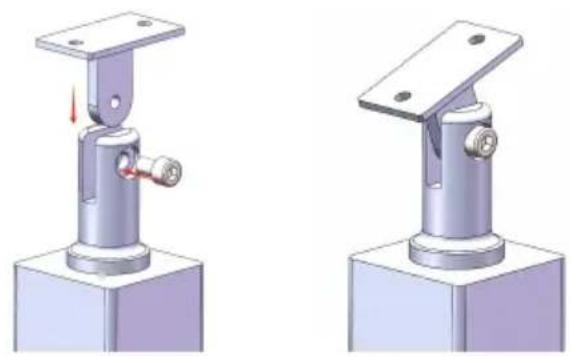

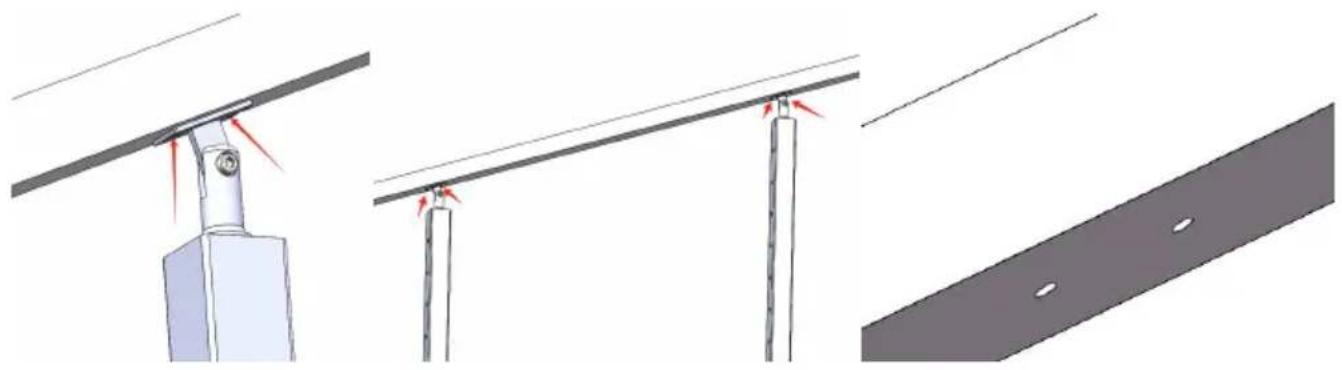

Montaż z poręczą (gradient)

Krok 1: Naprawiono wspornik

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.

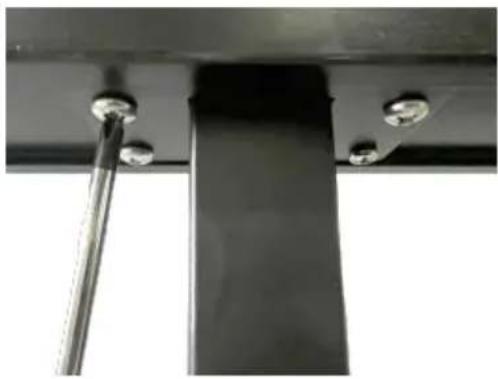

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

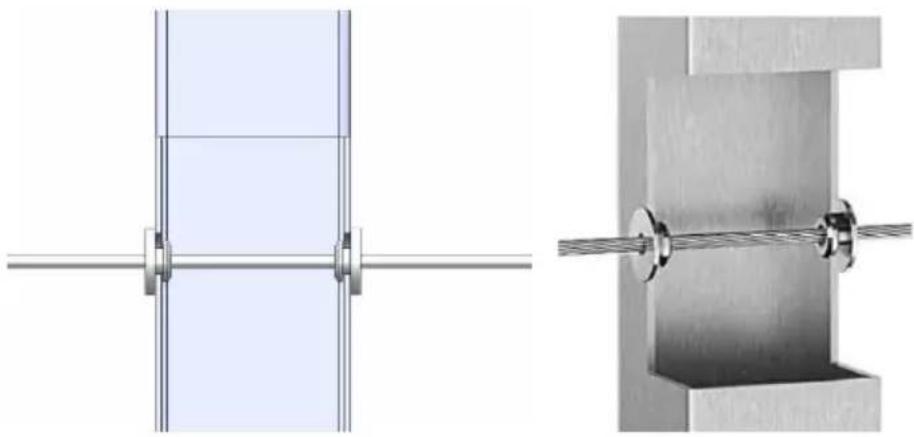

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

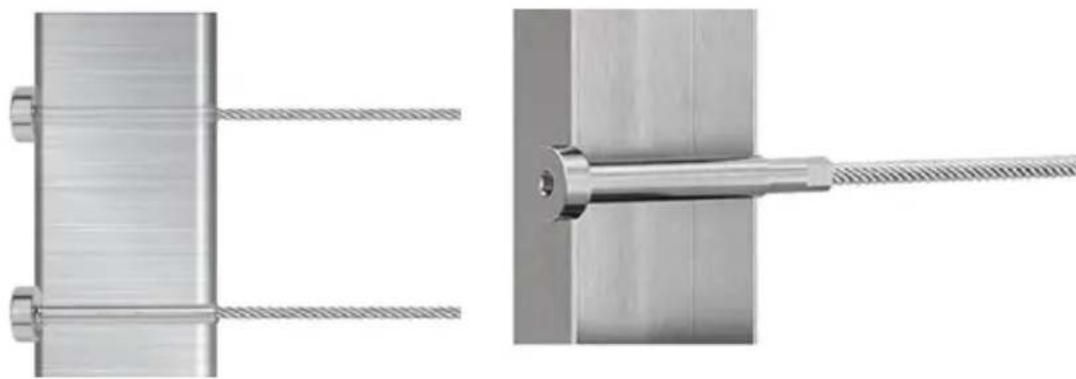

Do napinacza śruby rzymskiej i zacisku stałego
