HR-012 - Akcesorium mocujące Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	HR-012
Typ produktu	Słupek poręczy linowej
Materiał	Stal nierdzewna
Zastosowanie	Montaż wewnątrz i na zewnątrz (niezalecany w strefie przybrzeżnej)
Główne funkcje	Wspornik lin poręczy, mocowanie poręczy
Montaż	Na betonie lub drewnie
W zestawie	Słupek, śruby kotwiące, wsporniki, wkręty samogwintujące
Nie zawiera	Lina metalowa, zestaw poręczy, poręcz
Kompatybilne modele	HR-001 do HR-023 (seria)
Zasilanie	Brak (mechaniczne)
Konserwacja	Regularne czyszczenie wilgotną szmatką; unikać środków ściernych
Bezpieczeństwo	Przeczytaj całą instrukcję przed montażem; przechowywać poza zasięgiem dzieci
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support
Części zamienne	Dostępne na żądanie w dziale obsługi klienta Vevor
Możliwość naprawy	Standardowe części, wymiana możliwa przy użyciu standardowych narzędzi
Kąt wspornika	Regulowany dla poręczy poziomej lub nachylonej
Średnica otworu w podłożu	∅ 12 mm
Średnica otworu dla poręczy	∅ 5,5 do 5,6 mm

Często zadawane pytania - HR-012 Vevor

Jak zamontować słupek na betonie?

Zaznacz punkty wiercenia, użyj młota udarowego do wywiercenia otworu o ∅ 12 mm, włóż śruby kotwiące i dokręć. Zamknij pokrywę.

Czy mogę użyć tego słupka do zewnętrznej poręczy?

Tak, słupek ze stali nierdzewnej nadaje się do użytku na zewnątrz, ale nie jest zalecany do projektów przybrzeżnych ze względu na korozję solną.

Jaka jest wysokość słupka?

Dokładna wysokość nie jest podana w instrukcji. Sprawdź dokładne wymiary na opakowaniu lub skontaktuj się z obsługą klienta Vevor.

Czy słupek jest dostarczany z liną?

Nie, ten produkt zawiera tylko słupek i jego akcesoria montażowe. Lina metalowa, zestaw poręczy i poręcz muszą być zakupione osobno.

Jak wyregulować wspornik dla nachylonej poręczy?

Poluzuj wspornik, wyreguluj kąt tak, aby odpowiadał nachyleniu poręczy, zaznacz otwory, wywierć wiertłem o ∅ 5,5 do 5,6 mm, a następnie przymocuj za pomocą dostarczonych wkrętów samogwintujących.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować młota udarowego (do betonu), wiertarki z wiertłami 5,5-5,6 mm i 12 mm oraz klucza do dokręcenia śrub kotwiących.

Czy produkt jest odporny na rdzę?

Tak, słupek jest wykonany ze stali nierdzewnej, co zapewnia wysoką odporność na rdzę i korozję do użytku wewnątrz i na zewnątrz.

Jak czyścić słupek ze stali nierdzewnej?

Czyść miękką, wilgotną szmatką. Unikaj środków czyszczących ściernych lub zawierających chlor, aby nie uszkodzić powierzchni.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na żądanie w dziale obsługi klienta Vevor. Odwiedź stronę www.vevor.com/support, aby uzyskać więcej informacji.

Co zrobić, jeśli dostarczone śruby nie pasują?

Sprawdź, czy używasz odpowiedniego rodzaju śrub do swojego podłoża (podłoga lub poręcz). Jeśli problem nadal występuje, skontaktuj się z obsługą klienta Vevor, aby uzyskać odpowiednie śruby zastępcze.

INSTRUKCJA OBSŁUGI HR-012 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORECZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich

Krok 2. Za pomocą wiertarki udarowej wykonaj w

Krok 3. Wbij śrube kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

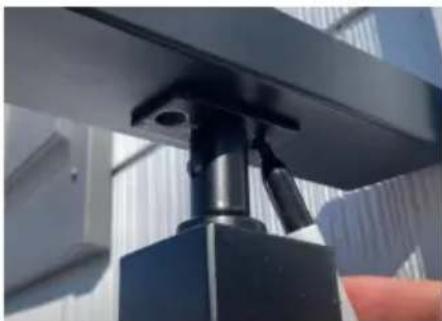

Mocowanie z poręczą (poziomo)

Krok 1: Naprawiono wspornik

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

Montaż z poręczą (gradient)

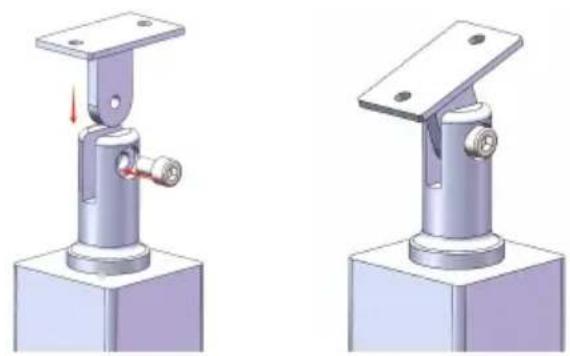

Krok 1: Naprawiono wspornik

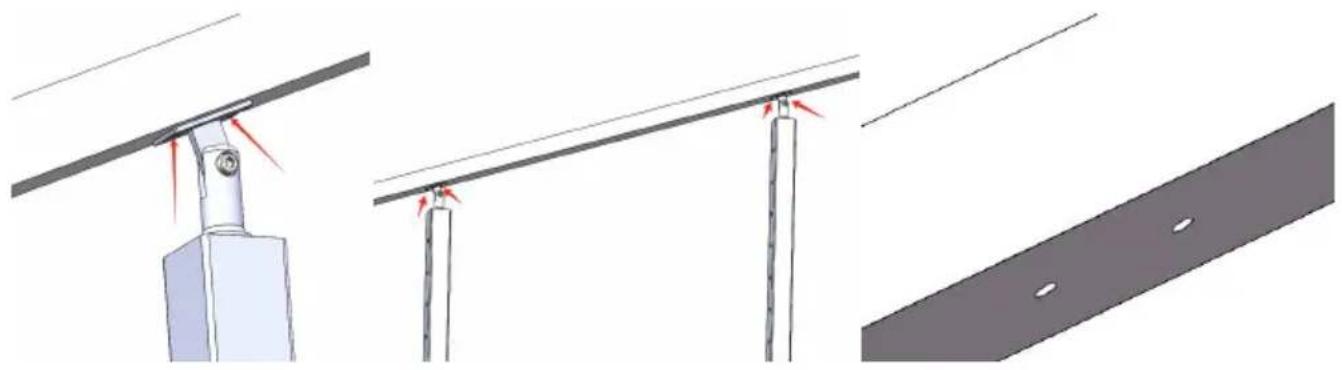

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.

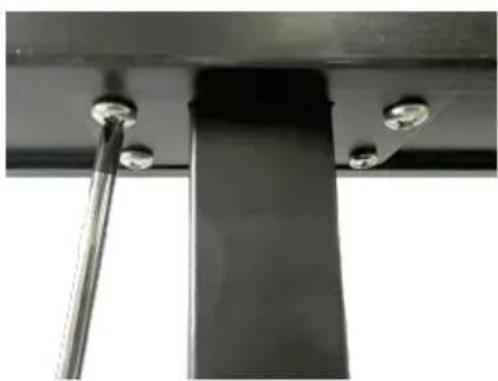

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

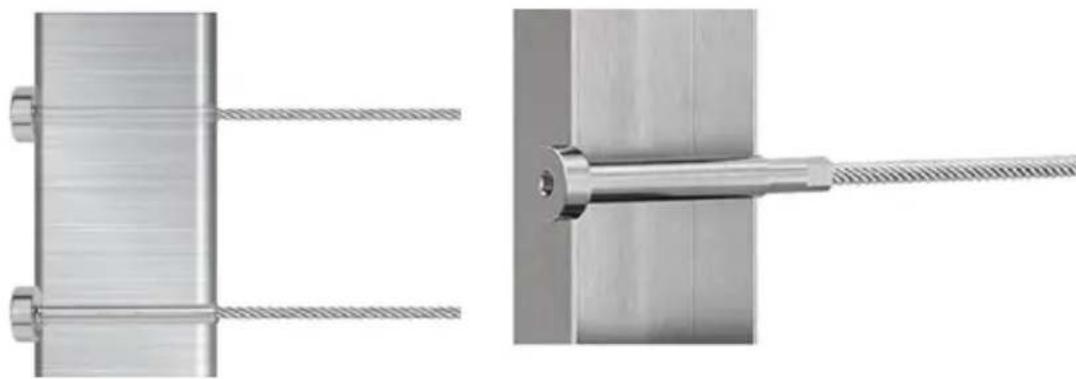

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

Do napinacza śruby rzymskiej i zacisku stałego
