MANUALE UTENTE HR-012 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PALO PER RINGHIERA VIA CAVO

MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Immagine solo per riferimento > _

AVVERTENZA : leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

1. L'avvertenza indica che è necessario adottare misure adeguate per evitare il potenziale pericolo di lesioni personali.
2. Le funzionalità del prodotto si applicano solo al prodotto correttame completamente assemblato.
3. Si prega di tenere piccoli pezzi di ricambio fuori dalla portata dei bambini, non è un giocattolo, non permettere ai bambini di giocare
4. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale Scartare e separare tutte le parti in un'area di lavoro pulita.

CONSERVA QUESTE ISTRUZIONI

CARATTERISTICHE PRINCIPALI

Questo prodotto viene utilizzato principalmente per l'installazione a colonna di funzioni di filo e accessori decorativi.

Il palo per ringhiera per cavi VEVOR è realizzato con tutti i materiali acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionerà per una lunga durata di ringhiere interne ed esterne con bassa manutenzione. Si tenga presente che non è consig per progetti costieri.

Lavoriamo con ogni sforzo per fornire prodotti di qualità e un servizio professionale e rendere VEVOR un marchio affidabile.

ISTRUZIONI PER L'INSTALLAZIONE

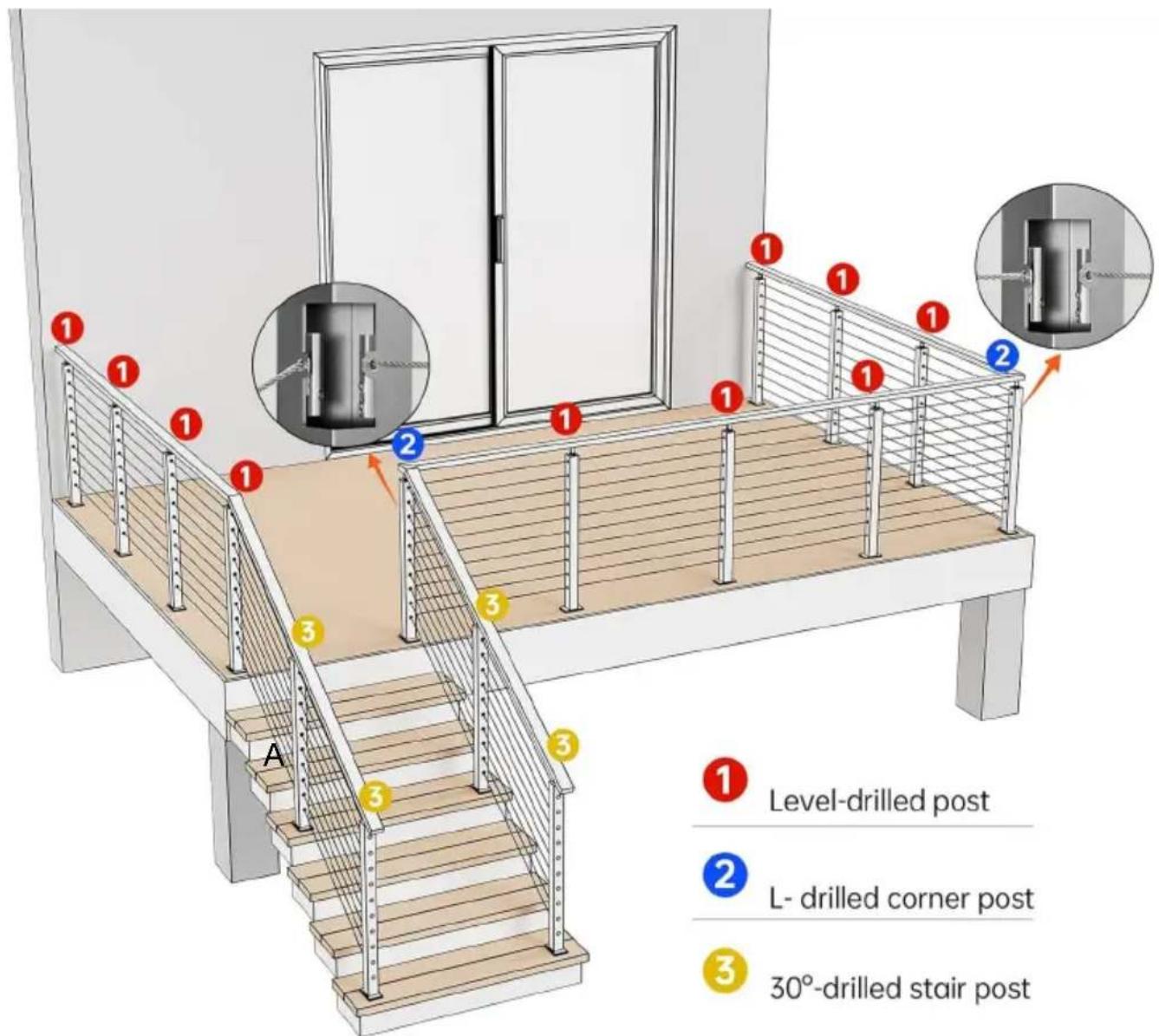

Indicazione di installazione e post applicabile

Applicabile a tutti gli scenari di installazione tecnica.

Nota: questo prodotto include solo la colonna e i relativi elementi di

fissaggio per l'installazione, esclusi il cavo metallico, il kit ringhiera per e il corrimano.

INFORMAZIONI SUL PRODOTTO

Model lo	Fora to	Altez za (mm)	Numero forato	Diametro del foro (mm)	Passo dei fori (mm)	Dimensione sezione (mm)	Colore	Inclu dere (pez zi)
HR-001	livello	1067	12	10,5	80	50*50	Nero	4
HR-002	livello	914	10	10,5	80	50*50	Nero	4
HR-003	livello	1067	12	8	80	30*50	Nero	4
HR-004	livello	914	10	8	80	30*50	Nero	4
HR-005	30°	1067	12	10,5×15	80	50*50	Argento	1
HR-006	30°	1067	12	10,5×15	80	50*50	Nero	1
HR-007	I	1067	12	10,5	80	50*50	Nero	1
HR-008	Non	914	/	/	/	50*50	Nero	1
HR-009	livello	914	10	10,5	80	50*50	Nero	1
HR-010	30°	914	10	10,5×15	80	50*50	Nero	1
HR-011	I	914	10	10,5	80	50*50	Nero	1
HR-012	livello	914	10	10,5	80	50*50	Argento	1
HR-013	30°	1067	12	8×13	80	30*50	Nero	1
HR-014	I	1067	12	8	80	30*50	Nero	1
HR-015	30°	914	10	8×13	80	30*50	Nero	1
HR-016	1	914	10	8	80	30*50	Nero	1
HR-017	Non	914	/	/	/	38*38	Nero	1
HR-018	livello	1067	12	8	80	30*50	Nero	1
HR-019	Non	1067	/	/	/	50*50	Nero	1
HR-020	livello	914	10	8	80	30*50	Nero	1
HR-021	livello	1067	12	10,5	80	50*50	Nero	1
HR-022	livello	914	10	8\_	80	30 *50	Argento	1
HR-023	livello	1067	12	10,5	80	50*50	Argento	1

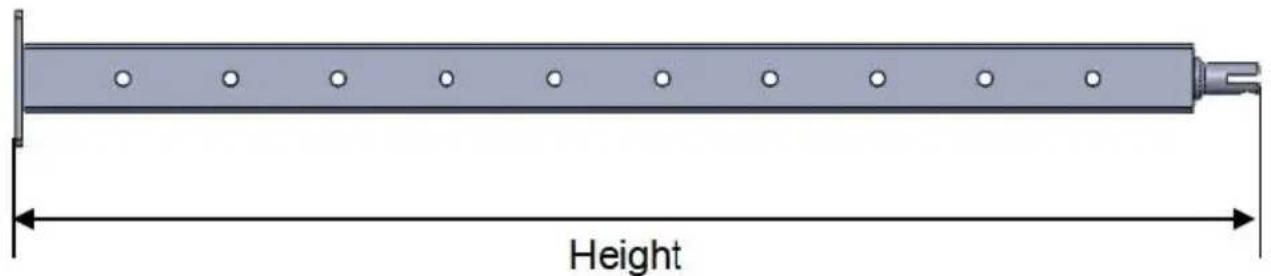

Height

PACCHETTO INCLUDEE

NO	Componenti	Immagine	QUANTITÀ
			Modello adatto
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR- 004	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	inviare		4	1	4	1	/
			/	/	/	/	1
2	Copertura quadrata		4	1	/	/	/
3	Copertura rettangolare		/	/	4	1	/
4	bullone di ancoraggio		16	4	16	4	4
5	Staffa curva		4	1	4	1	/
6	Staffa orizzontale		4	1	4	1	/
7	chiave esagonale		4	1	4	1	1
8	Chiave aperta		4	1	4	1	1
9	Vite autofilettante		8	2	8	2	4
10	Cover di plastica		/	/	/	/	1

INSTALLAZIONE

Per pavimenti in cemento o legno

Passaggio 1.Segnare punti di foratura nell	Passaggio 2.utilizzare un trapano a	Passaggio 3.Martellare la vite
posizioni di installazione appropriate.	percussione per realizzare un foro d ∅ 12 nei punti contrassegnati.	ancoraggio nel foro praticato.

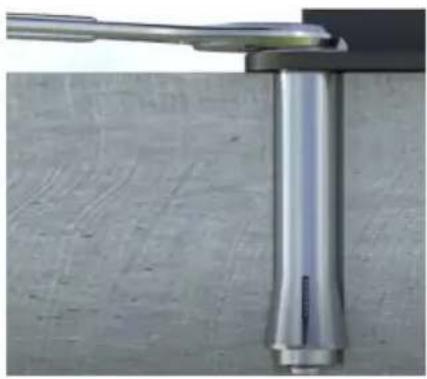

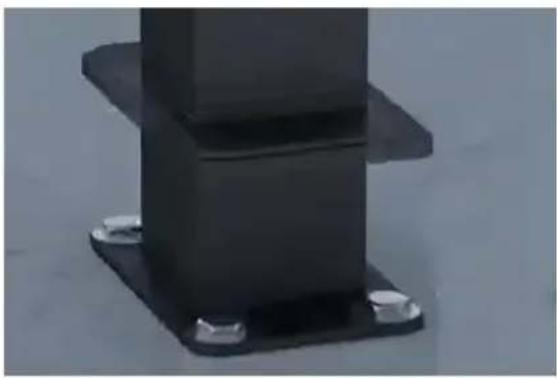

Passaggio 4. Stringer le viti	Passaggio 5.Chiudere il coperchio e completare il fissaggio del montante.

Nota: assicurarsi che la colonna sia in posizione verticale quando s fissa la piastra inferiore del montante.

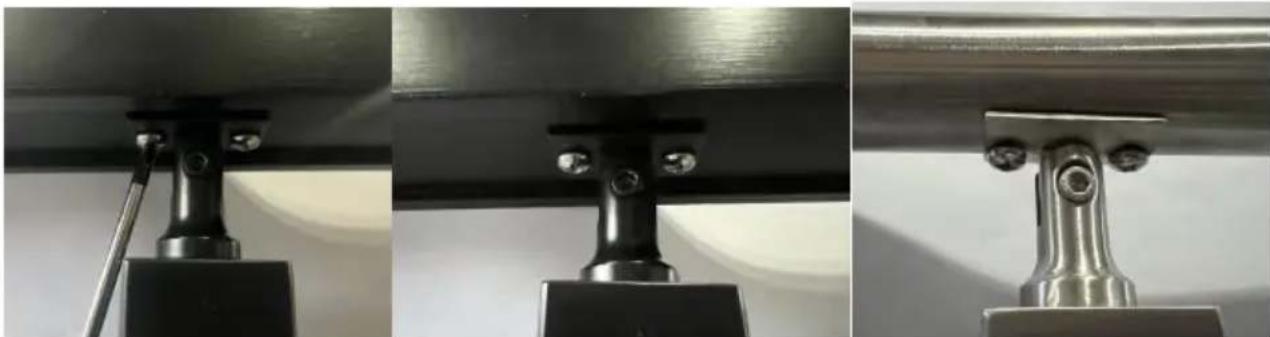

Montaggio con corrimano (orizzontale)

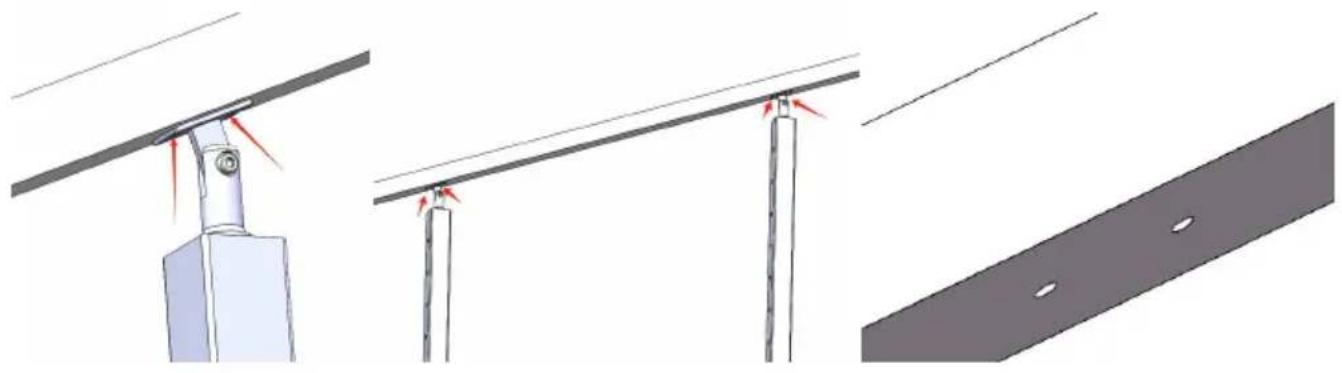

Passaggio 1: staffa fissa

Passo 2: Determinare la posizione di installazione del corrimano, quindi segnare la posizione sotto il corrimano e i fori della staffa e praticare con un trapano da ∅ 5,5-∅ 5,6 mm.

Passaggio 3: utilizzare le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

È adatto anche per l'installazione di corrimano e staffe ad arco.

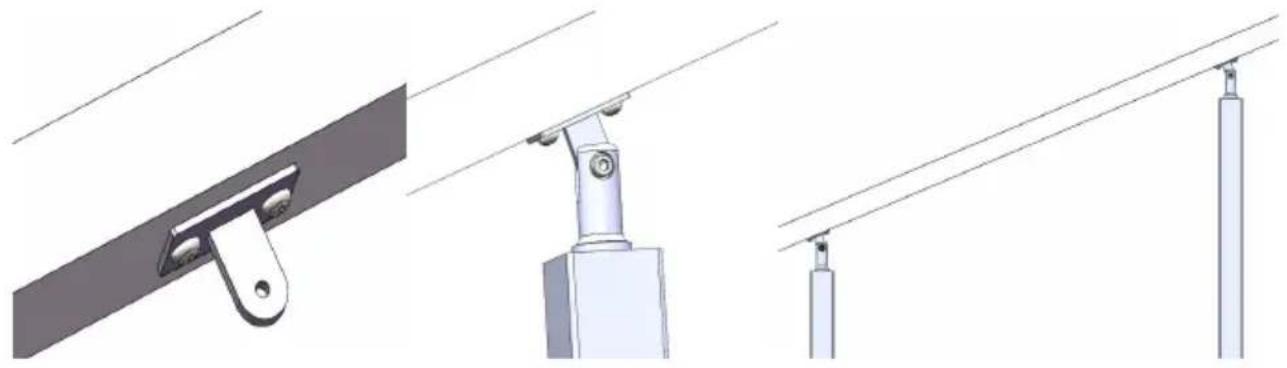

Montaggio con corrimano (gradiente)

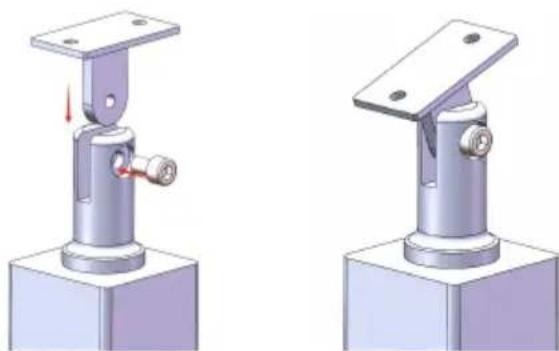

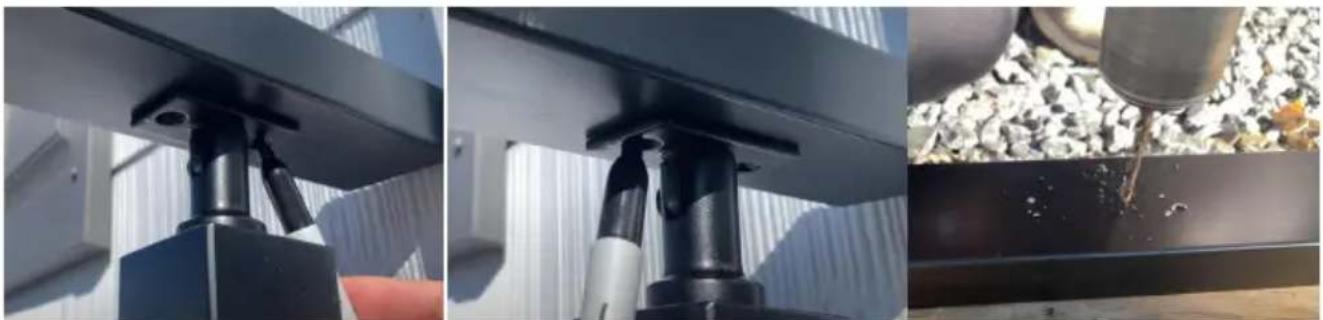

Passaggio 1: staffa fissa

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte infe del corrimano. Determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della sta praticare i fori con un trapano da ∅ 5,5-∅ 5,6 mm.

Nota: il corrimano e la staffa possono essere prefissati con l'aiut strumenti di serraggio, in modo che più punti di installazione dell staffa possano essere contrassegnati e posizionati

contemporaneamente.

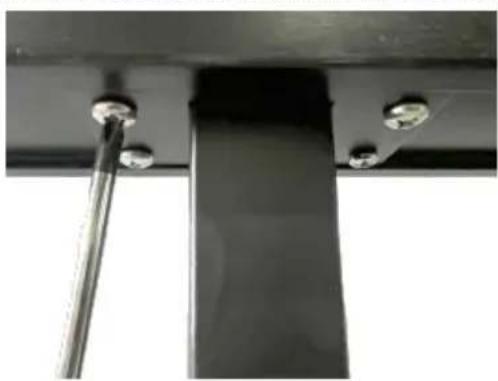

Passaggio 3: rimuovere la staffa dal montante, quindi utilizzare le viti autofilettanti nell'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa .

È adatto anche per l'installazione corrimano e staffe ad arco.	Per il modello HR-017

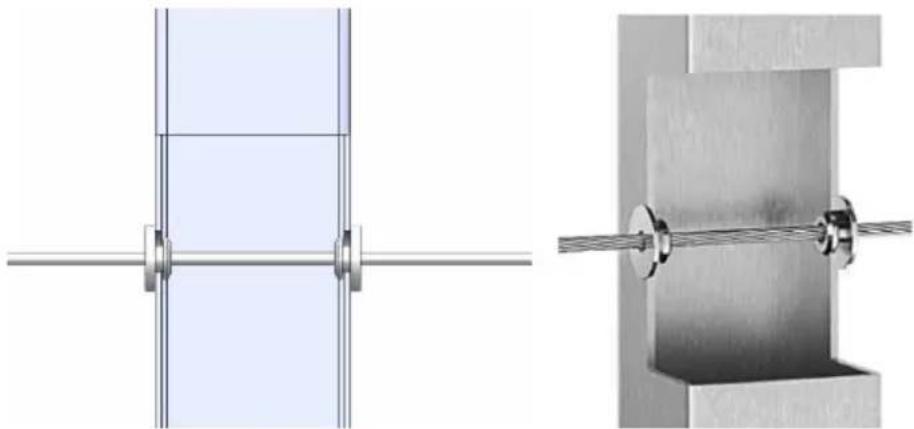

Installare con fune metallica e raccordi

Per la manica protettiva della ruota di livello

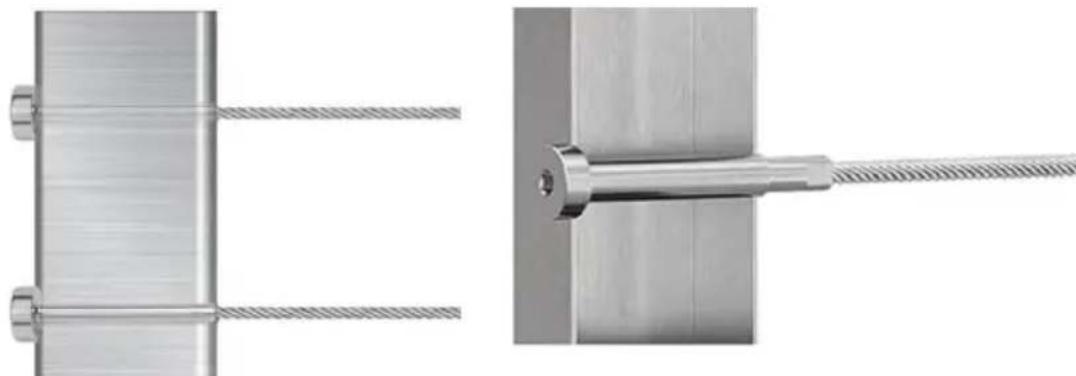

Per tensionatore a perno Montaggio orizzontale e angolare

Per tenditore a tenditore e terminale fisso
