MANUALE UTENTE HR-006 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
PALO PER RINGHIERA VIA CAVO
MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
AVVERTENZA : leggere e comprendere l'intero manuale prima di utilizzato o sottoporre a manutenzione quello prodotto. La mancata osservanza di queste avvertenze eistruzioni cui po causare lesioni personali o danni a beni di
valore.
- L'avventenza indica che è necessario adottare misure adeguate per evitare il potenziale pericolò di lesioni personali.
- Le funzionalità del prodotto si applicano solo al prodotto correttame completeness assemblato.
- Si prega di tenere piccoli pezzi di ricambio fuori alla portata dei bambini, non è un giocattolo, non permettere ai bambini di giocare 4. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale Scartare e分开are tutte le parti in un'area di lavoro pulita.
CONSERVA QUESTE ISTRUZIONI
CARATTERISTICHE PRINCIPALI
Questo prodotto viene utilizzato principalmente per l'installazione a colonna di funzioni di filo e accessori decorativi.
Il palo per ringhiera per cavi VEVOR è realizazzo con tutti i materiali acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionera per una lunga durata di ringhiere interne ed esterne con bassa manutenzione. Si tengà presente che non è consig per progetti costieri.
Lavoriamo con anni sforzo per fornire prodotti di qualità e un servizio professionale e rendere VEVOR un marchio fidabile.
ISTRUZIONI PER L'INSTALLAZIONE

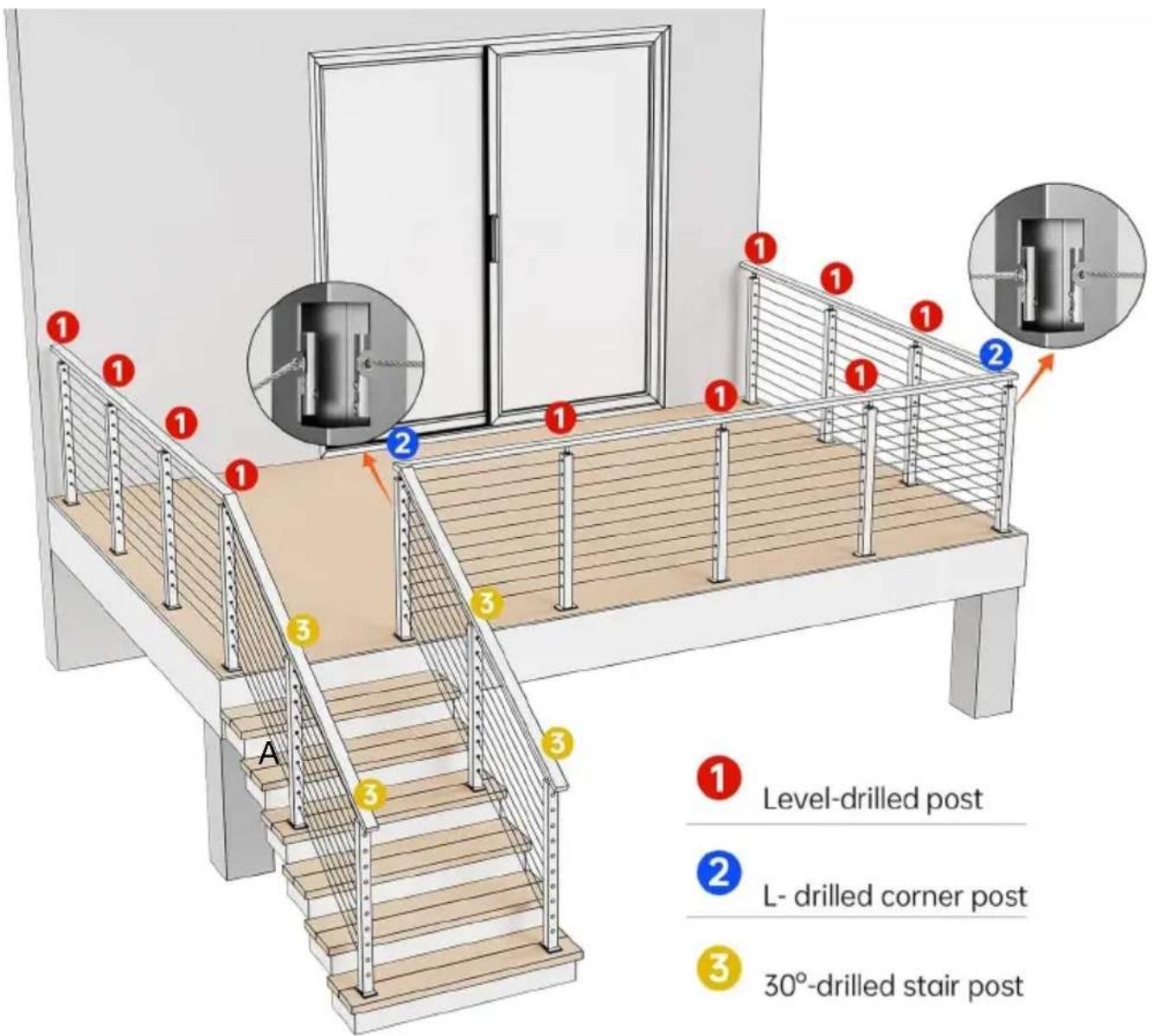

Indicazione di installmente e post applicabile
Applicabile a tutti gli scenari di installmente tecnica .
Nota: quello prodotto include solo la colonna e i relativi elementi di
fissaggio per l'installazione, esclusi il cavo metallico, il kit ringhiera pes e il corrimano.

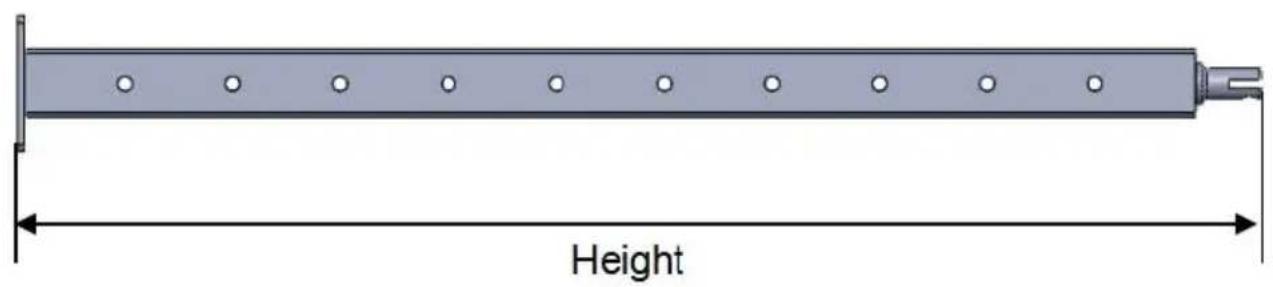

INFORMAZIONI SUL PRODOTTO
| Modelo | Forato | Altezza(mm) | Numeroforato | Diametro delfore(mm) | Passodei fore(mm) | Dimensionesezione(mm) | Colore | Includere(pezzi) |
| HR-001 | livello | 1067 | 12 | φ10,5 | 80 | 50*50 | Nero | 4 |
| HR-002 | livello | 914 | 10 | φ10,5 | 80 | 50*50 | Nero | 4 |
| HR-003 | livello | 1067 | 12 | φ8 | 80 | 30*50 | Nero | 4 |
| HR-004 | livello | 914 | 10 | φ8 | 80 | 30*50 | Nero | 4 |
| HR-005 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Argeento | 1 |
| HR-006 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Nero | 1 |
| HR-007 | I | 1067 | 12 | φ10,5 | 80 | 50*50 | Nero | 1 |
| HR-008 | Non | 914 | / | / | / | 50*50 | Nero | 1 |
| HR-009 | livello | 914 | 10 | φ10,5 | 80 | 50*50 | Nero | 1 |
| HR-010 | 30° | 914 | 10 | 10,5×15 | 80 | 50*50 | Nero | 1 |
| HR-011 | I | 914 | 10 | φ10,5 | 80 | 50*50 | Nero | 1 |
| HR-012 | livello | 914 | 10 | φ10,5 | 80 | 50*50 | Argeento | 1 |
| HR-013 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Nero | 1 |
| HR-014 | I | 1067 | 12 | φ8 | 80 | 30*50 | Nero | 1 |
| HR-015 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Nero | 1 |
| HR-0 16 | I | 914 | 10 | φ8 | 80 | 30*50 | Nero | 1 |
| HR-0 17 | Non | 914 | / | / | / | 38*38 | Nero | 1 |
| HR-0 18 | livell o | 1067 | 12 | φ8 | 80 | 30*50 | Nero | 1 |
| HR-0 19 | Non | 1067 | / | / | / | 50*50 | Nero | 1 |
| HR-0 20 | livell o | 914 | 10 | φ8 | 80 | 30*50 | Nero | 1 |
| HR-0 21 | livell o | 1067 | 12 | φ10,5 | 80 | 50*50 | Nero | 1 |
| HR-0 22 | livell o | 914 | 10 | Φ8 _ | 80 | 30 *50 | Arge ntó | 1 |
| HR-0 23 | livell o | 1067 | 12 | φ10,5 | 80 | 50*50 | Arge ntó | 1 |

PACCHETTO INCLUDEERE
| NO | Componenti | Immagine | QUANTITA | ||||
| Modello adatto | |||||||
| HR-001/HR-002 | HR005~HR012/HR-019/HR-0 21/HR-0 23/ | HR-00 3/HR- 004 | HR-013 ~HR-01 6/HR-018 /HR-0 20/HR-0 22/ | HR-017 | |||
| 1 | inviare | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Copertura quadrantata | 4 | 1 | / | / | / | |
| 3 | Copertura rettangolare | / | / | 4 | 1 | / | |
| 4 | bullone di anticoraggi o | 16 | 4 | 16 | 4 | 4 | |
| 5 | Staffa curva | 4 | 1 | 4 | 1 | / | |
| 6 | Staffa orizzontale | 4 | 1 | 4 | 1 | / | |
| 7 | chiave esagonale | 4 | 1 | 4 | 1 | 1 | |
| 8 | Chiave aperta | 4 | 1 | 4 | 1 | 1 | |
| 9 | Vite autopallettant e | 8 | 2 | 8 | 2 | 4 | |
| 10 | Cover di plastica | / | / | / | / | 1 | |
INSTALLAZIONE
Per pavimenti in cemento o legno
| Passaggio 1.Segnare punti di foratura nell | Passaggio 2.utilizzato un trapano a | Passaggio 3.Martellare la vita |
| posizioni di installazione appropriate. | percussione per realizzare un foro d ø 12 nei punti contrassegnati. | ancoraggio nel foro praticato. |
| Passaggio 4. Stringer le viti | Passaggio 5.Chiudere il copercchio e completare il fissaggio del montante. | |
Nota: assicurarsi che la colonna sia in posizione verticale quando s fissa la piastra inferiore del montante.
Montaggio con corrimano (orizzontale)
Passaggio 1:staffa fissa

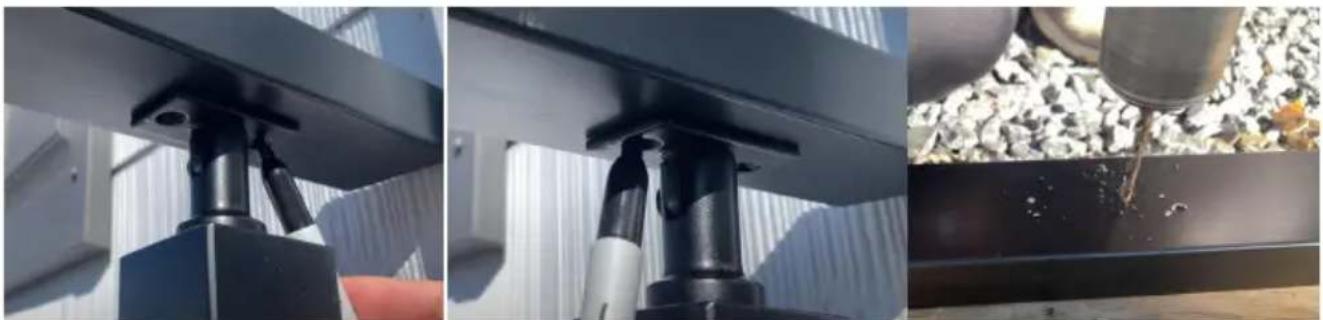

Passo 2: Determinare la posizione di installmente del corrimano, quando segnare la posizione nelle corrimano e i fori della staffa e praticare con un trapano da 0.5,5 - 0 5,6 mm.

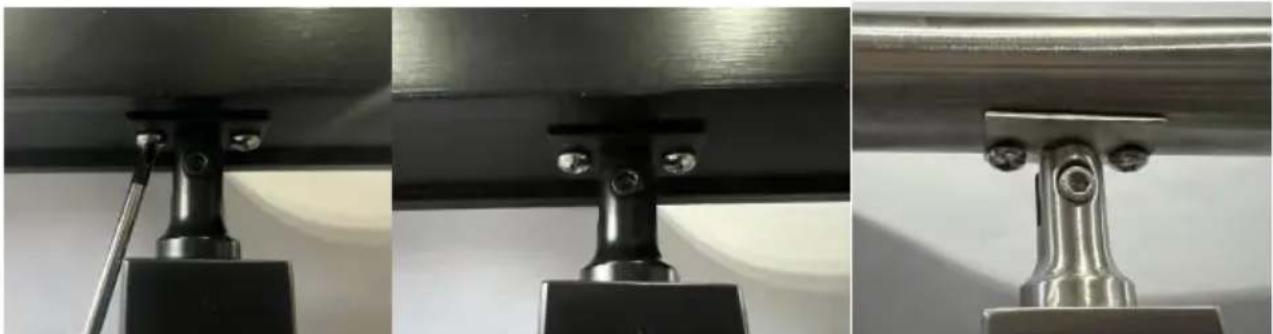

Passaggio 3: utilizzato le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

É adattoanche per l'installazione di corrimano e staffe ad arco.
Montaggio con corrimano (gradiente)

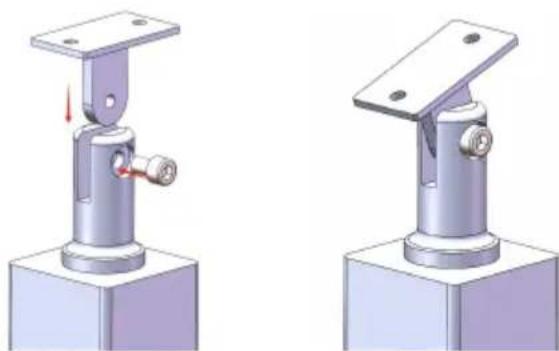

Passaggio 1: staffa fissa

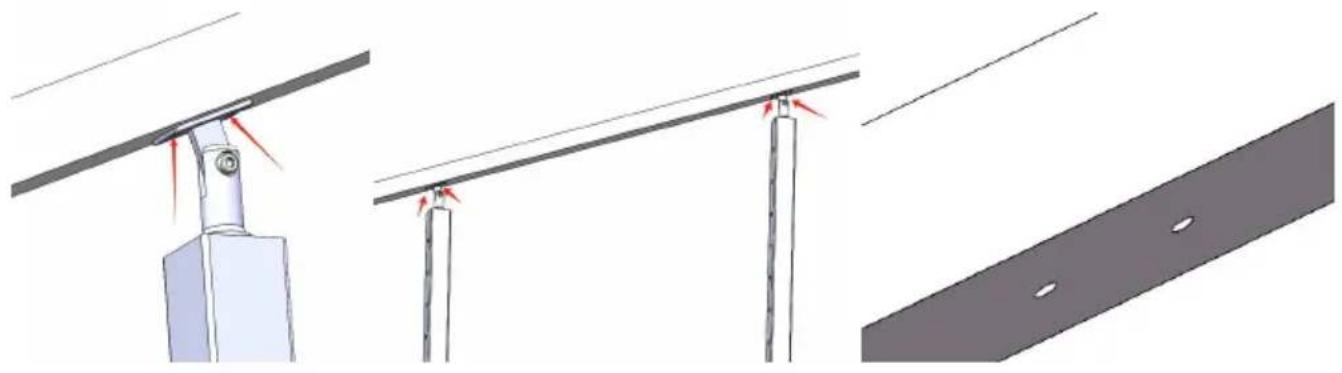

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte infe del corrimano. Determinare la posizione di installatione del corrimano, quando contrassegnare la posizione molto il corrimano e i fori della sta praticare i fori con un trapano da 5,5- 5,6 mm.
Note: il corrimano e la staffa possono essere prefissati con l'aiutistumenti di serraggio, in modo che più+punti di installazione dellstaffa possano essere contrassegnati e posizionati
contemporamente.

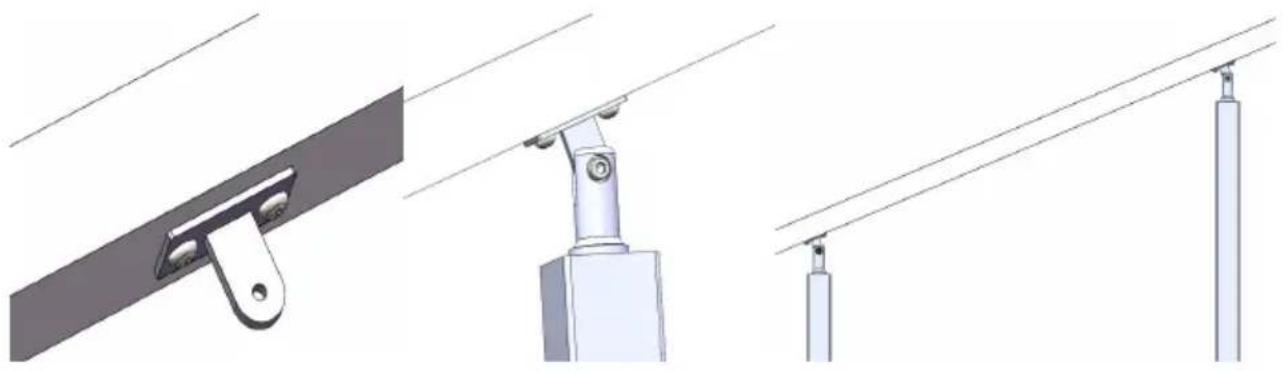

Passaggio 3: rimuovere la staffa dal montante, quando utilizzare le viti autofilettanti nelle'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa.

| È adattoanche per l'installazione corrimano e staffe ad arco. | Per ilmodello HR-017 |
Installare con fune metallica e raccordi
Per la manica protettiva della ruota di livello


Per tensionatore a perno Montaggio orizzontale e angolare


Per tenditore a tenditore e terminale fisso
