INSTRUKCJA OBSŁUGI HR-006 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
SLUPEK PORECZY KABLOWEJ
MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
< Zdjecie wyłacznie w celach informacyjnych >
OSTRZEJEZENIE : Przed przystapieniem do obshugi lub serwisowaniakiego produktu nalewy przyczytać i zrozumieć cala niniejsza instrukcję. Niezastosowanie są do tych ostrzeżen i instrukcjäMZE spowodowej obrażenia ciała lub
uszkodzenie cennego menia.
- Ostrzeżenie wskazuje, ze naleź podȩć odpowiednie działania, abyunikné potencjalné go niebezpieczenia witnesses obręźćciała.
- Mnögliosci produktu dotyczny węłączne sprawidłowowo i calkowicie zmontowanego produktu.
- Małę czȩsci zamienne sąȩzy trzymać poza zasiȩgiem daneci. Tożawka. Nie pozwalaj;dzieciom nażawę.
- Dodatkowe informacje dotyczzonecki wymienionych na kolejnych stronach mayna znaleczew schemacie montazu w niniejszej instrukcji Rozpakuj i oddziel wzystkie czeci w czystym przyscu pracy.
ZACHOWAJ TE INSTRUKCJE
GŁÖWNE CECHY
Ten produit jest uzywany glównie do montaqu kolumn z funkcjami drutowymi i akcesoriami dekoracyjniymi.
Slupek poręczy kablowych firmy VEVOR wykonany jest w calosci ze sienierzewnej, która charakteryzuju sie duź odporność na rdź i koroz Będzie działć przy czugi czas w przypadku balustrad wewétrznych i zewétrznych przy niewielkich wymaganiach konserwacyjnych. Naleź pamiąć,ź nie jest onazolecany do projektów przybrzeźnych.
Dokladamy wszelkich starań, aby zapewnić wysoka jakość produktów i profesjonalny obstęge oraz sprawić,źVEVOR;będzie niedzawodnia marka.
INSTRUKCJA INSTALLACJI

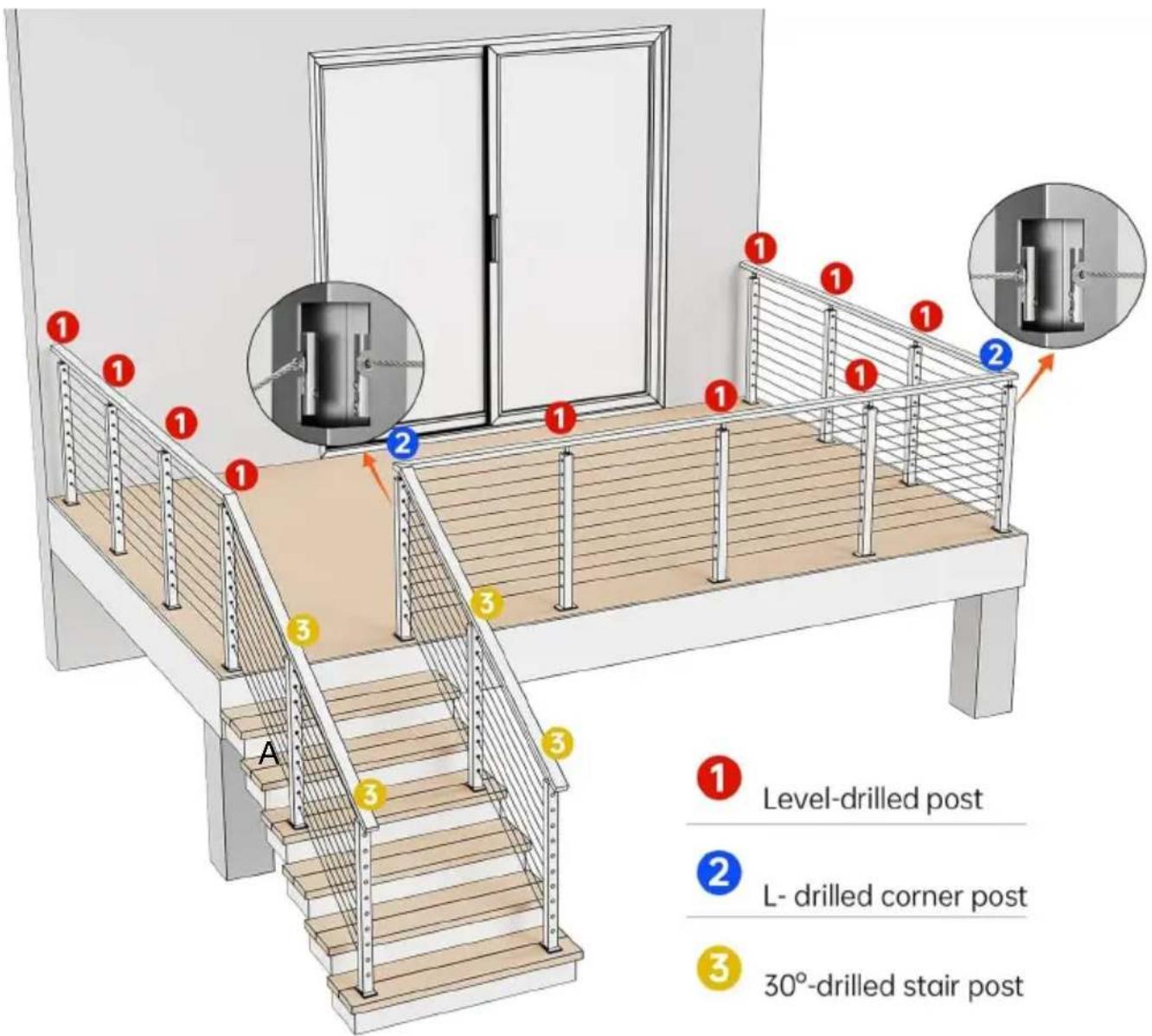

Wskazanie instalacji i odpowiedni slupek
Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych .
Uwaga: ten produit zawiera wyłącznie kolumné i elementy mocȩcze sącie, z wyłączem i niny stalowej, zestawu poręczy kablowych i poręczy
INFORMACJE O PRODUKCIE

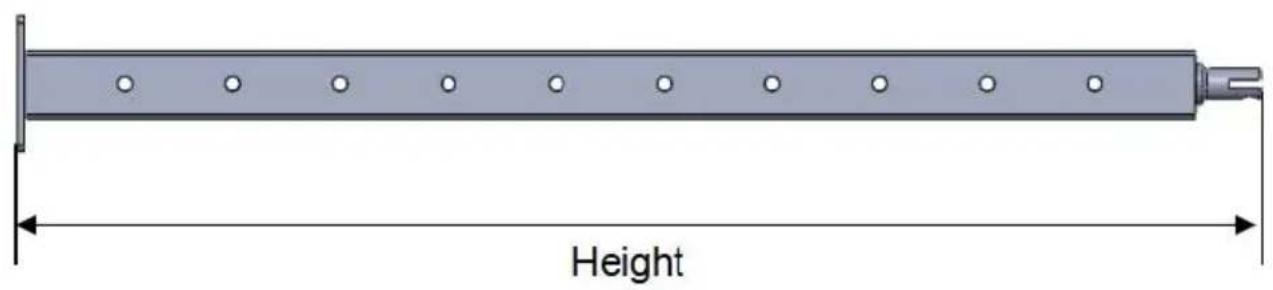

| Model | Wier cone | Wyso kosć (mm) | Wywi ercon y nume r | Średni c a otworu (mm) | Rozsta w otworó w (mm) | Rozmia r przyzekro ju (mm) | Kolor | Uwz glez nij (szt.) |
| HR-0 01 | pozi om | 1067 | 12 | φ10,5 | 80 | 50*50 | Czar ny | 4 |
| HR-0 02 | pozi om | 914 | 10 | φ10,5 | 80 | 50*50 | Czar ny | 4 |
| HR-0 03 | pozi om | 1067 | 12 | φ8 | 80 | 30*50 | Czar ny | 4 |
| HR-0 04 | pozi om | 914 | 10 | φ8 | 80 | 30*50 | Czar ny | 4 |
| HR-0 05 | 30° | 1067 | 12 | 10,5×1 5 | 80 | 50*50 | Srebr o | 1 |
| HR-0 06 | 30° | 1067 | 12 | 10,5×1 5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 07 | L | 1067 | 12 | φ10,5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 08 | Nie | 914 | / | / | / | 50*50 | Czar ny | 1 |
| HR-0 09 | pozi om | 914 | 10 | φ10,5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 10 | 30° | 914 | 10 | 10,5×1 5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 11 | L | 914 | 10 | φ10,5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 12 | pozi om | 914 | 10 | φ10,5 | 80 | 50*50 | Srebr o | 1 |
| HR-0 13 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Czar ny | 1 |
| HR-0 14 | L | 1067 | 12 | φ8 | 80 | 30*50 | Czar ny | 1 |
| HR-0 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Czar | 1 |
| 15 | ny | |||||||
| HR-0 16 | L | 914 | 10 | φ8 | 80 | 30*50 | Czar ny | 1 |
| HR-0 17 | Nie | 914 | / | / | / | 38*38 | Czar ny | 1 |
| HR-0 18 | pozi om | 1067 | 12 | φ8 | 80 | 30*50 | Czar ny | 1 |
| HR-0 19 | Nie | 1067 | / | / | / | 50*50 | Czar ny | 1 |
| HR-0 20 | pozi om | 914 | 10 | φ8 | 80 | 30*50 | Czar ny | 1 |
| HR-0 21 | pozi om | 1067 | 12 | φ10,5 | 80 | 50*50 | Czar ny | 1 |
| HR-0 22 | pozi om | 914 | 10 | Φ 8 | 80 | 3 0*50 | Srebr o | 1 |
| HR-0 23 | pozi om | 1067 | 12 | φ10,5 | 80 | 50*50 | Srebr o | 1 |
PAKIET WłAACZAC
| NIE | składniki | Zdjęcie | ILOŚć | ||||
| Dopasowany model | |||||||
| HR-001 / HR-002 | HR005~HR0 12/HR-019/ HR-0 21/ HR-0 23/ | HR-00 3/ HR-00 4 | HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/ | HR-0 17 | |||
| 1 | post | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Kwadrato wa osłona | 4 | 1 | / | / | / | |
| 3 | Prostokątna osłona | / | / | 4 | 1 | / | |
| 4 | Śruba kotwowa | 16 | 4 | 16 | 4 | 4 | |
| 5 | Zakrzywo ny wspornik | 4 | 1 | 4 | 1 | / | |
| 6 | Wspornik poziomy | 4 | 1 | 4 | 1 | / | |
| 7 | klucz sześćkątny | 4 | 1 | 4 | 1 | 1 | |
| 8 | Klucz plaski | 4 | 1 | 4 | 1 | 1 | |
| 9 | Śruba gwintujća | 8 | 2 | 8 | 2 | 4 | |
| 10 | Plastikowa obudowa | / | / | / | / | 1 | |
INSTALLACJA
Do podłóg betonowych lub drewnianych
Krok 1. Zaznacz punkty wiercenia w odpowiednich
Krok 2. Za pomocaj wiertarki udarowej wykonaj w
Krok 3. Wbij strube kotwowa w wywiercony otwor.
| miejjscach montažu. | zaznaczonych punktach otwór o srednicy ø 12. | |
| Krok 4. Dokráć Śrub | Krok 5. Zamknij pokrywo i dokoncz mocov s后悔ka. |
Uwaga: Podczas mocowania dolnej płyty słupka upewnij są, ze kolumna jest ustawiona pionowo.
Mocowanie z porecza (poziomo)
Krok 1: Naprawiono wspornik

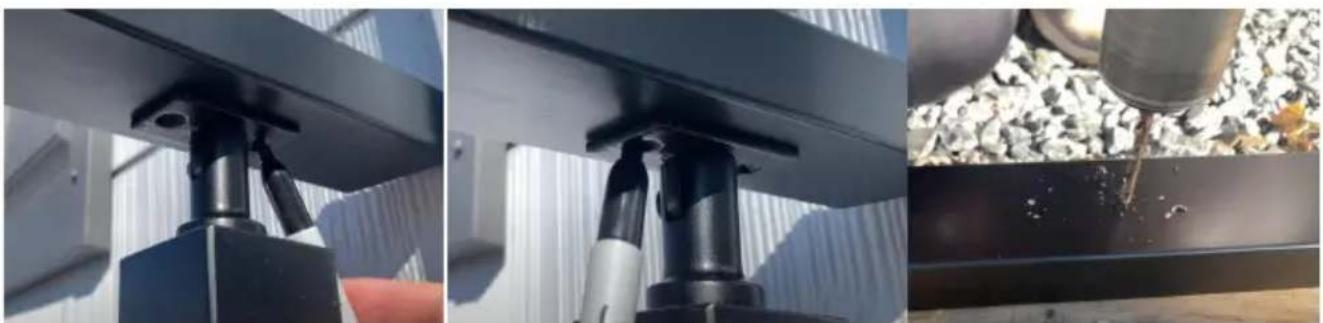

Krok 2: Okresl pozycje montażowa poręczy, a nastepnie zaznacz połozenia pod poręczamy otworami wspornika i wywiercie owary wiertem 5,5-0 5,6mm.

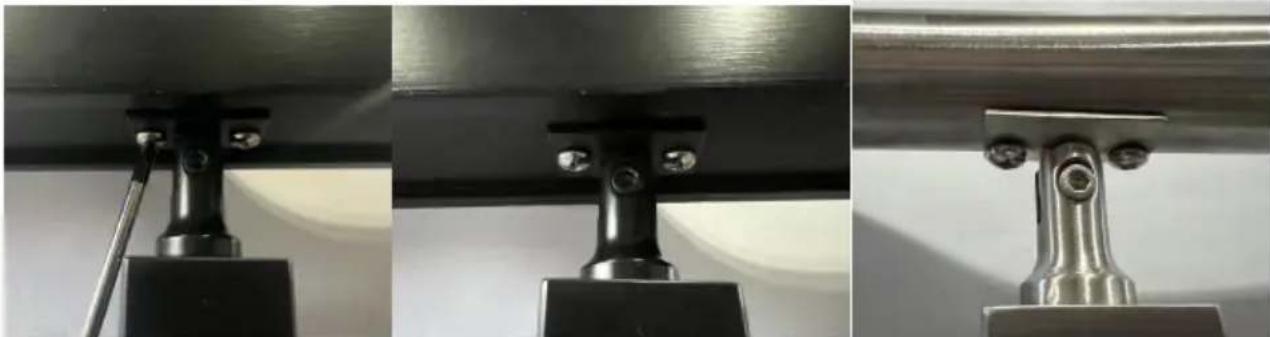

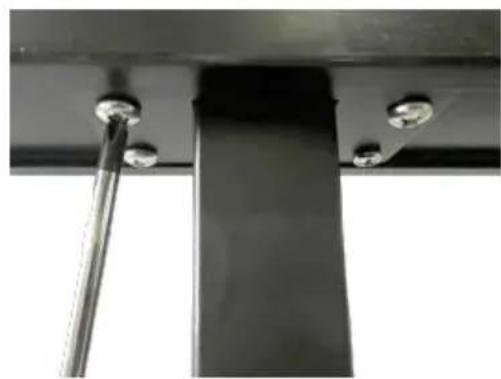

Krok 3: Uży wkrętłow samogwintujacych znejdujćych są w akcesorium aby przyzmocowej poręcz do wspornika.
Nadaje są równieź do montaqu pořeczy Łukowych i wsporników.
Krok 1: Naprawiono wspornik

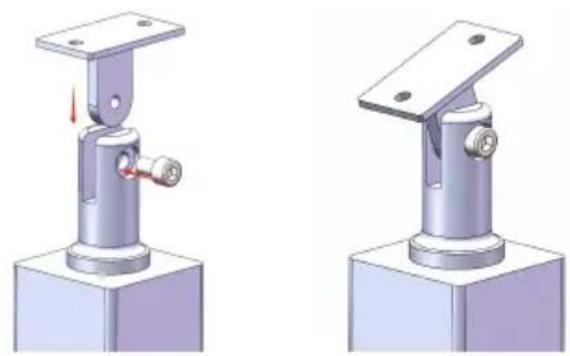

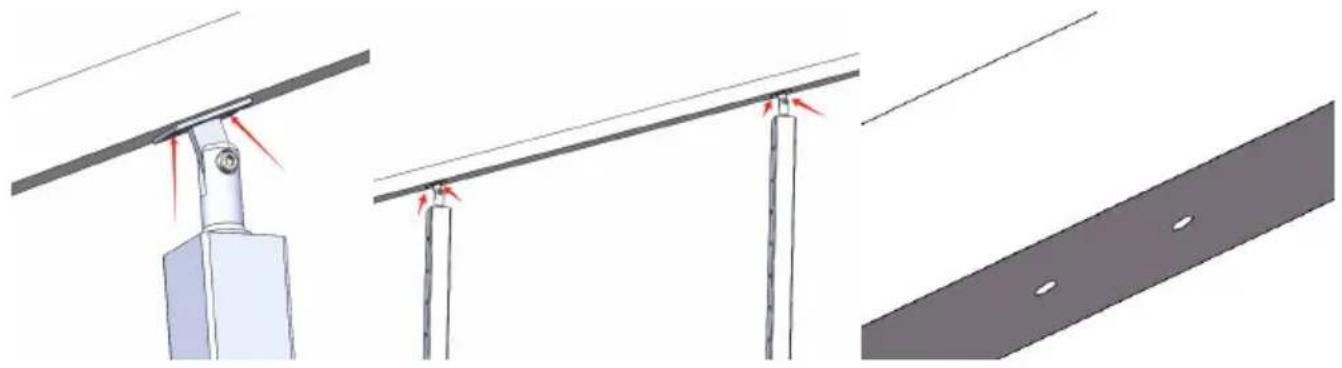

Krok 2: Dostosuj kát wspornika, aby dopasować go do spodniaj strony poręczy. Okresl pozycje montażowej poręczy, a nastepnie zaznacz pozy pod poręczamy otworami wspornika, a nastepnie wywiercie otwory wiertymi 5,5- 5,6 mm.
Uwaga: Poręcz i wspornik są za wstepmie zamocowej za pomoczenia narȩdzi zaciskowych, przycki czemu są"Justoczenia zaznaczycustawyć wiele punktów montażowych wspornika.
Krok 3: Zdejmij wspornik ze słupka, a następnie uzyj wkrętow samogwintujacych znejdujćych są w akcesorium, aby przyzmocowej wspornik do poręczy.

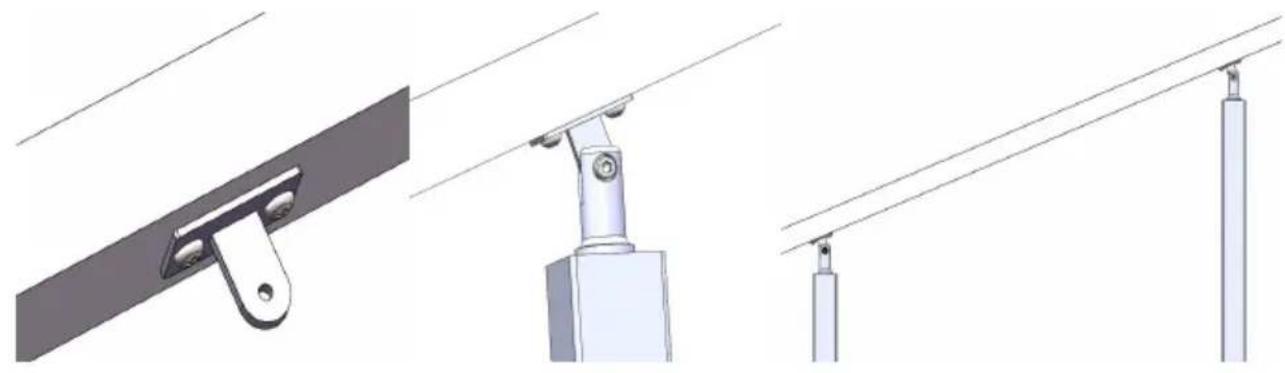

Zamocuj ponownie slupek i wspornik.
Nadaje są równieź do montaqu poręczy Łukowych i wsporników
Dla modelu HR-017
Do tulei zabezmieczajacej koTo poziome
Do napinacza dwustronnego, montañ poziomy i kątowy

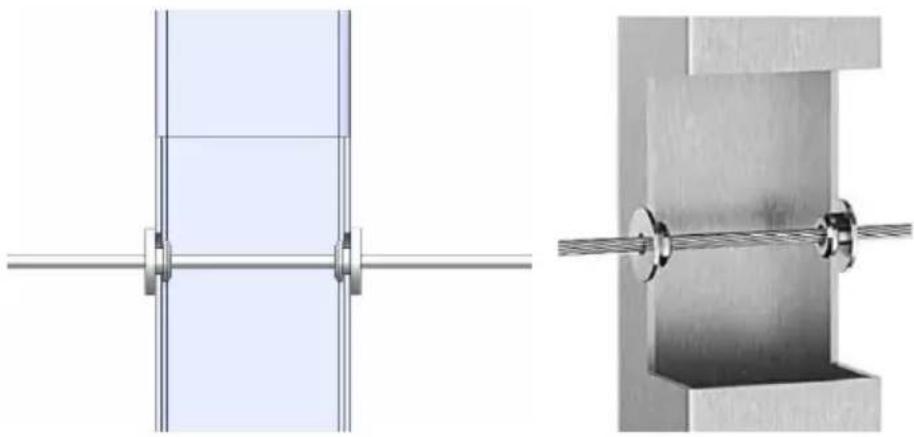

Do napinacja s Ruby rzymskiej i zacisku stało
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj
Wyprodukowano w Chinach
