MANUAL DE USUARIO HR-006 Vevor
POSTE DE BARANDILLA DE CABLE
MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
CONSIDERACIONES IMPORTANTES
ADVERTENCIA : Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones peuvent provocar lesiones personales o daños a bienes valiosos.
- La advertencia indica que se deben tenerlas medidas adecuadas evaporar el peligro potencial de lesiones personales.
- Las capacities del producto se aplican únicamente al producto ensamblado de manière adequada y completa.
- Mantenga las piezas de repuestos pequeñas fuera del alcance de l niños, no es un juguete, no permita que los niños juguen.
- Para Obtener información adicional sobre las piezas enumeradas e susistentes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.
GUARDA ESTAS INSTRUCCIONES
CHARACTERÍSTICAS PRINCIPALES
Este producto se utilizes principalmente para la instalacion en columnasfunrientes de alambre y accesorios decorativos .
El poste de barandilla de cable de VEVOR está hecho Completely materiales de acero inoxidable, lo que tiene una gran resistencia al de la corrosión. Funcionará durante una larga vida útill para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que recomienda para proyectos costeros.
Trabajamos con todo el esfuerzo para brindar productos de calidad y servicios profesional, y hacer de VEVOR una marca confiable.

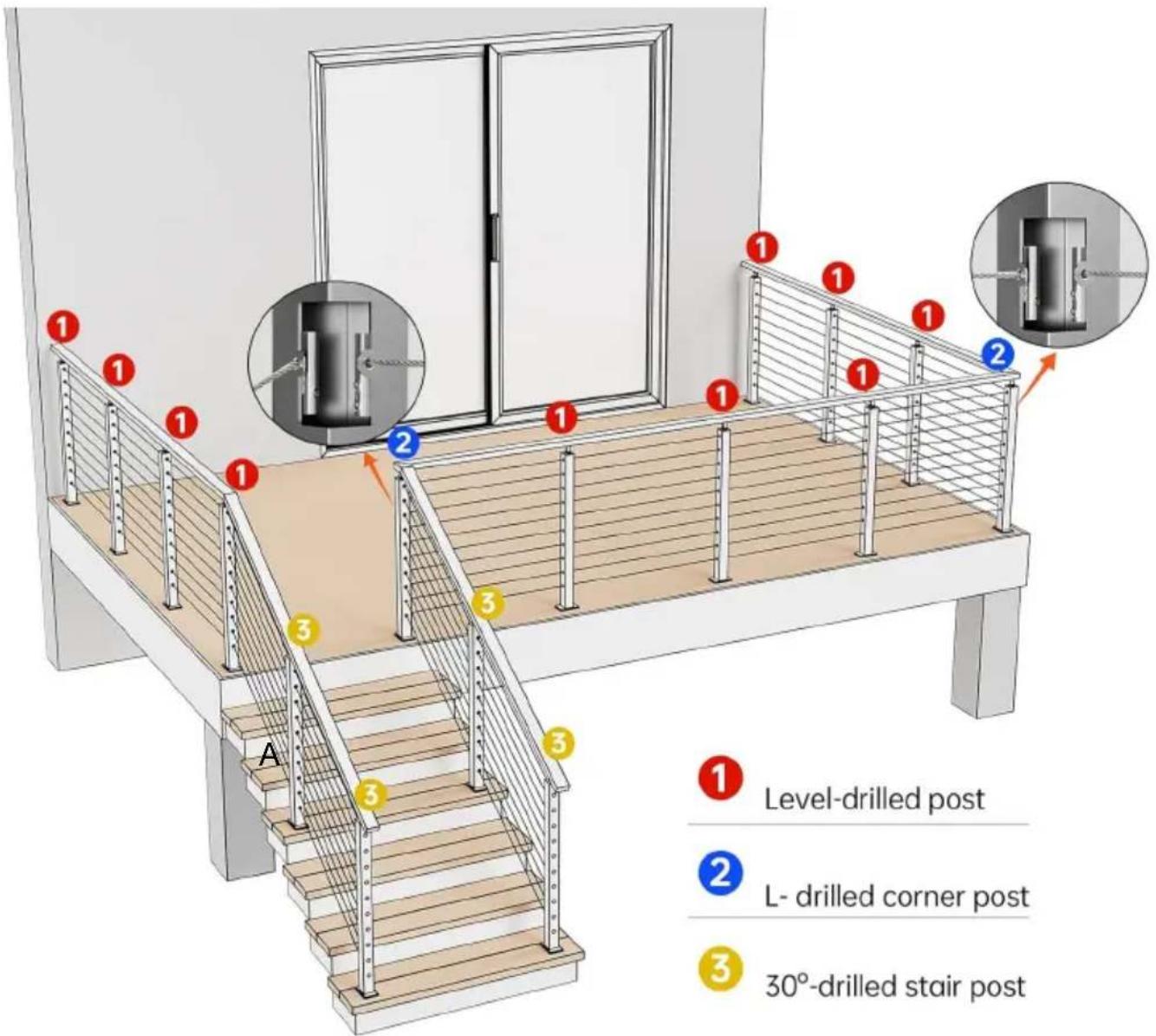

INSTRUCCIONES DE INSTALLACION
Indicación de instalación y publicación aplicable
Applicable a todos los escenarios de instalación de ingeniería .
Note: Este producto solo incluye la columna y sus sutadores de instalacion, excluyendo el cable metalico, el kit de barandilla de cable
pasamanos.

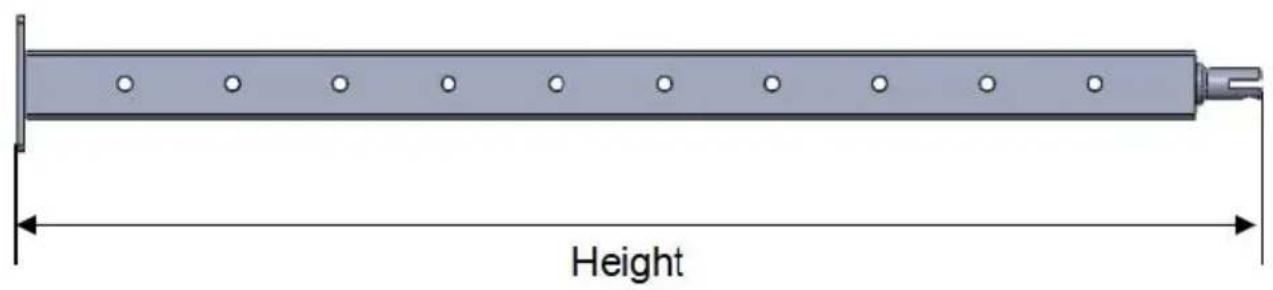

INFORMACION DEL PRODUCTO
| Modelo | perfo rado | Altura(mm) | Numero perforado | Diame tro del agujero(mm) | Pago de agujeros(mm) | Tamañ o de sección(mm) | Color | Incluye(piezas) |
| HR-001 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 4 |
| HR-002 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 4 |
| HR-003 | nivel | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 4 |
| HR-004 | nivel | 914 | 10 | φ8 | 80 | 30*50 | Negro | 4 |
| HR-005 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Plata | 1 |
| HR-006 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-007 | I | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-008 | No | 914 | / | / | / | 50*50 | Negro | 1 |
| HR-009 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-010 | 30° | 914 | 10 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-011 | I | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-012 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Plata | 1 |
| HR-013 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Negro | 1 |
| HR-014 | I | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Negr | 1 |
| 15 | o | |||||||
| HR-0 16 | I | 914 | 10 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 17 | No | 914 | / | / | / | 38*38 | Negro | 1 |
| HR-0 18 | nivel | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 19 | No | 1067 | / | / | / | 50*50 | Negro | 1 |
| HR-0 20 | nivel | 914 | 10 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 21 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-0 22 | nivel | 914 | 10 | Φ 8 | 80 | 3 0*50 | Plata | 1 |
| HR-0 23 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Plata | 1 |
PAQUETE INCLUIR
| No | Components | Imagen | CANTIDAD | ||||
| Modelo de ajuste | |||||||
| HR-001 / HR-002 | HR005~HR0 12/HR-019/ HR-0 21/ HR-0 23/ | HR-00 3/ HR-00 4 | HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/ | HR-0 17 | |||
| 1 | correo | ←→ | 4 | 1 | 4 | 1 | / |
| ←→ | / | / | / | / | 1 | ||
| 2 | Tapa cuadrada | 4 | 1 | / | / | / | |
| 3 | Tapa rectangular | / | / | 4 | 1 | / | |
| 4 | perno de anclaje | diecisési s | 4 | diecisési s | 4 | 4 | |
| 5 | Soporte curvo | 4 | 1 | 4 | 1 | / | |
| 6 | soporte horizontal | 4 | 1 | 4 | 1 | / | |
| 7 | llave hexagonal | 4 | 1 | 4 | 1 | 1 | |
| 8 | Llave de boca | 4 | 1 | 4 | 1 | 1 | |
| 9 | Tornillo de rosca | 8 | 2 | 8 | 2 | 4 | |
| 10 | Cubierta plástica | / | / | / | / | 1 | |
INSTALLACION
Para piso de concreto o madera
Paso 1. Marque los+puntos de perforaciónen las ubicaciones oinstalación
Paso 2. Utilice un taladro percuteur para hacer un agujero de 0 12 en los punto
Paso 3. Martilla e tornillo de anclaje e el orificio perforado
| adecuadas. | marcados. | |
| Pago 4. Apriete los tornillos. | Pago 5. Cierra la tapa y termina de fiesta. | |
Nota: Asegürese de que la columna está en posición vertical al fiji,plaça inferior del poste.

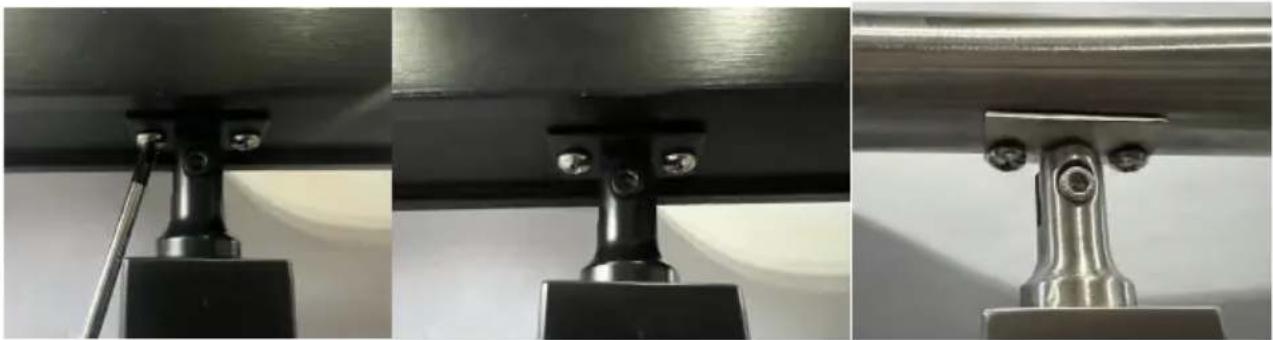

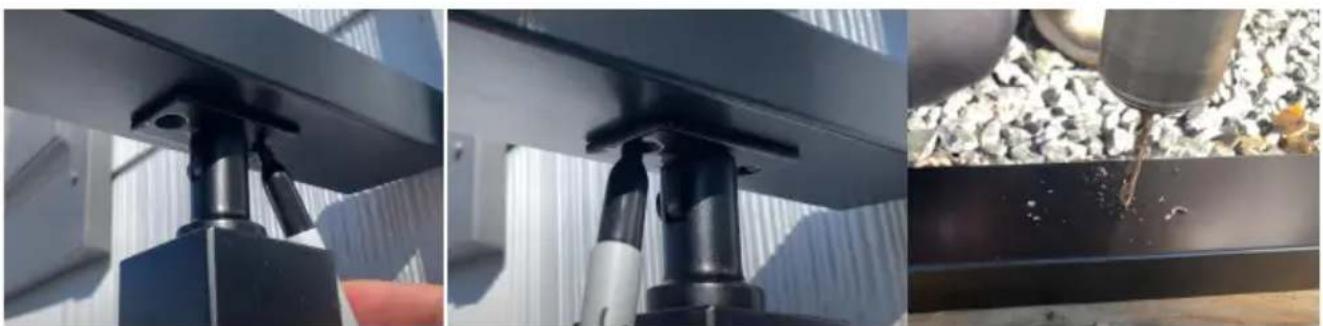

Montaje con pasamanos (horizontal)
Paso 1: soporte fijo
Paso 2: Determine la posicion de instalacion del pasamano y bajo lo orificios del pasamano y del soport taladre los orificios con un taladro de 0.5 - 5,6 mm.
Paso 3: Utilice los tornillos autoroscantes del accesorio para fjar el
pasamanos al soporte.
Tambien es adecuado para la instalacion de pasamanos y soportes e arco.

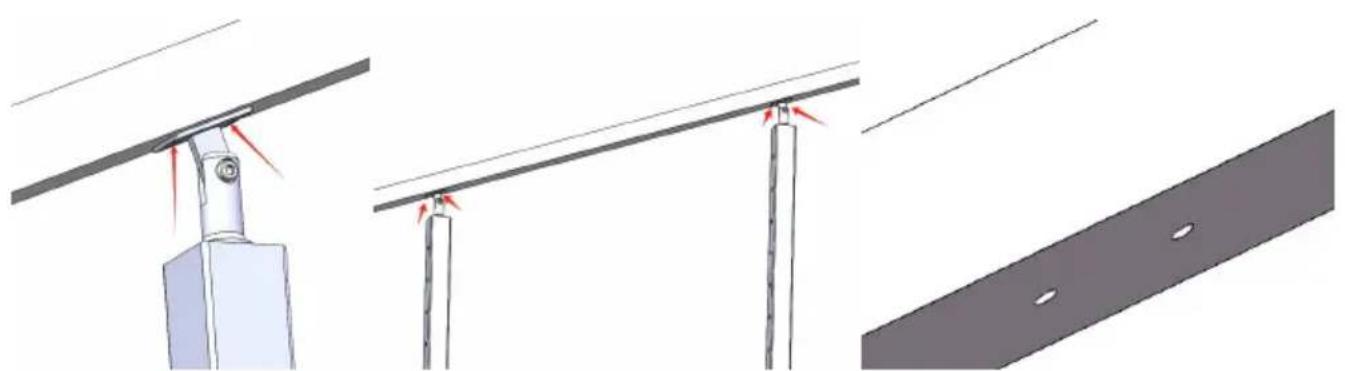

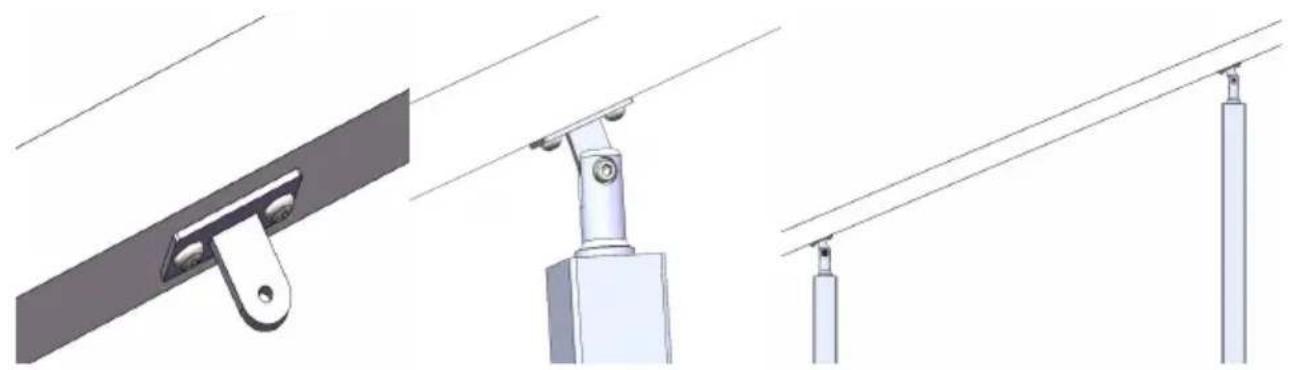

Montaje con pasamanos (gridente)

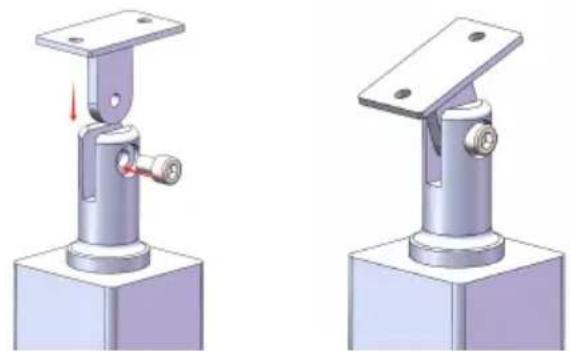

Paso 1: soporte fijo
Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y I marque la posición debajo de los orificios del pasamano y del soport perfore los orificios con un taladro de 5,5- 5,6 mm.
Nota: El pasamanos y el soporte se pueda FIRar previamente corayuda de herramentas de sujeción, de modo que se pueda mar colocar multIPLEps punto del soporte al mismotiem

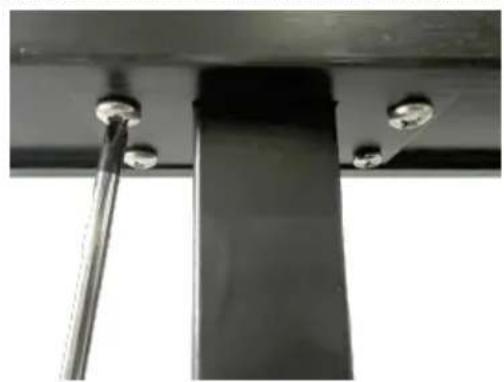

Paso 3: Retire el soporte del poste y bajo use los tornillos autorros del accesorio para fjar el soporte al pasamano.
a fijar el poste y el soporte .
Tambien es adecuado para la instalacion de pasamanos y soportes en arco.
Para el Modelo HR-017
Instalar con cable metalico y accesorios.
Para funda protectora de rueda nivelada
Para montaje horizontal y ángulo del tensor de pernos
Para tensor tensor y terminal fijo
