Tipo de producto	Poste de barandilla de cable
Marca	Vevor
Modelo	HR-005
Material	Acero inoxidable (alta resistencia a la oxidación y corrosión)
Uso	Interior y exterior (no recomendado para zonas costeras)
Accesorios incluidos	Placa base, tornillos de anclaje, soportes de pasamanos
Tipo de instalación	Fijación al suelo (hormigón/madera) o montaje con pasamanos (horizontal o inclinado)
Funciones principales	Soporte de cable metálico para barandilla, instalación sobre columna
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos abrasivos.
Seguridad	No dejar que los niños jueguen con piezas pequeñas. Instalación conforme a las instrucciones.
Piezas de repuesto y reparabilidad	Las piezas de instalación están incluidas. Para piezas de repuesto, contactar al soporte de Vevor.
Información general	Garantía electrónica disponible en www.vevor.com/support
Compatibilidad	Compatible con cables metálicos, kits de barandillas y pasamanos (no incluidos)
País de importación (Estados Unidos)	Sanven Technology Ltd., Suite 250, 9166 (dirección parcial)
Documentos proporcionados	Instructivo de uso y manual de instrucciones (103 páginas, PDF)

Preguntas frecuentes - HR-005 Vevor

¿Cuál es la altura del poste HR-005?

La altura varía según el modelo. Para el HR-005, consulte el manual o contacte al soporte de Vevor.

¿Este poste es adecuado para uso en exterior?

Sí, gracias al acero inoxidable, resiste la intemperie. Sin embargo, no se recomienda para zonas costeras debido a la sal.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro, un martillo perforador, llaves, un nivel de burbuja y posiblemente herramientas de apriete.

¿El cable metálico está incluido en el kit?

No, el producto solo contiene el poste y sus accesorios de fijación. El cable, el pasamanos y otros se venden por separado.

¿Puedo instalar este poste en un suelo de madera?

Sí, las instrucciones incluyen la instalación en suelo de hormigón o madera. Siga los pasos para perforar y fijar los anclajes.

¿Cómo mantener el poste?

Limpie con un paño suave y seco. Evite productos químicos agresivos o abrasivos que puedan dañar la superficie.

¿Este modelo es compatible con pasamanos inclinados?

Sí, el soporte es ajustable en ángulo para adaptarse a pasamanos horizontales o inclinados.

¿Cuál es la garantía de este producto?

Se incluye una garantía electrónica. Para más detalles, consulte el sitio www.vevor.com/support.

¿Hay precauciones de seguridad que tomar?

Mantenga las piezas pequeñas fuera del alcance de los niños. Siga escrupulosamente las instrucciones de instalación para evitar riesgos de caída.

¿Cómo obtener piezas de repuesto?

Contacte al soporte técnico de Vevor a través de su sitio web. Especifique el modelo HR-005 para una asistencia rápida.

MANUAL DE USUARIO HR-005 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

POSTE DE BARANDILLA DE CABLE

MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Imagen sólo como referencia > _

CONSIDERACIONES IMPORTANTES

ADVERTENCIA : Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

1. La advertencia indica que se deben tomar las medidas adecuadas evitar el peligro potencial de lesiones personales.
2. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
3. Mantenga las piezas de repuesto pequeñas fuera del alcance de l niños, no es un juguete, no permita que los niños jueguen.
4. Para obtener información adicional sobre las piezas enumeradas e siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

GUARDA ESTAS INSTRUCCIONES

CARACTERÍSTICAS PRINCIPALES

Este producto se utiliza principalmente para la instalación en columnas funciones de alambre y accesorios decorativos.

El poste de barandilla de cable de VEVOR está hecho completamente materiales de acero inoxidable, lo que tiene una gran resistencia al de la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que recomienda para proyectos costeros.

Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.

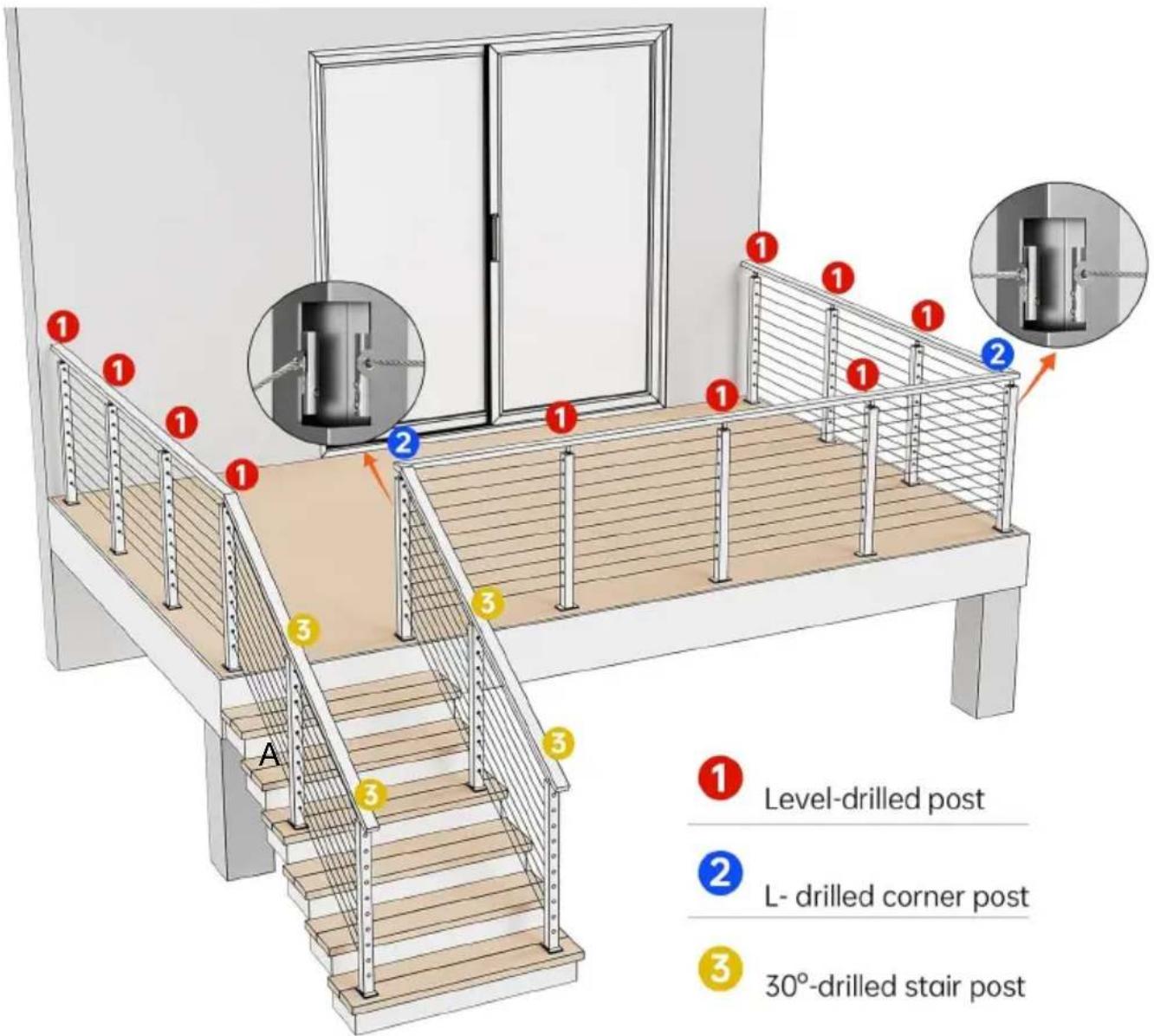

INSTRUCCIONES DE INSTALACIÓN

Indicación de instalación y publicación aplicable

Aplicable a todos los escenarios de instalación de ingeniería.

Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable

pasamanos.

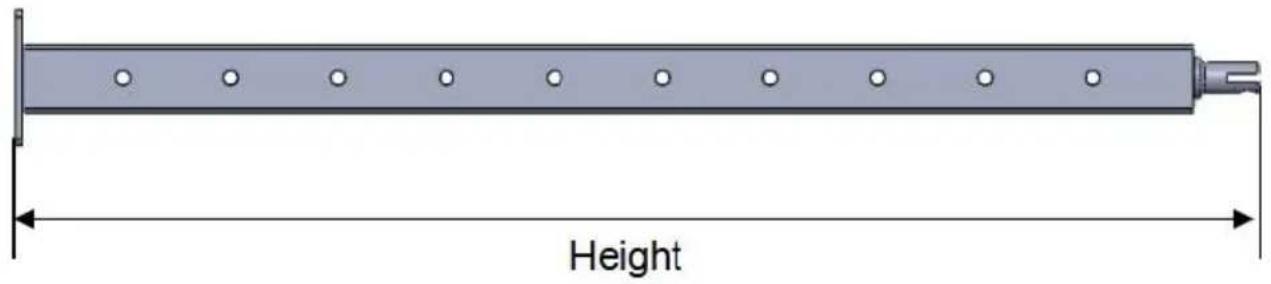

INFORMACIÓN DEL PRODUCTO

Model o	perforado	Altura (mm)	Número perforado	Diámetro del agujero (mm)	Pasode agujeros (mm)	Tamaño de sección (mm)	Color	Incluye (piezas)
HR-0 01	nivel	1067	12	10,5	80	50*50	Negro	4
HR-0 02	nivel	914	10	10,5	80	50*50	Negro	4
HR-0 03	nivel	1067	12	8	80	30*50	Negro	4
HR-0 04	nivel	914	10	8	80	30*50	Negro	4
HR-0 05	30°	1067	12	10,5×15	80	50*50	Plata	1
HR-0 06	30°	1067	12	10,5×15	80	50*50	Negro	1
HR-0 07	I	1067	12	10,5	80	50*50	Negro	1
HR-0 08	No	914	/	/	/	50*50	Negro	1
HR-0 09	nivel	914	10	10,5	80	50*50	Negro	1
HR-0 10	30°	914	10	10,5×15	80	50*50	Negro	1
HR-0 11	I	914	10	10,5	80	50*50	Negro	1
HR-0 12	nivel	914	10	10,5	80	50*50	Plata	1
HR-0 13	30°	1067	12	8×13	80	30*50	Negro	1
HR-0 14	I	1067	12	8	80	30*50	Negro	1
HR-015	30°	914	10	8×13	80	30*50	Negroo	1
HR-016	I	914	10	8	80	30*50	Negro	1
HR-017	No	914	/	/	/	38*38	Negro	1
HR-018	nivel	1067	12	8	80	30*50	Negro	1
HR-019	No	1067	/	/	/	50*50	Negro	1
HR-020	nivel	914	10	8	80	30*50	Negro	1
HR-021	nivel	1067	12	10,5	80	50*50	Negro	1
HR-022	nivel	914	10	8	80	3 0*50	Plata	1
HR-023	nivel	1067	12	10,5	80	50*50	Plata	1

PAQUETE INCLUIR

No	Componentes	Imagen	CANTIDAD
			Modelo de ajuste
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	correo		4	1	4	1	/
			/	/	/	/	1
2	Tapa cuadrada		4	1	/	/	/
3	Tapa rectangular		/	/	4	1	/
4	perno de anclaje		dieciséis	4	dieciséis	4	4
5	Soporte curvo		4	1	4	1	/
6	soporte horizontal		4	1	4	1	/
7	llave hexagonal		4	1	4	1	1
8	Llave de boca		4	1	4	1	1
9	Tornillo de rosca		8	2	8	2	4
10	Cubierta plástica		/	/	/	/	1

INSTALACIÓN

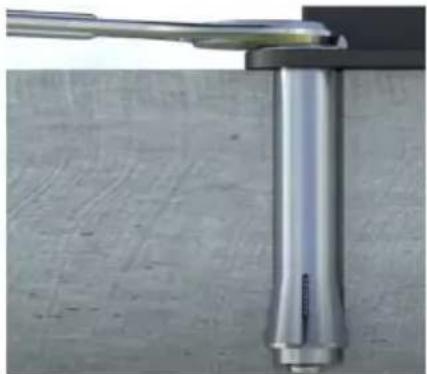

Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones o instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto

Paso 3. Martilla e tornillo de anclaje e el orificio perforado

adecuadas.	marcados.
Paso 4. Apriete los tornillos.	Paso 5. Cierra la tapa y termina de fij poste.

Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

Montaje con pasamanos (horizontal)

Paso 1: soporte fijo

Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soport taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el

pasamanos al soporte.

También es adecuado para la instalación de pasamanos y soportes e arco.

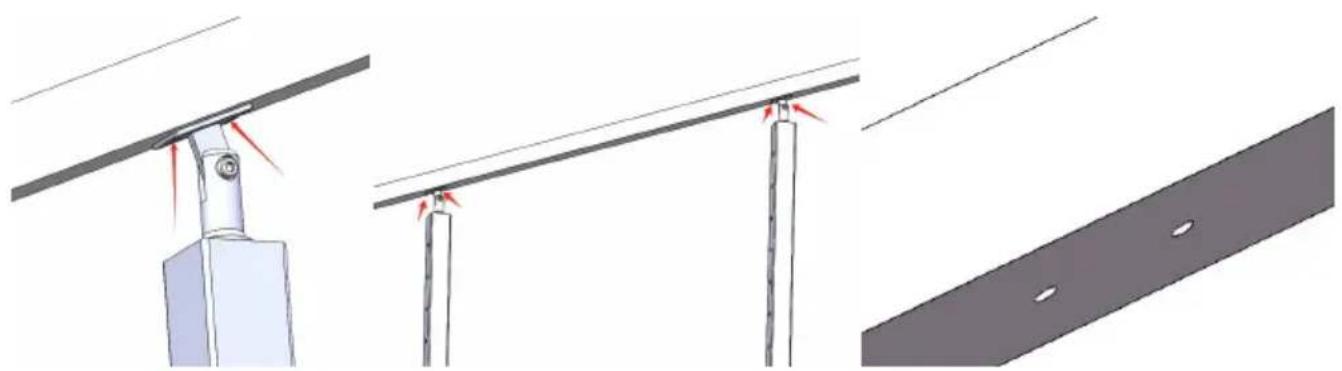

Montaje con pasamanos (gradiente)

Paso 1: soporte fijo

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y I marque la posición debajo de los orificios del pasamano y del soport perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Nota: El pasamanos y el soporte se pueden fijar previamente cor ayuda de herramientas de sujeción, de modo que se puedan mar colocar múltiples puntos de instalación del soporte al mismo tiem

Paso 3: Retire el soporte del poste y luego use los tornillos autorros del accesorio para fijar el soporte al pasamano.

a fijar el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.	Para el modelo HR-017

Instalar con cable metálico y accesorios.

Para funda protectora de rueda nivelada

Para montaje horizontal y ángulo del tensor de pernos

Para tensor tensor y terminal fijo
