HR-005 - Fästtillbehör Vevor - Gratis bruksanvisning och manual

Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-005
Material	Rostfritt stål (hög motståndskraft mot rost och korrosion)
Användning	Inomhus och utomhus (rekommenderas inte för kustområden)
Medföljande tillbehör	Bottenplatta, ankarskruvar, ledstångsfästen
Installationstyp	Montering i golv (betong/trä) eller montering med ledstång (horisontell eller lutande)
Huvudfunktioner	Kabelstöd för räcke, installation på stolpe
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik slipande rengöringsmedel.
Säkerhet	Låt inte barn leka med smådelar. Installation i enlighet med anvisningarna.
Reservdelar och reparerbarhet	Installationsdelarna ingår. För reservdelar, kontakta Vevors support.
Allmän information	Elektronisk garanti tillgänglig på www.vevor.com/support
Kompatibilitet	Kompatibel med metallkablar, räcksatser och ledstänger (ingår ej)
Importland (USA)	Sanven Technology Ltd., Suite 250, 9166 (delvis adress)
Medföljande dokument	Bruksanvisning och användarhandbok (103 sidor, PDF)

Vanliga frågor - HR-005 Vevor

Vilken höjd har stolpen HR-005?

Höjden varierar beroende på modell. För HR-005, se bruksanvisningen eller kontakta Vevors support.

Är denna stolpe lämplig för utomhusbruk?

Ja, tack vare det rostfria stålet tål den väder och vind. Dock rekommenderas den inte för kustområden på grund av salt.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin, en slagborr, nycklar, ett vattenpass och eventuellt åtdragningsverktyg.

Ingår metallkabeln i satsen?

Nej, produkten innehåller endast stolpen och dess monteringstillbehör. Kabeln, ledstången och annat säljs separat.

Kan jag montera denna stolpe på ett trägolv?

Ja, instruktionerna omfattar montering på betong- eller trägolv. Följ stegen för att borra och fästa ankarna.

Hur underhåller jag stolpen?

Rengör med en mjuk, torr trasa. Undvik starka kemikalier eller slipande medel som kan skada ytan.

Är denna modell kompatibel med lutande ledstänger?

Ja, fästet har justerbar vinkel för att passa horisontella eller lutande ledstänger.

Vilken garanti har denna produkt?

En elektronisk garanti ingår. För mer information, besök www.vevor.com/support.

Finns det säkerhetsåtgärder att vidta?

Håll smådelar utom räckhåll för barn. Följ installationsanvisningarna noggrant för att undvika fallrisker.

Hur får jag reservdelar?

Kontakta Vevors tekniska support via deras webbplats. Ange modell HR-005 för snabb hjälp.

BRUKSANVISNING HR-005 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

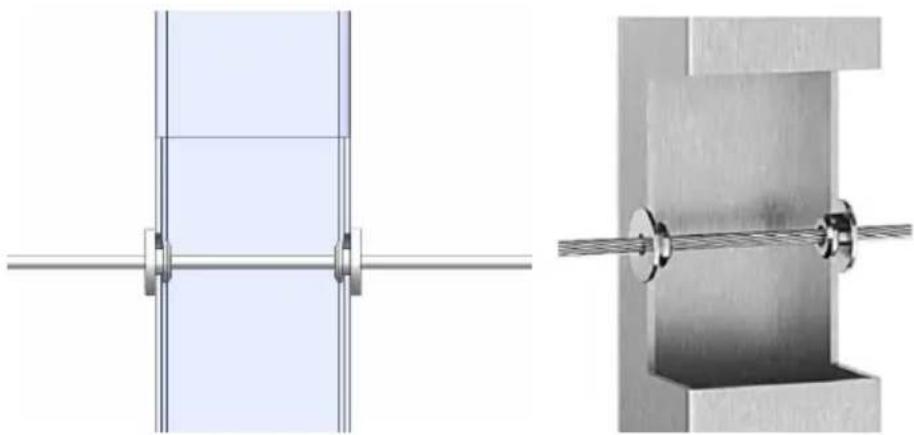

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
