Produkttyp	Kabelräckesstolpe
Modell	HR-013
Märke	Vevor
Material	Rostfritt stål av hög kvalitet
Huvudanvändning	Montering på stolpe för kabelräckeslinor och dekorativa tillbehör
Ungefärlig höjd	100 cm (39,4 tum)
Ungefärlig diameter	42 mm
Ungefärlig vikt	2 kg
Strömförsörjning	Ingen (mekanisk komponent)
Installationstyp	Betong- eller trägolv, montering med horisontellt eller lutande ledstång
Nödvändiga verktyg	Slagborr, borrmaskin, skiftnyckel, vattenpass
Förpackningens innehåll	Stolpe, basplatta, ankarskruvar, fästen, självgängande skruvar, lock
Skötsel och rengöring	Rengör med en mjuk trasa och tvålvatten. Undvik slipande rengöringsmedel.
Rostbeständighet	Hög korrosionsbeständighet, rekommenderas inte i kustområden
Säkerhet	Håll smådelar utom räckhåll för barn. Använd inte som leksak.
Garanti	1 år (elektroniskt garantibevis finns)
Reservdelar och reparerbarhet	Reservdelar finns via Vevor support. Reparation möjlig av professionell.
Kompatibilitet	Modeller HR-001 till HR-023

Vanliga frågor - HR-013 Vevor

Vilket material är stolpen HR-013 gjord av?

Stolpen är av rostfritt stål av hög kvalitet, vilket ger utmärkt motståndskraft mot rost och korrosion.

Är denna produkt lämplig för utomhusinstallation?

Ja, den är lämplig för utomhusbruk, men rekommenderas inte för kustområden på grund av salt luft som kan påskynda korrosion.

Vilka verktyg behövs för installationen?

Du behöver en slagborr för att borra i betong, en borrmaskin, en skiftnyckel, ett vattenpass och ett måttband.

Ingår metallkabeln?

Nej, förpackningen innehåller endast stolpen, basplattan och monteringstillbehör. Kabeln, ledstången och räckessatsen måste köpas separat.

Vilken höjd har stolpen HR-013?

Den ungefärliga höjden är 100 cm (39,4 tum). Kontrollera dock de exakta specifikationerna i anvisningarna.

Kan denna stolpe installeras på ett trägolv?

Ja, stolpen kan installeras på ett trägolv. Använd lämpliga ankarskruvar och förborra för att undvika att träet spricker.

Hur justerar man vinkeln för ett lutande ledstång?

Stolpens fäste kan vridas för att anpassas till ledstångens vinkel. Dra åt skruvarna efter att ha riktat in fästet med ledstången med hjälp av ett vattenpass.

Kräver stolpen någon särskild skötsel?

Regelbunden rengöring med en mjuk trasa och tvålvatten räcker. Undvik slipande produkter som kan repa ytan.

Vilken är stolpens lastkapacitet?

Kapaciteten beror på installationen och den använda kabeln. Se till att följa lokala normer för räcken. I allmänhet ger rostfritt stål god mekanisk styrka.

Var hittar jag bruksanvisningen?

Bruksanvisningen kan laddas ner gratis som PDF på Vevors webbplats eller på notice-facile.com. Den finns på flera språk.

BRUKSANVISNING HR-013 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

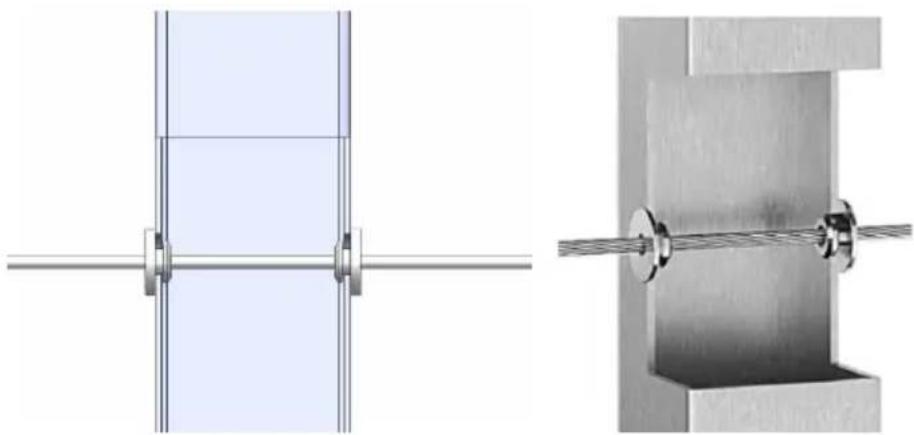

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
