Marque	Vevor
Modèle	HR-012
Type de produit	Poteau de garde-corps à câble
Matériau	Acier inoxydable
Utilisation	Installation intérieure et extérieure (déconseillé en zone côtière)
Fonctions principales	Support pour câbles de garde-corps, fixation de main courante
Montage	Sur sol en béton ou en bois
Inclus	Poteau, vis d'ancrage, supports, vis autotaraudeuses
Exclus	Câble métallique, kit de garde-corps, main courante
Modèles compatibles	HR-001 à HR-023 (série)
Alimentation	Aucune (mécanique)
Entretien	Nettoyage régulier avec un chiffon humide ; éviter les produits abrasifs
Sécurité	Lire la notice complète avant installation ; tenir hors de portée des enfants
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Pièces détachées	Disponibles sur demande auprès du service après-vente Vevor
Réparabilité	Pièces standard, remplacement possible avec outils courants
Angle de support	Ajustable pour main courante horizontale ou en pente
Diamètre de perçage au sol	∅ 12 mm
Diamètre de perçage pour main courante	∅ 5,5 à 5,6 mm

FOIRE AUX QUESTIONS - HR-012 Vevor

Comment installer le poteau sur un sol en béton ?

Marquez les points de perçage, utilisez un marteau perforateur pour faire un trou de ∅ 12 mm, insérez les vis d'ancrage et serrez. Refermez le couvercle.

Puis-je utiliser ce poteau pour un garde-corps extérieur ?

Oui, le poteau en acier inoxydable est adapté pour une utilisation extérieure, mais il n'est pas recommandé pour les projets côtiers en raison de la corrosion saline.

Quelle est la hauteur du poteau ?

La hauteur exacte n'est pas spécifiée dans la notice. Veuillez consulter les dimensions exactes sur l'emballage ou contacter le service client Vevor.

Le poteau est-il livré avec le câble ?

Non, ce produit inclut uniquement le poteau et ses accessoires de fixation. Le câble métallique, le kit de garde-corps et la main courante doivent être achetés séparément.

Comment ajuster le support pour main courante en pente ?

Desserrez le support, ajustez l'angle pour correspondre à la pente de la main courante, marquez les trous, percez avec un foret de ∅ 5,5 à 5,6 mm, puis fixez avec les vis autotaraudeuses fournies.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'un marteau perforateur (pour le sol en béton), d'une perceuse avec forets de 5,5-5,6 mm et 12 mm, et d'une clé pour serrer les vis d'ancrage.

Le produit est-il résistant à la rouille ?

Oui, le poteau est fabriqué en acier inoxydable, ce qui lui confère une grande résistance à la rouille et à la corrosion pour une utilisation intérieure et extérieure.

Comment nettoyer le poteau en acier inoxydable ?

Nettoyez avec un chiffon doux et humide. Évitez les nettoyants abrasifs ou contenant du chlore pour ne pas endommager la surface.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles sur demande auprès du service après-vente Vevor. Consultez le site www.vevor.com/support pour plus d'informations.

Que faire si les vis fournies ne correspondent pas ?

Vérifiez que vous utilisez le bon type de vis pour votre support (sol ou main courante). Si le problème persiste, contactez le service client Vevor pour obtenir des vis de remplacement adaptées.

MODE D'EMPLOI HR-012 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

POTEAU DE GARDE-CORPS À CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

< Image uniquement pour référence > _

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à de biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
2. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne laissez pas les enfants jouer.
4. Pour plus d'informations concernant les pièces répertoriées dans le pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation sur colonne de fonctions filaires et d'accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir d'les matériaux en acier inoxydable, qui présentent une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts pour fournir des produits de qu'un service professionnel, et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation technique.

Remarque : ce produit comprend uniquement la colonne et ses attach d'installation, à l'exclusion du câble métallique, du kit de garde-corps e la main courante.

Pour sol en béton ou en bois

Étape 1. Marquez le points de perçage au	Étape 2.utilisez un marteau perforateur	Étape 3. Martelez vis d'ancrage dans
emplacements d'installation appropriés.	pour faire un trou d ∅ 12 aux points marqués.	trou percé.
Étape 4. Serrez les	Étape 5. Fermez le couvercle et termine fixer le poteau.

Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.

Montage avec main courante (horizontale)

Étape 1 : support fixe

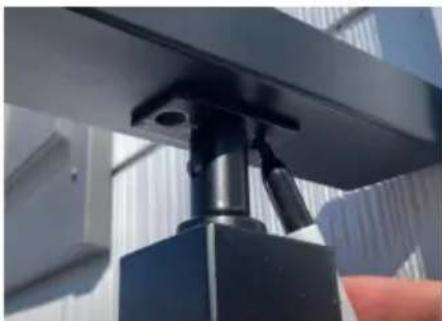

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du suppon percez des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.

Il convient également à l'installation de mains courantes et de support arc.

Monter avec main courante (dégradé)

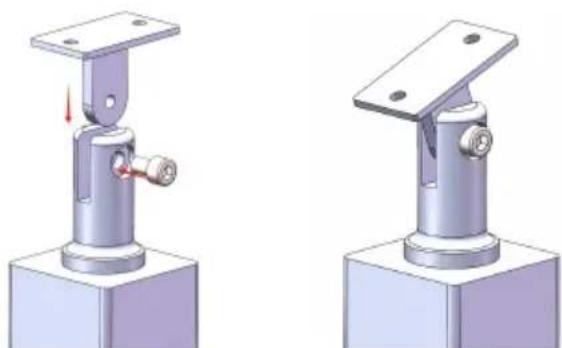

Étape 1 : support fixe

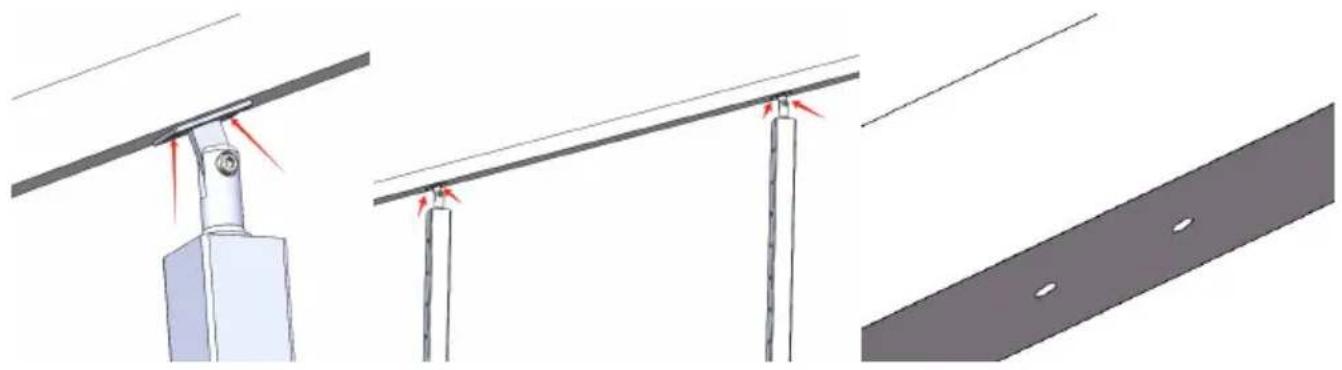

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissent être marqués et positionnés en même temps.

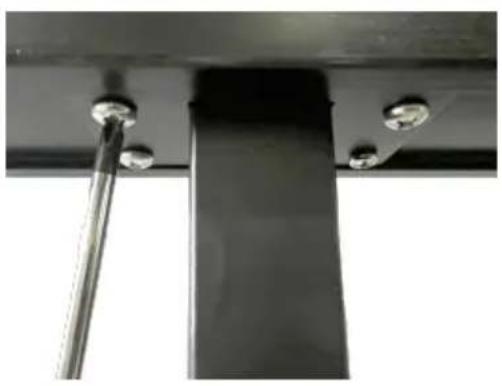

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraufournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .

Il convient également à l'installa de mains courantes et de supp en arc.	Pour le modèle HR-017

Installer avec un câble métallique et des raccords

Pour manchon de protection de roue de niveau

Pour tendeur de goujon montage horizontal et angle

Pour tendeur de tendeur et borne fixe
