BEDIENUNGSANLEITUNG HR-017 Vevor
Linkenheim-Hochstetten, Germany
Made In China
VEVOR®
TOUGH TOOLS, HALF PRICE
Linkenheim-Hochstetten, Germany
Fabriqué en Chine
VEVOR®
TOUGH TOOLS, HALF PRICE
Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support
KABELGELÄNDERPFOSTEN
MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023
< Bild nur als Referenz >
WICHTIGE SICHERHEITSMASSNAHMEN
WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden
führen.
- Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
- Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
- Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
- Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.
ANLEITUNG AUFBEWAHREN
HAUPTMERKMALE
Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.
Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.
Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach
INSTALLATIONSANWEISUNG
Installationshinweis und anwendbarer Beitrag
Anwendbar auf alle technischen Installationsszenarien.
Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.
Für Beton- oder Holzböden
| Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten. | Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12. | Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch. |
 |  | |
| Schritt 4. Ziehen Sie die Schrauben fest | Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens | |
Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.
Montage mit Handlauf (horizontal)
Schritt 1: Feste Halterung
Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.
Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.
Es eignet sich auch für die Montage von Bogenhandläufen und Konsch
Montage mit Handlauf (Gefälle)

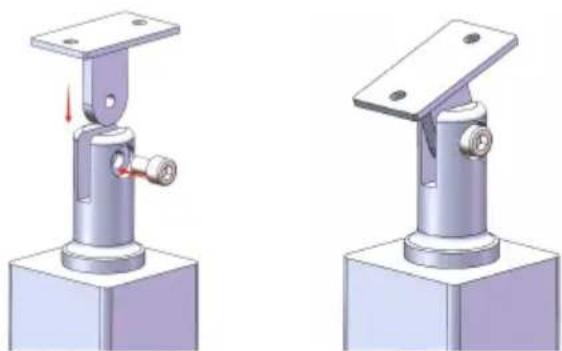

Schritt 1: Feste Halterung

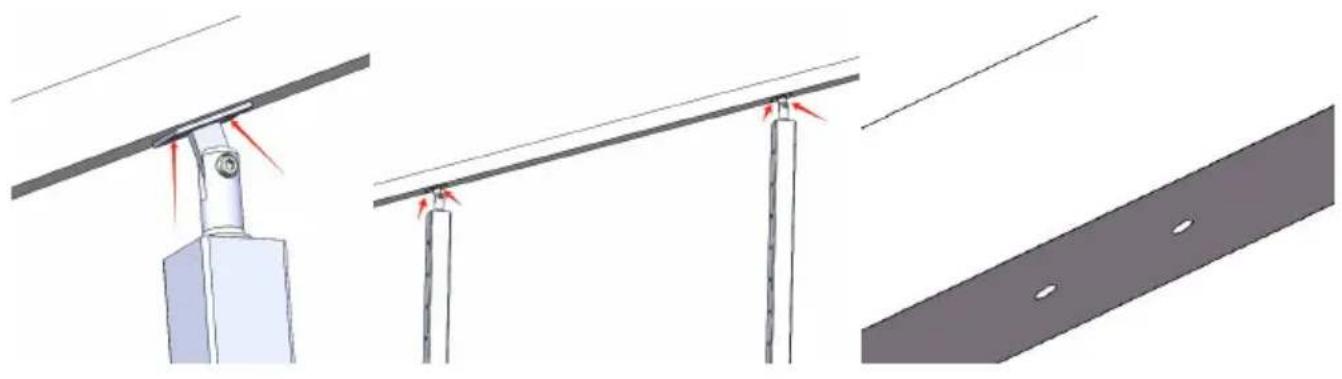

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.
Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere
Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

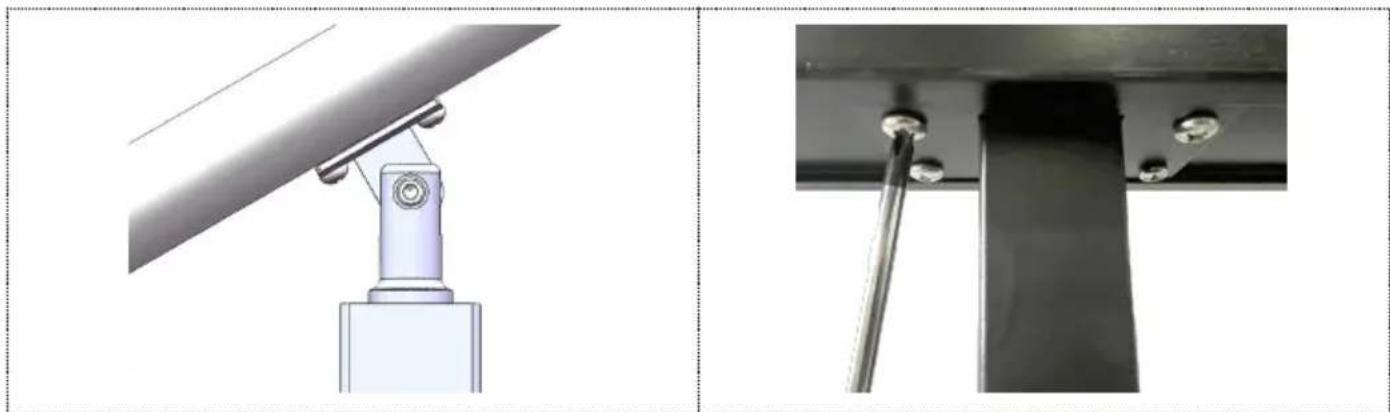

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.
Befestigen Sie den Pfosten und die Halterung wieder.
| Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen. | Für Modell HR-017 |
Mit Drahtseil und Beschlägen installieren

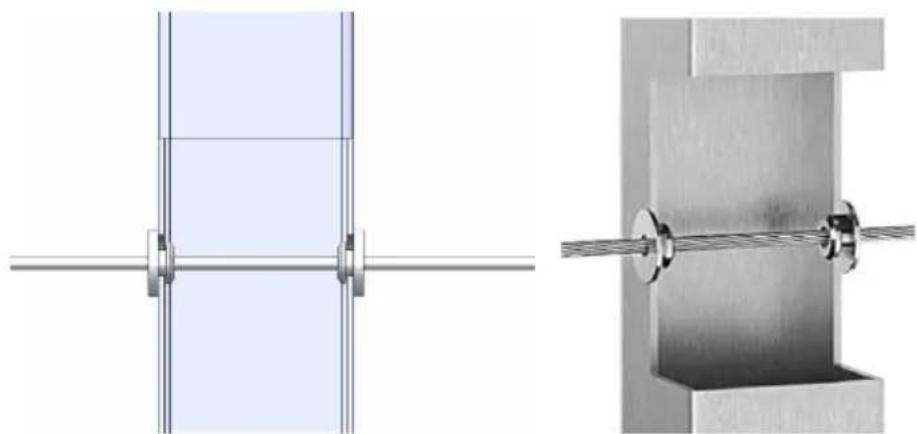

Für Level-Radschutzhülle
Für Bolzenspanner horizontale Montage und Winkel

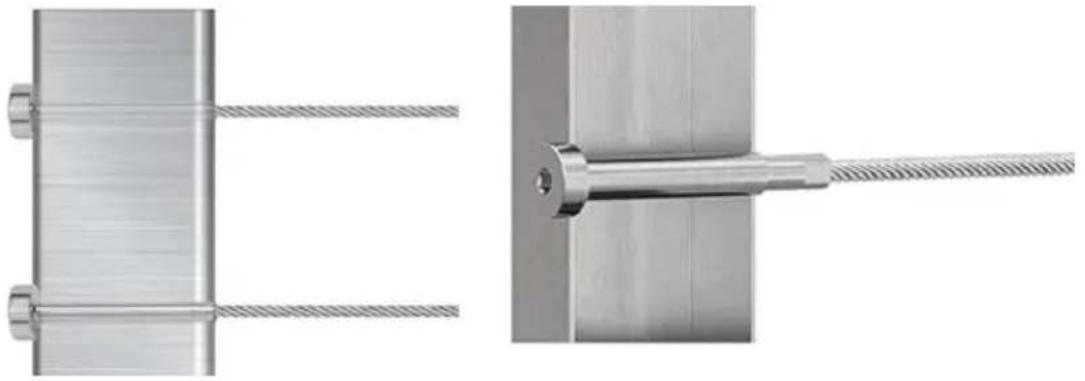

Für Spannschlossspanner und Festanschluss
Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
