Produkttyp	Geländerpfosten für Seilsystem
Modell	HR-023
Marke	Vevor
Material	Edelstahl
Beständigkeit	Hohe Beständigkeit gegen Rost und Korrosion
Hauptverwendung	Montage auf Pfosten für Drahtfunktionen und Dekorationszubehör
Empfohlene Umgebung	Innen- und Außenbereich, außer Küstengebieten
Paketinhalt	Pfosten und Montagezubehör (Seil, Geländerset und Handlauf nicht im Lieferumfang enthalten)
Bodenmontage	Beton oder Holz
Bohrdurchmesser	Ø 12 mm für Verankerung, Ø 5,5-5,6 mm für selbstschneidende Schrauben
Winkeleinstellung	Verstellbare Halterung für geneigten Handlauf
Wartung	Geringer Wartungsaufwand
Sicherheit	Bedienungsanleitung vor Gebrauch lesen und verstehen; Kleinteile außerhalb der Reichweite von Kindern aufbewahren
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - HR-023 Vevor

Wofür wird der Geländerpfosten HR-023 verwendet?

Dieser Pfosten wird hauptsächlich zur Montage auf Pfosten für Drahtfunktionen und Dekorationszubehör wie Seilgeländer verwendet.

Aus welchen Materialien besteht dieser Pfosten?

Der Pfosten ist aus Edelstahl gefertigt, der eine hohe Beständigkeit gegen Rost und Korrosion bietet.

Ist dieses Produkt für Küstenumgebungen geeignet?

Nein, es wird aufgrund der salzhaltigen Bedingungen nicht für Küstenprojekte empfohlen.

Welche Teile sind im Paket enthalten?

Das Paket enthält den Pfosten und das Montagezubehör. Das Stahlseil, das Geländerset und der Handlauf werden separat verkauft.

Welche Bodenarten eignen sich für die Montage?

Der Pfosten kann auf Beton oder Holz montiert werden.

Wie wird der Pfosten auf Betonboden installiert?

Markieren Sie die Bohrpunkte, bohren Sie mit einem Bohrhammer ein Loch von Ø 12 mm, setzen Sie den Ankerbolzen ein, ziehen Sie ihn fest und schließen Sie die Abdeckung.

Kann ein geneigter Handlauf montiert werden?

Ja, die Halterung kann im Winkel verstellt werden, um einen geneigten Handlauf anzupassen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lesen und verstehen Sie die gesamte Bedienungsanleitung vor Gebrauch. Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf.

Wie wird der Pfosten gewartet?

Dieser Pfosten erfordert aufgrund des Edelstahls einen geringen Wartungsaufwand. Reinigen Sie ihn bei Bedarf einfach mit einem weichen Tuch.

Wo finde ich technischen Support?

Besuchen Sie www.vevor.com/support für Hilfe und zum Herunterladen der elektronischen Garantie.

BEDIENUNGSANLEITUNG HR-023 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

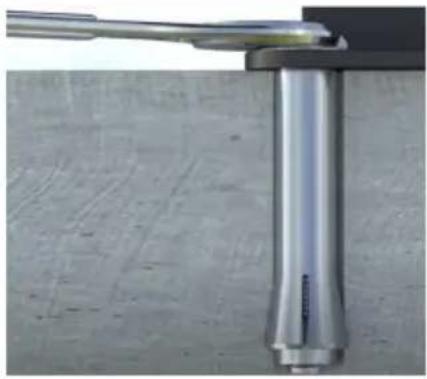

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsch

Montage mit Handlauf (Gefälle)

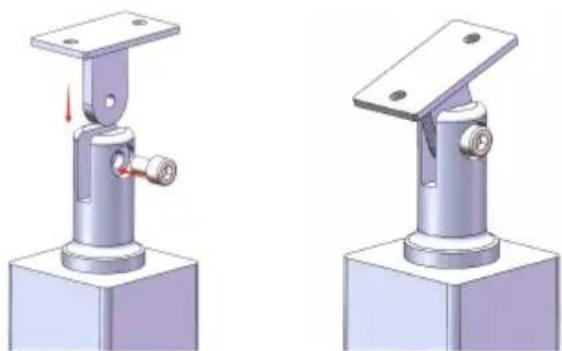

Schritt 1: Feste Halterung

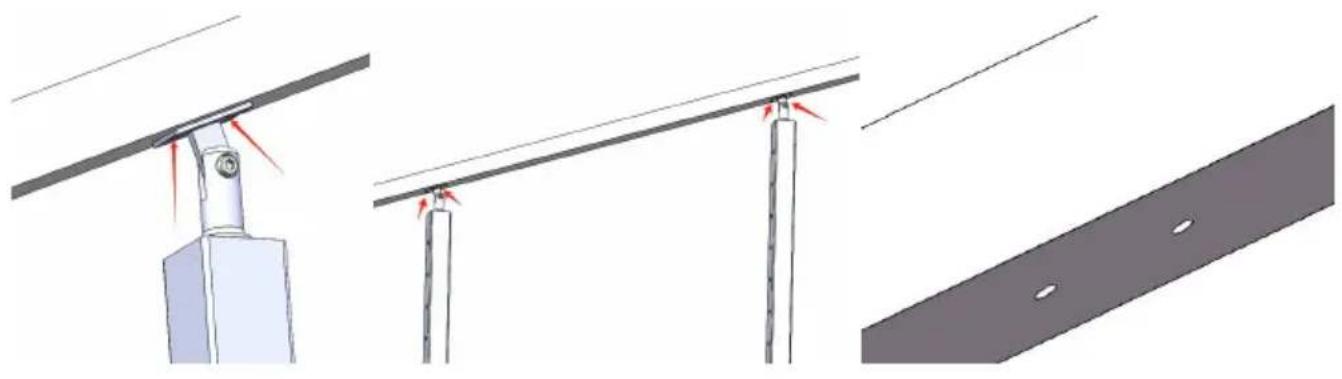

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

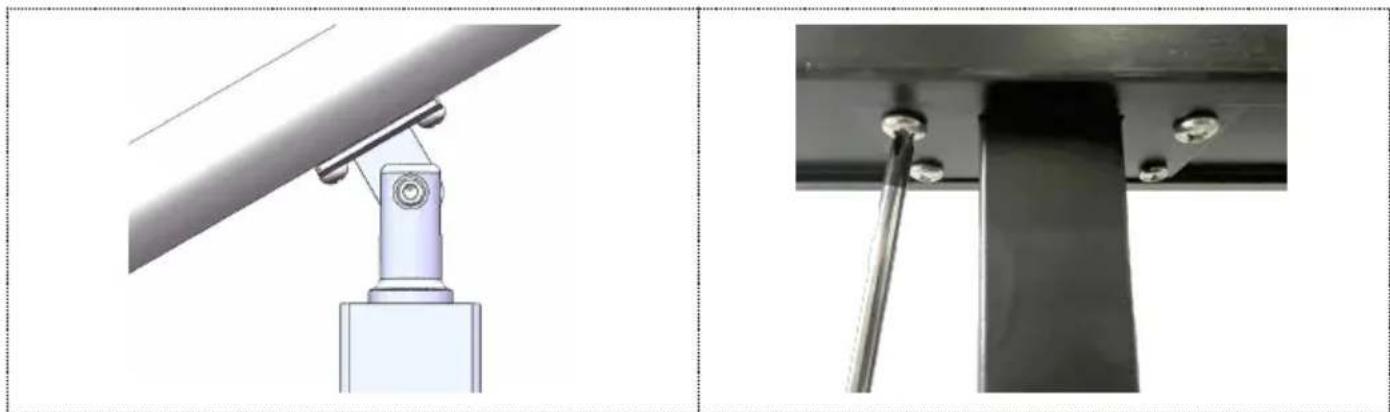

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

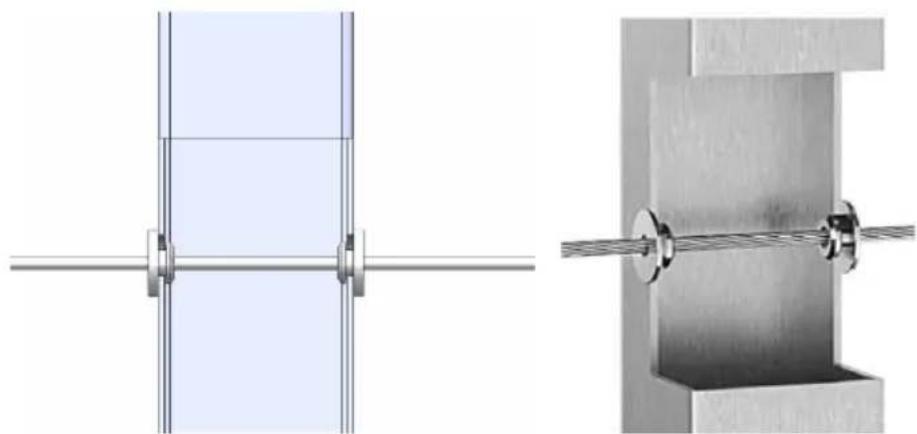

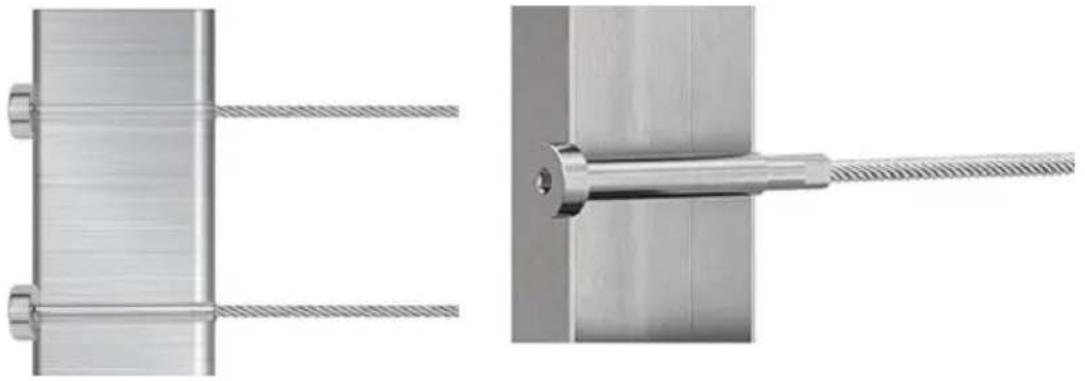

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
