Type de produit	Poste à souder inverter
Marque	Vevor
Modèle	ACDC TIG-200
Tension d'entrée	110 V ou 220 V, monophasé, 50/60 Hz
Courant d'entrée max	45 A (110 V), 34 A (220 V)
Courant de sortie MMA (110 V)	40 - 130 A
Courant de sortie MMA (220 V)	40 - 180 A
Courant de sortie TIG (110 V)	10 - 150 A
Courant de sortie TIG (220 V)	10 - 200 A
Cycle de service	20 % à 130 A (110 V MMA), 20 % à 180 A (220 V MMA), 20 % à 150 A (110 V TIG), 20 % à 200 A (220 V TIG)
Diamètre des électrodes (MMA)	1,6 à 5,0 mm (E6010, E6011, E6013, E7014, E7018, acier inoxydable)
Diamètre des électrodes (TIG)	1,6 à 4,0 mm
Modes de soudage	MMA DC, TIG DC, TIG AC, TIG DC pulsé, TIG AC pulsé
Fonctions principales	Réglage de courant, anti-collage, démarrage à chaud, force d'arc, pré-débit, post-débit, mode 2T/4T, soudage par points, commande par pédale
Affichage	Écran numérique avec encodeur rotatif pour réglages
Poids (estimé)	Environ 10 kg
Dimensions (estimé)	Environ 40 x 20 x 30 cm
Contenu de la boîte	Machine, câble d'alimentation, pince de masse 300 A (4,2 m), pince à souder (5,3 m), torche TIG WP-17 (1 jeu), tuyau de gaz (bande trachéo-laryngée), masque de soudage, compteur de gaz argon, pied
Sécurité	Protection thermique, arrêt automatique en surchauffe, ventilation de refroidissement, certification CE
Garantie et support	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - ACDC TIG-200 Vevor

Comment sélectionner le mode de soudage sur l'ACDC TIG-200 ?

Utilisez le codeur rotatif sur le panneau de contrôle pour faire défiler les 5 modes : soudage manuel DC (MMA), soudage TIG DC, soudage TIG AC, soudage par impulsions DC et soudage par impulsions AC. Appuyez sur l'encodeur pour valider votre choix.

Que signifie le cycle de service et comment l'interpréter ?

Le cycle de service indique le temps de soudage continu possible sur une période de 10 minutes. Par exemple, un cycle de 20 % à 200 A signifie que vous pouvez souder pendant 2 minutes, puis laisser refroidir 8 minutes. Si dépassé, la machine s'arrête automatiquement et le ventilateur refroidit les composants.

Comment connecter le gaz pour le soudage TIG ?

Raccordez le tuyau de gaz de la bouteille d'argon au port gaz-électrique situé à l'arrière de la machine. Serrez avec la bande de gorge. Ouvrez la vanne du cylindre et réglez le débit à l'aide du compteur de gaz fourni.

Quelles sont les précautions de sécurité essentielles à respecter ?

Portez toujours un casque de soudage avec filtre #11 ou plus foncé, des gants en cuir, des vêtements ignifugés et des chaussures isolantes. Travaillez dans un endroit sec et bien ventilé, éloignez les matériaux inflammables, et débranchez la machine avant tout entretien.

Comment régler les paramètres de soudage TIG ?

En mode TIG, tournez l'encodeur pour ajuster le courant (10-200 A). Appuyez sur l'encodeur pour accéder aux paramètres avancés : pré-débit, démarrage, montée, soudage, descente, fin et post-débit. Utilisez le bouton 2 pour les réglages supplémentaires comme la fréquence en mode AC.

Que faire si le voyant de protection thermique s'allume ?

Le voyant indique une surchauffe. La machine s'éteint automatiquement mais le ventilateur continue. Laissez refroidir l'appareil jusqu'à ce que la température interne redescende. La sortie se réactivera automatiquement. Pour éviter cela, respectez le cycle de service.

Peut-on souder l'aluminium avec ce poste ?

Oui, le mode TIG AC est spécialement conçu pour l'aluminium. Vous pouvez régler la profondeur et la largeur de nettoyage, ainsi que la fréquence AC (20-200 Hz) pour optimiser le soudage de l'aluminium.

Quels types d'électrodes utiliser en soudage manuel (MMA) ?

L'appareil accepte des électrodes de 1,6 à 5,0 mm de diamètre, telles que E6010, E6011, E6013, E7014, E7018 et acier inoxydable. Le choix dépend du matériau à souder et de la position de soudage.

Comment entretenir et nettoyer le poste à souder ?

Après chaque utilisation, nettoyez le boîtier avec un chiffon sec. Vérifiez les câbles et les connecteurs. Utilisez une brosse en fil d'acier inoxydable dédiée pour nettoyer les pièces à souder. Rangez la machine dans un endroit sec.

Où trouver l'assistance technique et la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous pouvez y trouver des manuels, des mises à jour et contacter le service client.

MODE D'EMPLOI ACDC TIG-200 Vevor

Assistance technique et certificate de garantie
électronique www.vevor.com/support

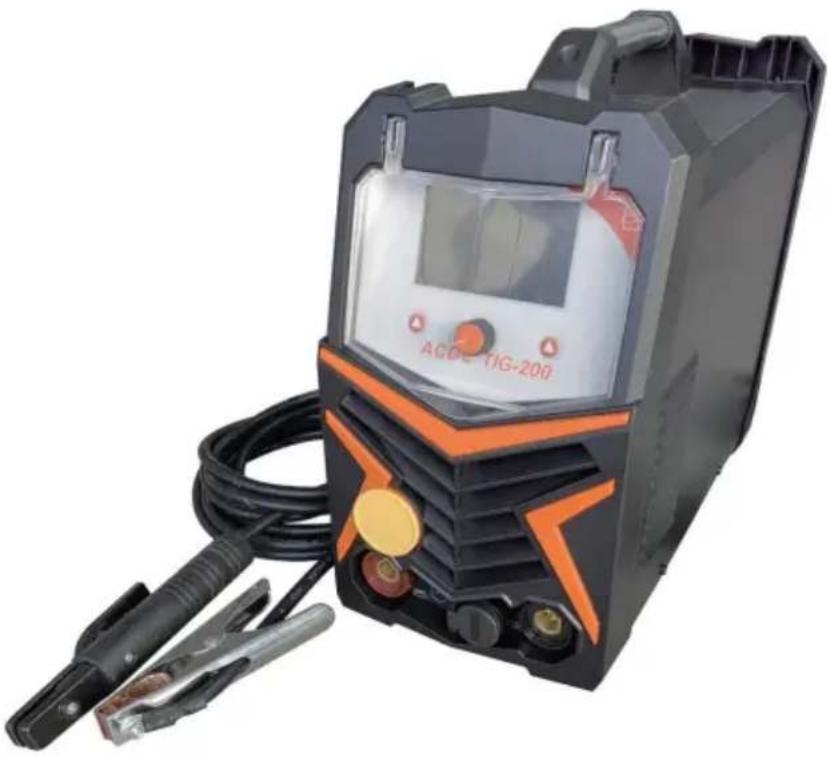

Soudeur TIG

Modèle: ACDC TIG-200

Nous continuons à nous engager à vous fournir des outils à des prix compétits.

« Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soignement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

VEVOR

TOUGH TOOLS, HALF PRICE

Soudeur TIG

Modèle: ACDC TIG-200

Remarque: l'image du produit est à titre de referencia, les détails réels prévalent

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vouaves des questions sur les produits?Vouaves aee besoin d'assistance technique?N'hesitez pas à nous contacter:

Assistance technique et certificat de garantie electronique

Il s'agit de la notice d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit dire attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTE pour l'affichage Ce produit est soumis aux dispositions de la directive européen 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européen. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures menagères normales, mais doivent être apportés à un point de collecte pour le recyclage des appar兼ls électriques et électroniques.
CE	La conformité est une certification de sécurité CE.

L'ACDCTIG-200 offre une methode pratique pour realiser un soudage « à l'arc » de l'acier au carbone.

La technologie offre la possibilité de souder de l'acier fin ou écais avec précision et facilité lors de l'ajout

la torche de levageTG en option (non incluse), le régulateur de gaz et une bouteille de gaz de protection, I'ACDC TIG-200 devient soudeur TIG.

CHARACTERISTIQUES

Courant de sortie Plage : Cycle de service	Courant d'entrée	Tension d'entrée	Noté	Diamètre de la tige	Matériau de la tige
MMA 110V40-130A220V 40~180A	I1 max 45A (110V)I1 office 34,8A (110V)I1 max 34A (220V)I1 jusqu'à 26,3 A (220 V)	110V ou 220V	20%@110V130A220V180A	16/01~31/061,6 à 5,0 mm	E6010 E6011E6013 E7014E7018SAcler inoxydable
TIG 110V10- 150A220V 10-200A		110V ou 220V	20%@110V150A220V200A	1/16~5/321,6 à 4,0 mm

CYCLE DE SERVICE

Le cycle de service nominal fait reference à la quantité de soudage qui peut être effectue dans un laps de temps donné.

L'ACDCTIG-200 a un cycle de service de 60% à 195 A. Il est plus facile de considérer votre temps de soudage en blocs de 10 minutes et le cycle de service étant un pourcentage de ces 10 minutes. Si vous soudez à 195 A avec un cycle de service de 60% clé, dans un bloc de temps de 10 minutes, vous pouze souder pendant 6 minutes avec 4 minutes de refroidissement pour le soudeur. Si le soudeur le cycle de service est dépassé, éteint automatiquement, le ventilateur continuera à fonctionner pour refroidir les composants sont surchauffés. lorsqu'une température sure est atteinte, la sortie du soudursoueur commutera automatiquement le est à nouveau activée. Pour augmenter le cycle de service, vous pouze baisser le contrôle de sortie d'ampération.

LISEZ ET COMPRENZ TOUTES LES INSTRUCTIONS ET PRECAUTIONS AVANT DE PROCÉDER.

Cet appeareil émet une haute tension puissant et une chaleur extréme qui peuvent provoquer de graves brûlures, des mutilations, des chocs électriques et la mort. VEVOR ne pourrait être tenu responsable des conséquences dues à une mauvaise utilisation délibérée ou involontaire de ce produit.

INFORMATIONS DE SECURITÉ

Les explications suivantes sont affichees dans ce manuel avec ce produitur l'etiquetage et sur toutes les autres informations fournies

DANGER

DANGER indique une situation dangereuse qui

, si ce n'est pas évité entrainera la mort ou des blessures graves ·

WARNING

AVERTISSEMENT indique une situation dangereuse qui

, si ce n'est pas évité pourrait entrainer la mort ou des blessures graves.

CAUTION

ATTENION Utilise avec le symbole d'alerte de sécurité, indique une situation dangereuse pouvant entrainer des, si ce n'est pas evite pourrait resultant blessures mineures ou moderées.

NOTICE

NOT CE est utilisé pour désigner des pratiques non liées à des blessures corporelles.

LISEZ LES INSTRUCTIONS

Lisez attentivement et comprendez ce manuel avant d'utiliser le soudeur. Conservez-le pour referrer ultérieure.

DANGER

LES CHOCS ÉLECTRIQUES PEUVENT TUER!

• Une utilisation incorrecte d'un poste à souder électrique peut provoquer un chic électrique, des blessures et la mort ! Lisez toutes les précautions décrites dans le manuel du poste à souder pour réduire le risque de chic électrique.
• Débranche le soudeur de l'alimentation électrique avant le montage, le démontage ou l'entretien de l'appareil.
  torche, pointe de contact et lors de l'installation ou du retrait des buses.
• Portez toujours des vêtements de protection secs, des gants de soudage en cuir et des chaussures isolées. des vêtements adaptés fabriqués à partir d'un matériel résistant aux flammes pour protéger votre peau.
  Si dautres personnes ou des animaux domestiques se trouvent dans la zone de soudiger des ecrans de soudage pour proteler les personnes presentes evitez les etincelles.
  Utilisez always le poste à souder dans un endroit propre, sec et bien aéré. N'utilise pas le poste à souder dans des zones milieu mouille pluvieuses ou mal aérées.
  L'electrode et les circuits de travail (ou de terre) sont electriquement « chauds » lorsque le soudeur est allumé. Ne laissez pas ces pièces « chaudes » entre en contact avec votre peau nuè ou vos vêtements mouillés.
  éloignez-vous du circuit de soudage en utilisant des tapis isolants pour éviter tout contact avec le surface de travail.
  Assurez-vous que la pièce à travailler est correctement soutenue et mise à la terre avant de commencer une opération électrique. opération de soudage.
  Fixez toujours la pince de masse sur la pierce à souder et aussi pres que possible de la zone de soudure, possible. Cela donna la moindre résistance et la meilleure soudure.

DANGER

LES ETINCELLES DE SOUDAGE PEUVENT PROVOQUER UN INCENDIE OU UNE EXPLOSION!

Le soudage electrique produit des etincelles qui peuvent etre projetees sur des distances considérables a grande vitesse, enflammant des vapeurs et des materiaux inflammables ou explosifs.
Nutilisez pas le soueur a arc eletrique dans des zones ou des vapeurs inflammables ou explosives sont presentes.
- Ne pas utiliser à proximé de surfaces combustibles. Retirer tous les objets inflammables à moins de 10 metres de la zone de soudage.

zone de travail.

• Gardez toujours un extincteur à proximé pendant le soudage. - Utilisez des
  couvertes de soudage pour proteger les surfaces peintes et/ou inflammables ; les joints en caoutchouc, les moteurs, etc.
  tableaux de bord
  Assurez-vous que l'alimentation électriche dispose d'un cablage correctement dimensionné pour gérer la consommation électricne.

WARNING

LES CHAMPS ÉLECTROMAGNETIQUES PEUVENT CONSTITUER UN DANGER POUR LA SANTÉ!

Le champ electromagnetique generé lors du soudage à l'arc peut interférer avec divers apparéils électriques et électroniques tels que les stimulateurs cardiaques. Toute personne utilisant de tels apparéils doit consulter leur médecin avant d'effectuer toute opération de soudage électrique.

L'exposition aux champs electromagnétiques pendant le soudage peut avoir d'autres effets sur la santé qui ne sont pas connu.

WARNING

LES RAYONS D'ARC PEUVENT BRULER!

Les rayons de l'arc produit un rayonnement ultraviolet intense qui peut brûler la peau exposée et provoquer des léasons oculaires, dommages, utilisez un écran avec le filtre approprié (au moins #1 1) pour protégger vos yeux des les étincelles et les rayons de l'arc lors du soudage ou lors de l'observation du soudage à l'arc ouvert (voir ANsI Z49.1 et Z87.1 pour les normes de sécurité).
- utilisez des vêtements appropriés fabriqués à partir de matérielux durables et ignifuges pour protéger votre peu.

Si d'autres personnes ou animaux domestiques se trouvent dans la zone de soudage, utilisez des écrons de soudage pour protégger les personnes prsentes. des étincelles et des rayons d'arc.

WARNING

LES FUMÉES ET LES GAZ DE SOUDAGE PEUVENT CONSTITUER UN DANGER POUR LA SANTÉ!

• Les fumées et les gaz dégagés pendant le soudage sont dangereux. Ne respirez pas les fumées produites par l'opération de soudage. Portez un masque respiratoire homologué OSHA lors du soudage.
  Travailliez toujours dans un endroit correctement ventilé.
• Ne jamais souder des matériaux revétus, y compris, mais sans s'y limiter: cadmiés, galvanisés,

CAUTION

d'alcool. LE METAL CHAUD ET LES OUTILS BRULERONT!

Le soudage electrique chauffe le metal et les outils a des températures qui provoquent de graves brûlures!
- utiliser un équipements et vêtements résistant à la chaleur lors de l'utilisation d'Eastwood ou de tout autre outil de soudage de protection. Ne jamais toucher une surface sudée refroidiepointe de la torche ou la buse jusqu'à ce qu'elles soient complètement

CAUTION

LES COPEAUX METALLIQUES VOLANTS PEUVENT CAUSER DES BLESSURES!

Le meulage et le ponçage projetent des copeaux de métal, de la poussière, des débris et des étincelles à grande vitesse. Pour éviter les blessures aux yeux, portez des lunettes de sécurité homologues.
Portez un respirateur homologué OSHA lors du meulage ou du ponçage.
Lisez tous les manuels fournis avec les meuleuses, ponceuses ou autres outils electriques spécifiques utilisés avant et après le processus de soudage. Tenez compte de tous les averissements de sécurité relatifs aux outils electriques.

ÉLÉMENTS REQUIS

Avant de commencer à utiliser le soudeur TIG/MMA 205 ST CK

assurez-vous d'avoir les éléments suivants:

• Un disjoncteur monophasé 1 10/220 volts CA, 50/60 Hz, 50 A correctement mis à la terre.
  REMARQUE: l'appareil doit être mis à la terre pour fonctionner correctement et en toute sécurité!
  Un nettoyage sur bien éclaire, zone de travail sèche et bien aérée.
  Une chemise a manchigues ou une veste de SOUDAGE non inflammable
• Des gants de soudage très résistantes
  Casque de soudage a obscurissement automatique pour assurer la protection des yeux pendant les opérations de soudage. Remarque : DOIT etre un #1 1 Identique ou plus fonced.
  Brosses de soudage en fil d'acier inoxydable dédiées à chaque matériel à souder.

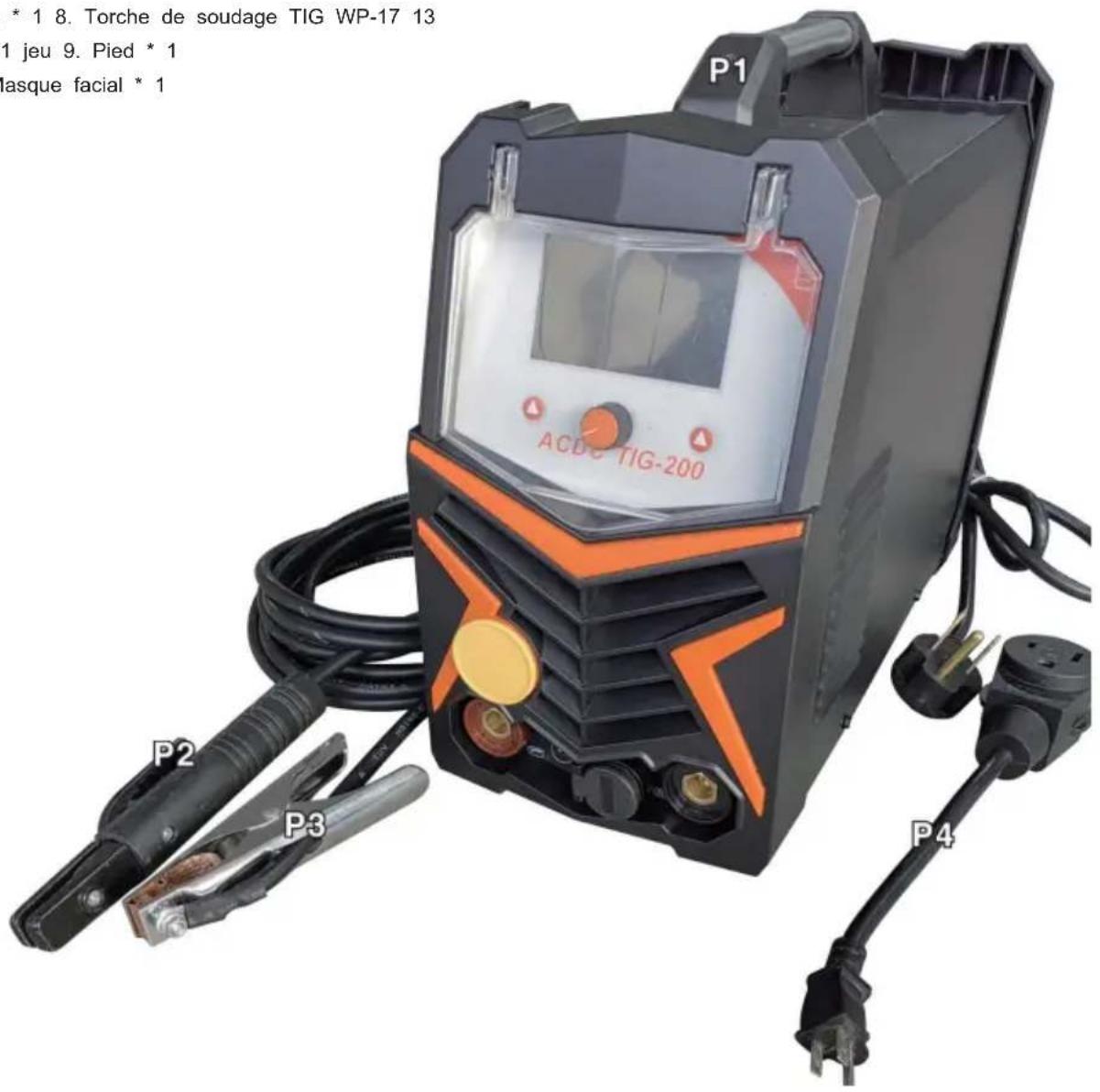

CONTENU

Retirez tous les éléments de la boite. Comparez avec la liste ci-dessous pour vous assurer que l'unité est complète.

1.ACDC TIG-200

1. Cordon d'adaptateur d'alimentation (machine à double alimentation) 3,2 m 25 mm² Pince de terre 300 A
   1 jeu 4,2 m Pince à souder électrique 25 mm² 3001 jeu
   5,3 m Tuyau d'air *
   16.Bande trachéo-laryngée *27.

Compteur de gaz de soudage à l'arc s

argon * 1 8. Torche de soudage TIG WP-17 13

mm² 1 jeu 9. Pied * 1

1. Masque facial * 1

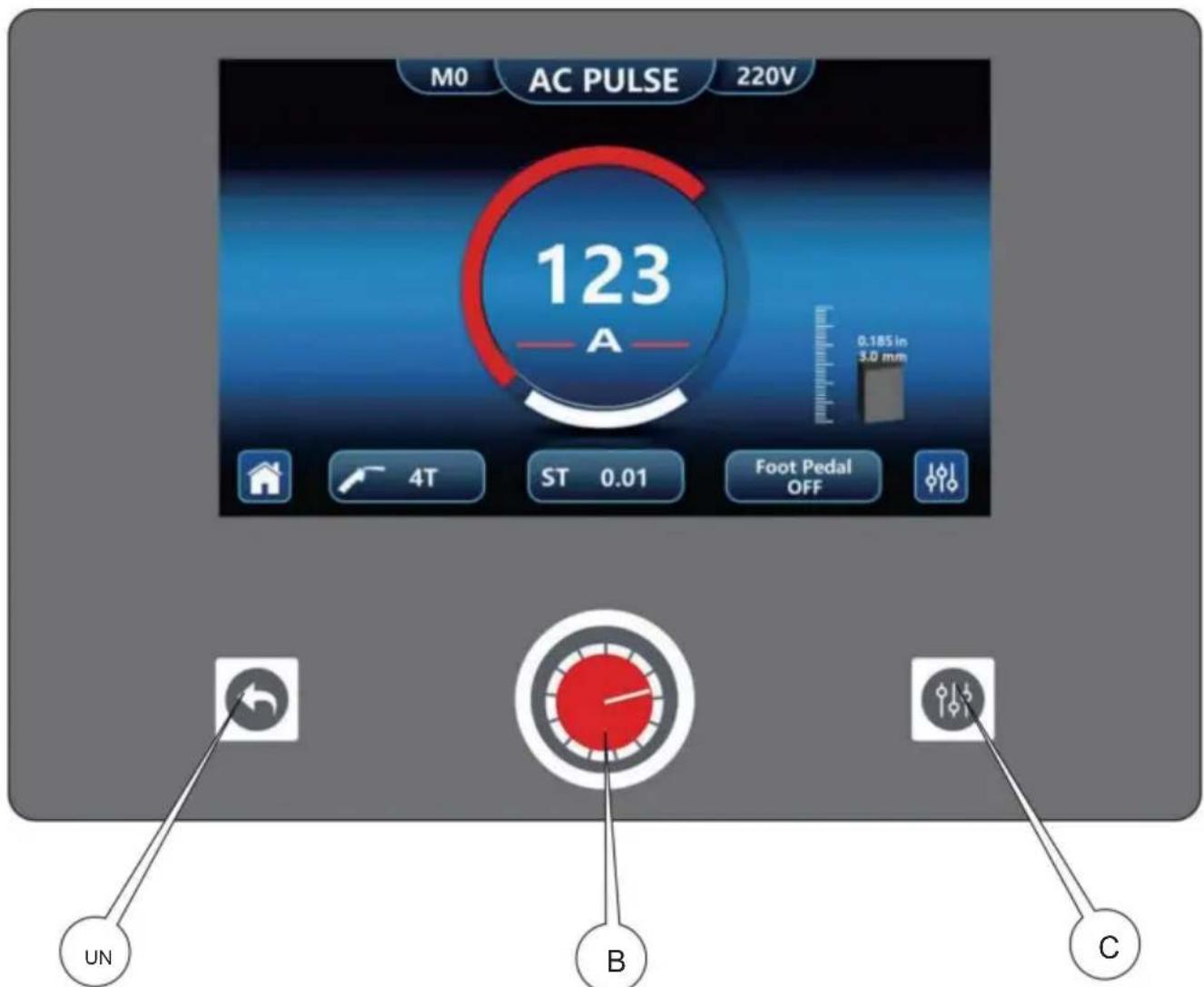

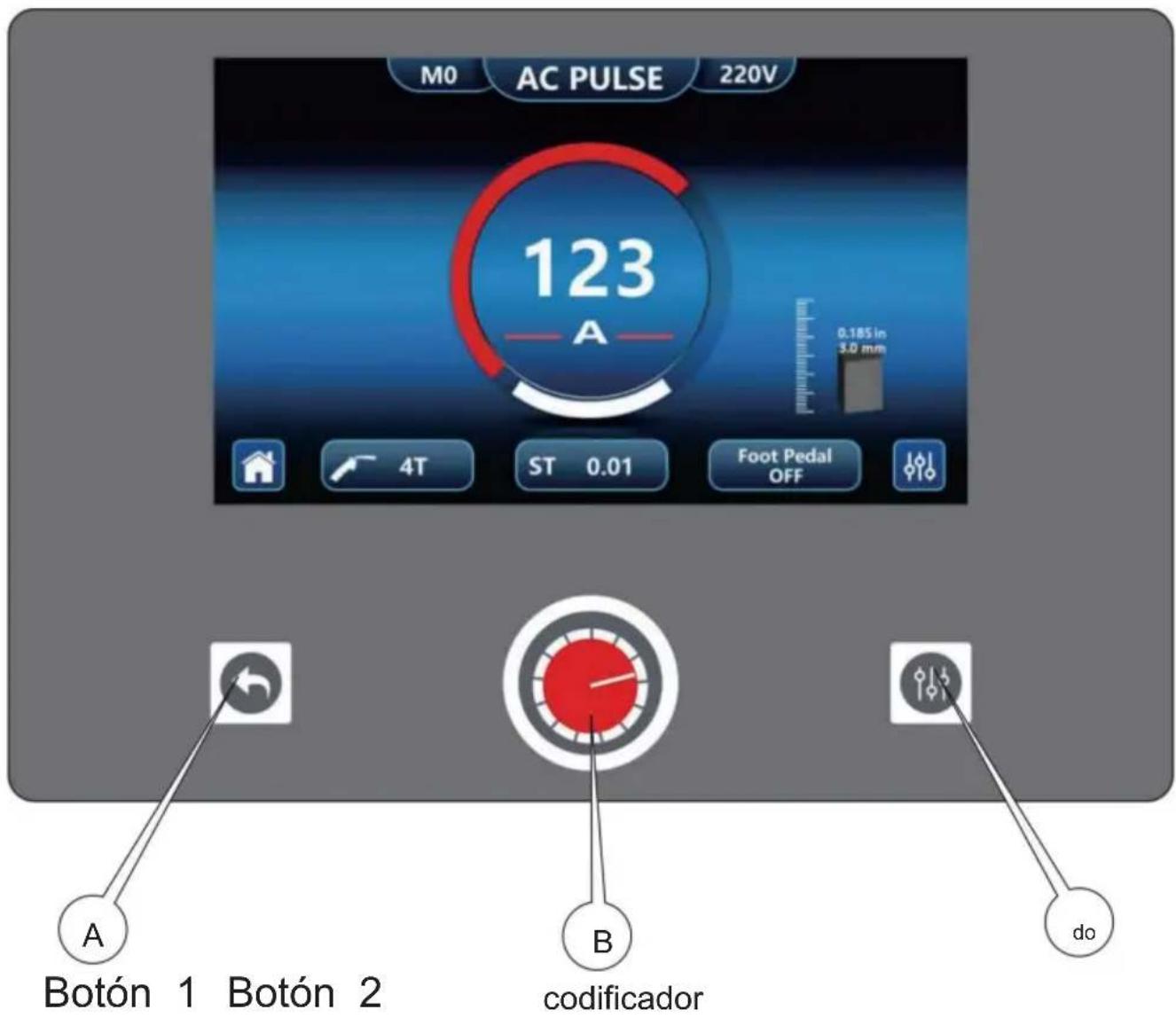

PANNEAU DE CONTRÔLE ET D'AFFICHAGE

encodeurBouton 1 Bouton 2

Cliquez sur le bouton pour selectionner la fonction à maintainir en position fixe
Alarme à l'écran telle que la protection thermique

INSTRUCTIONS D'UTILISATION DU PANNEAU

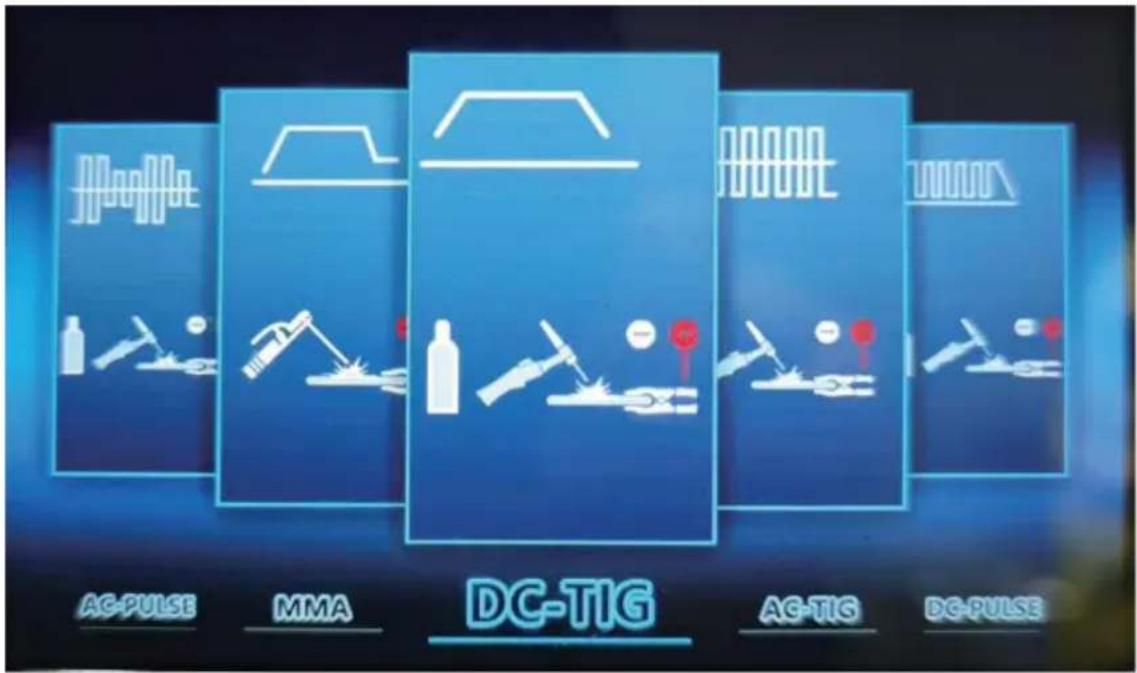

SELECTION DU TYPE DE SOUDAGE

Codeur rotatif, cycle perpetant deCHOISIR 5 types de soudage : soudage manuel DC, soudage DC a l'arc soudage, soudage à l'arc sous argon AC, soudage par impulsions DC, soudage par impulsions AC.
- Sélectionnez le type de soudage souhaité et appuyez sur l'encodeur pour acceder à l'écran de fonctionnement. - L'image affichée sur l'interface de selection des types de soudage est la suivante :

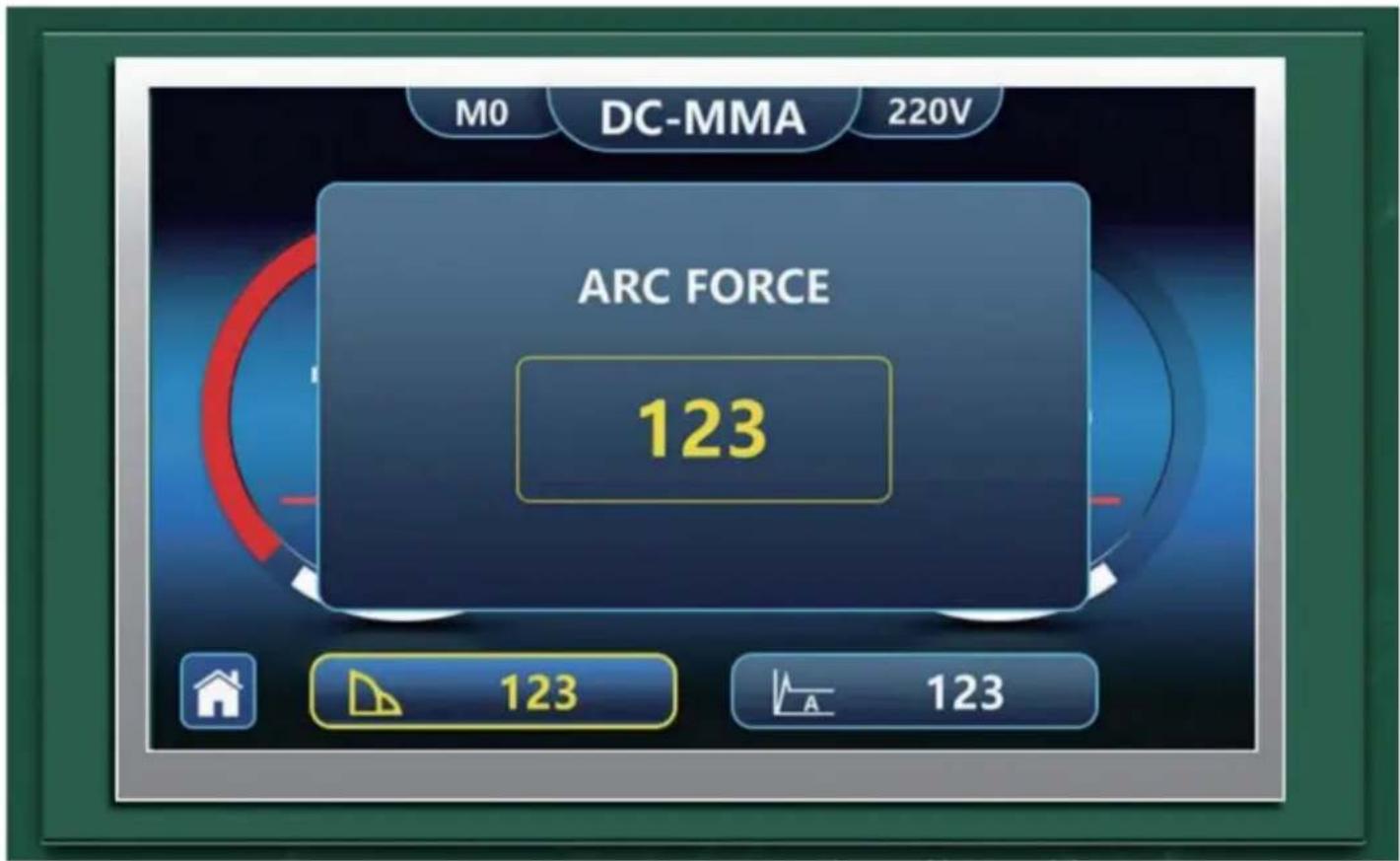

PAGE D'OPÉRATION DC MMA

• Indicateur MMA, indicateur d'etat de puissance.

Affichage du courant, de la tension réelle.

Bouton 1: correspondant à l'icone de回头 d'interface, appuyez pour revenir au type de soudage interface de sélection.

• Encodeur : tournez pour régler le courant, appuyez sur l'encodeur et tournez pour sélectionner l'anti-collage, l'anti-choc, le courant de poussée et le courant d'arc, sélectionnez les paramétres de réglage requis

et appuyez a nouveau pour faire apparaitre la fenetre de réglage, faites tourner l'encodeur pour régler les paramétres, et enfin appuyez pour confirmer et quitter la fenetre contextuelle (vous pouvez appuyer sur le bouton à tout moment).
temps pendant le processus de réglage 1 Quittez le réglage actuel des paramétres; si vous ne le faites pas effectuer une opération pendant le réglage des paramétres, il revendra automatiquement à la état de réglage actuel après 5 secondes.

FONCTIONNALITÉ		RÉGLER LA VALEUR	PAR DÉFAUTRAYON
DCCourant	40-200	40	Régulation par encodeur
SUR	MARCHE, ARRÊT	SUR	Régulation par encodeur
COMPARER	MARCHE, ARRÊT	SUR	Régulation par encodeur
Force ARC 0-60		0	Régulation par encodeur
Démarrage à chaud	0-60	0	Régulation par encodeur

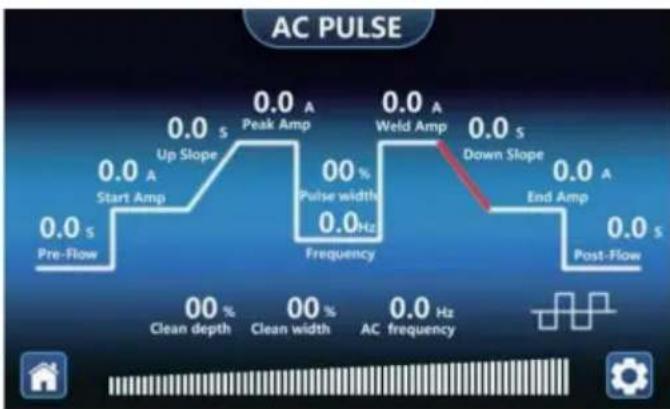

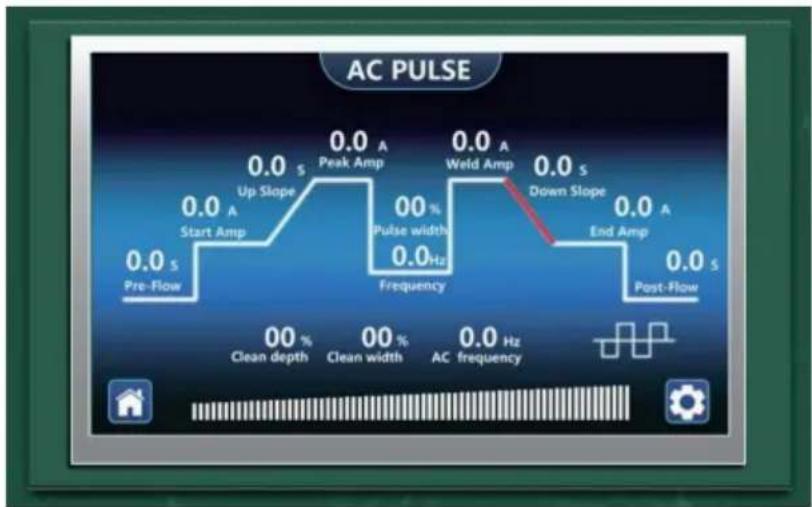

DESCRIPTION DE LA PAGE DE FONCTIONNEMENT DCTIG, ACTIG, DC PULSE, AC PULS

• Indication du type de soudage, indication de l'etat de puissance.
  Affichage du courant, de l'épaisseur de la plaque.
• Bouton 1: correspondant à l'icone de回头 d'interface, appuyez pour revenir au type de soudage interface de seLECTION.
• Encodeur: faites tourner le courant de réglage (correspond automatique à l'épaissur de la plaque), appuyez sur l'encodeur et tournez pour sélectionner le mode de fonctionnement, le temps de soudage par points, l'intervalle de temps, le commutateur à pédale, Sélectionnez les paramètres de réglage requis et appuyez à nouveau pour faire apparaitre le fenêtre de réglage, faites tourner l'encodeur pour régler les paramètres, et enfin appuyez pour confirmer et quitter la fenêtre contextuelle (vous pouvez appuyer sur le bouton à tout moment pendant le réglage processus 1 Quitter le réglage actuel des paramètres; si vous n'effectuez aucune opération pendant réglage des paramètres, il reviendra automatique à l'état de réglage actuel après 5 secondes.
• Bouton 2: Entrez dans l'interface de configuration complexe, entrez dans le bouton Retour 2 pour sélectionnner paramètres, l'encodeur pour ajuster la valeur, appuyez sur 1 pour revenir à l'interface supérieur.

FONCTIONNALITÉ	RAYON	RÉGLER LA VALEUR	PAR DÉFAUT
Actuel	10-200	10	Régulation par encodeur

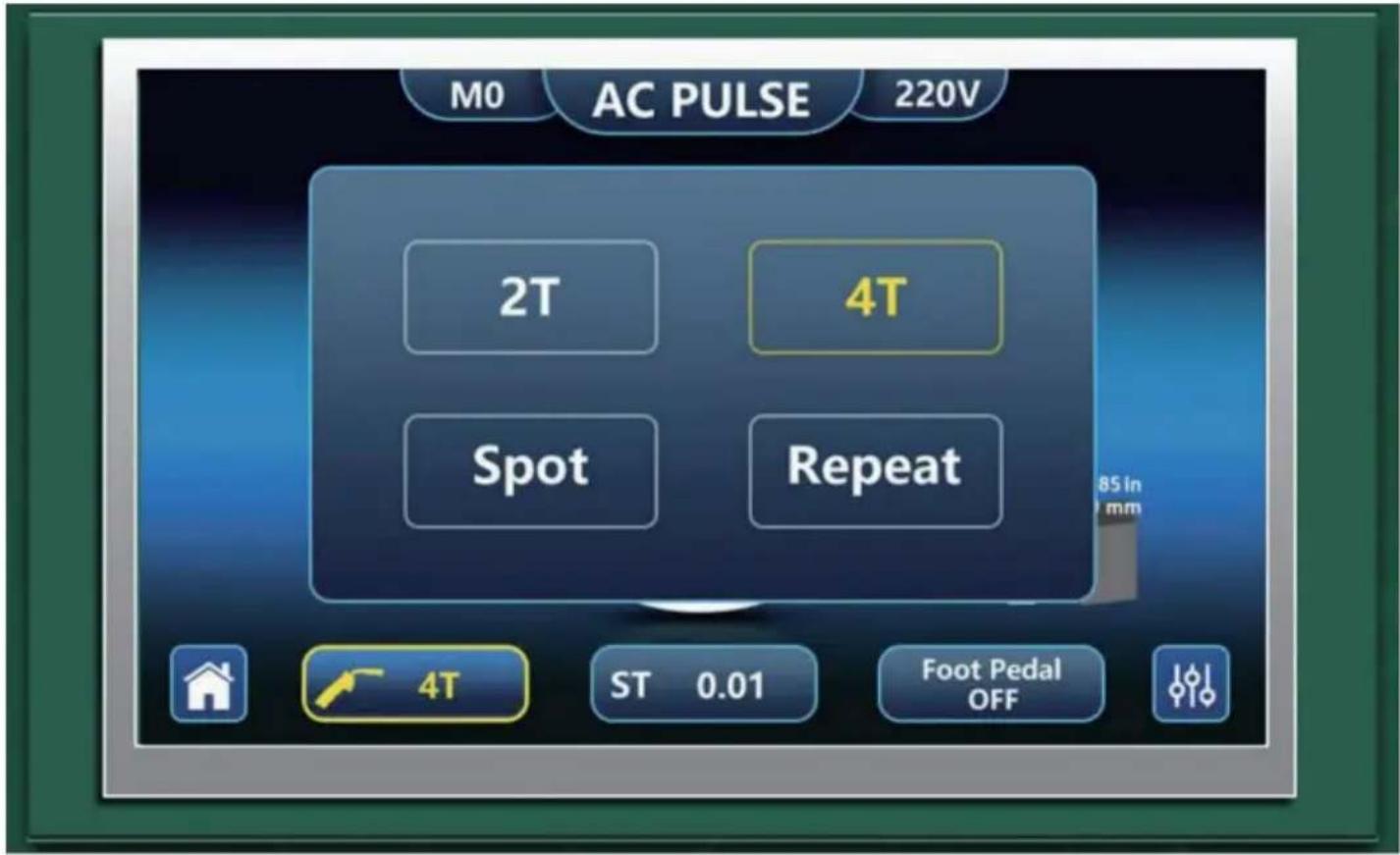

Mode de fonctionnement	2T, 4TREPÈRE, RÉPÉTER	2T	Régulation par encodeur
SpotTime	0,01 S-9,99 S	0,01 S	Régulation par encodeur
Intervalle de temps	0,01 S-9,99 S	0,01 S	Régulation par encodeur
Pédale	DÉACTIVE, ACTIVÉ	DÉACTIVE	Régulation par encodeur

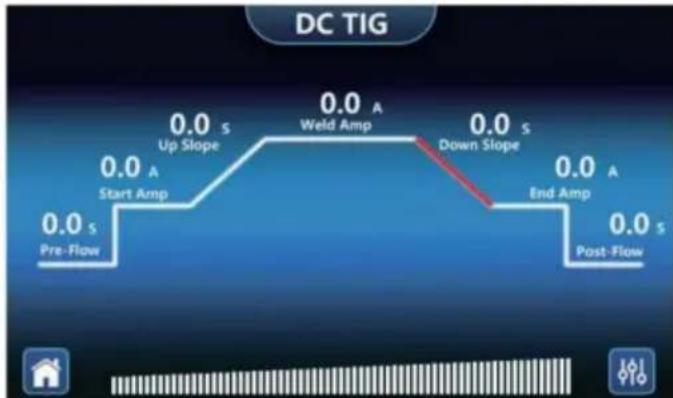

TABLEEAU PARAMÉTRIQUE DCTIG

FONCTIONNALITÉ	RAYON	DéFAUTVALEUR	SELECTIONNER RÉGLER
Pré-flux	0-10	0	Bouton2Select	Encodeurrèglement
DémarrerAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le haut	0-10	0	Bouton2Select	Encodeurrèglement
SoudureAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le bas	0-10	0	Bouton2Select	Encodeurrèglement
FinAmp	10-200	10	Bouton2Select	Encodeurrèglement
Post-flux	0-10	0	Bouton2Select	Encodeurrèglement

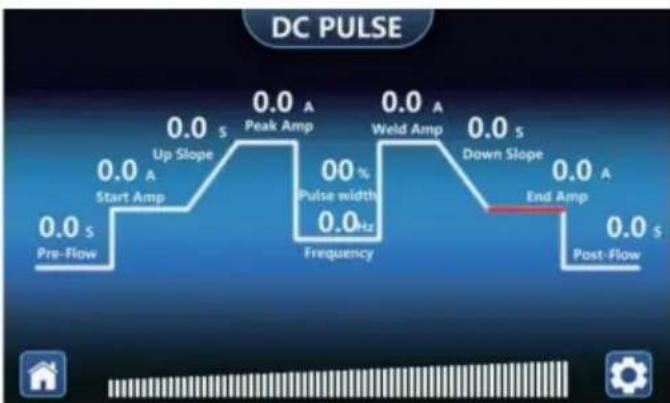

TABLEAU PARAMÉTRIQUE DES IMPULSIONS CO

	RAYONFONCTIONNALITÉVALEUR	DéFAUTSELECTIONNER RÉGLER
Pré-flux	0-10	0	Bouton2Select	Encodeurrèglement
DémarrerAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le haut	0-10	0	Bouton2Select	Encodeurrèglement
PeakAmp	10-200	10	Bouton2Select	Encodeurrèglement
ImpulsionFréquence	2-99,9	5	Bouton2Select	Encodeurrèglement
SoudureAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le bas	0-10	0	Bouton2Select	Encodeurrèglement
Largeur d'impulsion	10-90	50	Bouton2Select	Encodeur réglement
FinAmp	10-200	10	Bouton2Select	Encodeur réglement
Post-flux	0-10	0	Bouton2Select	Encodeur réglement

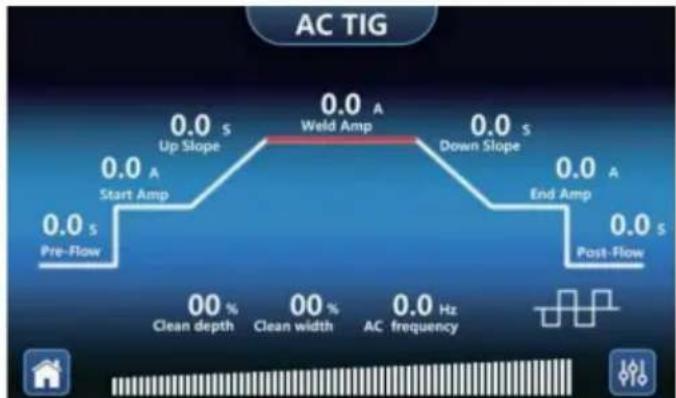

TABLEEAU DES PARAMÉTRES ACTIG

	RAYONFONCTIONNALITÉVALEUR	DéFAUTVALEUR	SÉLECTIONNER RÉGLER
Pré-flux	0-10	0	Bouton2Select	Encodeur réglement
DémarrerAmp	10-200	10	Bouton2Select	Encodeur réglement
Vers le haut	0-10	0	Bouton2Select	Encodeur réglement
SoudureAmp	10-200	10	Bouton2Select	Encodeur réglement
Vers le bas	0-10	0	Bouton2Select	Encodeur réglement
FinAmp	10-200	10	Bouton2Select	Encodeur réglement
Post-flux	0-10	0	Bouton2Select	Encodeur réglement
Profondeur de nettoyage	50-150	100	Bouton2Select	Encodeur réglement
Largeur propre	30-80	50	Bouton2Select	Encodeur réglement
Fréquence CA	20-200	20	Bouton2Select	Encodeur réglement

TABLEAU PARAMÉTRIQUE DES IMPULSIONS CA

FONCTIONNALITÉ	RAYON	DéFAUTVALEUR	SELECTIONNER RÉGLER
Pré-flux	0-10	0	Bouton2Select	Encodeurrèglement
DémarrerAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le haut	0-10	0	Bouton2Select	Encodeurrèglement
PeakAmp	10-200	10	Bouton2Select	Encodeurrèglement
ImpulsionFréquence	2-99,9	5	Bouton2Select	Encodeurrèglement
Largeur d'impulsion	10-90	50	Bouton2Select	Encodeurrèglement
SoudureAmp	10-200	10	Bouton2Select	Encodeurrèglement
Vers le bas	0-10	0	Bouton2Select	Encodeurrèglement
FinAmp	10-200	10	Bouton2Select	Encodeurrèglement
Post-flux	0-10	0	Bouton2Select	Encodeurrèglement
Profondeur de nettoyage	50-150	100	Bouton2Select	Encodeurrèglement
Largeur propre	30-80	50	Bouton2Select	Encodeurrèglement
Fréquence CA	20-200	20	Bouton2Select	Encodeurrèglement

La LED de protection thermique s'allume lorsque l'appareil a atteint la temperture maximale des composants internes. Cela se produit lorsque le cycle de service a eté dépasse.

Le soudeur s'eteindra automatiquement, mais le ventilateur continuera de fonctionner pour refroidir les composants surchauffes. Lorsqu'une tempereure sure sera atteinte, ciacuit de protection reactivera automatiquement la sortie du soudeur.

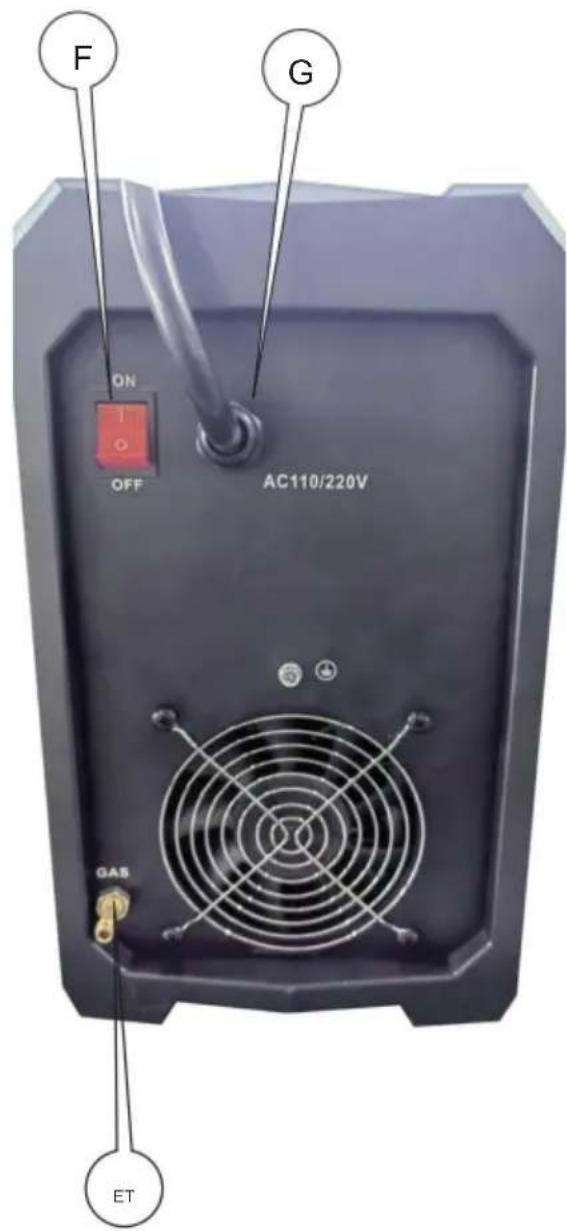

A:interface de sortie positive B:interface de commutation du pistonlet

C:interface gaz-électrique D:interface de sortie négative

E: Interface de gaz TIG F: Interrupteur d'alimentation G: Cordon d'alimentation

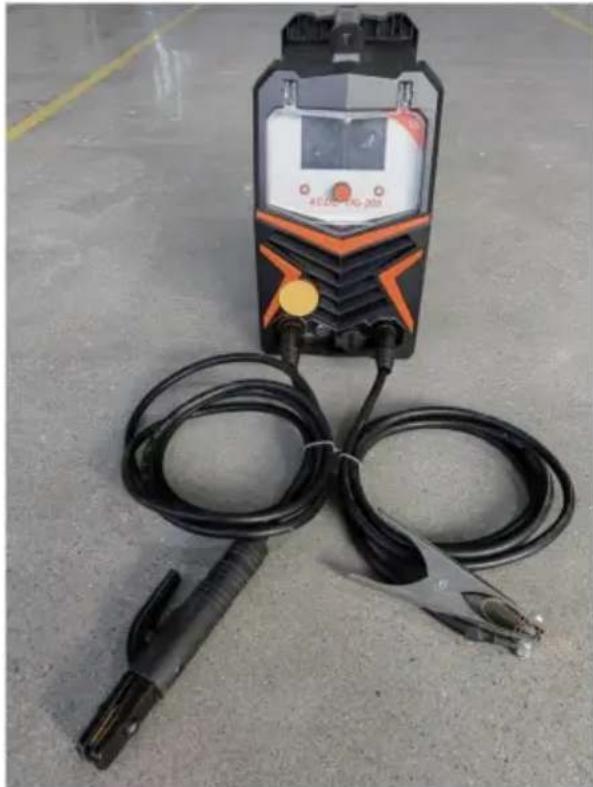

SOUDURE MANUELLE DébOGAGE ET FONCTIONNEMENT

1. Branchez la fiche d'alimentation et allumez l interrupteur d'alimentation.
2. Connectez la pince à souder à la port de sortie positif et connectez le pince de masse au port de sortie négatif.
3. Maintenez la piece à travailler avec un sol serrer.
4. Appuyez sur le bouton du mode de soudage pour changer au mode de soudage manuel.
5. Reglez le bouton actuel pour régler le courant à la plage appropriée.
6. Touchez l'electrode et la piece à usiner avec la pince à souder et démarrez l'arc soudage

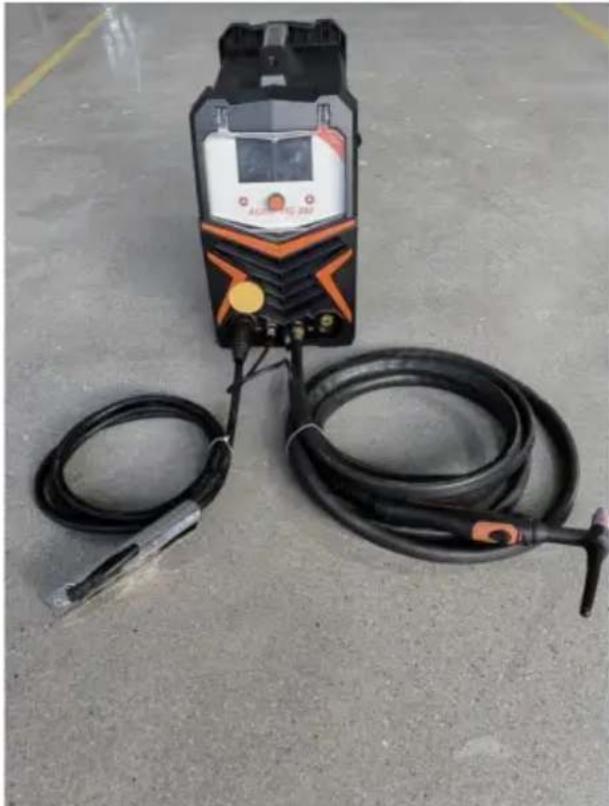

SOUDAGE À L'ARC SOUS ARGON DÉBOGAGE ET FONCTIONNEMENT

1. Allumez l'appareil et allumez l'interrupteur d'alimentation.
2. Connectez le piston et soudage à l'arc sous argon à l'interface gaz-électrique de la machine à souder et

serrez-le dans le sens des alguilles d'une montre.

1. Insérez la fiche à deux conducteurs de la torche dans la changer le port de la torche.
2. Connectez le connecteur rapide de la pince de terre à l'extrémité de sortie positive du soudeur et maintenez la piece avec la pince de masse.
3. Appuyez sur le bouton du mode de soudage pour passer à mode de soudage à l'arc sous argon.
4. Raccordez le tuyau de gaz de la bouteille de gaz à l'argon port de gaz de soudage à l'arc sur le panneau arrêté et serrez il avec la bande de gorge.
5. Tournez la vanne du cylindre pour atteindre la pression de soudage appropriée.
6. Selon l'épaissur de la plaque, tournez la bouton de réglage du courant pour obtenir le courant de soudage approprié.
7. Touchez l'electrode en tungstène de la soudure
   torche sur la piece à travailler, appuyez sur l'interrupteur du pistolet
   la poignée et la soudure commence

60329 Francfort-sur-le-Man.

VEVOR

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE

mm² 1 jeu 9. Pie * 1

1. Mascarilla facial *1

PANEL DE CONTROL Y VISUALIZACION
