GEBRUIKSAANWIJZING ACDC TIG-200 Vevor

Wij streven er voortdurend waar om u gereedschappen gegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdukkingen die wij gebruiken, geen alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groe topmerken en betekent Nietoodzakelijkkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken wanner u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

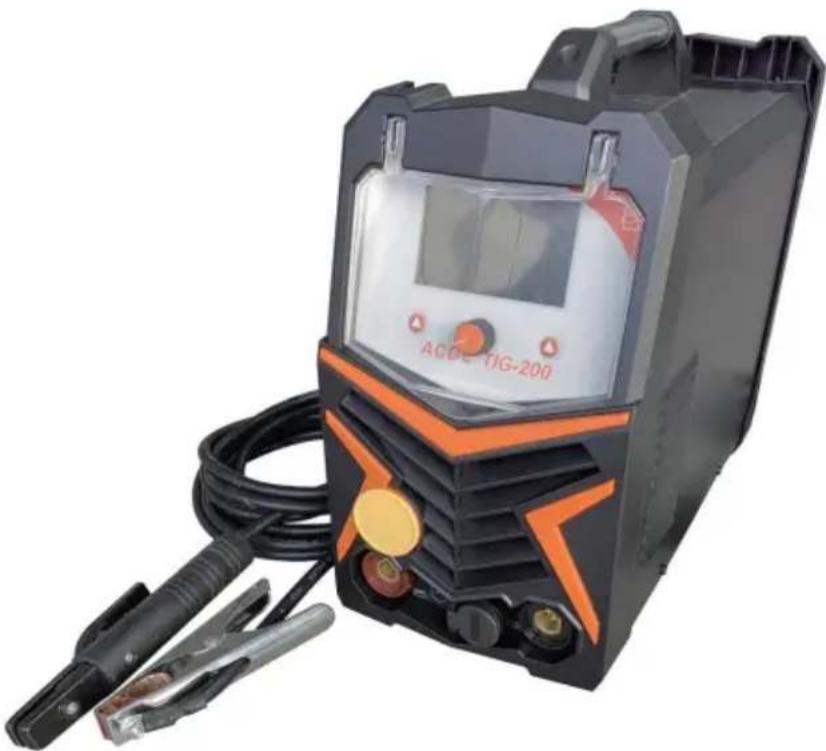

TIG Welder

Model: ACDC TIG-200

Let op: De productfoto is ter referentie, de werkelijkke details zich Doorslaggevend.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

	Waarschuwing: om het risico op letsel te verkleinen,要去 de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	CORRECTE VERWIJDERING voor Display Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. De symbool met een doorgestreepte afvalbak geeft aan dat het product gescheden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeeerd. Producten die als zodanig�ijn gemarkeeerd,logeniet mogen met het normale huisvuil worden weggegooid,maar要去en maar een inzamelpunt voor recycling elektrische en elektronische apparaten worden gebracht.
CE	Compliance is een EG-veiligheidscertificering.

De ACDCTIG-200 biedt een handige methode voor het uitvoeren van "stick"-lassen van koolstofstaal. Inverter technologie biedt de möglichkheid om dun of dik staal met precisie en gemak te階段en. bij het toevoegen

de optionele lift TGfoorts (niet inbegren), gasregelaar en een cilinder met beschemmas, de ACDC TIG-200 wordt TIG-lasser.

SPECIFICATIONS

uitgangsstroom Bereik:	Ingangsstroom	Ingangsspanning	Beoordcoild Werkcyclus	Diameter staaf Materialaal staaf
MMA 110V40-130A220V 40~180A	ik1 max 45A (110V) enik1 34,8A (110V)ik1 maximaal 34A (220V)ik1 effctief 26,3A (220V)	110V of 220V	20%@110V130A220V180A	1/16~6/311,6~5,0 mm	E6010 E6011E6013 E7014E7018Sroestvrij staal
TIG-lassen 110V10-150A220V 10~200A		110V of 220V	20%@110V150A220V200A	1/16~5/321,6~4,0 mm

WERKCYCLUS

De nominale inschakelduur heeft betrekking op de hoeveelheid laswerk die binnen een bepaalde tijd kan worden verricht.

De ACDCTIG-200 heft een duty cycle van 60% bij 195A. Het is het makkelijkst om maar uw lastijd te kijken in blokken van 10 minutes en de duty cycle is een percentage van die 10 minutes. Als u last op 195A met een duty cycle van 60%

cle , binnen een tijsblok van 10 minuten kurz u 6 minuten setzen met 4 minuten koeling voor de lasser . Als de lasser automatisch uitschakelt, blijdtuty cycle is oververhitte – , de ventilator darüberien om de

componenten overschreten. wanner een veilige temperatuur is bereikt, is de lasuitgang wel lasser schakelt automatisch de ingeschakeld. Om de duty cycle te verhogen, kurz u de ampere-uitgangsregeling verlagen.

LEES EN BEGRIJP ALLE INSTRUCTIES EN VOORZORGSMAATREGELEN VOORDAT U VERDERGAAT.

Deze unit geeft een krachtige hoge spanning en extremeitte af die ernstige brandwonden, vermingkng, elektrische schokken en de dood kannenveroorzaken. VEVOR is Niet aansprakelijk voor de gevolgen van opzettelijk of onopzettelijk verkeerd gebruik van dit product.

VEILIGHEIDSINFORMATIE

De volgende uitleg worden in de handleiding bij dit product geveen: , op de etikettering en op alle andere verstrekte informatie

DANGER

GEVAAR geegt een gevaarlijke situatie aan die

, indien nicht vermeden, zal resulteren in de dood of ernstig letsel

WARNING

WAARSCHUWING geften gevaarlijke situatie aan die , indien Niet vermeden, kan leiden tot de dood of ernstig letsel.

CAUTION

LET OP AAN Wordt samen met het veiligheidswaarschuwingssymbool gebruikt en geeft een gevaarlijke situatie aan , indien Niet vermeden, zou kunnen rasaiterden die kan leiden tot Licht of matig letsel.

NOTICE

NOT DE worden gebruikt voor praktijken die geen verband houden met persoonlijk letsel.

LEES INSTRUCTIES

Lees deze handleiding zorgvuldig door en zorg dat u deze begrijpt voordat u het lasapparaat gebruikt. Bewaar de handleiding voor toekomstig gebruik.

DANGER ELEKTRISCHE SCHOK KAN DODELIJK ZIJN!

Onjuist gebruik van een elektrisch lasapparaat kan leiden tot elektrische schokken, letsel en de dood! Lees alle voorzorgsmaatregelen die in de handleiding van het lasapparaat staan beschreiben om de kans op elektrische schokken te verkleinen.
Koppel het lasapparaat los van de stroomvoorziening voordat u het monteert, demonteert of onderhoudt. fakkel, contacttip en bij het installereren of verwijderen van spreieers.
Draag altijd droge, beschemende kleding en leren lashandschoenen en geisoleerd schoeisel.
Geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschemen.
Als er andere personen of huisdieren in de buurt zijn van de lasruimte, kurbebruik lasschemen om omstanders te beschemen er vonden ontstaan.
Gebruik de lasser altd in een schone, droge, goed geventileerde ruimte. Gebruik de lasser niet in regenachtige of slecht mcken nat, geventileerde ruimtes.
- De elektronde en werk- (of aardings-) circuits zich eigletrisch "heet" wanner de lasser aan staat. Laat deze "hete" onderden nicht in contactkommen met uw blote huid of natte kleding.
- Scheid uzelf van het lascircuit door isolatiematten te gebruiken om contact met de lasstroom te voorkomen. werkoppervlak.
Zorg ervoor dat het werkstuk goed worden ondersteund en geaard voordat u met een elektrische installmentie begint. lasbewerking.
- Bevestig de aardklem altijd aan het te階段en stuk en zo zich mogelijk bij het lasgebied. möglichk. Dit geeft de minste watstand en de Beste las.

Bij elektrisch lessen ontstaan vonden die met hoge snelheid over groe afstanden kuren worden afgevoerd, waardoor ontvambare of exploderende dampen en materialen kuren ontbranden.
- Gebruik het elektrische booglasapparaat Niet in ruimtes waar ontvlambare of explosieve dampen aanwezig zich.
- Niet gebruiken in de buurt van brandbare oppervlakken. Verwijder alle brandbare items binnen 35 voet van de lasgebied.
Zorg dat u altijd een brandblusser bij de hand hebtijdens het loosen. Gebruik

lasdekens om geverfde en/of brandbare oppervlakken te beschemen, zoals rubberen tochtstrips, motoren, enz. dashboards

Zorg ervoor dat de voeding de juiste bedrading heeft om het stroomverbruik aan te kunnen.

WARNING ELEKTROMAGNETISCHE VELDEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

• Het elektromagnetische veld dat worden gegeneerd tijdens booglassen kan interfereren met verschillende elektrische en elektronische apparaten, Zoals pacemakers. Ledereen die dergelijkke apparaten gebrukt, moet Raadpleeg uw arts voordat u elektrisch.gaat階段.

Bootstelling aan elektromagnetische velden tijdens het lastingen kan andere gezondheidseffecten hebben die nicht bekend zich bekend.

WARNING

BOOGSTRALEN KUNNEN BRANDEN!

Boogstralen produceren intense ultraviolet straling die de blootgestelde huid kan verbranden en oogletsel kan voroorzaken. schade. Gebruik een schild met het juiste filter (minimaal #1 1) om uwogen te beschermen gegen vonken en de stralen van de boog bij het階段en of bij het observeren van open booglassen (zie ANsl Z49.1 en Z87.1 voor verilgheidsnormen).
Draag geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschermen.
Als er andere personen of huisdieren in de buurt van het laswerk aanwezig zich, gebruik dan lasschemen om omstanders te beschemen. van vonken en boogstralen.

WARNING

DAMPEN EN LASGASSEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

• Dampen en gassen die vrijkomen tijdens hetijken zich gevaarlijk. Adem geen dampen in die vrijkomen tijdens hetijken. Draag een door OSHA goedgekeurd admehalingstoestel tijdens hetijken.
• Werk alkijd in een goed geventileerde ruimte.
• Las nooit gecoate materialen, waaronder maar Niet beperkt tot: gedacmeerd, gegalvaniseerd,

CAUTION

Verf.HEET METAAL EN GEREEDSCHAP ZULLEN BRANDENI

Bij elektrisch lessen worden metaal en gereedschappen verhit tot temperaturen die ernstige brandwonden konnen voorzaken!
Gebruik beschemenditebestendige handschoenen en kleding bij het lessen met Eastwood of een ander type lasapparaat uitrusting. Raak nooit een afgekoeld gelast werkoppervlak aan.branderpunt of mondstuk totdat ze volledig zich

CAUTION

VLIEGENDE METAALSPANNERS KUNNEN LETSEL VEROORZAKEN!

Sijpen en schuren za metaalspanen, stof, pun en vonden met hoge snelheid uiststoten. Draag een goedgekeurde veiligheidsbril om oogletse te voorkomen. Draag een door OSHA goedgekeurde

ademhalingsbescherming tijdens het slijpen of schuren.

Lees alle handleidingen die bij de specifieke slijpmachines, schuirmachines of andere elektrische gereedschappen zich geleverd voordat u ze gebruikt. en na het lasproces. Wees op de hoogte van alle veiligheidswaarschuwingen voor elektrisch gereedschap.

VEREISTE ITEMS

Voordat u de TIG/MMA 205 ST CK WELDER gaat gebruiken

1

Zorg ervoor dat u het volgende heeft:

• Een goed geaarde 1-fase 1 10/220 volt AC, 50/60 Hz, 50 A stroomonderbreker.
  LET OP: het apparaat要去 geaard zich on goed en veilig te konnen werkken!
  Een schone, veilig, goed verlicht, droge en goed geventleerde werkruimte.
• Een nicht-ontvlambaarshirt met lange mouwen of een lasjas - Robuste

lashandschoenen

Automatisch verduisterende lasheim voor oogbeschemming tijdens laswerkzaamheden. Let op: MOET een #1 1 Hetzelfde of donkerder.
- Speciale lasborstels van roestvrij staal voor elk te lassen material.

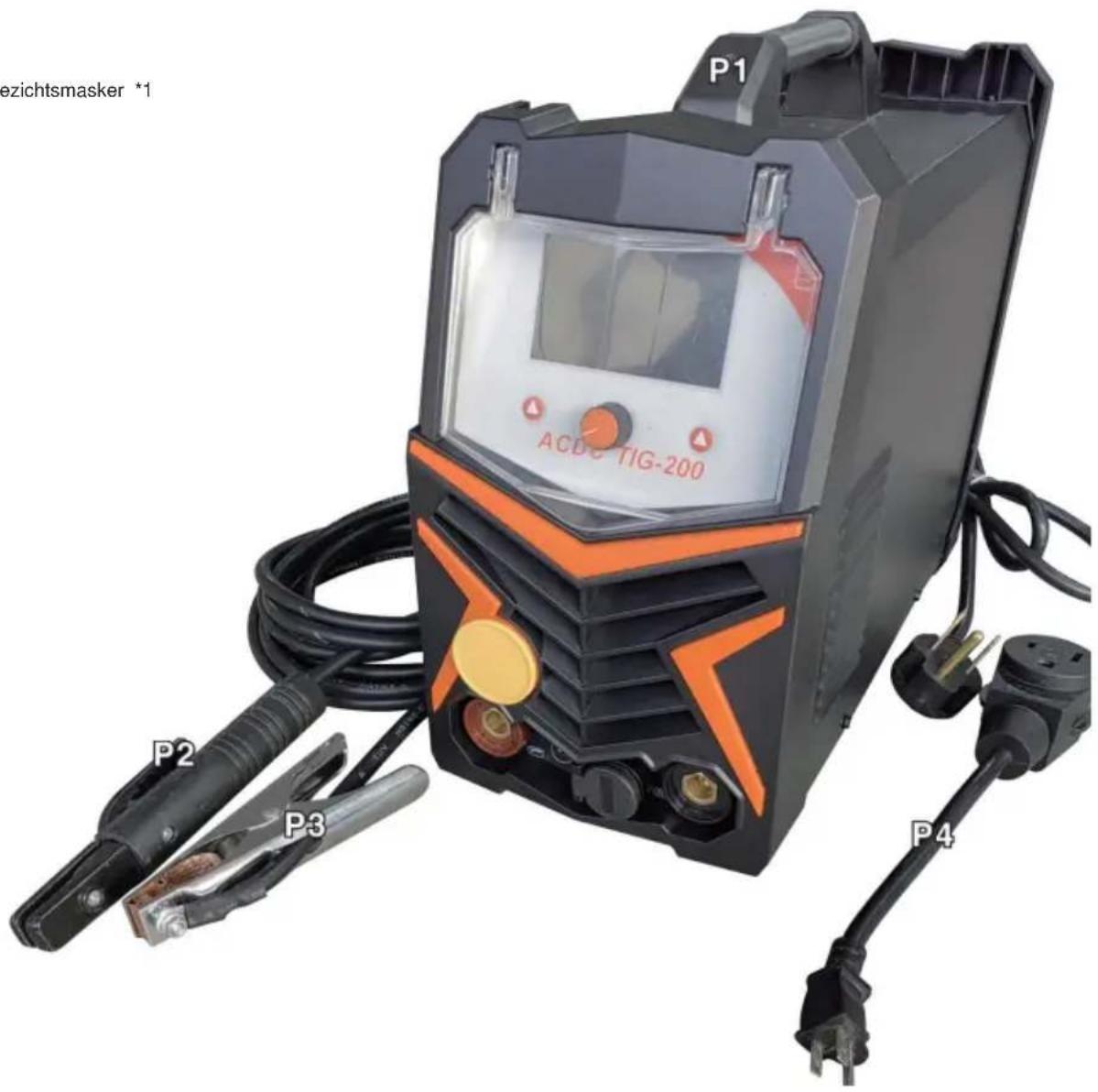

INHOUD

Haal alle onderdelen uit de doos. Vergelijk ze met de onderstaande lijst om er zeker van te zich dat de unit compleet is.

1. ACDC TIG-200
2. Stroomadapterkabel (apparaat met dubbele voeding) 3,2 m 25 mm²

Aardklem 300A 1 set 4,2 m 25 mm² elektrische las

tang 3001 set 5,3 m luchtbuis *1 6. Tracheolaryngeale band

*2 7.

Argonbooglasgasmeter *1 8.WP-17

13 mm² TIG-lastoorts 1 set 9. Voet *1

1. Geichtsmasker *1

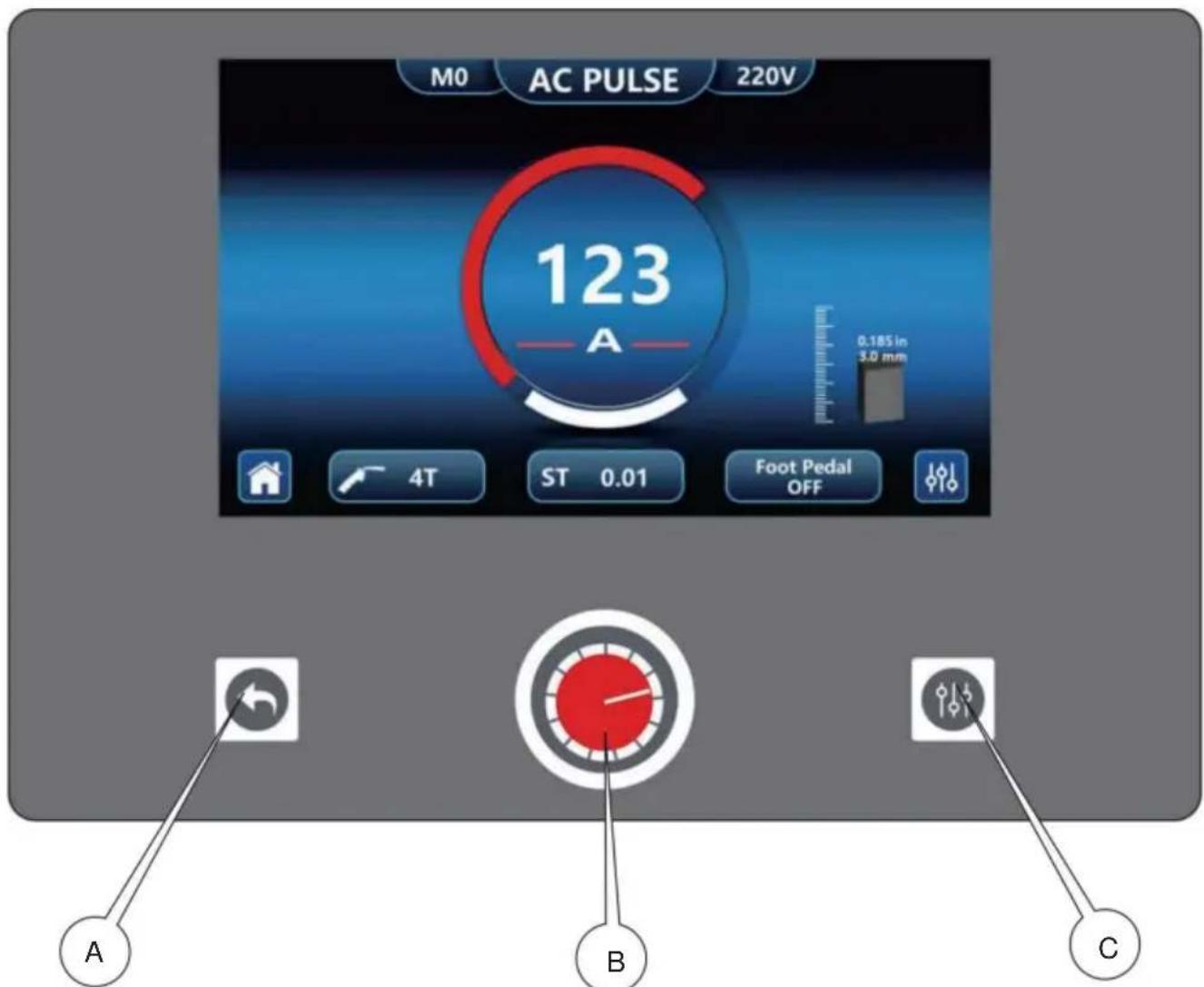

BEDIENINGSPANEEL EN WEERGAVEPANEL

Knop 1 coderder Knop 2

Klik op de knop om de functie te selecteren die u stabel wilt houden Alarm op het scherm, zoals thermische beveiliging

INSTRUCTIES VOOR DE BEDIENING VAN HET PANELEEL

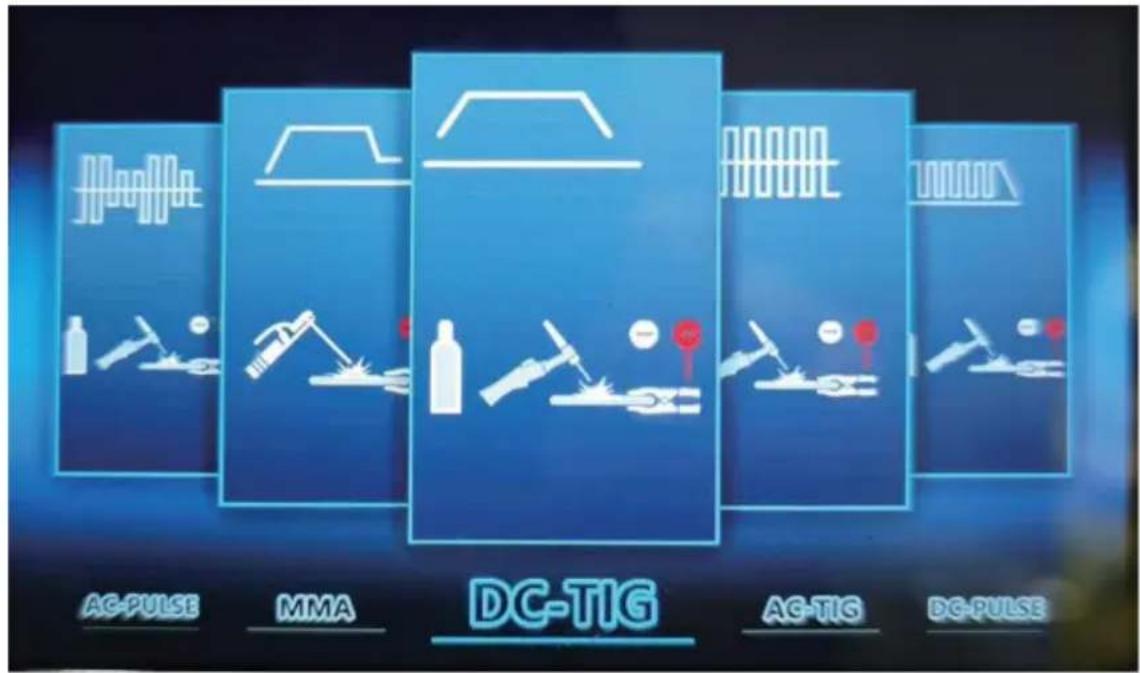

LASTYPESELECTIE

y Roterende encoder, cyclus om 5 lastypen te kiezen: DC handmatig lessen, DCargonboog lessen,AC argonbooglassen, DC-pulslassen, AC-pulslassen.

y Selecteer het gewenste lastype en druk op de encoder om het bedieningsschem te openen. y De afbeelding die op de interface voor het selecteren van het lastype worden weergegeven, is als volgt:

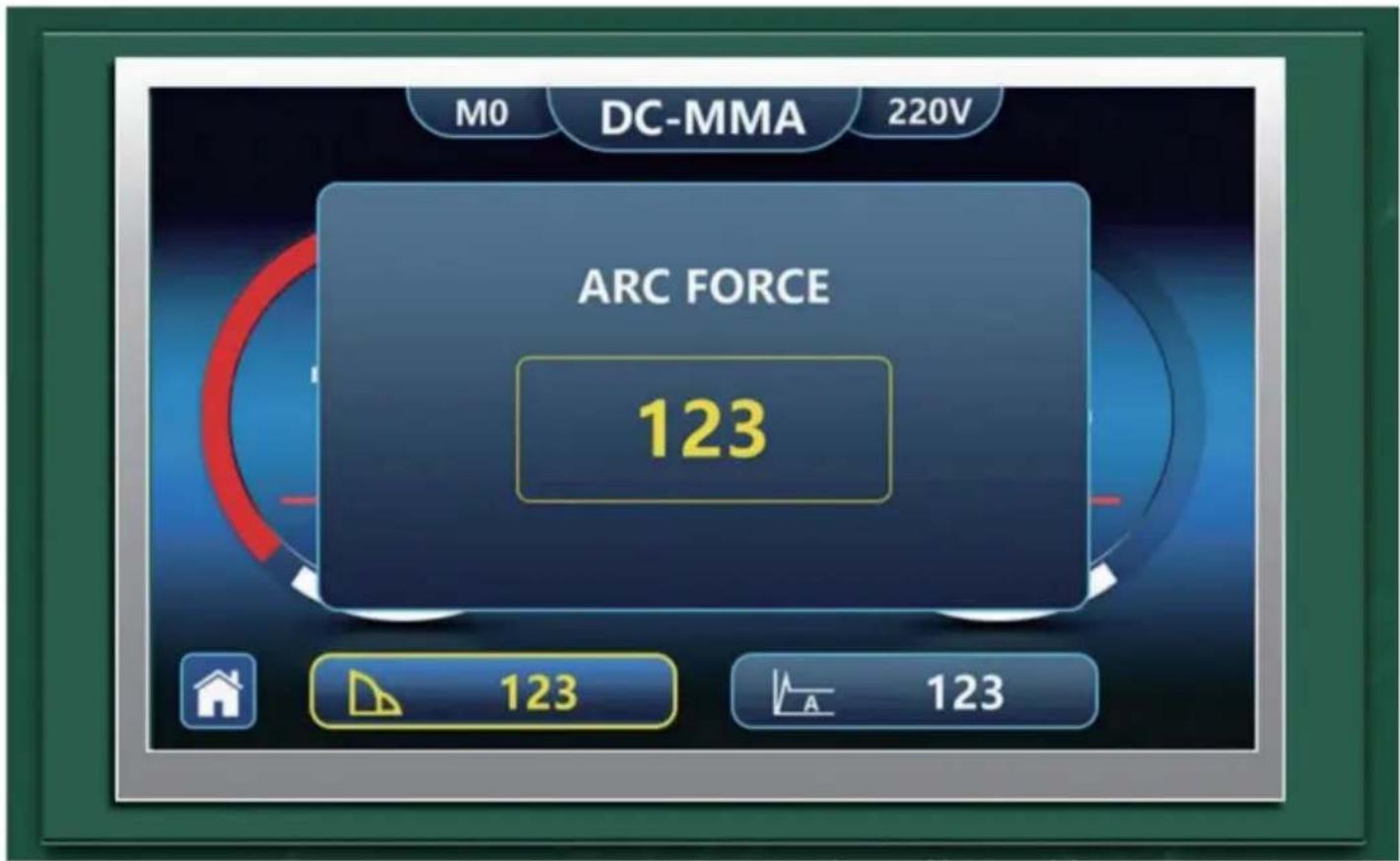

DC MMAOPERATIEPAGINA

y MMA-indicator, indicator voor de stroomstatus. y

Weergave van de huidige en werkelijkke

spanning. y Knop 1: kommt overeen met het interface-return-icoon, druk hierop om terug te keren maar het lastype selectieinterface.

y Encoder: draai om de stroom aan te passen, druk op de encoder en draai om anti-stick, anti-shock, stuwstroom en boogstroom te selecteren, selecteer de vereiste aanpassingsparameters

en druk nogmaals om het aanpassingsvenster te openen, draai de encoder om de parameters aan te passen en druk ten slotte om te bevestigen en het pop-upvenster te verlaten (u=kunt op elk gewenst moment op de knop drukken).

tijdijdens het aanpassingsproces 1 Verlaat de huidige parameterinstelling; Als u Niet

Als u tijdens het aanpassen van de parameers een handeling uitvoert, keert het apparaat automatisch terug naar de oorspronkelijke stand.

huidige aanpassingsstatus na 5 seconden.

FUNCTIE		STANDAARDWAARDE REGULERENRADIUS
DC-stroom	40-200	40	Encoderregeling
OP	AANyUIT	OP	Encoderregeling
VFRSELLKEN	AANyUIT	OP	Encoderregeling
ARC-kracht 0-60		0	Encoderregeling
HOTStart	0-60	0	Encoderregeling

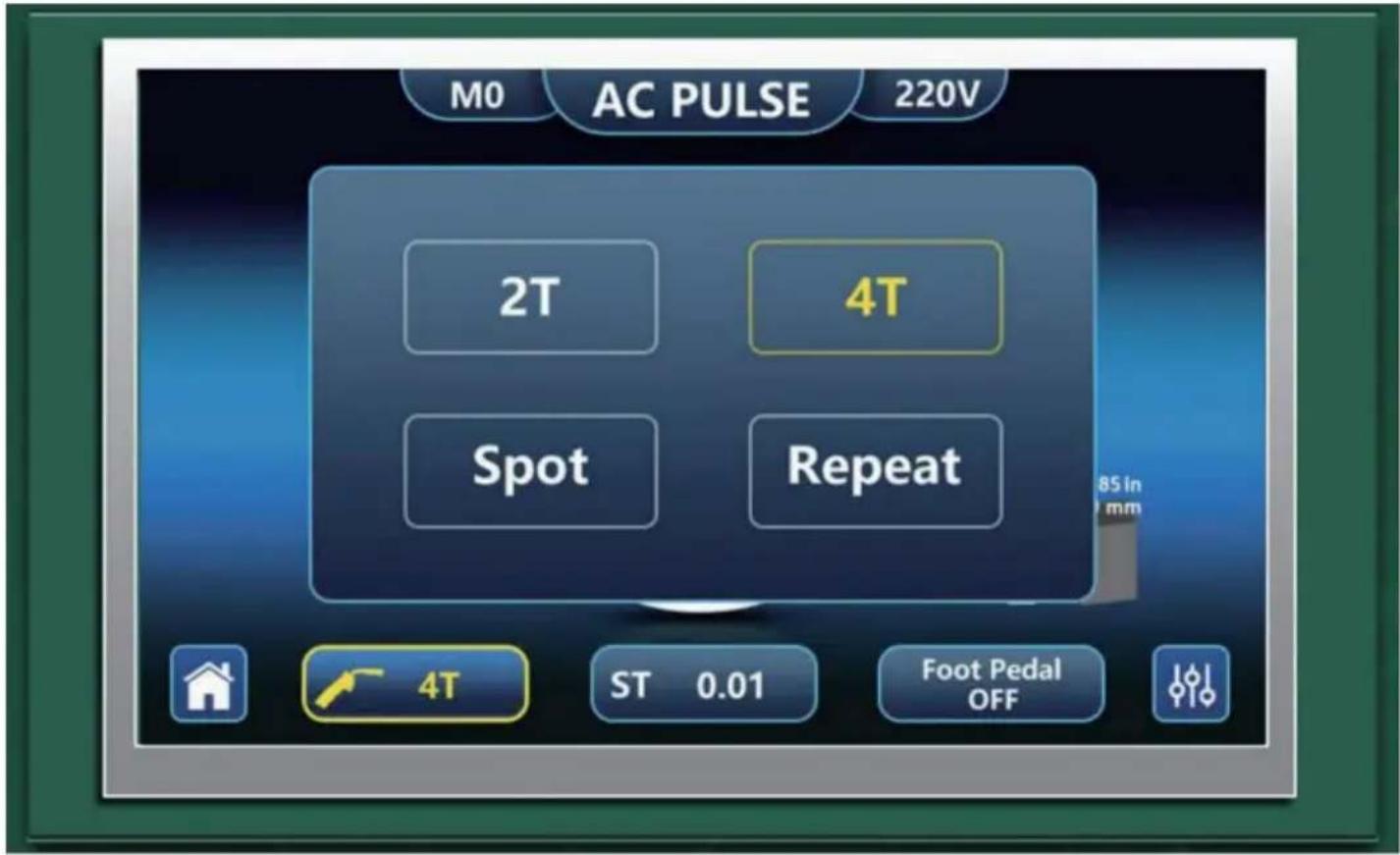

DCTIG,ACTIG, DC PULSE, AC PULSEOPERATIE PAGINA BESCHRIJVING

y Indicatie van het lastype, indicatie van de stroomstatus. y Weergave

van de stroom en deplaatdikte. Knop 1:

Druk op de knop om terug te keren maar het lastype. selectieinterface.

y Encoder: draai de aanpassingsstroom (automatisch aanpassen aan deplaatdike), druk op

de encoder en draai om de bedieningsmodus, punctlastijd, intervaltijd, pedaalschakelaar te selecteren, selecteer de vereiste aanpassingsparameters en druk nogmaals om de pop-up te openen aanpassingsvenster, draai de encoder om de parameters aan te passen en druk ten slotte op om te bevestigen en verlaat het pop-upvenster (u kunt op elk gewenst moment tijdens de aanpassing op de knop drukken proces 1 Verlaat de huidige parameterinstelling; Als u geen enkele bewerking uitvoert tijdens parametaanpassing, keert这一切 automatisch terug maar de huidige aanpassingsstatus nadat 5 seconden.

y Knop 2: Gaaar de interface voor complexe instellen, druk op de terugknop 2 om te selecteren

parameters, de encoder om de waarde aan te passen, druk op 1 om terug te keren maar de bovenste interface.

FUNCTIE	RADIUS	STANDAARDWAARDE REGULEREN
Huidig	10-200	10
Werkingsmodus	2T, 4TSPOTýHERHAAL	2T
SpotTijd	0,01S-9,99S	0,01S
Intervaltijd	0,01S-9,99S	0,01S
Voetpediaal	UITýAAN	UIT

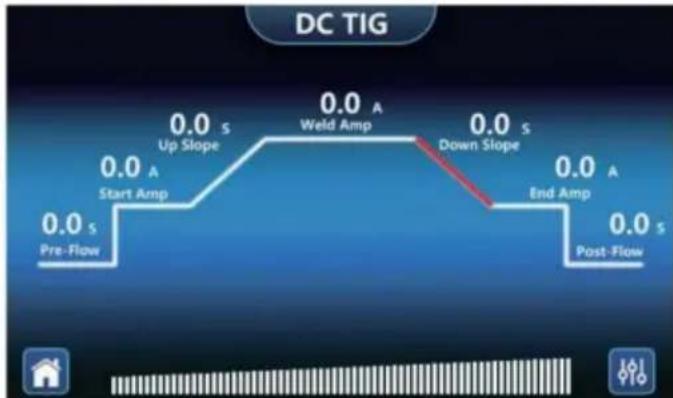

DCTIG PARAMETERSTABEL

FUNCTIE	RADIUS	STANDAARD WaarDE	SELECTER	REGULEREN
Voorstroom	0-10	0	Knop2Selecteren	Coderer verordening
StartAmp	10-200	10	Knop2Selecteren	Coderer verordening
OmhoogSlope	0-10	0	Knop2Selecteren	Coderer verordening
Lasversterker	10-200	10	Knop2Selecteren	Coderer verordening
Hellingafwaarts	0-10	0	Knop2Selecteren	Coderer verordening
EindAmp	10-200	10	Knop2Selecteren	Coderer verordening
Na-stroom	0-10	0	Knop2Selecteren	Coderer verordening

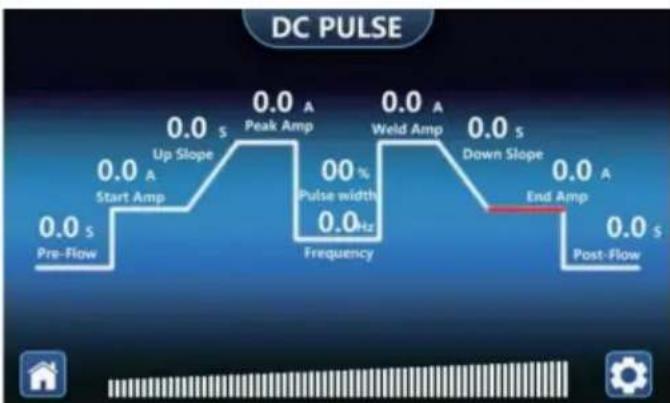

DC-PULSE-PARAMETERTABEL

	RADIUSFUNCTIEWAARDE	STANDAARD
		NCTIE	SELECTER	REGULEREN
Voorstroom	0-10	0	Knop2Selecteren	Codeerderverordening
StartAmp	10-200	10	Knop2Selecteren	Codeerderverordening
OmhoogSlope	0-10	0	Knop2Selecteren	Codeerderverordening
PiekAmp	10-200	10	Knop2Selecteren	Codeerderverordening
PolsFrequentie	2-99.9	5	Knop2Selecteren	Codeerderverordening
Lasversterker	10-200	10	Knop2Selecteren	Codeerderverordening
Hellingafwaarts	0-10	0	Knop2Selecteren	Codeerderverordening
Pulsbreedte	10-90	50	Knop2Selecteren	Codeerder verordening
EindAmp	10-200	10	Knop2Selecteren	Codeerder verordening
Na de stroom	0-10	0	Knop2Selecteren	Codeerder verordening

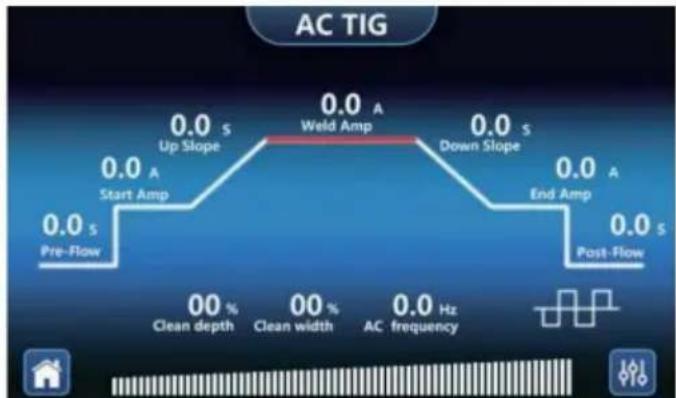

ACTIEVE PARAMETERTABEL

	RADIUSFUNCTIEWAARDE	STANDAARDNCTIEWAARDE	SELECTEER	REGULEREN
Voorstroom	0-10	0	Knop2Selecteren	Codererverordening
StartAmp	10-200	10	Knop2Selecteren	Codererverordening
OmhoogSlope	0-10	0	Knop2Selecteren	Codererverordening
Lasversterker	10-200	10	Knop2Selecteren	Codererverordening
Hellingafwaarts	0-10	0	Knop2Selecteren	Codererverordening
EindAmp	10-200	10	Knop2Selecteren	Codererverordening
Na de stroom	0-10	0	Knop2Selecteren	Codererverordening
Schone diepte	50-150	100	Knop2Selecteren	Codererverordening
SchoneBreedte	30-80	50	Knop2Selecteren	Codererverordening
AC-frequentie	20-200	20	Knop2Selecteren	Codererverordening

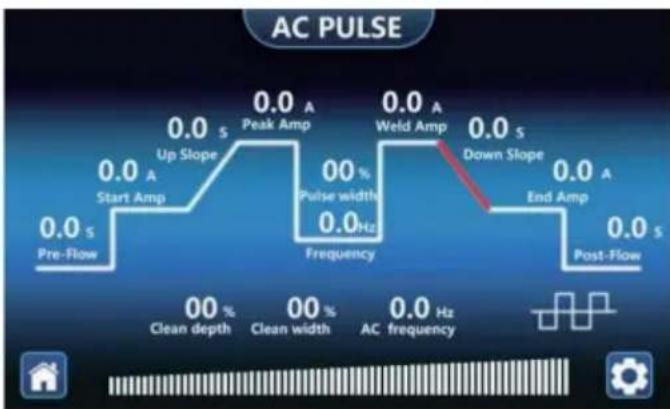

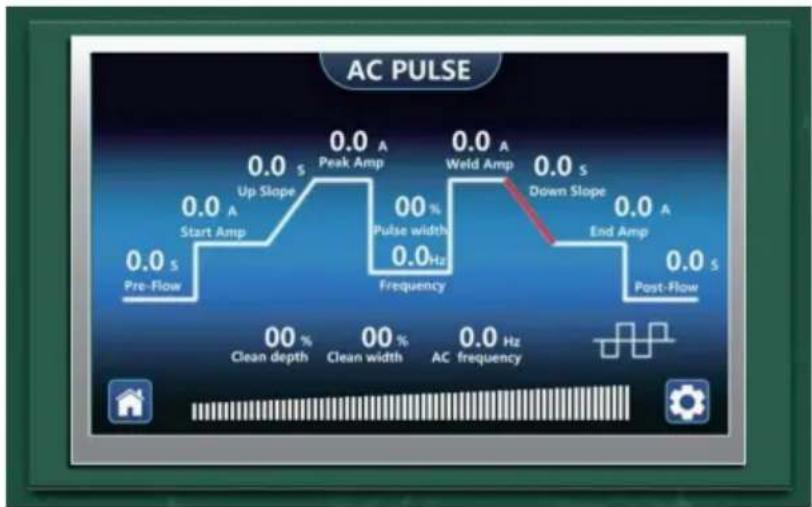

AC-PULSE-PARAMETERTABEL

FUNCTIE	RADIUS	STANDAARD WaarDE	SELECTEER	REGULEREN
Voorstroom	0-10	0	Knop2Selecteren	Codeerder verordening
StartAmp	10-200	10	Knop2Selecteren	Codeerder verordening
OmhoogSlope	0-10	0	Knop2Selecteren	Codeerder verordening
PiekAmp	10-200	10	Knop2Selecteren	Codeerder verordening
Pols Frequentie	2-99.9	5	Knop2Selecteren	Codeerder verordening
Pulsbreedte	10-90	50	Knop2Selecteren	Codeerder verordening
Lasversterker	10-200	10	Knop2Selecteren	Codeerder verordening
Hellingafwaarts	0-10	0	Knop2Selecteren	Codeerder verordening
EindAmp	10-200	10	Knop2Selecteren	Codeerder verordening
Na-stroom	0-10	0	Knop2Selecteren	Codeerder verordening
Schone diepte	50-150	100	Knop2Selecteren	Codeerder verordening
SchoneBreedte	30-80	50	Knop2Selecteren	Codeerder verordening
AC-frequentie	20-200	20	Knop2Selecteren	Codeerder verordening

Thermische bescherming LED Licht op wanner de unit de maximale interne componenttemperatuur heeft bereikt. Dit gebeurt wanner de duty cycle is overschreten.

Het lasapparaat schakelt automatisch uit, maar de ventilator blijft draaien om de oververhitte onderdelen af te koelen. Zodra een veilige temperatuur is bereikt, schakelt steiligingscircuit de lasuitgang automatisch wee in.

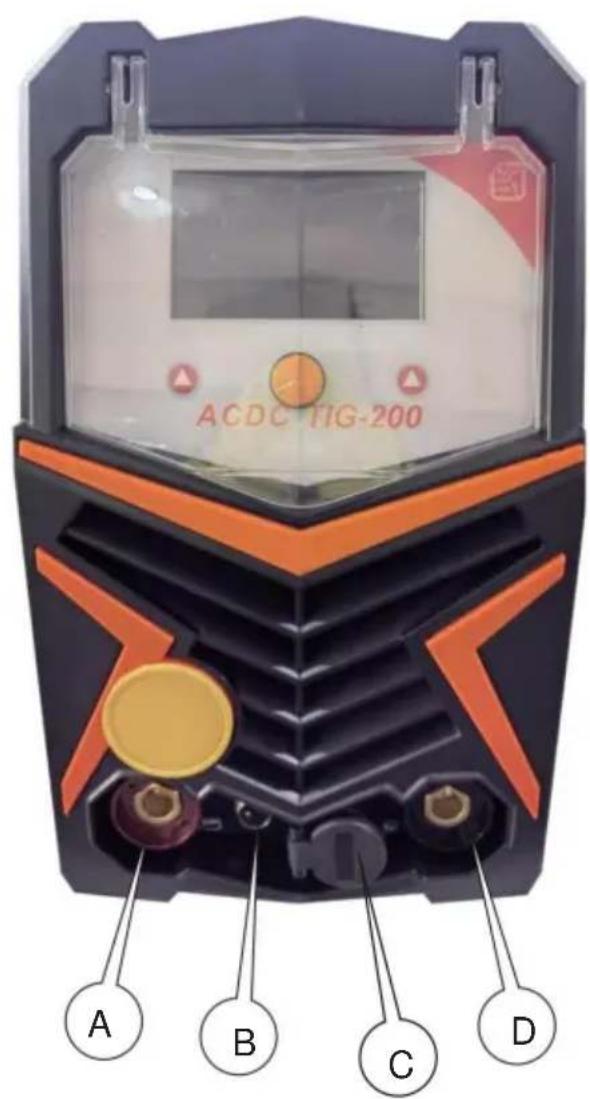

A: positieve uitgangsinterface B: interface voor pistoolschakelaar

C: gas-elektrische interface D: negatieve uitgangsinterface

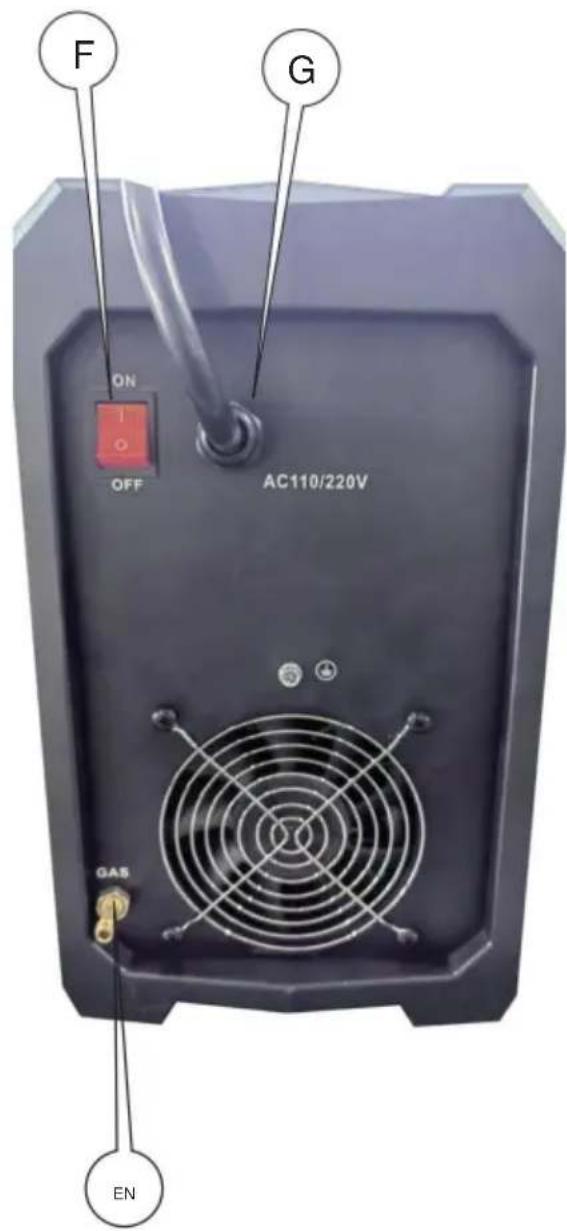

E:TIG-gasinterface F: Aan/uit-schakelaar G: Netsnoer

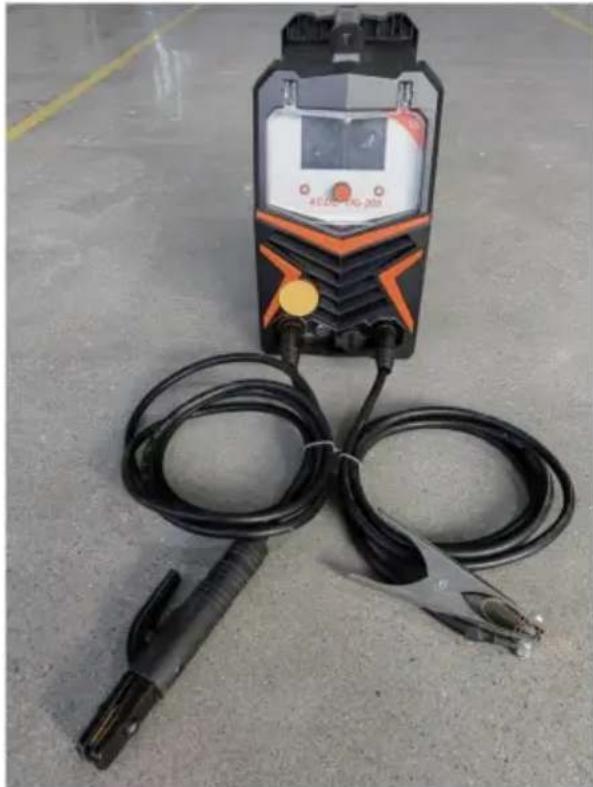

HANDMATIG LASSEN DEBUGGEN EN BEDIENING

1. Sluit de stekker aan en zet het apparaat aan. aan/uit schakelaar.
2. Sluit de las-tang aan op de positieve uitgangspoort en sluit de aardklem aan op de negatieve uitgangspoort.
3. Houd het werkstuk vast met een grondpen klem.
4. Druk op de lasmodusknop om te schakelen\ haar de handmatige lasmodus.
5. Pas de huidige knop aan om de stroom binnen het juiste bereik.
6. Raak de elektrode en het werkstuk aan met de las tang, en start de boog階段en

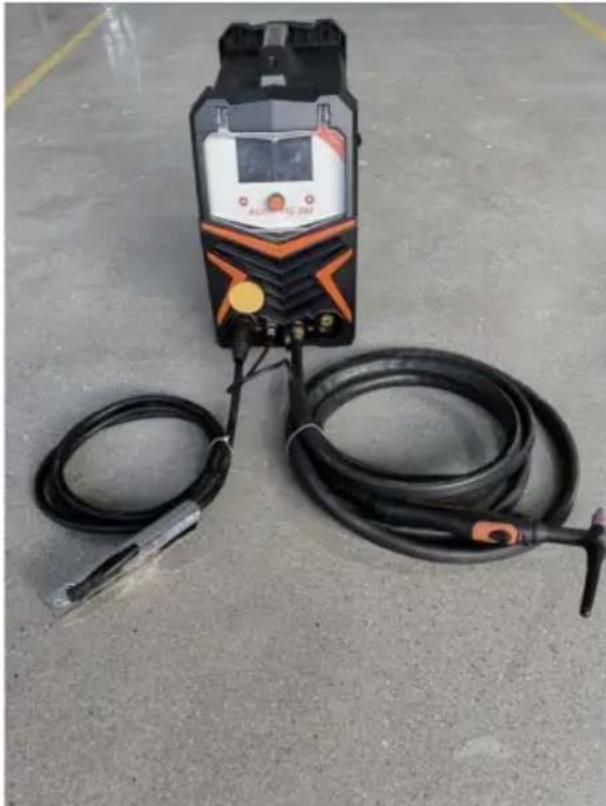

ARGON BOOGLASSEN DEBUGGEN EN BEDIENING

1. Schakel het apparaat in en zet de aan/uit-schakelaar aan.
2. Sluit het argonbooglaspistool aan op de gas-elektrische interface van de lasmachine en Draai het met de klok mee vast.
3. Steek de tweederige stekker van de toorts in de schakelpoort van de toorts.
4. Sluit de snelkoppeling van de aardklem aan op het positieve uitgangseinde van de lasser en houd het werkstuk met de aardklem.
5. Druk op de lasmodusknop om over te schakelen waar Argonbooglasmodus.
6. Sluit de gasleiding van de gascilnder aan op de argon booglasgaspoort op het achterpaneel en draai vast het met de keelband.
7. Draai de cylinderklep tot de gewenste lasdruk is bereikt.
8. Draai de plaat volgens de dikte van de plaat stroomregelknop om de juiste lasstroom te verkrijgen.
9. Raak de wol Fraamelektrode van de las aan brander op het werkstuk, druk op de pistoolschakelaar de handgreep en het lassen begint
