Type de produit	Vérin hydraulique
Marque	Vevor
Modèle	ZX0901 ITEM 50T
Capacité maximale	50 tonnes
Course maximale	185 mm
Distance de travail maximale	983 mm
Distance de travail minimale	83 mm
Type d'alimentation	Manuelle (pompe à levier)
Fonctions principales	Pressage, pliage, redressage, formage
Applications typiques	Roulements d'alternateur, roulements d'essieu, joints universels
Matière principale	Acier robuste
Poids (estimé)	Environ 80 kg
Type d'huile hydraulique	Huile hydraulique de qualité 15#
Soupape de décharge	Oui, pour libération de pression
Ligne de limite de course	Oui, ne pas dépasser la course maximale
Sécurité	Ne pas utiliser au-delà de la capacité nominale, éviter les charges décentrées
Entretien	Inspection avant chaque utilisation, lubrification, nettoyage avec un chiffon humide
Pièces détachées fournies	Boulons, rondelles, écrous, poignée, bloc, goupille fendue
Garantie	Assistance technique et certificat de garantie électronique via www.vevor.com/support
Instructions de purge	Ouvrir la soupape de décharge, pomper lentement pour évacuer l'air

FOIRE AUX QUESTIONS - ZX0901 ITEM 50T Vevor

Quelle est la capacité maximale de ce vérin hydraulique ?

La capacité maximale est de 50 tonnes. Ne pas dépasser cette charge sous peine d'endommager l'équipement.

Comment purger l'air du vérin ?

Retirez le bouchon de remplissage d'huile à l'arrière, ouvrez la soupape de décharge, puis pompez lentement avec la poignée jusqu'à ce que de l'huile sorte du trou. Replacez le bouchon et refermez la soupape.

Quelle huile hydraulique utiliser ?

Utilisez de l'huile hydraulique de qualité 15#. Le niveau doit être juste en dessous du trou de remplissage.

Comment régler la hauteur de la table de travail ?

Utilisez le cliquet pour soulever légèrement la table, retirez la goupille, ajustez la hauteur, puis replacez la goupille dans le trou approprié. Abaissez la table sur la goupille.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser au-delà de la capacité nominale, éviter les charges décentrées, garder mains et pieds éloignés de la plaque de levage pendant le pressage, et toujours libérer la charge avant entretien.

Comment entretenir le vérin ?

Avant chaque utilisation, inspectez les pièces pour détecter toute défaillance. Nettoyez avec un chiffon humide. Lubrifiez les surfaces exposées avec une huile légère pour éviter la rouille.

Que faire si le vérin ne se rétracte pas ?

Cela peut être dû à une surcharge ou à un niveau d'huile insuffisant. Vérifiez le niveau d'huile et purgez l'air si nécessaire. Ne pas forcer la rétraction.

Puis-je utiliser ce vérin pour d'autres applications que le pressage ?

Il est conçu pour le pressage, pliage, redressage et formage dans les ateliers automobiles et industriels. Ne pas l'utiliser comme table d'assemblage ou support de fixation.

Où trouver les pièces de rechange ?

Les pièces de rechange (boulons, poignée, blocs, etc.) sont incluses dans le colis. Pour des pièces supplémentaires, contactez le support Vevor via www.vevor.com/support.

Comment utiliser la poignée du cric ?

Insérez l'extrémité étroite de la poignée dans la plus grande et engagez la goupille dans la fente. Serrez la soupape de décharge, puis insérez la poignée dans le connecteur et pompez de haut en bas.

MODE D'EMPLOI ZX0901 ITEM 50T Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

BOUTIQUE PRESSE

(CYLINDRE HYDRAULIQUE)

MODÈLE : ZX0901 ARTICLE 50T

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOUTIQUE PRESSE

MODÈLE : ZX0901 ARTICLE 50T

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS. NOTEZ LES EXIGENCES DE FONCTIONNEMENT SÉCURITAIRE, AVERTISSEMENTS ET MISES EN GARDE.

1. N'utilisez pas la presse d'atelier au-delà de sa capacité nominale.
2. Attention ! Si vous détectez quelque chose qui pourrait indiquer une menace structurelle imminente, ou en cas de défaillance de la presse d'atelier, cessez immédiatement de l'utiliser.
3. N'installez pas cet équipement sur une surface en asphalte, en bois, molle ou carrelée. Assurez-vous que la presse d'atelier est solidement fixée sur un sol sec, sans huile ni graisse, plat et de niveau, en béton, capable de supporter le poids combiné de la presse d'atelier, de la pièce à usiner et de tous les outils et équipements supplémentaires. N'installez pas la presse d'atelier sur des joints de dilatation ou sur des surfaces en béton fissurées ou défectueuses.
4. Maintenez un environnement de travail sûr. N'utilisez pas la presse d'atelier à proximité de zones humides ; protégez-la de l'humidité. Assurez-vous que la température est adéquate.

Assurez-vous que l'espace de travail environnant est sûr. Ne pas utiliser en présence de liquides, de gaz ou de poussières inflammables.

1. Lisez et comprenez toutes les instructions et précautions de sécurité dans le manuel du fabricant de la pièce que vous pressez, le cas échéant.

Utilisez toujours les points de pression recommandés par le fabricant, la force de pression minimale/maximale requise, etc. pour la pièce que vous pressez.

1. Évitez les charges décentrées. Si la plaque de levage semble anormalement difficile à presser, arrêtez immédiatement l'opération. Ajustez la pièce pour éliminer ou diminuer une charge décentrée. N'utilisez pas la presse d'atelier si la pièce à usiner s'incline ou se coince pendant le mouvement descendant de l'ensemble de tête de pression.
2. Avant d'abaisser la plaque de levage, retirez les plateaux à outils, les supports et tous les autres outils et équipements du tablier de presse.
3. Gardez toujours les mains, les doigts et les pieds éloignés de la plaque de levage et de la presse.

Tablier pendant le processus de pressage. Assurez-vous que la ou les plaques de levage sont en bon état avant utilisation.

1. N'essayez jamais de retirer une pièce coincée dans les pièces mobiles de l'appareil.

Presse d'atelier. Dévissez la soupape de décharge et, seulement après avoir remis le cric

Ramenez le vérin à sa position neutre si vous essayez de retirer la pièce.

1. La pièce doit être soutenue et contrôlée à tout moment pendant

le fonctionnement. Utilisez un support à rouleau (non fourni) avec une pièce plus grande.

Dans la mesure du possible, fixez la pièce à l'aide de pinces (non fournies).

1. Une fois le contact entre la tête de pression et la pièce à usiner établi

fait, éloignez-vous le plus loin possible et continuez à appliquer lentement une pression jusqu'à ce que la procédure soit terminée.

1. Ne laissez jamais une pièce comprimée sans surveillance. Lorsqu'une pièce est comprimée,

il y a une grande quantité de force qui a été stockée dans la pièce

pièce, qui doit être contrôlée jusqu'à ce que la pression de l'assemblage de la tête soit libérée.

1. Avant d'effectuer l'entretien ou la maintenance, libérez la charge de l'atelier.

Presse.

Avertissement : Les avertissements, précautions et instructions décrits dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions et situations possibles qui peuvent se produire.

Le manuel d'instructions ne peut pas couvrir toutes les conditions et situations possibles qui peuvent

L'opérateur doit comprendre que le bon sens et la prudence sont de mise.

sont des facteurs qui ne peuvent pas être intégrés à ce produit, mais doivent être fournis par l'opérateur.

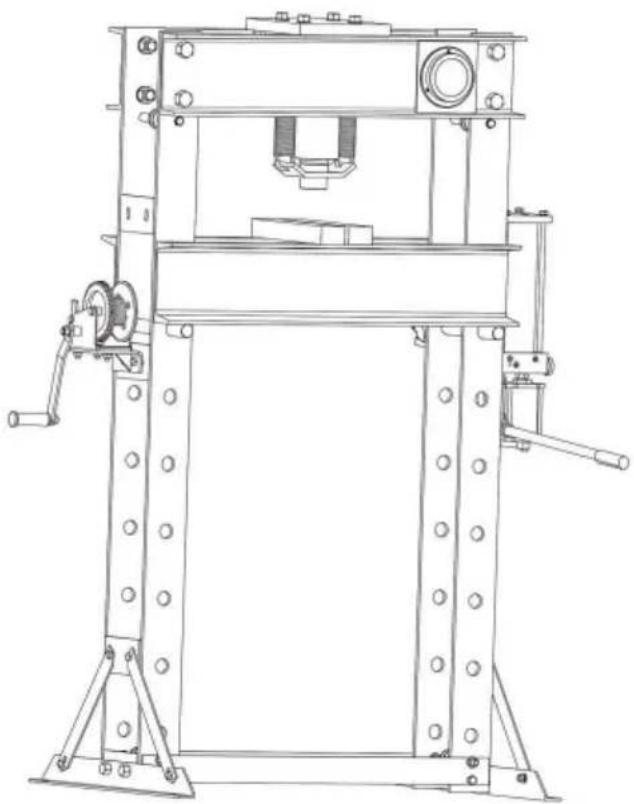

DONNÉES TECHNIQUES

Avant

Capacité Distance de travail maximale		Distance de travail minimale	Accident visuoscale, medial
50T	983mm	83 mm	185 mm

Cette presse d'atelier est conçue pour les automobiles, les camions, les outils, les flottes et ateliers de réparation industrielle où le pressage, le pliage, le redressage et le formage sont nécessaires. Les applications typiques comprennent l'installation et la dépose des roulements d'alternateur et de pompe de direction assistée, roulements d'essieu, roulements de transmission, joints, joints universels et autres. Elle n'est pas destinée à être utilisée comme table d'assemblage ou comme support de fixation pour fixer un grand composant d'assemblage final. Contrairement aux presses équipées d'une pompe montée, le groupe motopropulseur de cette presse ne peut pas être équipé d'un manomètre, la surveillance de la charge doit donc être effectuée par d'autres moyens, tels qu'un indicateur numérique de cellule de charge. Quel que soit le moyen choisi, les moyens de mesure de charge doivent être étalonnés annuellement.

Cette presse d'atelier est conçue pour les automobiles, les camions, les outils, les flottes et les ateliers de réparation industrielle où le pressage, le pliage, le redressage et la formation sont nécessaires. Les applications typiques comprennent l'installation et la dépose des roulements d'alternateur et de pompe de direction assistée, des roulements d'essieu, des roulements de transmission, des joints, des joints universels et autres. Elle n'est pas destinée à être utilisée comme table d'assemblage ou comme support de fixation pour fixer un grand composant d'assemblage final. Contrairement aux presses équipées d'une pompe montée, le groupe motopropulseur de cette presse ne peut pas être équipé d'un manomètre ; la surveillance de la charge doit donc être effectuée par d'autres moyens, tels qu'un indicateur numérique de cellule de charge. Quel que soit le moyen choisi, les moyens de mesure de charge doivent être étalonnés annuellement.

Le câble métallique est enroulé comme indiqué ci-dessus, veillez à vous assurer que le câble métallique a été enroulé sur les quatre poulies supérieures et inférieures avant utilisation.

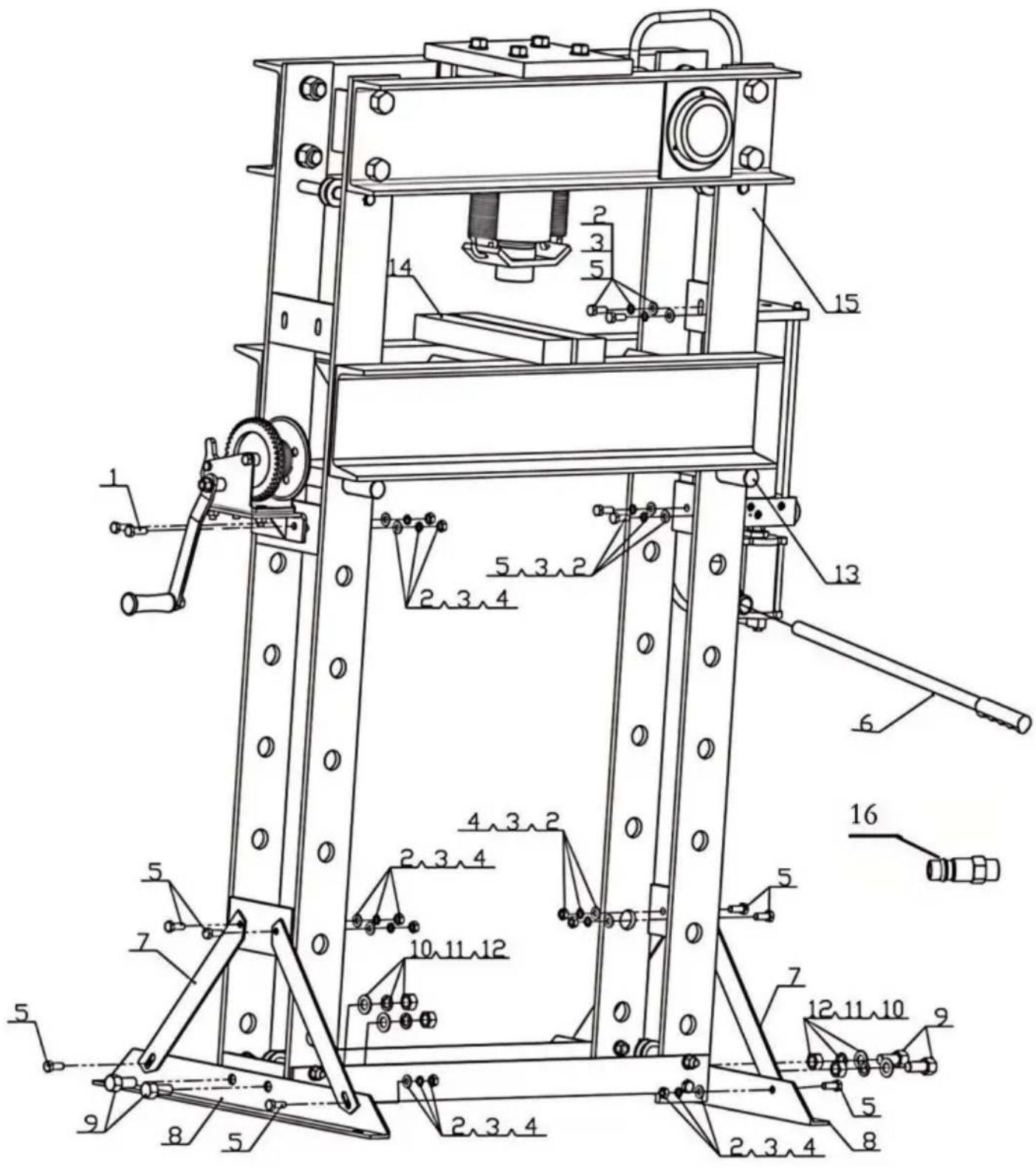

NON.	DESCRIPTION QTÉ N°			DESCRIPTION QTÉ
1	Boulon hexagonal M10*30	2	9	Boulon hexagonal M16*35	4
2	Rondelleφ10	14	10	Rondelleφ16	4
3	Rondelle élastique φ10	14	11	Rondelle élastique φ16	4
4	Écrou hexagonal M10	10	12	Écrou hexagonal M16	4
5	Boulon hexagonal M10*25	12	13	Goupille fendue	2
6	Poignée	1	14	Bloc	2
7	Rivage oblique	4	15	Corps principal	1
8	Fer d'angle	2	16	Port d'entrée (Eur)	1

Le câble métallique est enroulé comme indiqué ci-dessus. Veillez à vous assurer que le câble métallique a été enroulé sur les quatre poulies supérieures et inférieures avant utilisation.

Le cliquet pivote vers le haut et la poignée peut être tournée dans le sens des aiguilles d'une montre pour relever la table de travail et enfiler la goupille dans le trou approprié. Ensuite, le cliquet pivote à nouveau vers le bas, en tournant la poignée dans le sens inverse des aiguilles d'une montre pour placer la table sur la goupille de sorte que le câble métallique ne soit plus sous tension.

Le cliquet pivote vers le haut et la poignée peut être tournée dans le sens des aiguilles d'une montre pour relever la table de travail et enfiler la goupille dans le trou approprié. Ensuite, le cliquet pivote à nouveau vers le bas, en tournant la poignée dans le sens inverse des aiguilles d'une montre pour placer la table sur la goupille de sorte que le câble métallique ne soit plus sous tension.

La table est abaissée :

Tournez le cliquet vers le haut, tournez la manivelle dans le sens des aiguilles d'une montre, soulevez légèrement la table de travail et retirez la goupille. Ensuite, tournez le cliquet vers le bas, tournez la manivelle dans le sens inverse des aiguilles d'une montre, placez la table dans la position appropriée, insérez la goupille dans le trou correspondant, tournez la manivelle dans le sens inverse des aiguilles d'une montre pour placer la table sur la goupille afin que le câble en acier ne soit plus sous tension.

1. La presse d'atelier de 50 tonnes est livrée avec deux plaques d'arbre. Les plaques d'arbre peuvent être utilisées individuellement ou connectées comme indiqué ci-dessous par le verrou d'arbre.
2. L'espace entre les deux plaques est extensible de 0 à 5 pouces. Pour ajuster l'espace entre les deux plaques d'arbre, desserrez chaque boulon sur le côté des plaques, ajustez l'espace entre les plaques, puis resserrez les boulons avant utilisation.
3. Pour régler les tabliers à une hauteur spécifique, faites glisser les deux broches à travers les trous de réglage opposés sur les pieds du cadre de presse et fixez-les en place à l'aide des deux clips en R.
4. Placez la plaque d'arbre sur le tablier de la presse, en veillant à la centrer sur le tablier de presse.
5. AVERTISSEMENT ! Si les plaques de l'arbre reposent sur un obstacle (tel qu'un boulon, des débris, etc.), une base inégale peut être créée. Cela peut entraîner une contrainte inhabituelle sur les plaques de l'arbre et éventuellement une rupture et/ou des blessures corporelles.
6. Insérez la poignée du cric la plus étroite (l'extrémité avec la goupille) dans la poignée la plus grande et engagez la goupille dans la fente en « T ».
7. À l'aide de l'extrémité fendue de la poignée du cric, serrez (tournez dans le sens des aiguilles d'une montre) la soupape de décharge du cric.
8. Insérez le tube le plus grand de la poignée du cric dans le connecteur de la poignée du cric situé sur le côté du cric.
9. Pompez la poignée de haut en bas pour étendre le cric et faire fonctionner la presse d'atelier.
10. AVERTISSEMENT ! Si vous détectez une quelconque défaillance structurelle, cessez d'utiliser l'appareil. Appuyez immédiatement sur la presse d'atelier. Si nécessaire, faites réparer l'appareil par un technicien qualifié.
11. Une fois terminé, retirez la poignée du cric du connecteur de poignée du cric et desserrez (tournez dans le sens inverse des aiguilles d'une montre) la soupape de décharge du cric. Saignement
12. Retirez le bouchon de remplissage d'huile situé à l'arrière du cric pour exposer le trou de remplissage d'huile.
13. Ouvrez la soupape de décharge située à l'avant du cric, ci-dessus. Insérez la poignée du cric dans le noyau de la pompe. Pompez lentement la poignée pour forcer l'air à sortir du trou de remplissage d'huile.
14. Dès que l'huile commence à sortir du trou, arrêtez de pomper. Remplacez le bouchon de remplissage d'huile. Fermez la soupape de décharge.
15. Vérifiez le niveau d'huile. Il doit être juste en dessous du trou de remplissage d'huile. Si nécessaire, remplissez avec de l'huile hydraulique de haute qualité 15#.

AVERTISSEMENT !

Ne pas trop presser. Une surcharge peut causer le cylindre ne peut pas se réinitialiser, une fuite d'huile, des dommages matériels ou des blessures corporelles.

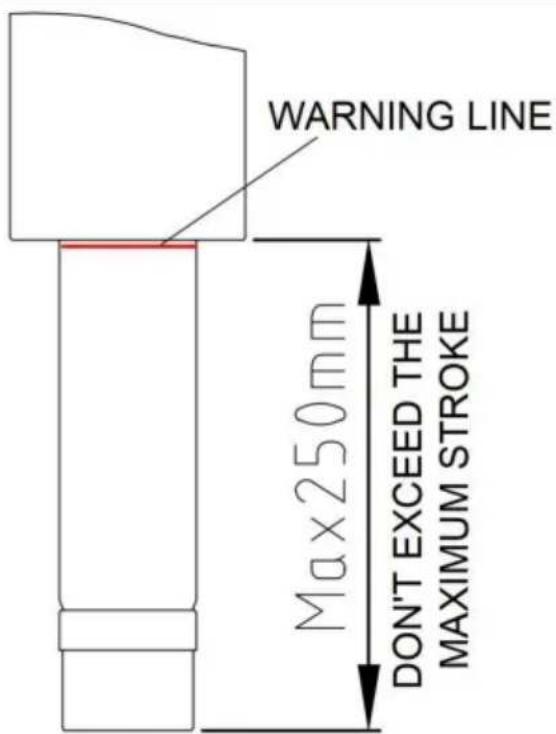

1. N'utilisez pas la presse d'atelier au-delà de sa course. Lorsque vous voyez la ligne de limite du cylindre à huile, veuillez arrêter d'appuyer immédiatement.
2. N'utilisez pas la presse d'atelier au-delà de sa capacité nominale.
3. Évitez les charges décentrées.
4. Gardez toujours les mains, les doigts et les pieds loin de la plaque de cric et du tablier de presse pendant le processus de pressage.

ENTRETIEN

1. Attention : Libérez toujours la charge de la presse d'atelier avant d'effectuer toute inspection, entretien ou nettoyage.
2. Avant chaque utilisation, inspectez l'état général de la presse d'atelier. Vérifiez qu'il n'y a pas de défaillance structurelle, de pièces desserrées, fissurées, pliées ou endommagées, de désalignement ou de grippage des pièces mobiles, et toute autre condition pouvant affecter son fonctionnement en toute sécurité. Si un bruit anormal ou des vibrations se produisent, faites corriger le problème avant une nouvelle utilisation.

N'utilisez pas de matériel endommagé.

1. Pour éviter la rouille, enduisez toutes les surfaces exposées d'une huile légère.
2. Gardez toujours les plaques d'arbre et la zone du tablier de presse propres et exemptes d'huile et autres lubrifiants.
3. Pour nettoyer, essuyez avec un chiffon propre et humide.
4. Lors du stockage, conservez la Shop Press recouverte d'une toile de protection propre dans un endroit frais et sec.
