ZX0901 ITEM 50T - Hydraulisk cylinder Vevor - Gratis bruksanvisning och manual

Produkttyp	Hydraulisk domkraft
Märke	Vevor
Modell	ZX0901 ITEM 50T
Maximal kapacitet	50 ton
Maximal slaglängd	185 mm
Maximalt arbetsavstånd	983 mm
Minimalt arbetsavstånd	83 mm
Drivningstyp	Manuell (spakpump)
Huvudfunktioner	Pressning, bockning, riktning, formning
Typiska tillämpningar	Generatorlager, axellager, universalknutar
Huvudmaterial	Robust stål
Vikt (uppskattad)	Cirka 80 kg
Hydrauloljetyp	Hydraulolja av kvalitet 15#
Avlastningsventil	Ja, för tryckavlastning
Slaglängdsbegränsningslinje	Ja, överskrid inte maximal slaglängd
Säkerhet	Använd inte över nominell kapacitet, undvik excentriska laster
Underhåll	Inspektera före varje användning, smörjning, rengöring med fuktig trasa
Medföljande reservdelar	Bultar, brickor, muttrar, handtag, block, sprint
Garanti	Teknisk support och elektroniskt garantibevis via www.vevor.com/support
Avluftningsinstruktioner	Öppna avlastningsventilen, pumpa långsamt för att avlägsna luft

Vanliga frågor - ZX0901 ITEM 50T Vevor

Vad är den maximala kapaciteten för denna hydrauliska domkraft?

Den maximala kapaciteten är 50 ton. Överskrid inte denna last för att undvika skador på utrustningen.

Hur avluftar man domkraften?

Ta bort oljepåfyllningslocket på baksidan, öppna avlastningsventilen, pumpa sedan långsamt med handtaget tills olja kommer ut ur hålet. Sätt tillbaka locket och stäng ventilen.

Vilken hydraulolja ska användas?

Använd hydraulolja av kvalitet 15#. Nivån ska vara precis under påfyllningshålet.

Hur justerar man arbetsbordets höjd?

Använd spärrhaken för att lyfta bordet något, ta bort sprinten, justera höjden, sätt sedan tillbaka sprinten i lämpligt hål. Sänk bordet över sprinten.

Vilka säkerhetsåtgärder ska iakttas?

Använd inte över nominell kapacitet, undvik excentriska laster, håll händer och fötter borta från lyftplattan under pressning, och släpp alltid lasten före underhåll.

Hur underhåller man domkraften?

Före varje användning, inspektera delarna för eventuella fel. Rengör med fuktig trasa. Smörj exponerade ytor med lätt olja för att förhindra rost.

Vad gör man om domkraften inte drar sig tillbaka?

Detta kan bero på överbelastning eller otillräcklig oljenivå. Kontrollera oljenivån och avlufta om nödvändigt. Tvinga inte tillbakadragningen.

Kan jag använda denna domkraft för andra applikationer än pressning?

Den är designad för pressning, bockning, riktning och formning i bil- och industriella verkstäder. Använd den inte som monteringsbord eller fäststöd.

Var hittar man reservdelar?

Reservdelar (bultar, handtag, block etc.) ingår i paketet. För ytterligare delar, kontakta Vevors support via www.vevor.com/support.

Hur använder man domkraftshandtaget?

Sätt in den smala änden av handtaget i den större och för in sprinten i skåran. Dra åt avlastningsventilen, sätt sedan in handtaget i kontakten och pumpa upp och ner.

BRUKSANVISNING ZX0901 ITEM 50T Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BUTIKPRESS

(HYDRAULISK CYLINDER)

MODELL: ZX0901 ARTIKEL 50T

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BUTIKPRESS

MODELL: ZX0901 ARTIKEL 50T

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: LÄS DESSA INSTRUKTIONER NOGGRANT. OBS DEN SÄKRA DRIFTSKRAV, VARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER.

SÄRSKILDA PRODUKTVARNINGAR

1. Använd inte butikspressen över den nominella kapaciteten.
2. Varning! Om du upptäcker något som kan tyda på förestående strukturella misslyckas med butikspressen, avbryt användningen omedelbart.
3. Installera inte denna utrustning på någon asfalt, trä, mjuk eller kaklad yta. Se till att butikspressen är ordentligt fastsatt till en torr, olje-/fettfri, plan nivå betongyta som kan bära butikens sammanlagda vikt Press, arbetsstycket som pressas och eventuella ytterligare verktyg och utrustning. Installera inte Shop Press på expansionssömmar eller på spruckna, defekta betong.
4. Upprätthålla en säker arbetsmiljö. Använd inte butikspressen nära våt områden och utsätt inte för fukt. Se till att det finns tillräckligt omgivande arbetsyta. Använd inte i närvaro av brandfarliga vätskor, gaser eller damm.
5. Läs och förstå alla instruktioner och säkerhetsföreskrifter i tillverkarens manual för arbetsstycket du pressar, när det är tillämpligt. Använd alltid tillverkarens rekommenderade presspunkter, minimum/maximal presskraft som krävs etc. för arbetsstycket du pressar.
6. Undvik laster utanför centrum. Om domkraftsplattan verkar ovanligt svår att trycka på, stoppa operationen omedelbart. Justera arbetsstycket för att eliminera eller förminska en off-center last. Använd inte butikspressen om arbetsstycket lutar eller binder under tryckhuvudets nedåtgående rörelse.
7. Ta bort verktygsbrickor, stativ och alla andra verktyg innan du sänker domkraftsplattan och utrustning från Pressförklädet.
8. Håll alltid händer, fingrar och fötter borta från Jack Plate och Press Förkläde under pressningsprocessen. Se till att domkraftsplattan(arna) är i bra skick före användning.
9. Försök aldrig att ta bort ett arbetsstycke som fastnat i de rörliga delarna av maskinen Butikspress. Skruva loss utlösningsventilen och först efter att ha återlämnat domkraften

Ram till sitt neutrala läge om du försöker ta bort arbetsstycket.

1. Arbetsstycket måste stödjas och kontrolleras hela tiden under drift. Använd ett rullstativ (medföljer ej) med ett större arbetsstycke. När det är möjligt, fäst arbetsstycket med klämmor (medföljer ej).
2. När kontakten mellan tryckhuvudet och arbetsstycket har skett gjord, gå iväg så långt som möjligt och fortsätt att långsamt applicera tryck tills proceduren är klar.
3. Lämna aldrig ett komprimerat arbetsstycke utan uppsikt. När ett arbetsstycke är komprimerat finns det en stor grad av kraft som har lagrats i verket stycke, som måste kontrolleras tills trycket från huvudenheten är släpptes.
4. Innan du utför service eller underhåll frigör lasten från butiken Trycka.

Varning: De varningar, varningar och instruktioner som diskuteras i detta bruksanvisningen kan inte täcka alla möjliga förhållanden och situationer som kan inträffa. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatör.

SPARA DESSA INSTRUKTIONER

TEKNISKA DATA

Kapacitet Max arbetsavstånd		Minsta arbetsavstånd	Stroke
50T	983 mm	83 mm	185 mm

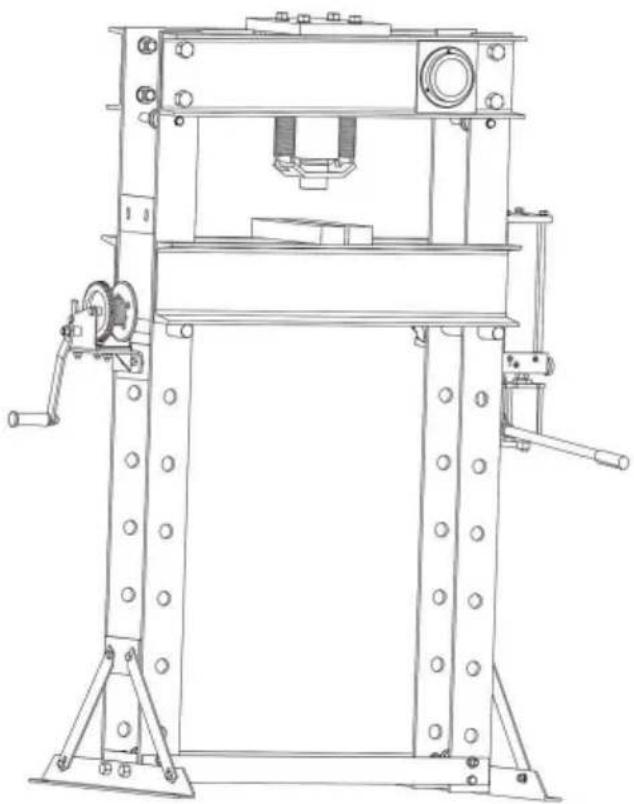

Fram

Denna butikspress är designad för bilar, lastbilar, redskap, flottor och industrireparationsverkstäder där pressning, bockning, riktning och formning krävs. Typiska applikationer inkluderar installation och borttagning av generator- och servopumplager, axellager,

transmissionslager, tätningar, u-leder och annat. Den är inte avsedd att användas som monteringsbord eller som fixturstativ för att säkra en stor fin monteringskomponent. Till skillnad från pressar utrustade med en separat monterad pump, kan kraftenheten på denna press inte utrustas med en tryckmätare, därför måste övervakning av belastningen göras med andra medel, såsom en digital lastcellsindikator. Vilket medel man än väljer, ska lastmätningsorganen kalibreras årligen.

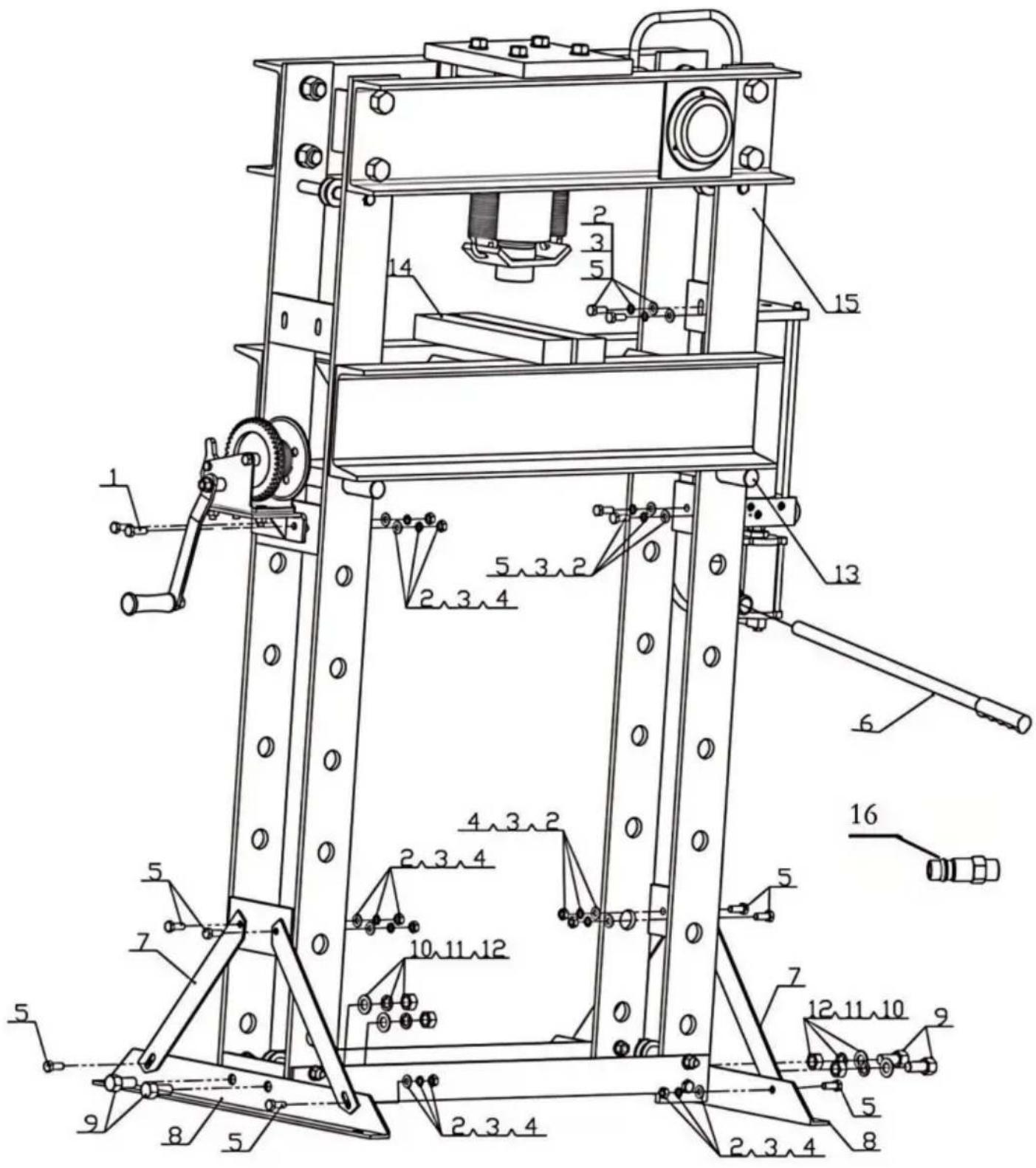

PACKLISTA

INGA.	BESKRIVNING ANTAL NR.			BESKRIVNING ANTAL
1	Sexkantsbult M10*30	2	9	Sexkantsbult M16*35	4
2	Brickaÿ10	14	10	Brickaÿ16	4
3	Fjäderbricka ÿ10	14	11	Fjäderbricka ÿ16	4
4	Sexkantsmutter M10	10	12	Sexkantsmutter M16	4
5	Sexkantsbult M10*25	12	13	Saxnål	2
6	Hantera	1	14	Blockera	2
7	Oblique Shore	4	15	Huvudkropp	1
8	Vinkeljärn	2	16	Inloppsport (Eur)	1

Vajern är lindad som visas ovan, var uppmärksam på att vajern har lindats på de övre och nedre fyra remskivorna innan användning.

Tabellen höjs:

Spärrhaken svängs uppåt och handtaget kan vevas medurs för att lyfta upp arbetsbordet och trä in stiftet i lämpligt hål. Sedan svängs spärrhaken nedåt igen och vrid handtaget moturs för att placera bordet på tappen så att stållinan inte längre är spänd. Bordet placeras på stiftet så att stållinan inte längre är spänd.

Bordet sänks:

Spärra ratten uppåt, vrid handtaget medurs, lyft arbetsbordet lite och dra ut stiftet. Sedan, spärra spärrhaken nedåt, veva handtaget moturs, ställ bordet till lämpligt läge, sätt stiftet i motsvarande hål, vrid handtaget moturs för att placera bordet på stiftet så att stållinan inte längre är under spänning.

1. 50-tons butikspress kommer med två Arbor-plattor. Arbor-plattor kan användas individuellt eller anslutas som visas nedan av Arbor Lock.
2. Mellanrummet mellan de två plattorna är expanderbart från 0-5". För att justera utrymmet mellan de två Arbor-plattorna, lossa varje bult på sidan av plattorna, justera mellanrummet mellan plattorna, dra sedan åt bultarna innan användning.
3. För att ställa in förkläden på en viss höjd, skjut de två stiften på motsatt sida in i justeringshålen på pressramens ben och fäst dem på plats med de två R-klipp.
4. Placera Arbor Plate på pressförklädet och se till att centrera den på pressförklädet.
5. VARNING! Om Arbor Plate vilar på ett hinder (som bult, skräp, etc.) kan en ojämn bas skapas. Detta kan leda till ovanlig stress på Arbor

plåtar och eventuellt ett avbrott och/eller personskada.

1. Sätt in det smalare domkraftshandtaget (änden med tappen) i det större handtaget och koppla in stiftet i "T"-öppningen.
2. Använd den slitsade änden av domkraftshandtaget och dra åt (vrid medurs) avlastningsventilen på domkraften.
3. Sätt in det större röret med domkraftshandtaget i domkraftshandtagskontakten som är placerad vid sidan av domkraften.
4. Pumpa handtaget upp och ner för att förlänga domkraften och manövrera butikspressen.
5. VARNING! Om du upptäcker någon form av strukturfel, sluta använda butikspressen direkt. Låt en kvalificerad serviceverkstad reparera enheten vid behov.
6. När du är klar, ta bort domkraftshandtaget från domkraftshandtagets kontakt och lossa (vrid moturs) avlastningsventilen på domkraften.

Blödning

1. Ta bort oljepåfyllningspluggen på baksidan av uttaget för att exponera oljepåfyllningshålet.
2. Öppna utlösningsventilen på framsidan av domkraften ovanför. Sätt i uttaget Handtag in i pumpkärnan. Pumpa långsamt handtaget för att tvinga ut luft ur oljepåfyllningshålet.
3. Så snart oljan börjar komma ut ur hålet, sluta pumpa. Byt ut oljepåfyllningspluggen. Stäng utlösningsventilen.
4. Kontrollera oljenivån. Det måste vara precis under oljefilshålet. Fyll vid behov med högkvalitativ hydraulolja 15#.

VARNING!

Överskrid inte. överbelastning, det kan orsaka Cylindern kan inte återställas. Oljeläckage, utrustningsskada eller personskada.

1. Använd inte butikspressen bortom slaglängden. När du ser gränslinjen för oljecylindern, sluta trycka ned direkt.
2. Använd inte butikspressen bortom nominell kapacitet.
3. Undvik off-center belastningar.
4. Håll alltid händer, fingrar och fötter bort från jackplattan och pressförklädet under pressprocessen.

UNDERHÅLL

1. Varning: Släpp alltid lasten från butikspressen innan du utför någon inspektion, underhåll eller rengöring.
2. Inspektera butikspressens allmänna skick före varje användning. Kolla efter strukturella fel, lösa, spruckna, böjda eller skadade delar, felinriktning eller bindning rörliga delar och alla andra förhållanden som kan påverka dess säker drift. Om onormalt buller eller vibrationer uppstår, låt problemet åtgärdas före ytterligare användning. Använd inte skadad utrustning.
3. För att förhindra rost, bestryk alla exponerade ytor med en lättviktig olja.
4. Håll alltid området runt Arbor-plattorna och pressförklädet rent och fritt från olja och andra smörjmedel.
5. För att rengöra, torka av med en ren, fuktig trasa.
6. Vid förvaring, förvara Shop Press täckt med en ren droppduk på en sval, torr plats.
