Tipo di prodotto	Cilindro idraulico
Marca	Vevor
Modello	ZX0901 ITEM 50T
Capacità massima	50 tonnellate
Corsa massima	185 mm
Distanza di lavoro massima	983 mm
Distanza di lavoro minima	83 mm
Tipo di alimentazione	Manuale (pompa a leva)
Funzioni principali	Pressatura, piegatura, raddrizzatura, formatura
Applicazioni tipiche	Cuscinetti alternatore, cuscinetti assale, giunti universali
Materiale principale	Acciaio robusto
Peso (stimato)	Circa 80 kg
Tipo di olio idraulico	Olio idraulico di qualità 15#
Valvola di scarico	Sì, per rilascio di pressione
Linea di limite di corsa	Sì, non superare la corsa massima
Sicurezza	Non utilizzare oltre la capacità nominale, evitare carichi decentrati
Manutenzione	Ispezione prima di ogni utilizzo, lubrificazione, pulizia con un panno umido
Ricambi forniti	Bulloni, rondelle, dadi, maniglia, blocco, spina a forcella
Garanzia	Assistenza tecnica e certificato di garanzia elettronico tramite www.vevor.com/support
Istruzioni per lo spurgo	Aprire la valvola di scarico, pompare lentamente per espellere l'aria

Domande frequenti - ZX0901 ITEM 50T Vevor

Qual è la capacità massima di questo cilindro idraulico?

La capacità massima è di 50 tonnellate. Non superare questo carico per non danneggiare l'attrezzatura.

Come spurgare l'aria dal cilindro?

Rimuovere il tappo di riempimento dell'olio posteriore, aprire la valvola di scarico, quindi pompare lentamente con la maniglia finché l'olio non esce dal foro. Reinserire il tappo e richiudere la valvola.

Quale olio idraulico usare?

Utilizzare olio idraulico di qualità 15#. Il livello deve essere appena sotto il foro di riempimento.

Come regolare l'altezza del piano di lavoro?

Usare il cricchetto per sollevare leggermente il tavolo, rimuovere la spina, regolare l'altezza, quindi reinserire la spina nel foro appropriato. Abbassare il tavolo sulla spina.

Quali precauzioni di sicurezza osservare?

Non utilizzare oltre la capacità nominale, evitare carichi decentrati, tenere mani e piedi lontani dalla piastra di sollevamento durante la pressatura, e rilasciare sempre il carico prima della manutenzione.

Come mantenere il cilindro?

Prima di ogni utilizzo, ispezionare le parti per rilevare eventuali guasti. Pulire con un panno umido. Lubrificare le superfici esposte con olio leggero per evitare ruggine.

Cosa fare se il cilindro non si ritrae?

Può essere dovuto a un sovraccarico o a un livello d'olio insufficiente. Controllare il livello dell'olio e spurgare l'aria se necessario. Non forzare la retrazione.

Posso usare questo cilindro per altre applicazioni oltre alla pressatura?

È progettato per pressatura, piegatura, raddrizzatura e formatura in officine automobilistiche e industriali. Non utilizzarlo come tavolo di montaggio o supporto di fissaggio.

Dove trovare i ricambi?

I ricambi (bulloni, maniglia, blocchi, ecc.) sono inclusi nella confezione. Per pezzi aggiuntivi, contattare il supporto Vevor tramite www.vevor.com/support.

Come usare la maniglia del martinetto?

Inserire l'estremità stretta della maniglia nella più grande e innestare la spina nella fessura. Serrare la valvola di scarico, quindi inserire la maniglia nel connettore e pompare su e giù.

MANUALE UTENTE ZX0901 ITEM 50T Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

STAMPA NEGOZIO

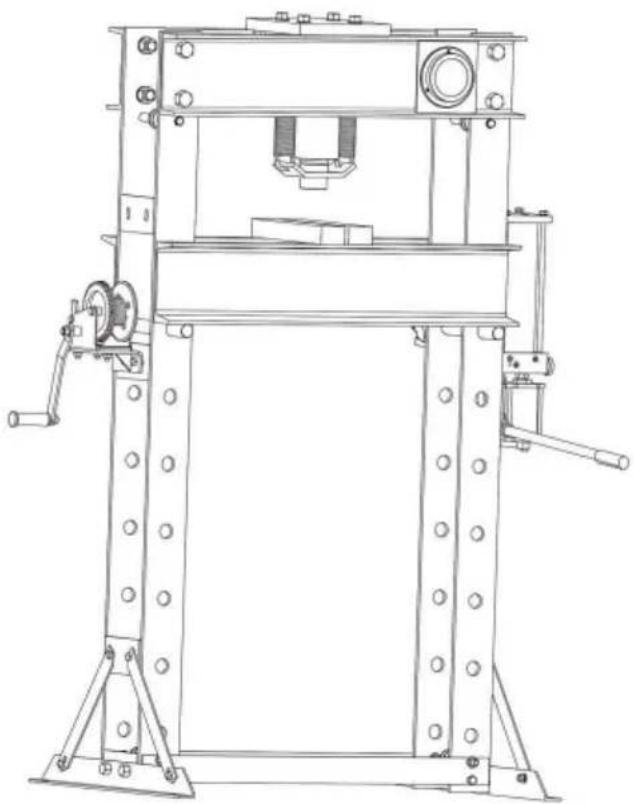

( CILINDRO IDRAULICO )

MODELLO: ZX0901 ARTICOLO 50T

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

STAMPA NEGOZIO

MODELLO: ZX0901 ARTICOLO 50T

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI. NOTARE CHE REQUISITI OPERATIVI SICURI, AVVERTENZE E PRECAUZIONI.

AVVERTENZE SPECIFICHE DEL PRODOTTO

1. Non utilizzare la Shop Press oltre la capacità nominale.
2. Attenzione! Se si rileva qualcosa che potrebbe indicare un imminente danno strutturale o un guasto della Shop Press, interromperne immediatamente l'uso.
3. Non installare questa apparecchiatura su superfici asfaltate, in legno, morbide o piastrellate. Assicurarsi che la Shop Press sia fissata saldamente su una superficie piana, asciutta, priva di olio/grasso e livellata, in calcestruzzo, in grado di sostenere il peso combinato della pressa, del pezzo da pressare e di eventuali utensili e attrezzature supplementari. Non installare la Shop Press su giunti di dilatazione o su superfici in calcestruzzo screpolate o difettose.
4. Mantenere un ambiente di lavoro sicuro. Non utilizzare la Shop Press vicino a aree bagnate e non esporla all'umidità. Assicurarsi che ci sia un'adeguata illuminazione nell'area di lavoro. Non operare in presenza di liquidi, gas o polvere infiammabili.
5. Leggere e comprendere tutte le istruzioni e le precauzioni di sicurezza contenute nel manuale del produttore del pezzo da pressare, se applicabile.

Utilizzare sempre i punti di pressione consigliati dal produttore, la forza di pressatura minima/massima richiesta, ecc. per il pezzo da pressare.

forza di pressatura massima richiesta, ecc. per il pezzo da pressare.

1. Evitare carichi fuori centro. Se la piastra del martinetto sembra insolitamente dura da premere, interrompere immediatamente l'operazione. Regolare il pezzo in lavorazione per eliminare o ridurre un carico decentrato. Non utilizzare la Shop Press se il pezzo in lavorazione si inclina o si lega durante il movimento verso il basso del gruppo della testa di pressione.
2. Prima di abbassare la piastra del martinetto, rimuovere i vassoi portautensili, i supporti e tutti gli altri utensili e attrezzature dal Press Apron.
3. Tenere sempre mani, dita e piedi lontani dalla piastra di presa e dalla pressa Grembiule durante il processo di pressatura. Assicurarsi che la piastra/le piastre del martinetto siano in buone condizioni prima dell'uso.
4. Non tentare mai di rimuovere un pezzo in lavorazione incastrato nelle parti mobili della Pressa da officina. Svitare la valvola di rilascio e, solo dopo aver riportato il martinetto

Rimettere il pistone in posizione neutra nel caso si provi a rimuovere il pezzo in lavorazione.

1. Il pezzo in lavorazione deve essere supportato e controllato in ogni momento durante l'operazione. Utilizzare un supporto a rulli (non fornito) con un pezzo da lavorare più grande. Se possibile, fissare il pezzo in lavorazione con morsetti (non forniti).
2. Una volta stabilito il contatto tra la testa di pressione e il pezzo in lavorazione, allontanati il più possibile e continua ad applicare lentamente pressione finché la procedura è completa.
3. Non lasciare mai incustodito un pezzo compresso. Quando un pezzo è compresso, c'è un grande grado di forza che è stata immagazzinata nel pezzo, che deve essere controllato fino a quando la pressione dal gruppo testa è rilasciata.
4. Prima di effettuare interventi di assistenza o manutenzione, rilasciare il carico dalla pressa da officina.

Attenzione: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore.

SALVA QUESTE ISTRUZIONI

DATI TECNICI

Capacità Distanza massima di lavoro		Distanza minima di lavoro	Colpo
50T	983 mm	83mm	185mm

Inoltrare

Questa pressa da officina è progettata per applicazioni automobilistiche, camionistiche, di equipaggiamento, flotte e officine di riparazione industriali dove si eseguono operazioni di pressatura, piegatura, raddrizzatura e formatura. Le applicazioni tipiche includono l'installazione e la rimozione dei cuscinetti dell'alternatore e della pompa del servosterzo, cuscinetti dell'assale, cuscinetti di trasmissione, guarnizioni, giunti cardanici e altri. Non è destinata a essere utilizzata come tavolo di montaggio o come supporto per fissare un grande pezzo finale di assemblaggio. A differenza delle presse dotate di una pompa separata montata, l'unità di potenza di questa pressa non può essere dotata di un manometro, quindi il monitoraggio del carico deve essere effettuato con altri mezzi, come un indicatore digitale a cella di carico. Qualunque mezzo venga scelto, i mezzi di misurazione del carico devono essere tarati annualmente.

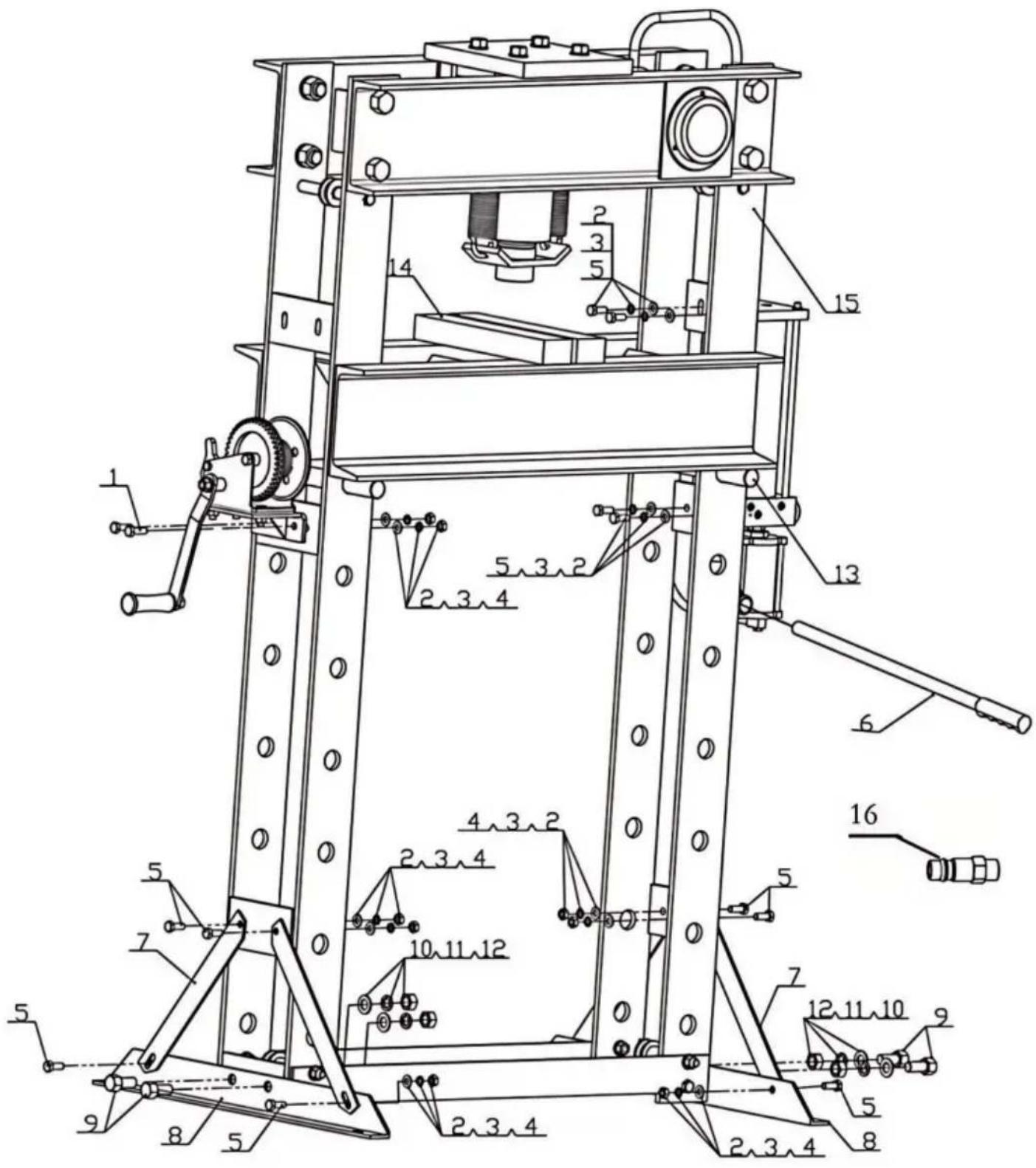

LISTA IMBALLAGGIO

NO.	DESCRIZIONE Q.TÀ N.			DESCRIZIONE QTY
1	Bullone esagonale M10*30	2	9	Bullone esagonale M16*35	4
2		14	10	Rondellaÿ16Rondellaÿ10	4
3	Rondella elastica ÿ10	14	11	Rondella elastica ÿ16	4
4	Dado esagonale M10	10	12	Dado esagonale M16	4
5	Bullone esagonale M10*25	12	13	Coppiglia	2
6	Maniglia	1	14	Bloccare	2
7	Sponda obliqua	4	15	Corpo principale	1
8	Angolo di ferro	2	16	Porta di ingresso (Eur)	1

Il cavo metallico viene avvolto come mostrato sopra; assicurarsi che il cavo metallico sia stato avvolto sulle quattro pulegge superiori e inferiori prima dell'uso.

Il tavolo si alza:

Il nottolino ruota verso l'alto e la maniglia può essere girata in senso orario per sollevare il tavolo da lavoro e infilare il perno nel foro appropriato. Quindi il nottolino ruota di nuovo verso il basso, girando la maniglia in senso antiorario per posizionare il tavolo sul perno in modo che il cavo metallico non sia più in tensione.

che il cavo metallico non sia più in tensione.

Il tavolo si abbassa:

Manopola di regolazione verso l'alto, ruotare la maniglia in senso orario, sollevare un po' il tavolo da lavoro ed estrarre il perno. Quindi, ruotare la maniglia verso il basso, ruotare la maniglia in senso antiorario, posizionare il tavolo nella posizione appropriata, inserire il perno nel foro corrispondente, ruotare la maniglia in senso antiorario per posizionare il tavolo sul perno in modo che l'acciaio del cavo metallico non sia più sotto tensione.

1. La pressa da officina da 50 tonnellate è dotata di due piastre di supporto. Le piastre di supporto possono essere utilizzate singolarmente o collegate come mostrato di seguito dall'Arbor Lock.
2. Lo spazio tra le due piastre è espandibile da 0 a 5". Per regolare lo spazio

tra le due piastre, allentare ogni bullone sul lato delle piastre, regolare lo

spazio tra le piastre, quindi serrare nuovamente i bulloni prima dell'uso.

1. Per impostare i grembiuli a un'altezza specifica, far scorrere i due perni attraverso i fori di regolazione opposti

sulle gambe del telaio della pressa e fissarli in posizione utilizzando i due

morsetti R.

1. Posizionare la piastra dell'albero sul grembiule della pressa, assicurandosi di centrarla sul

grembiule da stampa.

1. ATTENZIONE! Se le piastre dell'albero poggiano su un ostacolo (ad esempio un bullone, detriti, ecc.)

si può creare una base irregolare. Ciò può portare a stress inusuali sull'albero

e possibili rotture e/o lesioni personali.

1. Inserire la maniglia del martinetto più stretta (l'estremità con il perno) nella maniglia più grande e

innestare il perno nella fessura a "T".

1. Utilizzando l'estremità scanalata della maniglia del martinetto, serrare (ruotare in senso orario) la valvola di sicurezza

del martinetto.

1. Inserire il tubo più grande della maniglia del cricco nel connettore della maniglia del cricco situato a

il lato del cricco.

1. Muovere la maniglia verso l'alto e verso il basso per estendere il cricco e azionare la pressa da officina.
2. ATTENZIONE! Se si rileva qualsiasi tipo di cedimento strutturale, interrompere l'utilizzo del

Arrestare immediatamente l'uso del martinetto. Se necessario, far riparare l'unità da un servizio qualificato.

tecnico.

1. Una volta terminato, rimuovere la maniglia del martinetto dal connettore della maniglia del martinetto e

allentare (girare in senso antiorario) la valvola di sicurezza del cric.

Sanguinamento

1. Rimuovere il tappo di riempimento dell'olio situato sul retro del martinetto per esporre il foro di riempimento dell'olio.
2. Aprire la valvola di rilascio situata sulla parte anteriore del martinetto, sopra. Inserire il martinetto

Maniglia nel nucleo della pompa. Pompare lentamente la maniglia per forzare l'aria fuori dal foro di riempimento dell'olio.

1. Non appena l'olio inizia a fuoriuscire dal foro, interrompere il pompaggio. Sostituire l'olio

Tappo di riempimento. Chiudere la valvola di rilascio.

1. Controllare il livello dell'olio. Deve essere appena sotto il foro di riempimento dell'olio. Se necessario, riempire con

olio idraulico di alta qualità 15#.

AVVERTIMENTO!

Non esagerare. Il sovraccarico può causare il cilindro non può essere ripristinato. Perdita di olio, danni all'attrezzatura o lesioni personali.

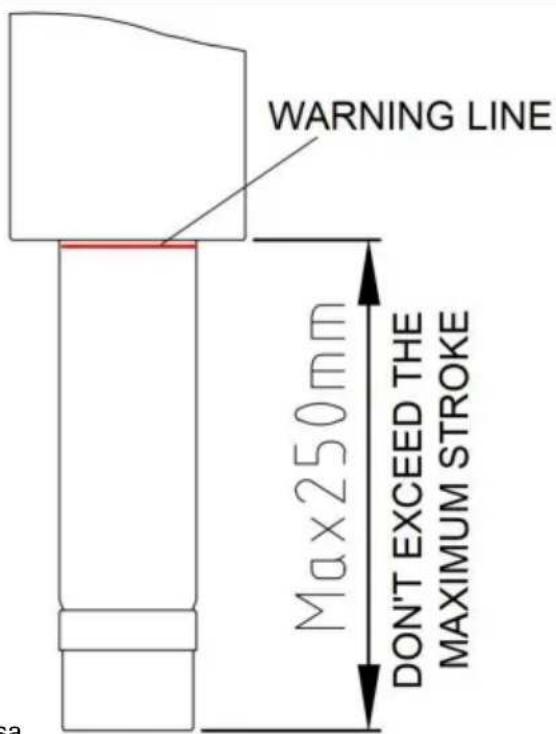

1. Non utilizzare la pressa da officina oltre il colpo. Quando vedi la linea limite del cilindro dell'olio, smetti di premere giù immediatamente.
2. Non utilizzare la pressa da officina oltre la capacità nominale.
3. Evitare carichi decentrati.
4. Tieni sempre mani, dita e piedi

lontano dalla piastra del martinetto e dal grembiule della pressa durante il processo di pressatura.

MANUTENZIONE

1. Attenzione: rilasciare sempre il carico dalla pressa da officina prima di eseguire qualsiasi operazione di ispezione, manutenzione o pulizia.
2. Prima di ogni utilizzo, ispezionare le condizioni generali della pressa da officina. Controllare cedimenti strutturali, parti allentate, incrinate, piegate o danneggiate, disallineamento o legame di parti mobili e qualsiasi altra condizione che possa influenzare il suo funzionamento sicuro. Se si verificano rumori o vibrazioni anomale, far correggere il problema prima di continuare a utilizzare il prodotto. Non utilizzare apparecchiature danneggiate.
3. Per prevenire la ruggine, ricoprire tutte le superfici esposte con un olio leggero.
4. Mantenere sempre pulite e prive di olio e altri lubrificanti l'area delle piastre di supporto e il grembiule della pressa.
5. Per pulire, passare un panno pulito e umido.
6. Durante lo stoccaggio, tenere la pressa da officina coperta con un telo pulito e in un luogo fresco e asciutto.

Supporto tecnico e certificato di garanzia
