ZX0901 ITEM 30T - Cilindro idraulico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cilindro idraulico per pressa da officina
Marca	Vevor
Modello	ZX0901 (ITM 30T)
Capacità nominale	30 tonnellate (30T)
Corsa massima	125 mm
Altezza massima di lavoro	938 mm
Distanza minima (chiuso)	65 mm
Tipo di alimentazione	Pompa idraulica manuale
Peso (stimato)	25 kg
Materiale	Acciaio
Colore	Rosso (principalmente)
Uso previsto	Pressatura, piegatura, raddrizzatura e formatura in officina
Sistema idraulico	Cilindro a semplice effetto
Volume d'olio	Olio idraulico 15# (Livello sotto il foro di riempimento)
Manutenzione	Ispezionare prima dell'uso, pulire con panno umido, lubrificare le superfici
Sicurezza	Non superare 30T, evitare carichi decentrati, mantenere distanza di sicurezza
Pezzi di ricambio	Disponibili tramite l'elenco di imballaggio nel manuale
Garanzia	Garanzia elettronica su www.vevor.com/support

Domande frequenti - ZX0901 ITEM 30T Vevor

Qual è la capacità massima di questo cilindro?

La capacità nominale è di 30 tonnellate. Non superare mai questo limite per evitare guasti.

Come spurgare l'aria dal cilindro?

Rimuovere il tappo di riempimento dell'olio, aprire la valvola di scarico, pompare lentamente con la maniglia finché l'olio non esce dal foro, quindi richiudere.

Che olio idraulico usare?

Usare olio idraulico di alta qualità 15#. Il livello deve essere appena sotto il foro di riempimento.

Come regolare l'altezza delle piastre dell'albero?

Allentare i bulloni sul lato delle piastre, regolare lo spazio tra 0 e 5 pollici, quindi serrare.

Cosa fare se la piastra di sollevamento è anormalmente dura?

Interrompere immediatamente l'operazione. Regolare il pezzo per eliminare qualsiasi carico decentrato. Non utilizzare la pressa se il pezzo si inclina.

Come mantenere il cilindro?

Prima di ogni utilizzo, ispezionare le condizioni generali. Pulire con un panno pulito e umido. Lubrificare le superfici esposte con un olio leggero. Conservare al riparo dall'umidità.

Dove trovare i pezzi di ricambio?

Fare riferimento all'elenco di imballaggio nel manuale. I pezzi sono disponibili presso Vevor.

Quali sono le precauzioni di sicurezza essenziali?

Non superare mai la capacità di 30T, evitare carichi decentrati, tenere mani e dita lontani dalle parti mobili durante la pressatura, e utilizzare su una superficie di cemento piana.

Come usare la maniglia del martinetto?

Inserire la maniglia stretta in quella più grande e innestare il perno. Usare l'estremità fessa per serrare la valvola di scarico. Inserire il tubo nel connettore e pompare su e giù.

Cosa fare in caso di cedimento strutturale?

Interrompere immediatamente l'uso della pressa. Far ispezionare e riparare da un tecnico qualificato.

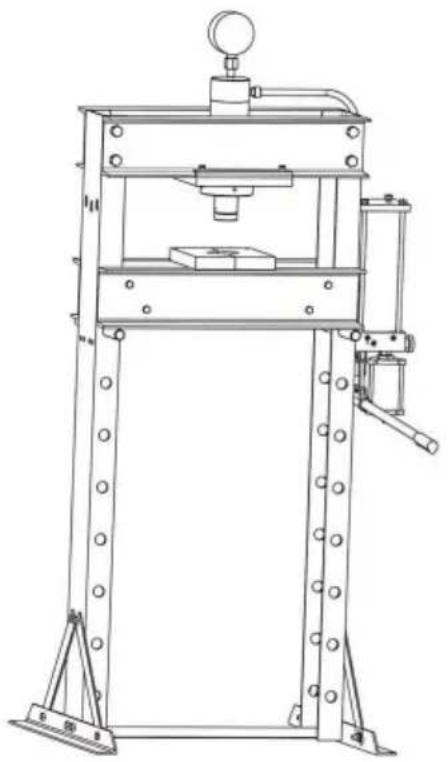

MANUALE UTENTE ZX0901 ITEM 30T Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

STAMPA NEGOZIO

( CILINDRO IDRAULICO )

MODELLO: ZX0901 ARTICOLO 30T

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

STAMPA NEGOZIO

MODELLO: ZX0901 ARTICOLO 30T

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI. NOTARE CHE REQUISITI OPERATIVI SICURI, AVVERTENZE E PRECAUZIONI.

AVVERTENZE SPECIFICHE DEL PRODOTTO

1. Non utilizzare la Shop Press oltre la capacità nominale.
2. Attenzione! Se si rileva qualcosa che potrebbe indicare un imminente cedimento strutturale della Shop Press, interromperne immediatamente l'uso.
3. Non installare questa apparecchiatura su superfici asfaltate, in legno, morbide o piastrellate. Assicurarsi che la Shop Press sia fissata saldamente a una superficie di cemento asciutta, priva di olio/grasso, piana e livellata, in grado di supportare il peso combinato della pressa da officina, del pezzo da lavorare pressato e di eventuali utensili e attrezzature aggiuntivi. Non installare la Shop Press su giunti di dilatazione o su calcestruzzo fessurato o difettoso.
4. Mantenere un ambiente di lavoro sicuro. Non utilizzare la Shop Press vicino ad aree umide e non esporla all'umidità. Assicurarsi che ci sia uno spazio di lavoro circostante adeguato. Non operare in presenza di liquidi, gas o polveri infiammabili.
5. Leggere e comprendere tutte le istruzioni e le precauzioni di sicurezza contenute nel manuale del produttore del pezzo da pressare, quando applicabile. Utilizzare sempre i punti di pressatura consigliati dal produttore, la forza di pressione minima/massima richiesta, ecc. per il pezzo che si sta premendo.
6. Evitare carichi fuori centro. Se la piastra del martinetto sembra insolitamente dura da premere, interrompere immediatamente l'operazione. Regolare il pezzo in lavorazione per eliminare o ridurre un carico decentrato. Non azionare la Shop Press se il pezzo in lavorazione si inclina o si blocca durante il movimento verso il basso (gruppo testa di pressione).
7. Prima di abbassare la piastra del martinetto, rimuovere i vassoi portautensili, i supporti e tutti gli altri utensili e attrezzature dal grembiule della pressa.
8. Tenere sempre mani, dita e piedi lontani dalla piastra di sollevamento e dal grembiule della pressa durante il processo di pressatura. Assicurarsi che la piastra/le piastre del martinetto siano in buone condizioni prima dell'uso.
9. Non tentare mai di rimuovere un pezzo in lavorazione incastrato nelle parti mobili della pressa da officina. Svitare la valvola di rilascio e, solo dopo aver riportato il martinetto nella sua posizione neutra, tentare di rimuovere il pezzo.

pezzo da lavorare.

1. Il pezzo in lavorazione deve essere supportato e controllato in ogni momento durante il funzionamento. Utilizzare un supporto a rulli (non fornito) con una superficie di lavoro più ampia per il pezzo. Quando possibile, fissare il pezzo in lavorazione con morsetti (non fornito).
2. Una volta stabilito il contatto tra la testa di pressione e il pezzo in lavorazione, allontanati il più possibile e continua ad applicare lentamente pressione fino al completamento della procedura.
3. Non lasciare mai un pezzo compresso incustodito. Quando un pezzo è compresso, c'è un grande grado di forza che è stata immagazzinata nel pezzo in lavorazione, che deve essere controllato fino a quando la pressione dall'Assemblea della Testa viene rilasciata.
4. Prima di effettuare interventi di assistenza o manutenzione, rilasciare il carico dalla pressa.

Attenzione: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve essere compreso dall'operatore che il comune buonsenso e la cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore.

SALVA QUESTE ISTRUZIONI

DATI TECNICI

Capacità Distanza massima di lavoro		Distanza minima di lavoro	Colpo
30T	938mm	65mm 125mm

Inoltrare

Questa pressa da officina è progettata per applicazioni automobilistiche, camionistiche, di equipaggiamento, flotte e

officine di riparazione industriali dove si eseguono operazioni di pressatura, piegatura, raddrizzatura e formatura, è necessario. Le applicazioni tipiche includono l'installazione e rimozione dei cuscinetti dell'alternatore e della pompa del servosterzo, cuscinetti dell'assale, cuscinetti di trasmissione, guarnizioni, giunti cardanici e altri. Non è destinato a essere utilizzato come tavolo di montaggio o come supporto per fissare un grande componente di assemblaggio finale. A differenza delle presse dotate di una pompa separata montata, l'unità di potenza di questa pressa non può essere dotata di un manometro, quindi il monitoraggio del carico deve essere effettuato con altri mezzi, come un indicatore digitale a cella di carico. Qualunque mezzo venga scelto, i mezzi di misurazione del carico devono essere tarati annualmente.

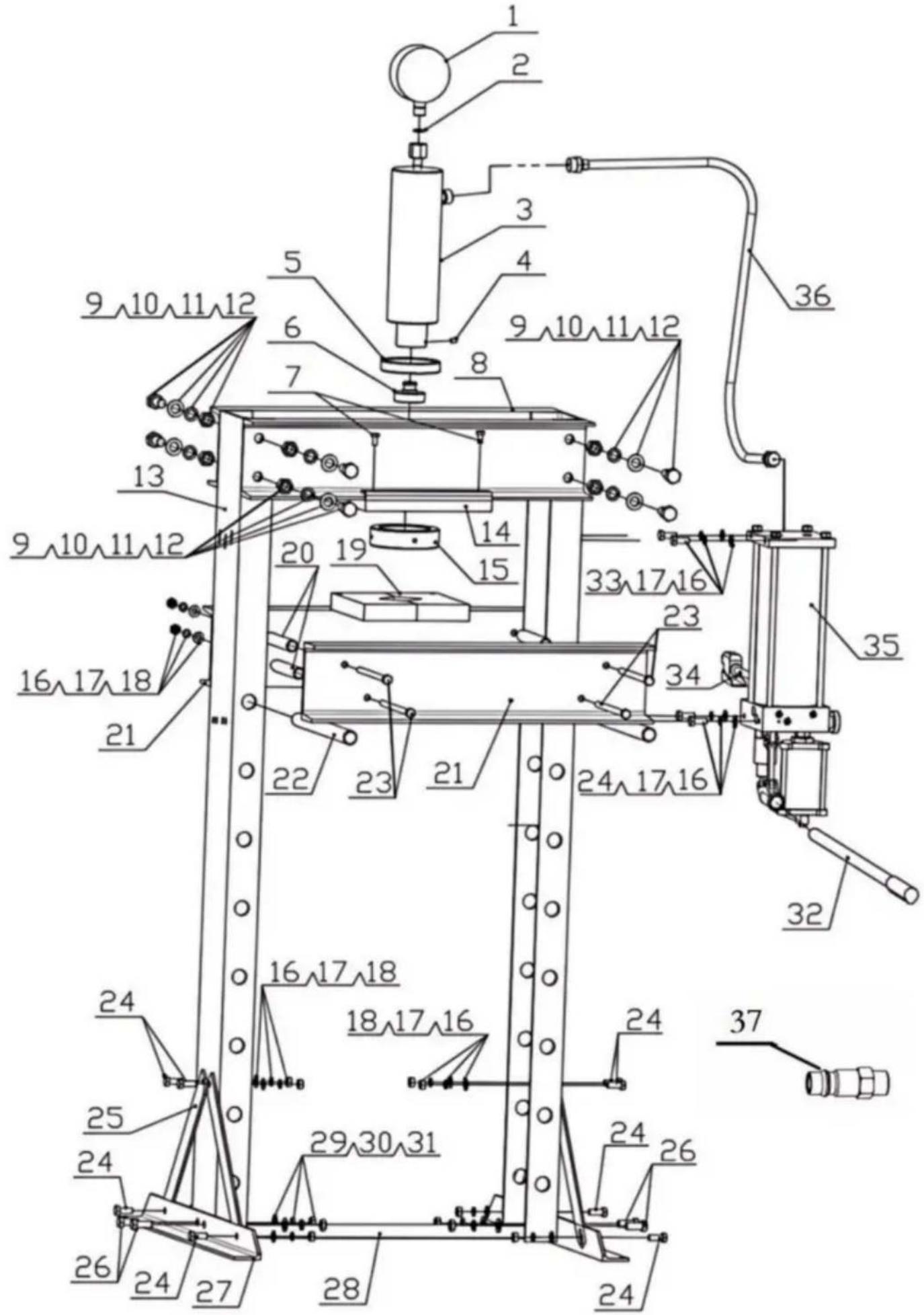

LISTA IMBALLAGGIO

NO.	DESCRIZIONE	Q.TÀ N.		DESCRIZIONE	Quantità
1	Calibro 30T	1	20	Tubo di supporto per spiaggia	di lavoro 4
2	Guarnizione	1	21	Spiaggia di lavoro	2
3	Parte del cilindro	1	22	Coppiglia	2
4	Vite M8*8	1	23	Bullone esagonale M10*170	4
5	Ciclo ascendente	1	24	Bullone esagonale M10*25	8
6	Testa	1	25	Sponda obliqua	4
7	Bullone esagonale M8*16	4	26	Bullone esagonale M12*30	4
8	Boom	2	27	Angolo di ferro	2
9	Bullone esagonale M16*35	8	28	Parti di bielle	1
10	Rondella ÿ16	8	29	Rondella ÿ12	4
11	Rondella elastica ÿ16	8	30	Rondella elastica ÿ12	4
12	Dado esagonale M16	8	31	Dado esagonale M12	4
13	Post principale	2	32	Maniglia	1
14	Parti saldate della tavola di fissaggio del cilindro	1	33	Bullone esagonale M10*20	3
15	Ciclo discendente	1	34	Tubo dell'aria	1
16	Rondellaÿ10	15	35	Parti della pompa	1
17	Rondella elastica ÿ10	15	36	Bloccare	1
18	Dado esagonale M10	12	37	Porta di ingresso (Eur)	1
19	Bloccare	2

La pressa da officina da 1,30 tonnellate è dotata di due piastre di argano. Le piastre di argano possono essere utilizzate singolarmente o collegate come mostrato di seguito dall'Arbor Lock.

1. Lo spazio tra le due piastre è espandibile da 0 a 5". Per regolare lo spazio

tra le due piastre di argano, allentare ogni bullone sul lato delle piastre, regolare lo

spazio tra le piastre, quindi serrare nuovamente i bulloni prima dell'uso.

1. Per impostare i grembiuli a un'altezza specifica, far scorrere i due perni attraverso quelli opposti

fori di regolazione sulle gambe del telaio della pressa e fissare in posizione utilizzando i due

Morsetti R.

1. Posizionare la piastra dell'albero sul grembiule della pressa, assicurandosi di centrarla sul

Grembiule da stampa.

1. ATTENZIONE! Se le piastre dell'albero poggiano su un ostacolo (ad esempio un bullone, detriti, ecc.)

si può creare una base irregolare. Ciò può portare a stress inusuali sull'Arbor

Piatti e possibili rotture e/o lesioni personali.

1. Inserire la maniglia del martinetto più stretta (l'estremità con il perno) nella maniglia più grande e

innestare il perno nella fessura a "T".

1. Utilizzando l'estremità scanalata della maniglia del martinetto, serrare (ruotare in senso orario) la valvola di sicurezza

del Jack.

1. Inserire il tubo più grande della maniglia del cricco nel connettore della maniglia del cricco situato a

il lato del Jack.

1. muovere la maniglia verso l'alto e verso il basso per estendere il cricco e azionare la pressa da officina.
2. ATTENZIONE! Se si rileva qualsiasi tipo di cedimento strutturale, interrompere l'utilizzo del

Shop Press immediatamente. Se necessario, far riparare l'unità da un servizio qualificato

tecnico.

1. Una volta terminato, rimuovere la maniglia del martinetto dal connettore della maniglia del martinetto e

allentare (girare in senso antiorario) la valvola di sicurezza del cric.

Sanguinamento

1. Rimuovere il tappo di riempimento dell'olio situato sul retro del martinetto per esporre il foro di riempimento dell'olio.
2. Aprire la valvola di rilascio situata sulla parte anteriore del martinetto, sopra. Inserire il martinetto

Maniglia nel nucleo della pompa. Pompare lentamente la maniglia per forzare l'aria fuori dal foro di riempimento dell'olio.

1. Non appena l'olio inizia a fuoriuscire dal foro, interrompere il pompaggio. Sostituire l'olio

Tappo di riempimento. Chiudere la valvola di rilascio.

1. Controllare il livello dell'olio. Deve essere appena sotto il foro di riempimento dell'olio. Se necessario, riempire con olio idraulico di alta qualità 15#.

AVVERTIMENTO!

Non esagerare. Il sovraccarico può causare

Il cilindro non può essere ripristinato. Perdita di olio, danni all'attrezzatura o lesioni personali.

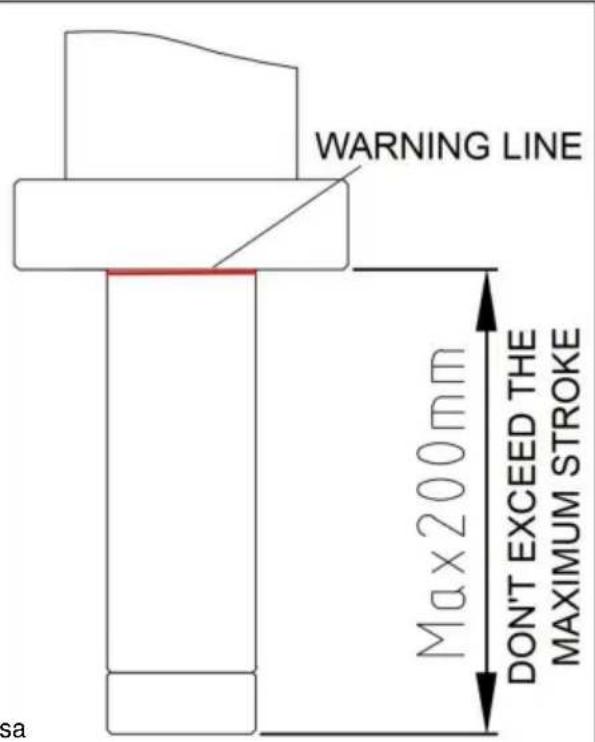

1. Non utilizzare la pressa da officina oltre

Colpo.Quando vedi la linea limite di

Il cilindro dell'olio, per favore smetti di premere

Giù immediatamente.

1. Non utilizzare la pressa da officina oltre

Capacità nominale.

1. Evitare carichi decentrati.
2. Tieni sempre mani, dita e piedi

Lontano dalla piastra del martinetto e dal grembiule della pressa

Durante il processo di pressatura.

MANUTENZIONE

1. Attenzione: rilasciare sempre il carico dalla pressa da officina prima di eseguire qualsiasi operazione di ispezione, manutenzione o pulizia.
2. Prima di ogni utilizzo, ispezionare le condizioni generali della pressa da officina. Controllare cedimenti strutturali, parti allentate, incrinate, piegate o danneggiate, disallineamento o legame di parti mobili e qualsiasi altra condizione che possa influenzare il suo funzionamento sicuro. Se si verificano rumori o vibrazioni anomale, far correggere il problema prima di continuare a utilizzare il prodotto. Non utilizzare apparecchiature danneggiate.
3. Per prevenire la ruggine, ricoprire tutte le superfici esposte con un olio leggero.
4. Mantenere sempre pulite e prive di olio e altri lubrificanti l'area delle piastre di supporto e il grembiule della pressa.
5. Per pulire, passare un panno pulito e umido.
6. Durante lo stoccaggio, tenere la pressa da officina coperta con un telo pulito e in un luogo fresco e asciutto.

Supporto tecnico e certificato di garanzia
