ZX0901 ITEM 30T - Siłownik hydrauliczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Siłownik hydrauliczny do prasy warsztatowej
Marka	Vevor
Model	ZX0901 (ITM 30T)
Nominalna nośność	30 ton (30T)
Maksymalny skok	125 mm
Maksymalna wysokość robocza	938 mm
Minimalna odległość (zamknięty)	65 mm
Rodzaj zasilania	Ręczna pompa hydrauliczna
Waga (szacunkowa)	25 kg
Materiał	Stal
Kolor	Czerwony (głównie)
Przeznaczenie	Prasowanie, gięcie, prostowanie i formowanie w warsztacie
Układ hydrauliczny	Siłownik jednostronnego działania
Objętość oleju	Olej hydrauliczny 15# (Poziom poniżej otworu wlewowego)
Konserwacja	Sprawdzać przed użyciem, czyścić wilgotną szmatką, smarować powierzchnie
Bezpieczeństwo	Nie przekraczać 30T, unikać obciążeń mimośrodowych, zachować bezpieczną odległość
Części zamienne	Dostępne poprzez listę pakowania w instrukcji
Gwarancja	Gwarancja elektroniczna na www.vevor.com/support

Często zadawane pytania - ZX0901 ITEM 30T Vevor

Jaka jest maksymalna nośność tego siłownika?

Nominalna nośność wynosi 30 ton. Nigdy nie przekraczać tego limitu, aby uniknąć awarii.

Jak odpowietrzyć siłownik?

Wyjmij korek wlewu oleju, otwórz zawór upustowy, powoli pompuj rączką, aż olej wypłynie z otworu, a następnie zamknij.

Jakiego oleju hydraulicznego użyć?

Używaj wysokiej jakości oleju hydraulicznego 15#. Poziom powinien znajdować się tuż poniżej otworu wlewowego.

Jak wyregulować wysokość płyt wału?

Poluzuj śruby po bokach płyt, wyreguluj odstęp między 0 a 5 cali, a następnie dokręć.

Co zrobić, jeśli płyta podnosząca jest nienormalnie twarda?

Natychmiast przerwij operację. Wyreguluj element, aby wyeliminować obciążenie mimośrodowe. Nie używaj prasy, jeśli element się przechyla.

Jak konserwować siłownik?

Przed każdym użyciem sprawdź ogólny stan. Czyść czystą, wilgotną szmatką. Smaruj odsłonięte powierzchnie lekkim olejem. Przechowuj z dala od wilgoci.

Gdzie znaleźć części zamienne?

Zapoznaj się z listą pakowania w instrukcji. Części są dostępne u Vevor.

Jakie są podstawowe środki ostrożności?

Nigdy nie przekraczać nośności 30T, unikać obciążeń mimośrodowych, trzymać ręce i palce z dala od ruchomych części podczas prasowania oraz używać na płaskiej powierzchni betonowej.

Jak używać rączki podnośnika?

Włóż wąską rączkę w większą i zablokuj sworzniem. Użyj rozciętego końca do dokręcenia zaworu upustowego. Włóż rurkę do złącza i pompuj w górę i w dół.

Co zrobić w przypadku awarii konstrukcyjnej?

Natychmiast przerwij używanie prasy. Zleć inspekcję i naprawę wykwalifikowanemu technikowi.

INSTRUKCJA OBSŁUGI ZX0901 ITEM 30T Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

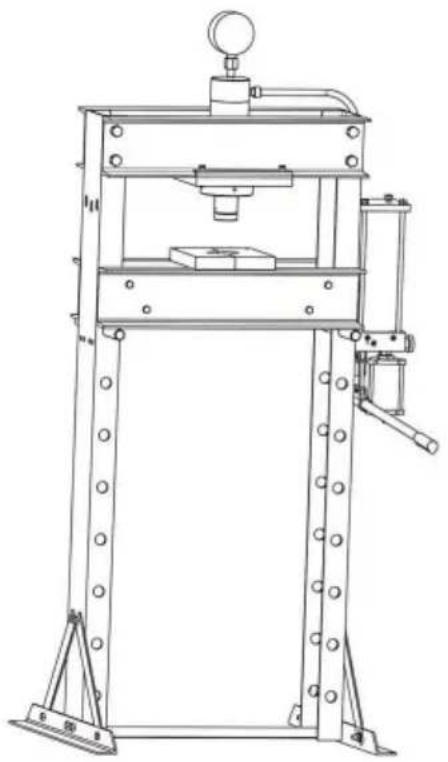

PRASA SKLEPOWA

(SIŁOWNIK HYDRAULICZNY)

MODEL: ZX0901 ELEMENT 30T

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRASA SKLEPOWA

MODEL: ZX0901 ELEMENT 30T

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: PROSZĘ UWAŻNIE PRZECZYTAĆ TĘ INSTRUKCJĘ. ZWRÓĆ UWAGĘ NA WYMAGANIA DOTYCZĄCE BEZPIECZEŃSTWA, OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI.

SZCZEGÓLNE OSTRZEŻENIA DOTYCZĄCE PRODUKTU

1. Nie eksploatuj prasy warsztatowej poza jej nominalnym obciążeniem.
2. Ostrzeżenie! Jeśli wykryjesz coś, co może wskazywać na nieuchronne uszkodzenie konstrukcyjne prasy warsztatowej, natychmiast przerwij jej użytkowanie.
3. Nie instaluj tego sprzętu na asfalcie, drewnie, miękkich lub kafelkowych nawierzchniach. Upewnij się, że prasa warsztatowa jest mocno zamocowana do suchej, wolnej od oleju/smaru, płaskiej, równej powierzchni betonowej, która jest w stanie utrzymać łączną wagę prasy warsztatowej, prasowanego przedmiotu oraz wszelkich dodatkowych narzędzi i sprzętu. Nie instaluj prasy warsztatowej na szczelinach dylatacyjnych lub na spękanym, uszkodzonym betonie.
4. Utrzymuj bezpieczne środowisko pracy. Nie używaj prasy warsztatowej w pobliżu wilgotnych miejsc i nie wystawiaj jej na działanie wilgoci. Upewnij się, że wokół jest odpowiednia przestrzeń robocza. Nie pracuj w obecności łatwopalnych cieczy, gazów lub pyłów.
5. Przeczytaj i zrozum wszystkie instrukcje i środki ostrożności zawarte w instrukcji producenta przedmiotu obrabianego, który naciskasz, jeśli dotyczy. Zawsze używaj zalecanych przez producenta punktów prasowania, minimalnej/maksymalnej siły nacisku wymaganej do wykonania pracy itp. dla części, którą naciskasz.
6. Unikaj obciążeń niecentralnych. Jeśli płyta podnośnika wydaje się niezwykle trudna do naciśnięcia, natychmiast zatrzymaj operację. Dostosuj obrabiany przedmiot, aby wyeliminować lub zmniejszyć obciążenie niecentralne. Nie obsługuj prasy warsztatowej, jeśli obrabiany przedmiot przechyli się lub zablokuje podczas ruchu w dół zespołu głowicy ciśnieniowej.
7. Przed opuszczeniem płyty podnośnika zdejmij tacki na narzędzia, podstawki i wszystkie inne narzędzia i sprzęt z fartucha prasy.
8. Zawsze trzymaj ręce, palce i stopy z dala od płyty podnośnika i fartucha prasy podczas procesu prasowania. Upewnij się, że płyty podnośnika są w dobrym stanie przed użyciem.
9. Nigdy nie próbuj usuwać przedmiotu obrabianego, który utknął w ruchomych częściach maszyny. Prasa warsztatowa. Odkręć zawór spustowy i dopiero po powrocie do pozycji neutralnej podnośnika spróbuj usunąć przedmiot obrabiany.
10. Przedmiot obrabiany musi być cały czas podparty i kontrolowany.

podczas pracy. Używaj stojaka rolkowego (niedostarczonego) z większą powierzchnią roboczą

element. Jeśli to możliwe, zabezpiecz element obrabiany zaciskami (nie

pod warunkiem, że).

1. Po nawiązaniu kontaktu głowicy ciśnieniowej z przedmiotem obrabianym, odejdź tak daleko, jak to możliwe i kontynuuj powolne nakładanie nacisku aż do zakończenia zabiegu.
2. Nigdy nie pozostawiaj ściśniętego przedmiotu obrabianego bez nadzoru. Gdy przedmiot obrabiany jest ściskany, występuje duży stopień siły, która została

przechowywane w obrabianym przedmiocie, które należy kontrolować do momentu osiągnięcia ciśnienia z zespołu głowicy zostaje zwolniony.

1. Przed przystąpieniem do prac serwisowych lub konserwacyjnych należy odciążyć maszynę. Prasa sklepowa.

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w tym dokumencie

instrukcja obsługi nie może objąć wszystkich możliwych warunków i sytuacji

które mogą wystąpić. Operator musi zrozumieć, że wspólne

rozsądek i ostrożność to czynniki, których nie można uwzględnić w tym produkcie, ale które musi zapewnić operator.

ZAPISZ TE INSTRUKCJE

DANE TECHNICZNE

Maksymalna odległość robocza		Minimalna odległość robocza	Udar
30T	938 mm	65 mm	125 mm

Do przodu

Prasa warsztatowa przeznaczona jest do samochodów ciężarowych, maszyn rolniczych, flot i innych zastosowań.

przemysłowe warsztaty naprawcze, w których wykonuje się prasowanie, gięcie, prostowanie i formowanie, jest wymagane. Typowe zastosowania obejmują instalację i wymontowanie łożysk alternatora i pompy wspomagania kierownicy, łożysk osi, łożyska przekładni, uszczelki, przeguby krzyżakowe i inne. Nie jest przeznaczony do używać jako stołu montażowego lub stojaka na osprzęt do mocowania dużych, końcowych elementów komponent montażowy. W przeciwieństwie do pras wyposażonych w oddzielnie zamontowana pompa, jednostka napędowa tej prasy nie może być wyposażona w manometr, dlatego monitorowanie obciążenia musi być wykonywane przez innych oznacza, np. cyfrowy wskaźnik ogniwa wagowego. Niezależnie od tego, jaki środek zostanie wybrany, środki pomiaru obciążenia powinny być kalibrowane raz w roku.

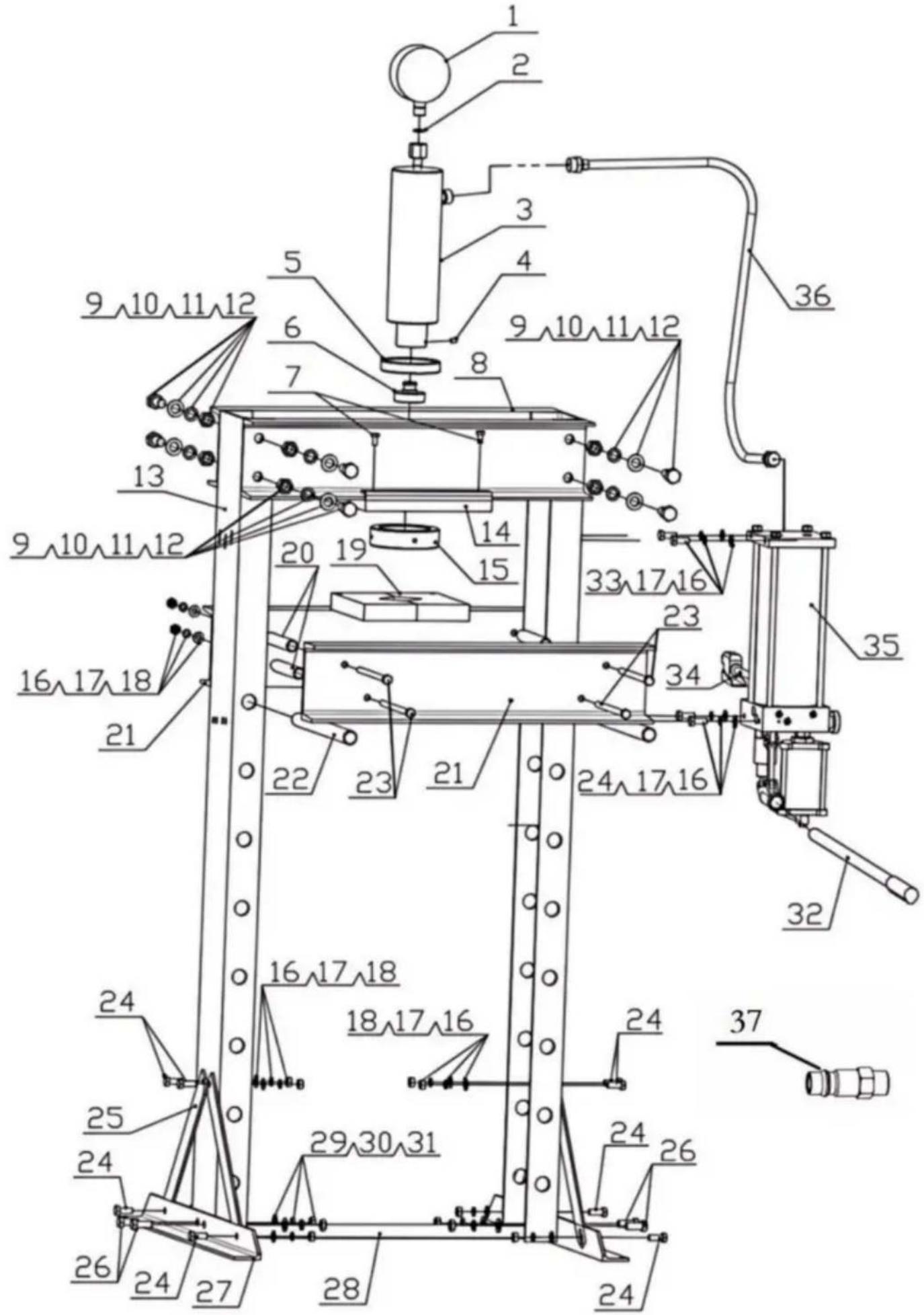

LISTA PAKOWANIA

NIE.	OPIS	ILOŚĆ	NR.	OPIS	ILOŚĆ
1	Rozstaw 30T	1	20	Rura podtrzymująca Work Beach	4
2	Uszczelka	1	21	Praca na plaży	2
3	Część cylindra	1	22	Kołek zawleczki	2
4	Śruba M8*8	1	23	Śruba sześciokątna M10*170	4
5	Pętla w górę	1	24	Śruba sześciokątna M10*25	8
6	Głowa	1	25	Ukośny brzeg	4
7	Śruba sześciokątna M8*16	4	26	Śruba sześciokątna M12*30	4
8	Wysięgnik	2	27	Kątownik	2
9	Śruba sześciokątna M16*35	8	28	Części korbowodów	1
10	Podkładka Φ16	8	29	Podkładka Φ12	4
11	Podkładka sprężysta Φ16	8	30	Podkładka sprężysta Φ12	4
12	Nakrętka sześciokątna M16	8	31	Nakrętka sześciokątna M12	4
13	Główny post	2	32	Uchwyt	1
14	Spawane części płyty mocującej cylinder 1		33	Śruba sześciokątna M10*20	3
15	Pętla w dół	1	34	Rura powietrzna	1
16	Podkładka φ10	15	35	Części pompy	1
17	Podkładka sprężysta Φ10	15	36	Blok	1
18	Nakrętka sześciokątna M10	12	37	Otwór wlotowy (Eur)	1
19	Blok	2

Prasa warsztatowa 1,30 tony jest dostarczana z dwiema płytami trzpieniowymi. Płyty trzpieniowe mogą być używane pojedynczo lub połączone, jak pokazano poniżej, za pomocą blokady Arbor Lock.

1. Odstęp między dwiema płytami można rozszerzyć w zakresie od 0 do 5 cali. Aby dostosować przestrzeń pomiędzy dwoma płytami nośnymi poluzuj każdą śrubę po bokach płyt, wyreguluj szczelinę między płytami, a następnie przed użyciem dokręć śruby.
2. Aby ustawić fartuchy na określonej wysokości, przesuń dwa kołki przez przeciwległe otwory regulacyjne na nogach ramy prasy i zamocuj je na miejscu za pomocą dwóch Zaciski R.
3. Umieść płytę trzpienia na fartuchu prasy, upewniając się, że jest wyśrodkowana na fartuchu prasowym.
4. OSTRZEŻENIE! Jeśli płyty trzpienia opierają się na przeszkodzie (takiej jak śruba, zanieczyszczenia itp.) może powstać nierówna podstawa. Może to prowadzić do niezwykłego naprężenia w trzpieniu.

Płyty oraz możliwe złamanie i/lub obrażenia ciała.

1. Włóż węższą rączkę podnośnika (koniec z kołkiem) do większej rączki i wsuń sworzeń w gniazdo „T”.
2. Za pomocą szczelinowego końca uchwytu podnośnika dokręć (obróć zgodnie z ruchem wskazówek zegara) zawór bezpieczeństwa podnośnika.
3. Włóż większą rurę uchwytu podnośnika do łącznika uchwytu podnośnika znajdującego się z boku podnośnika.
4. Pompuj uchwytem w górę i w dół, aby wysunąć podnośnik i uruchomić prasę warsztatową.
5. OSTRZEŻENIE! W przypadku wykrycia jakiegokolwiek rodzaju uszkodzenia konstrukcyjnego należy zaprzestać używania. Natychmiast oddaj urządzenie do naprawy. W razie potrzeby oddaj urządzenie do naprawy do wykwalifikowanego technika.
6. Po zakończeniu odłącz uchwyt podnośnika od łącznika uchwytu podnośnika i poluzuj (obróć w kierunku przeciwnym do ruchu wskazówek zegara) zawór bezpieczeństwa podnośnika.

Krwawienie

1. Odkręć korek wlewu oleju znajdujący się z tyłu podnośnika, aby odsłonić otwór wlewu oleju.
2. Otwórz zawór spustowy znajdujący się z przodu podnośnika, powyżej. Włóż uchwyt do rdzenia pompy. Powoli pompuj uchwytem, aby wycisnąć powietrze z otworu wlewu oleju.
3. Gdy tylko olej zacznie wydostawać się z otworu, przerwij pompowanie. Wymień korek wlewu oleju. Zamknij zawór spustowy.
4. Sprawdź poziom oleju. Musi być tuż pod otworem na filtr oleju. W razie potrzeby uzupełnij wysokiej jakości olej hydrauliczny 15#.

OSTRZEŻENIE!

Nie przesadzaj. Przeciążenie może spowodować

Cylinder nie może zostać zresetowany. Wyciek oleju, uszkodzenie sprzętu lub obrażenia ciała.

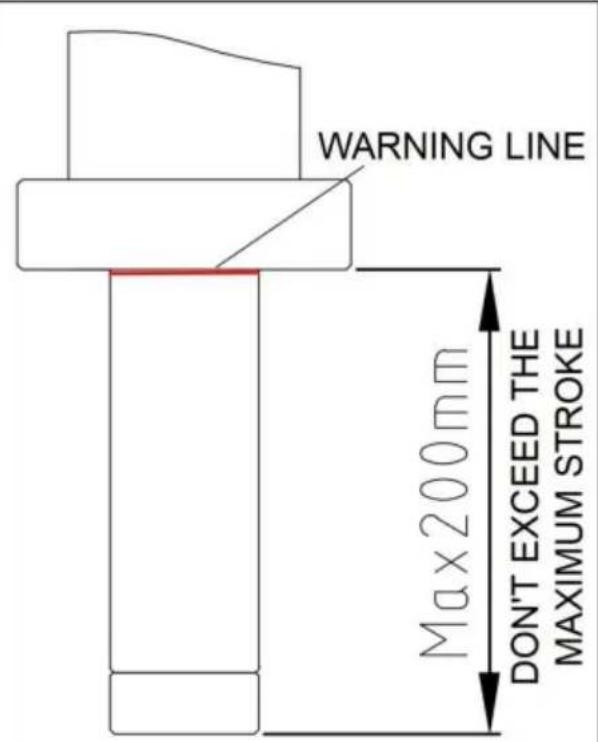

1. Nie używaj prasy sklepowej poza udarem. Kiedy widzisz linię graniczną cylindra olejowego, proszę przestać naciskać natychmiast w dół.
2. Nie uruchamiaj prasy sklepowej poza pojemność znamionową.
3. Unikaj obciążeń niecentralnych.
4. Zawsze trzymaj dłonie, palce i stopy z dala od płyty Jack i fartucha dociskowego w trakcie procesu prasowania.

1. Ostrzeżenie: Przed wykonaniem jakichkolwiek prac zawsze należy zwolnić ładunek z prasy warsztatowej. Inspekcja, konserwacja lub czyszczenie.
2. Przed każdym użyciem sprawdź ogólny stan prasy warsztatowej. Sprawdź, czy nie ma uszkodzeń konstrukcyjnych, luźnych, pękniętych, wygiętych lub uszkodzonych części, nieprawidłowego ustawienia lub związania ruchomych części oraz wszelkich innych warunków, które mogą wpływać na bezpieczne działanie. Jeśli wystąpią nietypowe hałasy lub wibracje, usuń problem przed ponownym użyciem.

Nie używaj uszkodzonego sprzętu.

1. Aby zapobiec rdzewieniu, pokryj wszystkie odsłonięte powierzchnie lekkim olejem.
2. Zawsze utrzymuj płyty wrzeciona i obszar fartucha prasy w czystości, bez oleju i innych środków smarnych.
3. Aby wyczyścić, przetrzyj czystą, wilgotną szmatką.
4. Podczas przechowywania prasy warsztatowej przykryj ją czystą tkaniną i przechowuj w chłodnym, suchym miejscu.
