ZX0901 ITEM 30T - Hydraulikzylinder Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hydraulikzylinder für Werkstattpresse
Marke	Vevor
Modell	ZX0901 (ITM 30T)
Nennkapazität	30 Tonnen (30T)
Maximaler Hub	125 mm
Maximale Arbeitshöhe	938 mm
Mindestabstand (geschlossen)	65 mm
Antriebsart	Manuelle Hydraulikpumpe
Gewicht (ca.)	25 kg
Material	Stahl
Farbe	Rot (überwiegend)
Verwendungszweck	Pressen, Biegen, Richten und Formen in der Werkstatt
Hydrauliksystem	Einfachwirkender Zylinder
Ölvolumen	Hydrauliköl 15# (Füllstand unterhalb der Einfüllöffnung)
Wartung	Vor Gebrauch prüfen, mit feuchtem Tuch reinigen, Oberflächen schmieren
Sicherheit	30T nicht überschreiten, außermittige Lasten vermeiden, Sicherheitsabstand einhalten
Ersatzteile	Erhältlich über die Packliste im Handbuch
Garantie	Elektronische Garantie auf www.vevor.com/support

Häufig gestellte Fragen - ZX0901 ITEM 30T Vevor

Was ist die maximale Kapazität dieses Zylinders?

Die Nennkapazität beträgt 30 Tonnen. Überschreiten Sie diese Grenze niemals, um Ausfälle zu vermeiden.

Wie entlüftet man den Zylinder?

Entfernen Sie den Öleinfülldeckel, öffnen Sie das Ablassventil, pumpen Sie langsam mit dem Griff, bis Öl aus der Öffnung austritt, dann schließen Sie wieder.

Welches Hydrauliköl verwenden?

Verwenden Sie hochwertiges Hydrauliköl 15#. Der Füllstand sollte knapp unter der Einfüllöffnung sein.

Wie stellt man die Höhe der Wellenplatten ein?

Lockern Sie die Schrauben an der Seite der Platten, stellen Sie den Abstand zwischen 0 und 5 Zoll ein, dann ziehen Sie wieder fest.

Was tun, wenn die Hubplatte ungewöhnlich hart ist?

Stoppen Sie sofort den Betrieb. Passen Sie das Werkstück an, um außermittige Lasten zu vermeiden. Verwenden Sie die Presse nicht, wenn das Werkstück kippt.

Wie wartet man den Zylinder?

Überprüfen Sie vor jedem Gebrauch den Allgemeinzustand. Reinigen Sie mit einem sauberen, feuchten Tuch. Schmieren Sie die freiliegenden Oberflächen mit leichtem Öl. Lagern Sie es trocken.

Wo finde ich Ersatzteile?

Siehe Packliste im Handbuch. Die Teile sind bei Vevor erhältlich.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Die Kapazität von 30T niemals überschreiten, außermittige Lasten vermeiden, Hände und Finger von beweglichen Teilen während des Pressens fernhalten und auf einer ebenen Betonfläche verwenden.

Wie benutzt man den Griff des Wagenhebers?

Stecken Sie den schmalen Griff in den größeren und sichern Sie den Stift. Verwenden Sie das geschlitzte Ende zum Festziehen des Ablassventils. Stecken Sie das Rohr in den Anschluss und pumpen Sie auf und ab.

Was tun bei strukturellem Versagen?

Stellen Sie die Verwendung der Presse sofort ein. Lassen Sie sie von einem qualifizierten Techniker überprüfen und reparieren.

BEDIENUNGSANLEITUNG ZX0901 ITEM 30T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

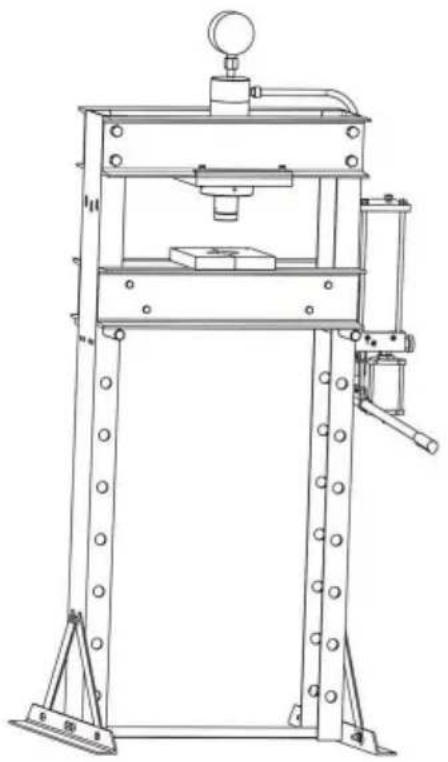

SHOP PRESS

( HYDRAULIKZYLINDER )

MODELL: ZX0901 ARTIKEL 30T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SHOP PRESS

MODELL: ZX0901 ARTIKEL 30T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: BITTE LESEN SIE DIESE ANWEISUNGEN SORGFÄLTIG DURCH.

SICHERE BETRIEBSVORAUSSETZUNGEN, WARNHINWEISE UND VORSICHTSMASSNAHMEN.

PRODUKTSPEZIFISCHE WARNHINWEISE

1. Betreiben Sie die Werkstattpresse nicht über ihre Nennkapazität hinaus.
2. Achtung! Wenn Sie etwas bemerken, das auf einen drohenden strukturellen Defekt der Werkstattpresse hindeutet, ist die Nutzung sofort einzustellen.
3. Installieren Sie dieses Gerät nicht auf Asphalt, Holz, weichen oder gefliesten Oberflächen. Stellen Sie sicher, dass die Werkstattpresse fest auf einer trockenen, öl- und fettfreien, flachen, ebenen Betonoberfläche befestigt ist, die das Gesamtgewicht der Werkstattpresse, des zu pressenden Werkstücks und zusätzlicher Werkzeuge und Geräte tragen kann. Installieren Sie die Werkstattpresse nicht auf Dehnungsfugen oder auf gerissenem, schadhaftem Beton.
4. Sorgen Sie für eine sichere Arbeitsumgebung. Verwenden Sie die Werkstattpresse nicht in der Nähe von nassen Bereichen und setzen Sie sie nicht der Feuchtigkeit aus. Stellen Sie sicher, dass ausreichend umgebender Arbeitsbereich vorhanden ist. Verwenden Sie sie nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
5. Lesen und verstehen Sie alle Anweisungen und Sicherheitshinweise im Herstellerhandbuch für das Werkstück, das Sie pressen. Verwenden Sie immer die vom Hersteller empfohlenen Presskraftpunkte, minimale/maximale Presskraft, die erforderlich ist, usw. für das Werkstück, das Sie pressen.
6. Vermeiden Sie außermittige Belastungen. Wenn die Jack Plate ungewöhnlich schwer zu drücken ist, stoppen Sie den Vorgang sofort. Beseitigen oder verringern Sie eine außermittige Belastung des Werkstücks. Betreiben Sie die Werkstattpresse nicht, wenn das Werkstück während der Abwärtsbewegung der Druckkopfbaugruppe nicht richtig positioniert ist.
7. Vor dem Absenken der Jack Plate entfernen Sie Werkzeugablagen, Ständer und alle weiteren Werkzeuge und Geräte aus der Press Apron.
8. Halten Sie Hände, Finger und Füße stets von der Jack Plate fern und drücken Sie die Schürze während des Pressvorgangs. Stellen Sie sicher, dass die Jack Plate(s) vor dem Gebrauch in gutem Zustand sind.
9. Versuchen Sie niemals, ein Werkstück zu entfernen, das in den beweglichen Teilen der Werkstattpresse eingeklemmt ist. Schrauben Sie das Ablassventil ab und bringen Sie den Jack Ram erst nach der Rückkehr in die neutrale Position, falls Sie versuchen, das Werkstück zu entfernen.
10. Das Werkstück muss jederzeit gestützt und kontrolliert werden während des Betriebs. Verwenden Sie einen Rollenständer (nicht im Lieferumfang enthalten) für ein größeres Werkstück. Sichern Sie das Werkstück nach Möglichkeit mit Klammern (nicht im Lieferumfang enthalten).
11. Sobald der Kontakt zwischen Druckkopf und Werkstück hergestellt ist, treten Sie so weit wie möglich zurück und wenden Sie weiterhin langsam Druck an, bis der Vorgang abgeschlossen ist.
12. Lassen Sie ein komprimiertes Werkstück niemals unbeaufsichtigt.

Wenn ein Werkstück komprimiert wird, gibt es eine große Kraft, die

im Werkstück gespeichert ist und kontrolliert werden muss, bis der Druck

von der Kopfbaugruppe freigegeben wird.

1. Bevor Sie Service- oder Wartungsarbeiten durchführen, lösen Sie die Last von der Werkstattpresse.

Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Betreiber muss verstehen, dass gesunder Menschenverstand

und Vorsicht Faktoren sind, die bei diesem Produkt nicht eingebaut werden können, sondern vom Betreiber bereitgestellt werden müssen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE DATEN

Kapazität Max. Arbeitsabstand		Minimaler Arbeitsabstand	Schlaganfall
30T	938 mm	65 mm 125 mm

Nach vorne

Diese Werkstattpresse ist für die Bereiche Automobil, LKW, Geräte, Flotte und

Industrielle Reparaturwerkstätten, in denen Pressen, Biegen, Richten und Umformung erforderlich sind. Typische Anwendungen sind die Installation und der Ausbau der Lager von Lichtmaschine und Servopumpe, Achslager, Getriebelager, Dichtungen, Kreuzgelenke und andere. Es ist nicht vorgesehen für die Verwendung als Montagetisch oder als Vorrichtungsständer zur Befestigung großer, endgültiger Montagekomponenten. Im Gegensatz zu Pressen mit einer separat montierten Pumpe kann das Aggregat dieser Presse nicht mit einem Druckmesser ausgestattet werden, daher muss die Überwachung der Last durch andere Mittel erfolgen, wie z. B. eine digitale Wägezellenanzeige. Welches Mittel auch immer gewählt wird, die Lastmessmittel müssen jährlich kalibriert werden.

Die 1,30-Tonnen-Werkstattpresse wird mit zwei Dornplatten geliefert. Die Dornplatten können einzeln oder wie unten gezeigt mit dem Dornschloss verbunden verwendet werden.

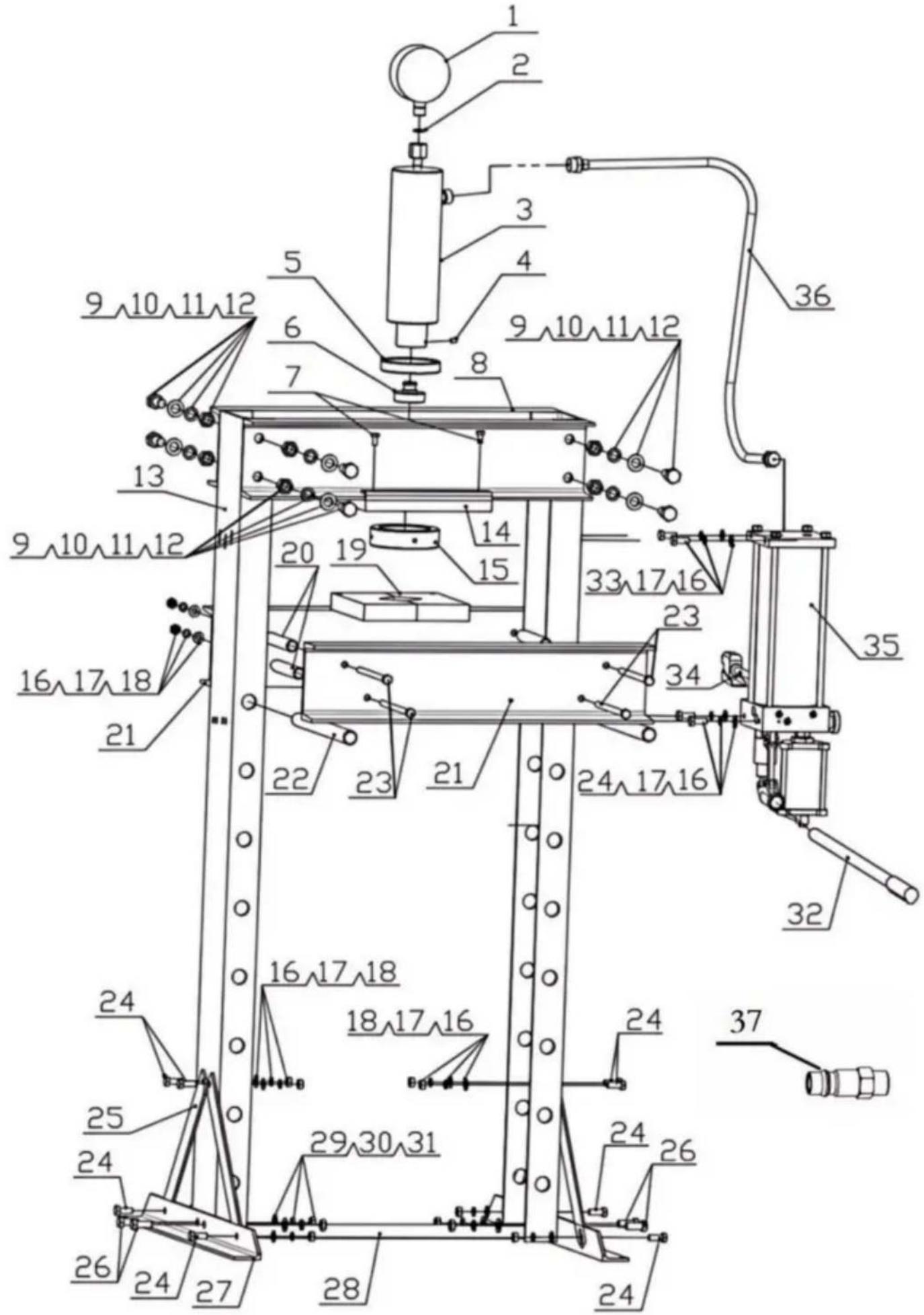

NEIN.	BESCHREIBUNG	Menge	No	BESCHREIBUNG	Menge
1	30T Spurweite	1	20	Work Beach Stützrohr 4
2	Dichtung	1	21	Arbeit Strand	2
3	Zylinderteil	1	22	Splint	2
4	Schraube M8*8	1	23	Sechskantschraube M10*170	4
5	Aufwärtsschleife	1	24	Sechskantschraube M10*25	8
6	Kopf	1	25	Schräges Ufer	4
7	Sechskantschraube M8*16	4	26	Sechskantschraube M12*30	4
8	Boom	2	27	Winkeleisen	2
9	Sechskantschraube M16*35	8	28	Pleuelstangenteile	1
10	Unterlegscheibe y16	8	29	Unterlegscheibe y12	4
11	Federscheibe y16	8	30	Federscheibe y12	4
12	Sechskantmutter M16	8	31	Sechskantmutter M12	4
13	Hauptbeitrag	2	32	Handhaben	1
14	Schweißteile der Zylinderbefestigungsplatte 1		33	Sechskantschraube M10*20	3
15	Abwärtsschleife	1	34	Luftschlauch	1
16	Unterlegscheibey10	15	35	Pumpenteile	1
17	Federscheibe y10	15	36	Block	1
18	Sechskantmutter M10	12	37	Einlassanschluss (Eur)	1
19	Block	2

Die 1,30-Tonnen-Werkstattpresse wird mit zwei Dornplatten geliefert. Die Dornplatten können einzeln oder, wie unten gezeigt, mit dem Dornhalter verbunden verwendet werden.

1. Der Abstand zwischen den beiden Platten ist von 0-5 Zoll erweiterbar. Um den Abstand zwischen den beiden Arbor Plates anzupassen, lösen Sie jede Schraube an der Seite der Platten, stellen Sie den Spalt zwischen den Platten ein und ziehen Sie die Schrauben vor der Verwendung wieder fest.
2. Um die Schürzen auf eine bestimmte Höhe einzustellen, schieben Sie die beiden Stifte durch gegenüberliegende Justierungslöcher an den Beinen des Pressrahmens und befestigen Sie sie mit den beiden R-Clips.
3. Platzieren Sie die Dornplatte auf der Pressschürze und achten Sie darauf, dass sie mittig auf der Schürze drücken.
4. WARNUNG! Wenn die Dornplatten auf einem Hindernis (z. B. Bolzen, Schutt usw.) ruhen, kann es zu einer unebenen Basis kommen. Dies kann zu einer ungewöhnlichen Belastung der Arbor-Platten und möglicherweise zu einem Bruch und/oder einer Verletzung führen.
5. Stecken Sie den schmaleren Wagenhebergriff (das Ende mit dem Stift) in den größeren Griff und lassen Sie den Stift im T-Schlitz einrasten.
6. Stecken Sie das größere Rohr des Wagenhebergriffs in den Wagenhebergriffanschluss, der sich an der Seite des Wagenhebers befindet.
7. Stecken Sie das größere Rohr des Wagenhebergriffs in den Wagenhebergriffanschluss, der sich an der Seite des Wagenhebers befindet.
8. Pumpen Sie den Griff auf und ab, um den Wagenheber auszufahren und die Werkstattpresse zu betätigen.
9. WARNUNG! Sollten Sie einen strukturellen Defekt feststellen, verwenden Sie das Gerät nicht weiter. Setzen Sie die Presse sofort außer Betrieb. Lassen Sie das Gerät bei Bedarf von einem qualifizierten Servicetechniker reparieren.
10. Wenn Sie fertig sind, entfernen Sie den Wagenhebergriff vom Wagenhebergriffanschluss und lösen Sie (gegen den Uhrzeigersinn drehen) das Überdruckventil des Wagenhebers.

Entlüftung

1. Entfernen Sie den Öleinfüllstopfen auf der Rückseite des Wagenhebers, um die Öleinfüllöffnung freizulegen.
2. Öffnen Sie das Entriegelungsventil an der Vorderseite des Wagenhebers (siehe oben). Setzen Sie den Wagenhebergriff in den Pumpenkern ein. Pumpen Sie den Griff langsam, um Luft aus der Öleinfüllöffnung zu drücken.
3. Sobald Öl aus der Öffnung austritt, hören Sie auf zu pumpen. Setzen Sie den Öleinfüllstopfen wieder ein. Schließen Sie das Ablassventil.
4. Überprüfen Sie den Ölstand. Er muss knapp unter der Öleinfüllöffnung liegen. Füllen Sie bei Bedarf hochwertiges Hydrauliköl 15# nach.

WARNUNG!

Nicht überlasten. Überlastung kann dazu führen, dass der Zylinder nicht zurückgesetzt werden kann. Ölleck, Geräteschaden oder Personenschaden können die Folge sein.

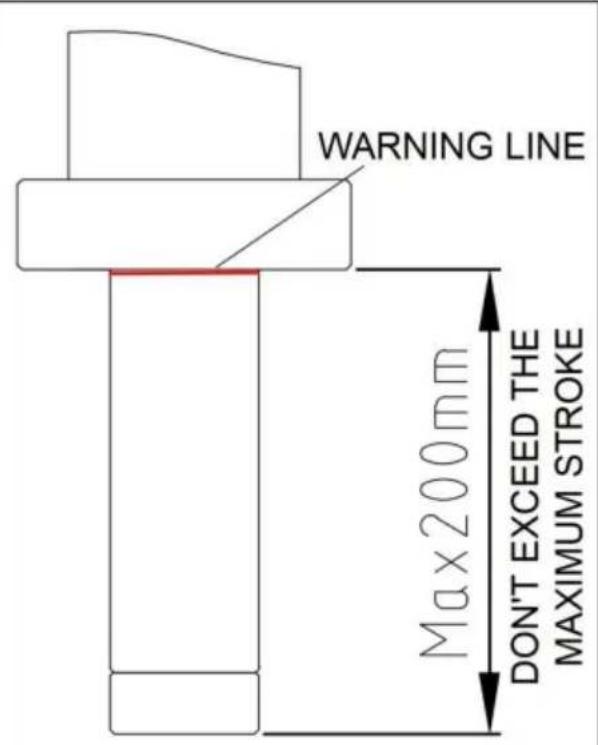

1. Betreiben Sie die Werkstattpresse nicht über den vollen Hub hinaus. Wenn Sie die Begrenzungslinie am Ölzylinder sehen, drücken Sie nicht weiter, sondern lassen Sie sofort ab.
2. Betreiben Sie die Werkstattpresse nicht über die Nennkapazität hinaus.
3. Vermeiden Sie außermittige Belastungen.
4. Halten Sie Hände, Finger und Füße stets von der Wagenheberplatte und der Pressschürze fern, während des Pressvorgangs.

WARTUNG

1. Achtung: Entlasten Sie die Werkstattpresse immer, bevor Sie Inspektion, Wartung oder Reinigung durchführen.
2. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Werkstattpresse. Überprüfen Sie strukturelle Schäden, lose, gerissene, verbogene oder beschädigte Teile, Fehlausrichtung oder Blockierung beweglicher Teile und andere Bedingungen, die den sicheren Betrieb beeinträchtigen können. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben. Beschädigte Geräte dürfen nicht verwendet werden.
3. Um Rost vorzubeugen, beschichten Sie alle freiliegenden Oberflächen mit einem leichten Öl.
4. Halten Sie den Bereich der Dornplatten und der Pressschürze immer sauber und frei von Öl und anderen Schmiermitteln.
5. Zum Reinigen mit einem sauberen, feuchten Tuch abwischen.
6. Bewahren Sie die Werkstattpresse bei der Lagerung mit einer sauberen Abdeckplane abgedeckt an einem kühlen, trockenen Ort auf.
