ZX0901 ITEM 30T - Hydraulisk cylinder Vevor - Gratis bruksanvisning och manual

Produkttyp	Hydraulisk domkraft för verkstadspress
Märke	Vevor
Modell	ZX0901 (ITM 30T)
Nominell kapacitet	30 ton (30T)
Max slag	125 mm
Max arbetshöjd	938 mm
Minsta avstånd (stängt)	65 mm
Drivningstyp	Manuell hydraulpump
Vikt (uppskattad)	25 kg
Material	Stål
Färg	Röd (huvudsakligen)
Avsedd användning	Pressning, böjning, riktning och formning i verkstad
Hydraulsystem	Enkelverkande domkraft
Oljevolym	Hydraulolja 15# (Nivå under påfyllningshålet)
Underhåll	Inspektera före användning, rengör med fuktig trasa, smörj ytorna
Säkerhet	Överskrid inte 30T, undvik ojämn belastning, håll säkerhetsavstånd
Reservdelar	Finns i paketlistan i manualen
Garanti	Elektronisk garanti på www.vevor.com/support

Vanliga frågor - ZX0901 ITEM 30T Vevor

Vad är maxkapaciteten för denna domkraft?

Nominell kapacitet är 30 ton. Överskrid aldrig denna gräns för att undvika fel.

Hur luftar man domkraften?

Ta bort oljepåfyllningslocket, öppna avlastningsventilen, pumpa långsamt med handtaget tills olja kommer ut ur hålet, stäng sedan.

Vilken hydraulolja ska användas?

Använd högkvalitativ hydraulolja 15#. Nivån ska vara precis under påfyllningshålet.

Hur justerar man höjden på axelplattorna?

Lossa bultarna på plattornas sida, justera mellanrummet mellan 0 och 5 tum, dra sedan åt.

Vad gör man om lyftplattan är onormalt hård?

Stoppa omedelbart operationen. Justera arbetsstycket för att eliminera ojämn belastning. Använd inte pressen om arbetsstycket lutar.

Hur underhåller man domkraften?

Före varje användning, inspektera allmänt skick. Rengör med ren och fuktig trasa. Smörj exponerade ytor med lätt olja. Förvara skyddad från fukt.

Var hittar man reservdelar?

Se paketlistan i manualen. Delar finns tillgängliga från Vevor.

Vilka är de viktigaste säkerhetsföreskrifterna?

Överskrid aldrig kapaciteten 30T, undvik ojämn belastning, håll händer och fingrar borta från rörliga delar under pressning, och använd på plan betongyta.

Hur använder man domkraftshandtaget?

Sätt in det smala handtaget i det större och sätt i sprinten. Använd den kluvna änden för att dra åt avlastningsventilen. Sätt in röret i kontakten och pumpa upp och ner.

Vad gör man vid strukturellt fel?

Sluta omedelbart använda pressen. Låt en kvalificerad tekniker inspektera och reparera.

BRUKSANVISNING ZX0901 ITEM 30T Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

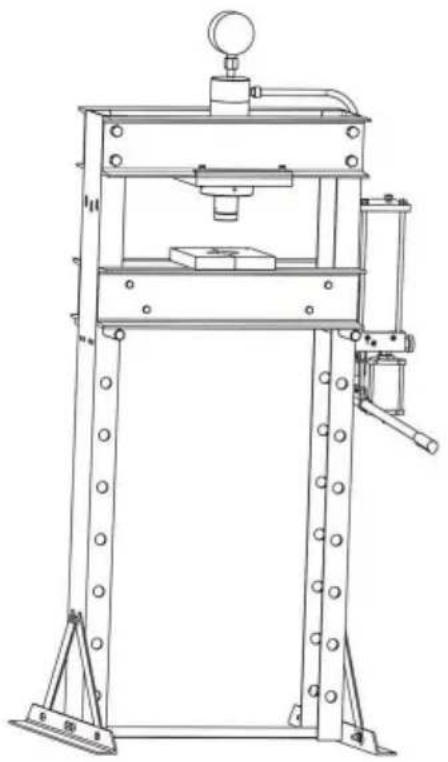

BUTIKSPRESS

(HYDRAULISK CYLINDER)

MODELL: ZX0901 ARTIKEL 30T

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BUTIKSPRESS

MODELL: ZX0901 ARTIKEL 30T

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: LÄS DESSA INSTRUKTIONER NOGGRANT. OBSERVERA SÄKERHETSKRAVEN, VARNINGARNA OCH FÖRSIKTIGHETSÅTGÄRDERNA.

SÄRSKILDA PRODUKTVARNINGAR

1. Använd inte butikspressen över den nominella kapaciteten.
2. Varning! Om du upptäcker något som kan tyda på nära förestående strukturellt fel på butikspressen, avbryt användningen omedelbart.
3. Installera inte denna utrustning på asfalt, trä, mjukt eller kaklat underlag. Se till att butikspressen är ordentligt fastsatt på en torr, olje-/fettfri, plan och jämn betongyta som kan bära butikspressens sammanlagda vikt, arbetsstycket som pressas och eventuella ytterligare verktyg och utrustning. Installera inte butikspressen på expansionsfogar eller på sprucken eller defekt betong.
4. Upprätthåll en säker arbetsmiljö. Använd inte butikspressen i närheten av våta områden och utsätt den inte för fukt. Se till att det finns tillräckligt med omgivande arbetsyta. Använd inte i närvaro av brandfarliga vätskor, gaser eller damm.
5. Läs och förstå alla instruktioner och säkerhetsföreskrifter i tillverkarens manual för arbetsstycket du pressar, när så är tillämpligt. Använd alltid tillverkarens rekommenderade presspunkter, minsta/maximala presskraft som krävs etc. för det arbetsstycke du pressar.
6. Undvik laster utanför centrum. Om domkraftsplattan verkar ovanligt svår att pressa, stoppa omedelbart operationen. Justera arbetsstycket för att eliminera eller minska en belastning utanför centrum. Använd inte butikspressen om arbetsstycket lutar eller binder sig under nedåtgående rörelse av presshuvudet.
7. Ta bort verktygsbrickor, stativ och alla andra verktyg och utrustning från pressbordet innan du sänker domkraftsplattan.
8. Håll alltid händer, fingrar och fötter borta från domkraftsplattan och pressbordet under pressningen. Se till att domkraftsplattorna är i gott skick före användning.
9. Försök aldrig att ta bort ett arbetsstycke som fastnat i de rörliga delarna av butikspressen. Skruva loss utlösningsventilen och först efter att Jack Ram återvänt till dess neutrala läge, om du försöker ta bort arbetsstycket.
10. Arbetsstycket måste alltid stödjas och kontrolleras under drift. Använd ett rullstativ (medföljer ej) med ett större verktyg. När det är möjligt, fäst arbetsstycket med klämmor (medföljer ej).
11. När kontakten mellan tryckhuvudet och arbetsstycket har skett, steg bort så långt som möjligt och fortsätt att sakta applicera tryck tills proceduren är klar.
12. Lämna aldrig ett komprimerat arbetsstycke utan uppsikt. När ett arbetsstycke är komprimerat, finns det en stor grad av kraft som har lagrats i arbetsstycket, som måste kontrolleras tills trycket från huvudförsamlingen släpps.
13. Innan du utför service eller underhåll, släpp lasten från butikspressen.

Varning: De varningar, varningar och instruktioner som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan inträffa. Det måste förstås av operatören att vanligt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

SPARA DESSA INSTRUKTIONER

TEKNISKA DATA

Kapacitet Max arbetsavstånd		Minsta arbetsavstånd	Stroke
30T	938 mm	65 mm 125 mm

Fram

Denna butikspress är designad för bilar, lastbilar, redskap, flottor och

industrireparationsverkstäder där pressning, bockning, riktning och formning krävs. Typiska applikationer inkluderar installation och borttagning av generator- och servopumplager, axellager, transmissionslager, tätningar, u-leder och annat. Den är inte avsedd för användning som monteringsbord eller som fixturstativ som används för att säkra en stor slutmonteringskomponent. Till skillnad från pressar utrustade med en separat monterad pump, kraftenheten på denna press kan inte utrustas med en tryckmätare, därför måste övervakning av belastningen göras med andra medel, såsom en digital lastcellsindikator. Vilket medel man än väljer, lastmätningsorganen ska kalibreras årligen.

PACKLISTA

INGA.	BESKRIVNING	ANTAL	NR.	BESKRIVNING	ANTAL
1	30T mätare	1	20	Work Beach Supporting Tube	4
2	Packning	1	21	Work Beach	2
3	Cylinderdel	1	22	Saxnål	2
4	Skruv M8*8	1	23	Sexkantsbult M10*170	4
5	Up-loop	1	24	Sexkantsbult M10*25	8
6	Huvud	1	25	Oblique Shore	4
7	Sexkantsbult M8*16	4	26	Sexkantsbult M12*30	4
8	Born	2	27	Vinkeljärn	2
9	Sexkantsbult M16*35	8	28	Vevstakar delar	1
10	Bricka ÿ16	8	29	Bricka ÿ12	4
11	Fjäderbricka ÿ16	8	30	Fjäderbricka ÿ12	4
12	Sexkantsmutter M16	8	31	Sexkantsmutter M12	4
13	Huvudinlägg	2	32	Hantera	1
14	Svetsade delar av cylinderfästet 1		33	Sexkantsbult M10*20	3
15	Down-loop	1	34	Luftrör	1
16	Brickaÿ10	15	35	Pump delar	1
17	Fjäderbricka ÿ10	15	36	Blockera	1
18	Sexkantsmutter M10	12	37	Inloppsport (Eur)	1
19	Blockera	2

1,30-tons butikspress levereras med två Arbor-plattor. Arbor-plattorna kan användas individuellt eller anslutas som visas nedan av Arbor Lock. 2. Mellanrummet mellan de två plattorna är expanderbart från 0-5". För att justera utrymmet mellan de två Arbor-plattorna, lossa varje bult på sidan av plattorna, justera mellanrummet mellan plattorna, dra sedan åt bultarna innan användning. 3. För att ställa in förkläden på en viss höjd, skjut de två stiften på motsatt sida justeringshålen på pressramens ben och fäst dem på plats med de två R-klipp. 4. Placera Arbor-plattan på pressförklädet och se till att centrera den på tryckförklädet. 5. VARNING! Om Arbor-plattorna vilar på ett hinder (som bult, skräp, etc.) kan en ojämn bas skapas. Detta kan leda till ovanlig stress på Arbor-plattorna och eventuellt ett avbrott och/eller personskada. 6. Sätt in det smalare domkraftshandtaget (änden med tappen) i det större handtaget och koppla in stiftet i "T"-öppningen. 7. Använd den slitsade änden av domkraftshandtaget och dra åt (vrid medurs) avlastningsventilen på domkraften. 8. Sätt in det större röret med jackhandtaget i jackhandtagskontakten som är placerad vid sidan av domkraften. 9. Pumpa handtaget upp och ner för att förlänga domkraften och manövrera butikspressen. 10. VARNING! Om du upptäcker någon form av strukturfel, sluta använda butikspressen direkt. Låt en kvalificerad serviceverkstad reparera enheten vid behov. 11. När du är klar, ta bort domkraftshandtaget från jackhandtagets kontakt och lossa (vrid moturs) avlastningsventilen på domkraften.

Blödning

1. Ta bort oljepåfyllningspluggen på baksidan av uttaget för att exponera oljepåfyllningshålet.
2. Öppna utlösningsventilen på framsidan av domkraften ovanför. Sätt i uttagshandtaget i pumpkärnan. Pumpa långsamt handtaget för att tvinga ut luft ur oljepåfyllningshålet.
3. Så snart oljan börjar komma ut ur hålet, sluta pumpa. Byt ut oljepåfyllningspluggen. Stäng utlösningsventilen.
4. Kontrollera oljenivån. Det måste vara precis under oljefilshålet. Fyll vid behov med högkvalitativ hydraulolja 15#.

VARNING!

Överskrid inte. Överbelastning kan orsaka att cylindern inte kan återställas. Oljeläckage, utrustningsskada eller personskada.

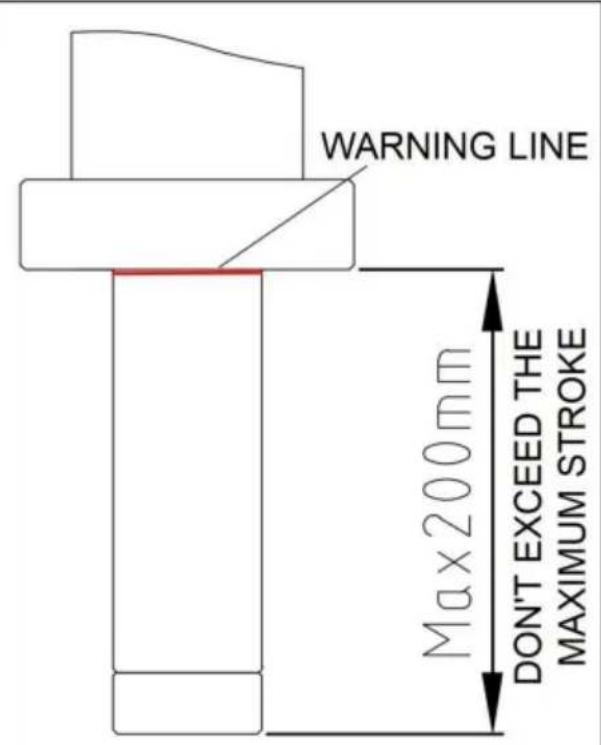

1. Använd inte butikspressen bortom slaglängden. När du ser gränslinjen för oljecylindern, sluta trycka ned direkt.
2. Använd inte butikspressen bortom nominell kapacitet.
3. Undvik off-center belastningar.
4. Håll alltid händer, fingrar och fötter borta från domkraftsplattan och pressförklädet under pressprocessen.

UNDERHÅLL

1. Varning: Släpp alltid lasten från butikspressen innan du utför någon inspektion, underhåll eller rengöring.
2. Inspektera butikspressens allmänna skick före varje användning. Kolla efter strukturella fel, lösa, spruckna, böjda eller skadade delar, felinriktning eller bindning rörliga delar och alla andra förhållanden som kan påverka dess säker drift. Om onormalt buller eller vibrationer uppstår, låt problemet åtgärdas före ytterligare användning. Använd inte skadad utrustning.
3. För att förhindra rost, bestryk alla exponerade ytor med en lättviktig olja.
4. Håll alltid området runt Arbor-plattorna och pressförklädet rent och fritt från olja och andra smörjmedel.
5. För att rengöra, torka av med en ren, fuktig trasa.
6. Vid förvaring, förvara Shop Press täckt med en ren droppduk på en sval, torr plats.
